波峰焊 操作指南

一、目的：
1、规范波峰焊操作标以及日常保养维护
2、安全操作，预防事故发生
二、操作步骤：
1、开机
1.1接通外部电源,松开急停开关，合上机器主电源3P60A。

1.2打开已设定好的时间制。

1.3先将30MIN的延时设定为20-25MIN左右，锡炉温度设定为245-255℃之间。

1.4待锡炉温度到达设定温度时，打开功能开关，接通相应功能，机器正常运行。

2、关机
2.1暂停时间依次关闭波峰、预垫、冷却、运输、松香、照明、开关，使机器处待机时间。

2.2若长时间停用，依次关闭所有功能开关后，再关闭时间制开关，并断开机器内部的3P60A开关。

3、急停
3.1出现卡板、掉板等异常情况时须按下紧急制动键，关闭所有功能，解决异常后松开紧急制动键，功能相
应恢复。

三、日常保养
1、保养机器内外的卫生。

2、经常对各传动部件进行检查，定期加润滑油。

3、每天根据用锡量的不同，投入相应的锡料进行补充以保证锡位，并及时清理炉内锡渣。

4、定期将预垫箱内的杂物和助焊剂的残留清理干净，避免明火。

5、及时将无杠气缺底部的残留物清楚，以免影响滑动。

6、定期将锡汞上方的出锡口和滤网进行清理，防止波峰不平，影响焊接。

1、改废
本程序文件的制/改订与废止由按照《文件管制程序》执行。

2、实施
本文件由2009年9月1日起实施
3、相关文件
无。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，利用焊锡的表面张力形成波峰，实现焊接的目的。

本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和操作安全。

二、设备准备1. 波峰焊设备：包括焊接机、焊接台、传送带等。

2. 焊接工具：焊针、焊锡、焊锡丝、钳子等。

3. 焊接材料：焊锡、焊剂等。

三、作业步骤1. 准备工作a. 检查焊接设备是否正常工作，确保电源接地良好。

b. 检查焊接工具和材料的质量和数量，确保充足。

c. 清洁焊接台和传送带，确保无杂质和污垢。

2. 调整参数a. 根据焊接件的要求，调整焊接机的温度、速度和波峰高度等参数。

b. 确保参数调整合理，以确保焊接质量和稳定性。

3. 安装焊接件a. 将待焊接的电子元器件放置在传送带上，确保位置准确。

b. 使用钳子或其他工具将焊接件固定在焊接台上，防止移动。

4. 进行焊接a. 打开焊接机的电源，启动传送带。

b. 等待焊接机预热至设定温度后，将焊接件送入焊接区域。

c. 等待焊接完成后，将焊接件从焊接台上取下，放置在冷却区域。

5. 检查焊接质量a. 观察焊接点是否均匀、完整，无明显缺陷。

b. 使用测试工具进行电气性能测试，确保焊接质量符合要求。

四、安全注意事项1. 在进行波峰焊作业前，必须戴上防静电手套和防静电鞋，以防止静电对焊接件造成损害。

2. 确保焊接区域通风良好，避免焊接烟雾对人体健康的影响。

3. 在进行焊接操作时，应注意避免焊接机和焊接台的高温表面，以免烫伤。

4. 确保焊接机的电源接地良好，避免电击事故的发生。

5. 在进行焊接操作时，应注意保持集中注意力，避免操作失误导致事故发生。

五、维护保养1. 定期清洁焊接设备，包括焊接机、焊接台和传送带等，以确保设备正常运行。

2. 定期检查焊接工具和材料的质量和数量，及时补充和更换。

3. 定期检查焊接机的参数调整，确保焊接质量和稳定性。

4. 定期检查焊接件的焊接质量，及时修复和更换不合格的焊接件。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接工艺，主要用于焊接电路板上的表面贴装元件。

本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和工作安全。

二、设备准备1. 波峰焊机：型号XXX，功率XXX，工作电压XXX。

2. 焊接台：确保台面平整，无杂物。

3. 焊接材料：焊接锡丝、焊接剂等。

三、作业步骤1. 准备工作a. 确保工作区域整洁，无杂物。

b. 检查波峰焊机的电源线是否接地可靠。

c. 检查焊接台的温度调节器是否正常工作。

d. 检查焊接材料的质量和数量是否充足。

2. 调试波峰焊机a. 打开波峰焊机电源开关，待其预热至工作温度。

b. 调节波峰焊机的焊锡温度和速度，以适应焊接材料的要求。

c. 确保波峰焊机的传动装置和焊锡波峰的高度调节合适。

3. 准备焊接材料a. 将焊接锡丝插入焊锡丝架上，并调整焊锡丝的供给速度。

b. 检查焊接剂的质量和数量是否充足。

4. 进行焊接a. 将待焊接的电子元器件放置在焊接台上，确保位置准确。

b. 将焊接剂涂抹在焊接点上，以提高焊接质量。

c. 将焊锡丝放置在焊接波峰上，使其与焊接点接触。

d. 等待焊接完成后，将焊接板从焊接台上取下。

5. 检查焊接质量a. 使用显微镜或放大镜检查焊接点的焊锡形状和焊缝是否完整。

b. 检查焊接点是否存在焊锡球、焊锡桥等缺陷。

c. 使用万用表等工具检测焊接点的电气连接性能。

6. 清洁工作区a. 清除焊接台上的焊锡残留物和焊接剂。

b. 将焊接材料和工具归位，并妥善保管。

四、安全注意事项1. 在进行波峰焊作业前，务必佩戴防护眼镜和防静电手套。

2. 避免直接接触焊锡波峰，以防烫伤。

3. 在操作过程中，注意防止焊接材料和工具掉落，以免引起意外伤害。

4. 在焊接完成后，确保波峰焊机和焊接台的电源已关闭，防止电击事故发生。

5. 定期检查波峰焊机和焊接台的电气安全性能，确保设备正常工作。

五、总结本作业指导书详细介绍了波峰焊作业的步骤和操作要点，以及安全注意事项。

波峰焊操作规程1、焊接前准备检查待焊PCB（该PCB已经过涂敷贴片胶、SMC/SMD贴片、胶固化并完成THC插装工序）后附元器件插孔的焊接面以及金手指等部位是否涂好阻焊剂或用耐高温粘带贴住，以防波峰后插孔被焊料堵塞。

如有较大尺寸的槽和孔也应用耐高温粘带贴住，以防波峰焊时焊锡流到PCB的上表面。

将助焊剂接到喷雾器的软管上。

2、开炉打开波峰焊机和排风机电源。

根据PCB宽度调整波峰焊机传送带（或夹具）的宽度。

3、设置焊接参数助焊剂流量：根据助焊剂接触PCB底面的情况确定。

使助焊剂均匀地涂覆到PCB的底面。

还可以从PCB上的通孔处观察，应有少量的助焊剂从通孔中向上渗透到通孔顶面的焊盘上，但不要渗透到组件体上。

预热温度：根据波峰焊机预热区的实际情况设定（PCB上表面温度一般在90-130℃，大板、厚板、以及贴片元器件较多的组装板取上限）。

传送带速度：根据不同的波峰焊机和待焊接PCB的情况设定（一般为0.8-1.92m/min）。

焊锡温度：必须是打上来的实际波峰温度为260±5℃时的表头显示温度。

由于温度传感器在锡锅内，因此表头或液晶显示的温度比波峰的实际温度高5－10℃左右。

测波峰高度：调到超过PCB底面，在PCB厚度的2/3处。

4、首件焊接并检验（待所有焊接参数达到设定值后进行）把PCB轻轻地放在传送带（或夹具）上，机器自动进行喷涂助焊剂、干燥、预热、波峰焊、冷却。

在波峰焊出口处接住PCB。

按出厂检验标准。

5、根据首件焊接结果调整焊接参数。

6、连续焊接生产方法同首件焊接。

在波峰焊出口处接住PCB，检查后将PCB装入防静电周转箱送修板后附工序。

连续焊接过程中每块印制板都应检查质量，有严重焊接缺陷的印制板，应立即重复焊接一遍。

如重复焊接后还存在问题，应检查原因、对工艺参数作相应调整后才能继续焊接。

7、检验标准按照出厂检验标准。

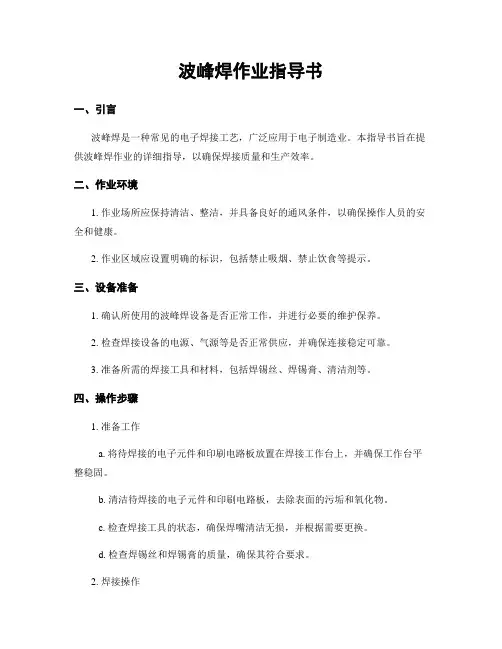

波峰焊作业指导书一、引言波峰焊是一种常见的电子焊接工艺，广泛应用于电子制造业。

本指导书旨在提供波峰焊作业的详细指导，以确保焊接质量和生产效率。

二、作业环境1. 作业场所应保持清洁、整洁，并具备良好的通风条件，以确保操作人员的安全和健康。

2. 作业区域应设置明确的标识，包括禁止吸烟、禁止饮食等提示。

三、设备准备1. 确认所使用的波峰焊设备是否正常工作，并进行必要的维护保养。

2. 检查焊接设备的电源、气源等是否正常供应，并确保连接稳定可靠。

3. 准备所需的焊接工具和材料，包括焊锡丝、焊锡膏、清洁剂等。

四、操作步骤1. 准备工作a. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并确保工作台平整稳固。

b. 清洁待焊接的电子元件和印刷电路板，去除表面的污垢和氧化物。

c. 检查焊接工具的状态，确保焊嘴清洁无损，并根据需要更换。

d. 检查焊锡丝和焊锡膏的质量，确保其符合要求。

2. 焊接操作a. 打开波峰焊设备的电源开关，待设备预热至适宜的温度后，进行下一步操作。

b. 将焊锡丝插入焊嘴，并调整焊嘴的高度和角度，以保证焊接质量。

c. 在焊接工作台上适当涂抹焊锡膏，以增加焊接的可靠性。

d. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并按照焊接顺序进行焊接。

e. 控制焊接时间和温度，确保焊接的质量和稳定性。

f. 完成焊接后，及时清理焊接工作台和焊接设备，以确保下次操作的准备工作。

五、安全注意事项1. 操作人员应穿戴好防护设备，包括防火服、防护手套、防护眼镜等。

2. 焊接设备应定期检查和维护，以确保其安全可靠。

3. 焊接过程中，应注意避免触摸热焊嘴和热焊接区域，以免造成烫伤。

4. 在操作过程中，严禁吸烟、饮食等不安全行为，以防止意外发生。

六、常见问题及解决方法1. 焊接不牢固：可能是焊接时间不足或温度不够高，可以适当延长焊接时间或增加焊接温度。

2. 焊接过热：可能是焊接时间过长或温度过高，可以适当缩短焊接时间或降低焊接温度。

波峰焊作业指导书引言概述：波峰焊是一种常见的电子组装工艺，广泛应用于电子产品的制造过程中。

本文将详细阐述波峰焊的作业指导书，包括作业流程、设备操作、焊接参数、常见问题及解决方法等内容。

正文内容：1. 作业流程1.1 准备工作1.1.1 清洁工作区域：确保工作区域干净整洁，避免灰尘和杂质对焊接质量的影响。

1.1.2 检查设备：检查波峰焊设备的工作状态，确保设备正常运行。

1.1.3 准备焊接材料：准备好焊接材料，包括焊锡丝、焊锡膏等。

1.2 焊接准备1.2.1 设定焊接参数：根据焊接要求，设定合适的焊接温度、速度和时间等参数。

1.2.2 安装焊接夹具：根据焊接产品的尺寸和形状，选择合适的焊接夹具，确保焊接位置准确。

1.2.3 检查焊接设备：再次检查焊接设备的工作状态，确保设备正常运行。

2. 设备操作2.1 启动设备：按照设备操作手册的要求，正确启动波峰焊设备。

2.2 加热预热：根据焊接材料的要求，进行适当的加热预热，确保焊接温度达到要求。

2.3 调整焊接参数：根据焊接产品的要求，调整焊接参数，如温度、速度和时间等。

2.4 进行焊接：将焊接产品放置在焊接夹具上，启动焊接设备，进行焊接操作。

2.5 检查焊接质量：焊接完成后，对焊接质量进行检查，确保焊点完整、牢固。

3. 焊接参数3.1 温度：根据焊接材料的要求，设定合适的焊接温度，确保焊接质量。

3.2 速度：根据焊接产品的要求，调整焊接速度，控制焊接时间和焊接质量。

3.3 时间：根据焊接产品的要求，设定合适的焊接时间，确保焊接质量。

4. 常见问题及解决方法4.1 焊点不完整4.1.1 检查焊接温度是否过低：如果焊接温度过低，增加焊接温度。

4.1.2 检查焊接速度是否过快：如果焊接速度过快，减慢焊接速度。

4.2 焊点不牢固4.2.1 检查焊接温度是否过高：如果焊接温度过高，降低焊接温度。

4.2.2 检查焊接时间是否过长：如果焊接时间过长，缩短焊接时间。

4.3 焊接位置偏移4.3.1 检查焊接夹具的安装是否准确：重新安装焊接夹具，确保焊接位置准确。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方式，通过将电子元器件插入PCB板的孔中，然后将其与PCB板焊接在一起，以实现电子元器件与PCB板的连接。

本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和作业安全。

二、准备工作1. 确保工作区域干净整洁，无杂物和易燃物。

2. 检查波峰焊设备是否正常工作，包括焊接机、传送带、预热区、焊锡浴等。

三、焊接前的准备1. 检查焊锡浴的温度，确保其达到所需的温度。

2. 检查焊锡浴的表面是否有氧化物，如有需要进行清洁处理。

3. 检查焊锡浴的液位，确保焊锡浸没PCB板的一半以上。

四、焊接操作步骤1. 将PCB板放置在传送带上，确保PCB板与传送带平行。

2. 调整传送带的速度，使其与焊接工序相匹配。

3. 确保焊接工序的温度和时间设置正确。

4. 将电子元器件插入PCB板的孔中，确保插入深度适当。

5. 将PCB板送入预热区，预热一段时间，以确保电子元器件和PCB板达到适宜的焊接温度。

6. 将预热后的PCB板送入焊锡浴中，确保焊锡浴完全浸没PCB板的一半以上。

7. 在焊锡浴中停留一段时间，使焊锡充分润湿焊盘和电子元器件引脚。

8. 将焊接完成的PCB板送入冷却区，冷却一段时间，以确保焊接完全固化。

9. 检查焊接质量，包括焊点是否光亮、焊接是否牢固等。

五、注意事项1. 操作人员必须穿戴防静电服和防静电手套，以防止静电对电子元器件的损坏。

2. 操作人员必须经过培训并具备一定的焊接技能，以确保操作的准确性和安全性。

3. 操作人员必须严格按照操作规程进行操作，不得随意调整设备参数。

4. 操作人员必须定期对设备进行维护和保养，确保设备的正常工作。

5. 在作业过程中，如发现异常情况或设备故障，应立即停机检修，并及时报告相关负责人。

六、安全注意事项1. 在操作过程中，严禁将手指或其他物体伸入传送带、预热区或焊锡浴中。

2. 在操作过程中，应注意防止烫伤和触电等事故的发生。

波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，主要用于电子产品的制造过程中。

本文将详细介绍波峰焊的作业指导，包括准备工作、操作步骤、注意事项等内容，以确保焊接质量和作业安全。

二、准备工作1. 确保工作区域清洁整齐，无杂物和易燃物。

2. 检查焊接设备和工具的完好性，确保其正常工作。

3. 准备所需的焊接材料，如焊锡丝、焊接通量等。

三、操作步骤1. 将待焊接的电子元器件放置在焊接台上，并进行固定，确保其稳定。

2. 打开焊接设备的电源开关，预热设备，使其达到适宜的焊接温度。

3. 将焊锡丝插入焊锡丝架上，并通过设备的送锡机构将焊锡丝送入焊接头。

4. 调整焊接设备的参数，如温度、速度等，以适应不同焊接要求。

5. 将焊接头轻轻接触到待焊接的电子元器件上，保持一定的接触时间，使焊锡丝充分熔化。

6. 缓慢移动焊接头，使焊锡丝均匀地覆盖在焊接点上，形成均匀的焊接波峰。

7. 焊接完成后，将焊接头离开焊接点，等待焊接点冷却固化。

四、注意事项1. 在进行波峰焊作业前，必须仔细阅读并理解设备的操作手册，确保正确操作。

2. 在操作过程中，应佩戴防护眼镜和手套，以防止热溅和其他伤害。

3. 注意焊接设备的安全使用，避免触摸热部件和电源线，以免发生电击和烫伤。

4. 确保焊接设备的通风良好，避免产生有害气体的积聚。

5. 根据具体焊接要求，合理调整焊接参数，以获得最佳的焊接效果。

6. 在操作过程中，要保持专注和集中注意力，避免分心和疏忽造成事故。

7. 焊接完成后，及时清理焊接设备和工作区域，以保持整洁。

五、总结波峰焊作业是一项关键的电子元器件焊接工艺，正确的操作步骤和注意事项对于焊接质量和作业安全至关重要。

通过本指导书的详细介绍，相信您已经掌握了波峰焊作业的基本要点，希望能够在实际操作中取得良好的效果。

如有任何疑问或需要进一步的指导，请随时与我们联系。

祝您工作顺利！。

波峰焊作业指导书第一篇术语解释波峰焊是一种常用的电阻焊接方法，也被称为波导焊接。

它利用高频电流通过电阻丝或电阻带，产生短脉冲电流，使焊点加热并完成焊接任务。

波峰焊是一种可靠而高效的焊接方法，广泛应用于电子器件的制造和组装过程中。

在波峰焊作业中，焊点的形成是关键环节。

焊点的质量直接影响到电子器件的可靠性和性能。

为了获得理想的焊接效果，波峰焊作业需要遵循一系列的操作指导。

首先，操作者需要熟悉波峰焊设备的结构和原理。

波峰焊设备通常由高频发生器、焊接工位和控制系统组成。

高频发生器产生高频电流，焊接工位负责焊接操作，控制系统用于调节焊接参数。

操作者需要了解设备的各个部件的功能和使用方法，以确保正确操作。

其次，操作者需要选择合适的焊接材料。

波峰焊使用的焊锡通常是一种合金，包含多种金属元素，具有较低的熔点和良好的焊接性能。

合适的焊锡材料能够提供稳定可靠的焊接效果，减少焊接缺陷。

在进行波峰焊作业之前，操作者需要对焊接工艺进行调试和参数设置。

波峰焊设备的控制系统通常具有多项参数可供调节，包括焊接温度、焊接时间、电流强度等。

操作者需要根据具体的焊接任务，合理设置这些参数，以确保焊接的稳定性和一致性。

在实际的波峰焊作业中，操作者需要正确操作焊接工位。

通常的操作流程是将待焊电子器件放置于焊点位置，然后启动焊接工位。

焊接工位会在合适的时间间隔内产生短脉冲电流，使焊点加热并与电子器件连接。

操作者需要根据实际情况，控制焊接工位的启动时间和停止时间，以确保每个焊点都能够得到适当的加热。

最后，在完成波峰焊作业之后，操作者需要对焊接质量进行检查和评估。

焊接质量的评估依据包括焊点外观、焊点的物理性质等。

操作者需要仔细检查每个焊点的质量，排除可能存在的焊接缺陷，确保焊接工艺的可靠性和稳定性。

综上所述，波峰焊作业需要操作者熟悉设备的结构和原理，选择合适的焊接材料，进行焊接工艺的调试和参数设置，并正确操作焊接工位。

在作业过程中，操作者需要对焊接质量进行检查和评估，确保焊接效果的稳定可靠。

波峰焊作业指导书引言概述：波峰焊是一种常见的焊接工艺，广泛应用于电子元器件的生产过程中。

正确的波峰焊作业流程对于确保焊接质量和提高生产效率至关重要。

本文将详细介绍波峰焊的作业指导书，帮助操作人员正确进行波峰焊作业。

一、设备准备1.1 确保波峰焊机的正常运转：在进行波峰焊作业前，首先要检查波峰焊机的各项功能是否正常，包括预热系统、波峰系统、传送系统等。

1.2 准备焊接材料：准备好焊锡丝、焊盘、通孔板等焊接材料，确保其质量符合要求。

1.3 调整焊接参数：根据焊接材料的要求，调整波峰焊机的焊接参数，包括温度、速度、波峰高度等。

二、工件准备2.1 清洁工件表面：在进行波峰焊前，要确保工件表面干净无杂质，以确保焊接质量。

2.2 固定工件位置：将工件固定在焊接位置，确保其稳定不会移动。

2.3 预热工件：对于一些特殊材料或大尺寸工件，可以进行预热处理，以提高焊接效果。

三、波峰焊作业3.1 开始焊接：将预热好的工件放置在波峰焊机的焊接位置，启动波峰焊机进行焊接。

3.2 控制焊接时间：根据工件的要求，控制焊接时间，确保焊接质量。

3.3 检查焊接质量：焊接完成后，及时检查焊接质量，包括焊点是否完整、焊接是否均匀等。

四、焊后处理4.1 清洁焊接残渣：焊接完成后，及时清洁焊接残渣，以免影响下一次焊接的质量。

4.2 进行质量检测：对焊接完成的工件进行质量检测，确保焊接质量符合要求。

4.3 记录数据：对每次焊接的参数、时间、质量等数据进行记录，以便后续分析和改进。

五、安全注意事项5.1 穿戴防护装备：在进行波峰焊作业时，要穿戴好防护眼镜、手套等防护装备，确保安全。

5.2 避免操作失误：操作人员应经过专业培训，避免因操作失误导致事故发生。

5.3 定期维护设备：定期对波峰焊机进行维护保养，确保其正常运转。

结论：波峰焊作业指导书是确保波峰焊作业质量和效率的重要工具，操作人员应严格按照指导书的要求进行操作，确保焊接质量和安全。

同时，定期对设备进行维护保养，及时处理问题，以提高生产效率和产品质量。

波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接方式。

本文将详细介绍波峰焊的操作指导，包括准备工作、设备设置、焊接操作、质量控制和安全注意事项。

一、准备工作1.1 清洁工作区域：确保焊接区域干净整洁，避免灰尘和杂质对焊接质量的影响。

1.2 检查设备：确保波峰焊设备正常运行，如焊接头、传送系统、预热区和冷却系统等。

1.3 准备焊接材料：准备好焊接材料，包括焊锡丝、焊盘、通孔板、PCB板等。

二、设备设置2.1 温度设定：根据焊接材料的要求，设置合适的预热温度和波峰温度，以确保焊接的质量和稳定性。

2.2 传送速度调节：根据焊接材料的要求和焊接点的数量，调整传送速度，以保证焊接的均匀性和一致性。

2.3 氮气控制：对于一些对氧气敏感的焊接材料，需要使用氮气保护，调节氮气流量和压力，以防止氧化和气泡的产生。

三、焊接操作3.1 预热：将焊接材料放置在预热区域，使其达到合适的温度，以提高焊接的质量和可靠性。

3.2 波峰焊接：将预热的焊接材料传送至波峰区域，使其与焊接点接触并形成焊接连接。

3.3 冷却：将焊接完成的材料传送至冷却区域，使其迅速冷却，以确保焊接点的稳定性和可靠性。

四、质量控制4.1 视觉检查：对焊接点进行目视检查，确保焊接质量良好，没有焊接缺陷，如未焊接、焊接不良等。

4.2 电性能检测：使用万用表或其他测试仪器，对焊接点进行电性能测试，如电阻、电流等，以确保焊接连接的稳定性和可靠性。

4.3 焊接强度测试：对焊接连接进行强度测试，如剪切测试、拉伸测试等，以验证焊接点的强度和可靠性。

五、安全注意事项5.1 穿戴个人防护设备：在进行波峰焊作业时，必须佩戴适当的个人防护设备，如手套、护目镜和防护服等。

5.2 防止电击：在操作设备时，必须确保设备与电源断开，避免发生电击事故。

5.3 防止火灾：焊接过程中产生的高温和火花可能引发火灾，必须保持作业区域的清洁和干燥，防止火灾的发生。

结论：本文详细介绍了波峰焊的操作指导，包括准备工作、设备设置、焊接操作、质量控制和安全注意事项。

波峰焊作业指导书一、作业概述波峰焊是一种常用的电子元件表面贴装技术，用于焊接电子元器件到印刷电路板（PCB）上。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。

二、设备准备1. 波峰焊设备：包括波峰焊机、预热炉、传送带等。

2. PCB板：确保PCB板的质量和尺寸符合要求。

3. 焊接材料：包括焊锡丝、助焊剂等。

4. 工具：包括焊锡枪、镊子、刷子等。

三、操作步骤1. 准备工作a. 检查波峰焊设备的工作状态，确保设备正常运行。

b. 检查焊接材料和工具的质量和数量，确保充足。

c. 清洁工作区域，确保无尘和无杂物。

2. PCB准备a. 检查PCB板的质量和尺寸，确保无损坏和变形。

b. 清洁PCB板表面，确保无灰尘和污垢。

c. 检查PCB板的焊盘和元器件焊脚，确保无变形和损坏。

3. 焊锡准备a. 检查焊锡丝的质量和规格，确保符合要求。

b. 准备适量的焊锡丝，并将其放置在焊锡枪的焊锡槽中。

c. 在焊锡丝上涂抹适量的助焊剂。

4. 波峰焊操作a. 将PCB板放置在传送带上，并确保其位置正确。

b. 打开波峰焊机和预热炉，设置合适的温度和速度。

c. 将焊锡枪插入焊锡槽，并等待焊锡熔化。

d. 当波峰焊机和预热炉达到设定温度后，启动传送带，使PCB板进入焊接区域。

e. 确保焊锡液的波峰高度和速度符合要求，以确保焊接质量。

f. 当PCB板通过焊接区域时，焊锡液将涂覆焊盘和元器件焊脚，完成焊接。

g. 检查焊接质量，确保焊盘和焊脚的焊接完好。

5. 后处理a. 将焊接完成的PCB板从传送带上取下，并放置在冷却区域。

b. 等待焊接区域的焊锡冷却和凝固，确保焊接点稳定。

c. 检查焊接点的质量，确保焊盘和焊脚的焊接牢固。

d. 清洁焊接区域，确保无焊锡残留和污垢。

四、注意事项1. 操作人员应戴好防静电手套，以防止静电对电子元器件的损害。

2. 操作人员应熟悉波峰焊设备的操作和维护方法，以确保设备正常运行。

3. 操作人员应按照规定的温度和速度设置波峰焊机和预热炉，以确保焊接质量。

波峰焊作业指导书一、引言波峰焊是一种常用的电子组装工艺，用于焊接电子元件和电路板。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和安全。

二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。

2. 焊接材料：焊锡丝、助焊剂等。

3. 工具：焊枪、焊台、镊子、刷子等。

三、操作步骤1. 准备工作a. 检查设备是否正常工作，如有故障应及时修理。

b. 清洁工作区，确保无杂物和易燃物。

c. 确保焊接材料和工具齐全。

2. 准备焊接电路板a. 检查电路板是否有损坏或松动的元件，如有需要进行修复。

b. 清洁电路板表面，确保无灰尘和油污。

3. 设定焊接参数a. 根据焊接材料和电路板要求，设定合适的温度和速度。

b. 确保预热器温度达到要求。

4. 进行焊接a. 将电路板放置在传送带上，确保位置准确。

b. 使用焊枪将焊锡丝放置在焊台上，等待熔化。

c. 将焊枪放置在焊锡丝上方，使焊锡丝在焊枪的作用下均匀涂布在电路板焊盘上。

d. 确保焊接质量良好，焊点光滑均匀，无明显缺陷。

5. 检查和清理a. 检查焊接质量，确保焊点牢固可靠。

b. 清理焊接过程中产生的焊锡渣和杂物。

c. 对焊接过程中发现的问题进行记录和处理。

四、注意事项1. 操作人员应穿戴防护设备，如手套、护目镜等，以确保安全。

2. 在焊接过程中，应保持工作区域整洁，防止杂物干扰操作。

3. 操作人员应熟悉设备的使用方法和维护要求，如有问题应及时向相关人员咨询。

4. 焊接过程中应注意温度和速度的控制，以避免焊接质量不良。

5. 焊接后应及时清理焊接设备和工作区域，以保持设备的正常运行和工作环境的整洁。

五、常见问题及解决方法1. 焊接不牢固：可能是焊接温度不够高或焊接时间不够长，应适当调整参数。

2. 焊点出现缺陷：可能是焊接材料或助焊剂质量不好，应更换优质材料。

3. 焊接过程中出现短路：可能是电路板上的元件位置不准确，应仔细检查并修正。

六、总结波峰焊作业是一项重要的电子组装工艺，正确的操作步骤和注意事项能够保证焊接质量和安全。

东莞市元昊实业有限公司Dongguan Yuanhao Industrial CO., LTDSOP标准化作业指导书文件名称无铅双波峰焊作业指导文件编号YH-WI-QA-001文件版本00页数第 1 页共 1 页生效日期2011-9-09 东莞市元昊实业有限公司三阶文件管控方式：受控一、目的：确保波峰焊机在使用时各参数符合所生产产品的要求，防止操作失误产生不良。

二、适用范围：适用于无铅双波峰焊。

三、操作内容：3.1：检查设备里面有无杂物，做好清洁，确保安全后，开气、开机，选择生产程序。

3.2：波峰焊导轨宽度要根据PCB宽度进行调节，开启运风，网带运送，冷却风扇。

3.3：然后再按顺序先后开启温区开关，待温度升到设定温度时即可开始过PCB板，过板注意方向。

保证放在波峰焊传送带的连续2块板之间的距离不小于5cm。

3.4：波峰焊机锡炉温度控制：无铅产品锡炉温度控制在（255±5）℃，PCB板上元件的焊点温度的最低值为235℃。

（当波峰与PCB接触前板温度：80℃~110℃）。

3.5：浸锡时间为：波峰1控制在0.5～1秒，波峰2控制在2～3秒；传送速度为：1.0～1.5米/分钟；夹送倾角5-10度；助焊剂喷雾压力为2-3Psi；针阀压力为2-4Psi；3.6：根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设置，每天按时记录波峰焊机参数。

3.7：每小时抽检10个样品，检查不良点数状况并记录数据。

PCB板在锡炉波峰上停留时间不超过30秒，正常锡炉温度工作不能超过320℃。

3.8：检查波峰焊机助焊剂喷雾状况做好5S，确保不会有助焊剂滴到PCB上的现象。

检查波峰焊机波峰是否平整，喷口是否被锡渣堵塞，问题立即处理。

每4小时要把锡炉内的锡渣清理一次，对于无铅锡炉必须每2小时清理一次。

每次更换助焊剂后，不要放板，把先前管子里的助焊剂喷干净后再放板。

3.9：生产前需检查波峰过板高度是否平行、合适、锡波表面是否干净，有问题应立即处理，生产线过板间距超过10分钟以上，锡波表面会形成一种氧化膜，应用铲刀进行清除。

波峰焊使用方法掌握过程：1.将波峰通道从锡炉中卸下。

2.将锡炉温度设置成280~300℃，升温，同时去除锡面浮渣。

3.当温度达到设置温度时，关闭加热器电源，自然降温。

4.自然降温至195℃左右时，开始打捞铜锡合金结晶体。

5.低于190℃时，停止打捞（需要时，重复2、3、4项）。

注意事项：1.280~300℃降至195℃的时间约1.5小时（因锡炉容量而异）。

2.约220℃时，可观察到锡面点、絮状的晶核产生。

随温度的进一步降低，晶核不断聚集增大，逐步形成松针状的CUSN结晶体。

3.195~190℃的时间约20分钟（因锡炉容量而异），打捞期间要快速有序。

4.打捞时漏勺要逐片捞取，切勿搅拌（结晶体受震动极易解体）。

5.打捞时漏勺提出锡面时要轻缓，要让熔融焊料尽量返回炉内。

6.CUSN结晶体性硬、易脆断，小心扎手！化学分析结果：两份取样（脆性体），铜含量分别为17WT%和22WT%。

补充说明：1.铜含量较CU6SN5低，是由于样品中的焊料无法分离的结果。

2.锡炉铜含量达0.25WT%时，凝固后的洁净锡面就可以观察到CU6SN5的结晶体（位置一般靠近结构件）。

铜含量达0.3WT%以上，每星期除一次（这时通道可不撤除，但需要把峰口撤掉，让锡面扩大，便于打捞），每次约5~10GK。

有铅焊料的铜含量已达0.25%是SMD焊接的一个界线，超过就容易发生桥接等焊接缺陷...。

捞前要将锡渣先清除干净了再降温...，然后在190C时打捞...，其他的仔细看一楼的步骤啊...。

波峰炉的工艺参数及常见问题的探讨一、工艺方面：工艺方面主要从助焊剂在波峰炉中的使用方式，以及波峰炉的锡波形态这两个方面作探讨；1、在波峰炉中助焊剂的使用工艺一般来讲有以下几种：发泡、喷雾、喷射等；A、当使用“发泡”工艺时，应该注意的是助焊剂中稀释剂添加的问题，因为助焊剂在使用过程中容易挥发，易造成助焊剂浓度的升高，如果不能及时添加适量的稀释剂，将会影响焊接效果及PCB 板面光洁程度；B、如果使用“喷雾”工艺，则不需添加或添加很少量的稀释剂，因为密封的喷雾罐能够有效地防止助焊剂的挥发，只需根据需要调整喷雾量即可；并要选择固含较低的最好不含松香树脂成份的，适合喷雾用的助焊剂；C、因为“喷射”时易造成助焊剂的涂布不均匀，且易造成原材料的浪费等原因，目前使用喷射工艺的已不多。

波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接技术，广泛应用于电子制造行业。

本文将为您提供一份波峰焊作业指导书，帮助您了解波峰焊的基本原理、操作步骤以及注意事项，以确保焊接质量和工作安全。

一、波峰焊的基本原理1.1 焊接方式：波峰焊是通过将电子元器件插入波峰焊机的焊锡槽中，利用预热和焊锡波浪的作用，使焊锡完全覆盖焊接点，从而实现焊接的过程。

1.2 焊锡波浪形成：焊锡波浪由焊锡槽中的焊锡和通入的惰性气体共同形成。

焊锡通过加热熔化，并在焊锡槽中形成一定的液面，形成焊锡波浪。

1.3 焊接原理：焊接时，焊锡波浪将焊锡涂覆在焊接点上，同时通过热量传导，将焊接点加热至足够温度，使焊锡与焊接点发生冷凝反应，从而实现焊接。

二、波峰焊的操作步骤2.1 准备工作：1.1 确保焊接设备的正常运行，检查焊锡槽的温度和焊锡的质量。

1.2 清洁焊接点，确保焊接表面无油污、氧化物等杂质。

1.3 检查焊接点的位置和布局，确保焊接点与焊锡槽对齐。

2.2 焊接操作：2.1 将待焊接的电子元器件插入焊锡槽中，确保焊接点与焊锡波浪接触。

2.2 启动焊接机，调整焊锡槽的温度和焊锡波浪的高度，以保证焊接质量。

2.3 控制焊接时间，使焊锡与焊接点充分接触并冷凝。

2.3 检验焊接质量：3.1 检查焊接点的焊锡覆盖情况，确保焊锡完全涂覆焊接点。

3.2 使用显微镜检查焊接点的焊锡形状，确保焊锡呈现光滑、亮丽的外观。

3.3 进行焊接点的电性能测试，确保焊接点的电阻和导通性符合要求。

三、波峰焊的注意事项3.1 安全操作：在进行波峰焊作业时，必须佩戴防护手套、护目镜等个人防护装备，避免烫伤和眼部损伤。

3.2 焊接环境：确保焊接环境通风良好，避免焊锡烟雾对人体的危害。

3.3 设备维护：定期清洁焊锡槽，更换焊锡，确保设备的正常运行。

四、总结波峰焊作业指导书提供了波峰焊的基本原理、操作步骤以及注意事项。

正确理解和遵循这些指导，可以保证焊接质量和工作安全。

波峰焊机操作说明书一．波峰焊怎样开机1．打开波峰焊电源2．打开启动和锡炉3．待锡炉温度达到设定温度时，打开预热一.预热二。

4．打开运输；冷却；波峰Ⅱ（波峰有：波峰Ⅰ；波峰Ⅱ；工艺简单的只开波峰Ⅱ）！5．在生产当中，打开经济运行可以减少损耗。

二．波峰焊怎样操作1．波峰Ⅱ打开，锡炉下有个链条角度调节器，，（注：波峰高度范围：16到18间，过高锡氧化的快。

）调节时爪子的尖部要浸到锡面2．按喷雾键，检查喷头有没助焊剂喷雾和雾化情况。

3．按每块板的大小调节链条间的宽窄度，通过链条间的运输来进板生产。

三．助焊剂的调节方法1．最下面的喷雾调节阀是控制助焊剂的喷量的多少。

2．中间的喷雾调节阀是控制助焊剂的雾化。

3．气缸调节阀是控制喷头的摆动速度的快慢。

4．喷头下边的旋转器也可以调节助焊剂的多少。

注：助焊剂不能和空气接触二十四小时，以免挥发。

四．波峰焊的保养方法1．锡炉的清渣方法：①把链条升高，以免锡炉撞到爪子。

②旋转锡炉下方的旋转器把锡炉摇出来。

③用漏勺把锡炉的锡渣清理干净，把锡炉摇回去。

2．喷头的保养方法：①闭关助焊剂箱下阀门，打开酒精箱下的阀门并倒进酒精。

然后启动喷雾，让喷头清洗3到5分钟。

清洗完后还要关闭酒精下的阀门和喷雾，佘下的酒精倒出来装好。

并打开助焊剂下阀门。

②把喷头拆散，用酒精清洗干净喷头上的元件，用黄油涂上，组装好喷头上的元件。

注：拆装是要保管好喷头上的元件。

3．爪子的保养方法：①在锡炉左下方倒进酒精，打开阀门。

按洗爪清洗5到位10分钟，清洗完要关闭洗爪，把多佘的酒精倒出来装好，以免挥发。

4．链条的保养方法：①在运输口的链条头部取下螺母，用黄油涂上并装好螺母。

5．空压机的保养方法：①每次用完波峰焊要关闭空压机。

②每星期空压机要放水一次。

③空压机里的机油没浸到油表里的红点要加机油。

五．波峰焊用完后怎样关机1．停止波峰焊的运输；波峰；冷却。

2．关闭锡炉；启动。

3．检查操作盘各键是否关闭。

4．关闭波峰焊的电源。
