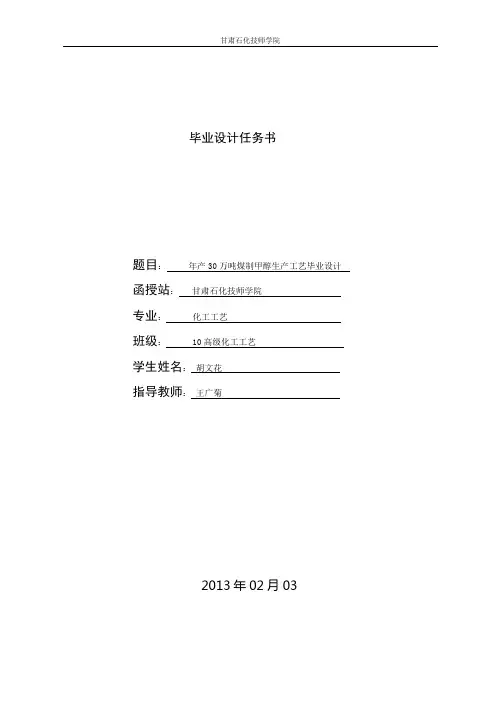

优秀论文审核通过未经允许切勿外传毕业设计任务书题目：年产30万吨煤制甲醇生产工艺毕业设计函授站：甘肃石化技师学院专业：化工工艺班级： 10高级化工工艺学生姓名：胡文花指导教师：王广菊2013年02月03毕业设计（论文）任务书设计（论文）题目：年产30万吨煤制甲醇生产工艺毕业设计函授站：甘肃函授站专业：应用化工技术（工业分析与检验）班级：甘化专111 （甘分专111）学生姓名：胡文花指导教师（含职称）：王广菊老师1．设计（论文）的主要任务及目标甲醇是一种极重要的有机化工原料，也是一种燃料，是碳化学的基础产品，在国民经济中占有十分重要的地位。
近年来，随着甲醇下属产品的开发，特别是甲醇燃料的推广应用，甲醇的需求大幅度上升。
为了满足经济发展对甲醇的需求，开展了此20万ta 的甲醇项目。
2．设计（论文）的基本要求和内容首先是采用GSP气化工艺将原料煤气化为合成气；然后通过变换和NHD脱硫脱碳工艺将合成气转化为满足甲醇合成条件的原料气；第三步就是甲醇的合成，将原料气加压到5.14Mpa，加温到225℃后输入列管式等温反应器，在XNC-98型催化剂的作用下合成甲醇，生成的粗甲醇送入精馏塔精馏，得到精甲醇。
然后利用三塔精馏工艺将粗甲醇精制得到精甲醇。
3.主要参考文献［1］徐振刚，宫月华，蒋晓林.CSP加压气流床气化技术及其在中国的应用前景[J].洁净煤技术，1998，（3）:15～18.［2］李大尚.GSP技术是煤制合成气(或H2)工艺的最佳选择[J].煤化工,2005，（3）:1～6.［3］林民鸿，张全文，胡新田.NHD法脱硫脱碳净化技术.化学工业与工程技术，1995年，第3期. ［4］李琼玖，唐嗣荣，等.近代甲醇合成工艺与合成塔技术(下)[J].化肥设计，2004，42(1):3～8. ［5］陈文凯，吴玉塘，梁国华，于作龙.合成甲醇催化剂的研究进展.石油化工,1997年，第26卷. ［6］唐志斌，王小虎，付超，于新玲.新型低压甲醇合成催化剂XNC-98的工业应用.石化技术与应用，第5期，第23卷.［7］汪寿建.天然气的综合利用技术.第1版.化学工业出版社，2003.［8］宋维端，房鼎业.甲醇工学.第1版.化学工业出版社，1991.［10］王永全.甲醇精馏技术简述[J].化肥设计，2004，42(5):22～25.［11］刘志臣，孙贞涛.三塔甲醇精馏技术的应用[J].小氮肥, 2004,（1）: 11～12.［12］宋维端，房鼎业.甲醇工学.第1版.化学工业出版社，1991.［13］梁红涛主编.最新化工生产工艺设计与化工产品检测技术手册.银声音像出版社，2004. ［14］刁玉玮，王立业编著.化工设备机械基础.第5版.大连理工大学出版社，2003.［15］唐宏青.GSP工艺技术[J].中氮肥，2005,（2）:14～18.［16］刘道德等编著.化工厂的设计和改造.第二版.中南大学出版社，2005.［17］冯元琦主编.联醇生产.第2版.化学工业出版社，1994.［18］胡松涛.甲醇工业污水深度处理及回用的研究.黑龙江大学硕士学位论文，2006.目录1概论 (6)1.1概述 (6)1.2设计的目的和意义 (7)1.3设计依据 (7)1.4设计的指导思想 (8)1.5原料煤的规格 (8)2工艺论证 (9)2.1 煤气化路线的选择 (9)2.2净化工艺方案的选择 (11)2.3合成甲醇工艺选择 (12)2.4甲醇精馏 (14)3工艺流程 (18)3.1 GSP气化工艺流程 (18)3.2净化装置工艺流程 (19)3.3甲醇合成工艺流程 (25)3.4甲醇精馏工艺流程 (26)3.5氨吸收制冷流程 (27)4工艺计算 (29)4.1物料衡算 (29)4.2能量衡算 (35)5主要设备的工艺计算及选型 (41)5.1甲醇合成塔的设计 (41)5.2水冷器的工艺设计 (43)5.3循环压缩机的选型 (46)5.4甲醇合成厂的主要设备一览表 (46)6三废处理 (47)6.1甲醇生产对环境的污染 (47)6.2 处理方法 (47)致谢 (50)1.1 概述1.1.1 甲醇性质OH。
是一种无色、透明、甲醇俗称木醇、木精，英文名为methanol，分子式CH320)，蒸易燃、有毒、易挥发的液体，略带酒精味；分子量32.04，相对密度0.7914(d4气相对密度1.11(空气=1)，熔点-97.8℃，沸点64.7℃，闪点（开杯）16℃，自燃点473℃，折射率(20℃)1.3287，表面张力（25℃）45.05mNm，蒸气压（20℃）12.265kPa，粘度（20℃）0.5945mPa·s。
能与水、乙醇、乙醚、苯、酮类和大多数其他有机溶剂混溶。
蒸气与空气形成爆炸性混合物，爆炸极限6.0％～36.5﹪（体积比）。
化学性质较活泼，能发生氧化、酯化、羰基化等化学反应。
1.1.2 甲醇用途甲醇是重要有机化工原料和优质燃料，广泛应用于精细化工，塑料，医药，林产品加工等领域。
甲醇主要用于生产甲醛，消耗量要占到甲醇总产量的一半，甲醛则是生产各种合成树脂不可少的原料。
用甲醇作甲基化试剂可生产丙烯酸甲酯、对苯二甲酸二甲酯、甲胺、甲基苯胺、甲烷氯化物等；甲醇羰基化可生产醋酸、醋酐、甲酸甲酯等重要有机合成中间体，它们是制造各种染料、药品、农药、炸药、香料、喷漆的原料，目前用甲醇合成乙二醇、乙醛、乙醇也日益受到重视。
甲醇也是一种重要的有机溶剂，其溶解性能优于乙醇，可用于调制油漆。
作为一种良好的萃取剂，甲醇在分析化学中可用于一些物质的分离。
甲醇还是一种很有前景的清洁能源，甲醇燃料以其安全、廉价、燃烧充分，利用率高、环保的众多优点，替代汽油已经成为车用燃料的发展方向之一；另外燃料级甲醇用于供热和发电，也可达到环保要求。
甲醇还可经生物发酵生成甲醇蛋白，富含维生素和蛋白质，具有营养价值高而成本低的优点，用作饲料添加剂，有着广阔的应用前景。
1.1.3 甲醇生产工艺的发展甲醇是醇类中最简单的一元醇。
1661年英国化学家R.波义耳首先在木材干馏后的液体产物中发现甲醇，故甲醇俗称木精、木醇。
在自然界只有某些树叶或果实中含有少量的游离态甲醇，绝大多数以酯或醚的形式存在。
1857年法国的M·贝特洛在实验室用一氯甲烷在碱性溶液中水解也制得了甲醇。
我国的甲醇生产始于1957年，50年代在吉林、兰州和太原等地建成了以煤或焦炭为原料来生产甲醇的装置。
60年代建成了一批中小型装置，并在合成氨工业的基础上开发了联产法生产甲醇的工艺。
70年代四川维尼纶厂引进了一套以乙炔尾气为原料的95kta低压法装置，采用英国ICI技术。
1995年12月，由化工部第八设计院和上海化工设计院联合设计的200kta甲醇生产装置在上海太平洋化工公司顺利投产，标志着我国甲醇生产技术向大型化和国产化迈出了新的一步。
2000年，杭州林达公司开发了拥有完全自主知识产权的JW低压均温甲醇合成塔技术，打破长期来被ICI、Lurgi等国外少数公司所垄断拥的局面，并在2004年获得国家技术发明二等奖。
2005年，该技术成功应用于国内首家焦炉气制甲醇装置上。
1.1.4 甲醇生产原料合成甲醇的工业生产是以固体（如煤、焦炭）、液体（如原油、重油、轻油）或气体（如天然气及其它可燃性气体）为原料，经造气、净化（脱硫）变换，除二氧化碳，配制成一定配比的合成气。
在不同的催化剂存在下，选用不同的工艺条件可单产甲醇（分高、中、低压法），或与合成氨联产甲醇（联醇法），将合成后的粗甲醇经预精馏脱除甲醚，再精馏而得成品甲醇。
1.2 设计的目的和意义由于我国石油资源短缺，能源安全已经成为不可回避的现实问题，寻求替代能源已成为我国经济发展的关键。
甲醇作为石油的补充已成为现实，发展甲醇工业对我国经济发展具有重要的战略意义。
煤在世界化石能源储量中占有很大比重（我国情况更是如此），而且煤制甲醇的合成技术很成熟。
随着石油和天然气价格的迅速上涨，煤制甲醇更加具有优势。
本设计遵循“工艺先进、技术可靠、配置科学、安全环保”的原则；结合甲醇的性质特征设计一座年产20万吨煤制甲醇的生产车间。
通过设计可以巩固、深化和扩大所学基本知识，培养分析解决问题的能力；还可以培养创新精神，树立良好的学术思想和工作作风。
通过完成设计，可以知道甲醇的用途；基本掌握煤制甲醇的生产工艺；了解国内外甲醇工业的发展现状；以及甲醇工业的发展趋势。
1.3 设计的依据《年产30万吨煤制甲醇生产工艺毕业设计》任务书1.3.2 设计的基础资料（1）工艺流程资料参阅某化学工程公司的甲醇合成厂的工艺流程资料和参考由房鼎业主编的《甲醇工学》。
（2）合成工段的工艺参数参阅某化学工程公司的甲醇合成厂的工艺参数资料。
具体数据为入塔压力5.14MPa，出塔压力4.9 MPa，副产蒸汽压力3.9 MPa，入塔温度225℃，出塔温度255℃。
1.4 设计的指导思想以设计任务书为基础，适应我国甲醇工业发展的需要。
加强理论联系实际，扩大知识面；培养独立思考、独立工作的能力。
整个设计应贯彻节省基建投资，充分重视技术进步，降低工程造价，节能环保等思想，设计生产高质量甲醇产品。
1.5原料煤规格原料煤的元素分析为：C 67.5%；H 4.0% ；O 10.2%；N 0.65% ；S（可燃）1.73%；S（不可燃）0.34%；C l（mgkg）229；F（mgkg）104；Na（mgkg）2180；K（mgkg）292。
2.1 煤气化技术路线的选择煤气化技术按气化反应器的形式，气化工艺可分为移动床（固定床）、流化床、气流床三种。
2.1.1 移动床气化采用一定粒度范围的碎煤（5mm～50mm）为原料，与气化剂逆流接触，炉内温度分布曲线出现最高点，反应残渣从炉底排出，生成气中含有可观量的挥发气。
典型的气化炉为鲁奇（Lurgi）炉。
移动床气化，是目前世界上用于生产合成气的主要方法之一。
在大型煤制甲醇的装置中，固定床的优点是投资低，可是它有很多不足：（1）对原料煤的黏结性有一定要求：（2）气化强度低：（3）环境污染负荷大，治较麻理烦。
2.1.1 流化床气化采用一定粒度分布的细粒煤（＜10mm）为原料，吹入炉内的气化剂使煤粒呈连续随机运动的流化状态，床层中的混合和传热都很快。
所以气体组成和温度均匀，解决了固定床气化需用煤的限制。
生成的煤气基本不含焦油，但飞灰量很大。
发展较早且比较成熟的是常压温克（Winkler）炉。
它的缺点是：（1）在常压或接近于常压下生产，生产强度低、能耗高、碳转化率只有88%～90%。
（2）对煤的气化活性要求高，仅适合于气化褐煤和高活性的烟煤。
（3）缺少大型使用经验；要在大型甲醇装置中推广，受一定限制。
2.1.3 气流床气化气流床采用粉煤为原料，反应温度高，灰分是熔融状态。
