煤制甲醇工艺流程

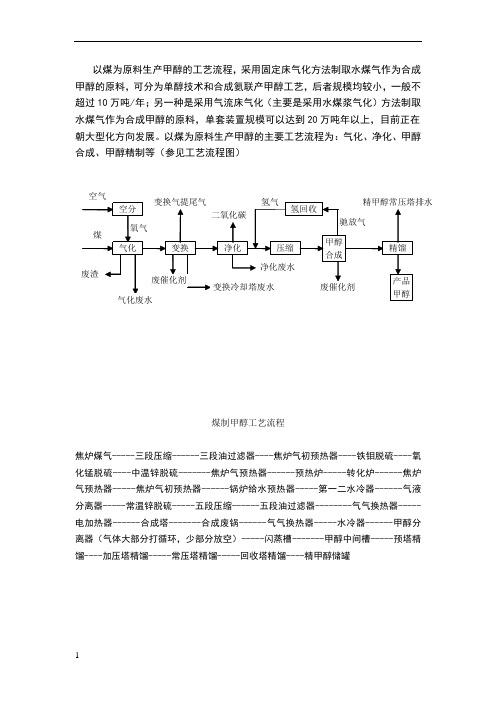

焦炉煤气-----三段压缩------三段油过滤器----焦炉气初预热器----铁钼脱硫----氧化锰脱硫----中温锌脱硫-------焦炉气预热器------预热炉-----转化炉------焦炉气预热器-----焦炉气初预热器------锅炉给水预热器-----第一二水冷器------气液分离器-----常温锌脱硫-----五段压缩------五段油过滤器--------气气换热器-----电加热器------合成塔-------合成废锅------气气换热器-----水冷器------甲醇分离器（气体大部分打循环，少部分放空）-----闪蒸槽-------甲醇中间槽-----预塔精馏----加压塔精馏-----常压塔精馏-----回收塔精馏----精甲醇储罐
年产20万吨煤制甲醇生产工艺初步设计 摘要 甲醇是一种极重要的有机化工原料，也是一种燃料，是碳一化学的基础产品，在国民经济中占有十分重要的地位。近年来，随着甲醇下属产品的开发，特别是甲醇燃料的推广应用，甲醇的需求大幅度上升。为了满足经济发展对甲醇的需求，开展了此20万t/a的甲醇项目。设计的主要内容是进行工艺论证，物料衡算和热量衡算等。本设计本着符合国情、技术先进和易得、经济、环保的原则，采用煤炭为原料；利用GSP气化工艺造气；NHD净化工艺净化合成气体；低压下利用列管均温合成塔合成甲醇；三塔精馏工艺精制甲醇；此外严格控制三废的排放，充分利用废热，降低能耗，保证人员安全与卫生。 关键词：甲醇、合成、精馏。
abstract Methanol is a kind of extremely important organic industrial chemicals, and a kind of fuel too, it is the basic products of the chemistry of carbon one. It is very important in national economy. In recent years, with the development of the products that are made from methanol, especially the popularization and application of the fuel of methanol, the demand for the methanol rises by a large margin. In order to satisfy economic development's demands for methanol , have launched the methanol project of this 200,000t/a. Main content that design to carry on craft prove, supplies weighing apparatus regard as with heat weighing apparatus charging etc The principle of the design in line with according with the national conditions, technologically advanced and apt, economy, protecting environment,. Coals is adopted as raw materials; the craft of GSP gasification is utilized to make water gas; the craft of NHD purification is utilized to purify the syngas; tubular average -temperature reaction is utilized to synthesize methanol keeping in low pressure; the rectification craft of three towers is utilized to rectify methanol; In addition control the discharge of the three wastes strictly, fully utilize used heat, reduce energy consumption, guarantee the personal security and hygiene. Keyword: Methanol, synthesis, rectification. 目录
煤制甲醇工艺流程化设计 主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O 副反应为： 1 造气工段 （1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。 图1-1 甲醇生产工艺示意图 （2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。 2423CO H CH H O +?+2492483CO H C H OH H O +?+222CO H CO H O +?+
2 净化工段 由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO转化为CO2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H2S和过量的CO2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。 CO反应式： CO+H O=CO+H 222 3 合成工段 合成工段工艺流程图如图1。 合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅5.2MPa，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。 合成主反应： CO+2H=CH OH 23 主要副反应： CO+3H=CH OH+H O 2232 4 精馏工段 精馏工段工艺流程图见图2。 合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。
天然气制甲醇工艺技术总结 中化二建集团有限公司王瑞军 工程名 称：内蒙古天野化工油改气联产20万吨/年甲醇项目 工程地点：内蒙古呼和浩特巾 开工日期：2004年5月 竣工日期：2005年11月 投资金 额： 约6亿元人民币 1甲醇装置简介 1.1内蒙古天野化工集团为调整产品结构，开拓碳一化工领域产品，增强企业参与市场的竞争能力，解决企业生存发展问题，以天然气取代重油为原料，采用非催化部分氧化技术对现有的30万吨/年合成氨生产装置进行技术改造，同时增建一套以天然气为原料年产20万吨的甲醇装置。 1.2 本项目由中国五环科技有限公司设计，中化二建集团有限公司承建。所采用的技术均为国产。所选用的设备除三台天然气压缩机组为进口外，其余均为国产。设计日产甲醇667吨，日耗天然气608500立方米。装置采用：变频电机驱动离心式天然气压缩、 2.5MPa 补碳一段蒸汽转化炉、蒸汽透平驱动离心式合成气压缩机、8.0MPa林达均温合成塔、三塔 精馏、普里森膜分离氢回收、MEA二氧化碳回收工艺。另外还为合成氨配套一台蒸汽透平驱动离心式天然气压缩机。 2甲醇装置工艺特点 2.1 天然气压缩工序 天然气压缩工序是将1.25MPa( A)天然气压缩至蒸汽转化要求的压力2.85MPa(A)。天然气压缩机组采用德国阿特拉斯生产的电机驱动的离心式压缩机组?离心压缩机的显著 特点是单机打气量大。运转平稳无脉冲、维修少、无需备用，与蒸汽透平驱动相比投资少，占地面积较小。 2.2 天然气转化工序 2.2.1天然气转化工序是通过天然气和蒸汽转化反应生产甲醇合成需要的合成气。天然气转化工序只设一段转化炉，转化炉采用顶烧方箱炉，对流段为水平布置，水碳比为 3.2, 转化炉出口转化气温度855E，压力2.19MPa,甲烷含量约2.5% (干基)。 2.2.2 原料天然气脱硫采用钻钼加氢串氧化锌脱硫工艺，氧化锌脱硫槽采用双塔，可并联可串联保证天然气中总硫小于O.IPPn,同时脱硫剂更换不影响生产。
2014年国家高职院校骨干教师化工类顶岗实训报告 (煤制甲醇装置) 班级:杨子班 姓名:连锦花 班主任: 钟飞 实训日期:2014、8、11—2014、8、23 实训内容 1、甲醇介绍 2、煤制甲醇生产工艺、装置介绍及现场参观 3、气化工段仿真模拟训练 4、变换工段仿真模拟训练 5、合成工段仿真模拟训练 6、精馏工段仿真模拟训练 实训方案 一、性质与任务 (一)实训的性质 煤制甲醇工艺仿真实训操作就是为了加强培训教师实践性教学环节,培养教师理论联系实际,提高分析问题、解决问题的能力及实践技能。在学习基础知识、专业基础理论课的基础上,进行为期一周的实训。 通过实训,使教师直接参与生产第一线的实践活动,将所学的理论知识与生产实践相结合,进一步巩固与丰富专业基础知识与专业知识;通过参与生产第一线的
实践活动,进一步了解生产组织管理的有关知识,为毕业后从事教育工作打下良好的基础;同时通过实训,为教师提供了一次社会实践的机会,为将来走上工作岗位积累一定的社会实践经验。 二、实训目标 (一)知识目标 1、甲醇生产原料、产品的性能以及用途; 2、掌握煤制甲醇的工艺生产原理、工艺条件、工艺流程; 3、熟悉有关装置的化工操作规范与装置的安全运行规则; 4、了解主要设备的结构、管道、阀门的类型、作用、性能等情况; 5、了解各种操作参数的测量、控制方法以及相应仪表、仪器的类型、性能与使用方法; 三、实训内容 A、甲醇介绍 甲醇,分子式CH3OH,又名木醇或木精,英文名: Methanol; Methyl alcohol;Carbinol;Wood alcohol; Wood spirit; Methyl hydroxide; 理化性质:无色、透明、高度挥发、易燃液体。略有酒精气味。分子量32、04。相对密度0、792(20/4℃)。熔点-97、8℃。沸点64、5℃。闪点12、22℃。自燃点463、89℃。蒸气密度1、11。蒸气压13、33KPa(100mmHg 21、2℃)。蒸气与空气混合物爆炸下限6～36、5 % 。能与水、乙醇、乙醚、苯、酮、卤代烃与许多其她有机溶剂相混溶。遇热、明火或氧化剂易着火。用途:基本有机原料之一。主要广泛应用于精细化工,塑料,医药,林产品加工等领域的基本有机化工原料,可开发出100多种高附加值化工产品,尤其深加工后作为一种新型清洁燃料与加入汽油掺烧,其发展前景越来越广阔。 主要就是合成法,尚有少量从木材干馏作为副产回收。合成甲醇可以固体(如煤、焦炭)液体(如原油、重油、轻油)或气体(如天然气及其她可燃性气体)为原料, 经造气净化(脱硫)变换,除去二氧化碳,配制成一定的合成气(一氧化碳与氢)。在不同的催化剂存在下,选用不同的工艺条件。单产甲醇(分高压法低压与中压法),或与合成氨联产甲醇(联醇法)。将合成后的粗甲醇,经预精馏脱除甲醚,精馏而得成品甲醇。高压法为BASF最先实现工业合成的方法,但因其能耗大, 加工复杂,材
编号：No.20 课题：合成气生产甲醇工艺流程 授课内容：合成气制甲醇工艺流程 知识目标： ? 了解合成气制甲醇过程对原料的要求 ?掌握合成气制甲醇原则工艺流程 能力目标： ?分析和判断合成气组成对反应过程及产品的影响 ?对比高压法与低压法制甲醇的优缺点 思考与练习: ?合成气制甲醇工艺流程有哪些部分构成？ ?对比高压法与低压法制甲醇的优缺点 ?合成气生产甲醇对原料有哪些要求？如何满足?
授课班级: 授课时间: 四、生产甲醇的工艺流程 （一）生产工序 合成气合成甲醇的生产过程，不论采用怎样的原料和技术路线，大致可以分为以下几个 工序，见图5-1。 图5-1 甲醇生产流程图 1.原料气的制备 合成甲醇，首先是制备原料氢和碳的氧化物。一般以含碳氢或含碳的资源如天然气、石 油气、石脑油、重质油、煤和乙炔尾气等，用蒸汽转化或部分氧化加以转化，使其生成主要由氢、一氧化碳、二氧化碳组成的混合气体，甲醇合成气要求（出—CO2）/（CO+CO2）=2.1 左右。合成气中还含有未经转化的甲烷和少量氮，显然，甲烷和氮不参加甲醇合成反应，其 含量越低越好，但这与制备原料气的方法有关；另外，根据原料不同，原料气中还可能含有 少量有机和无机硫的化合物。 为了满足氢碳比例，如果原料气中氢碳不平衡，当氢多碳少时（如以甲烷为原料），则 在制造原料气时，还要补碳，一般采用二氧化碳，与原料同时进入设备；反之，如果碳多，则在以后工序要脱去多余的碳（以CO2形式）。 2.净化 净化有两个方面： 一是脱除对甲醇合成催化剂有毒害作用的杂质，如含硫的化合物。原料气中硫的含量即 使降至1ppm，对铜系催化剂也有明显的毒害作用，因而缩短其使用寿命，对锌系催化剂也有一定的毒害。经过脱硫，要求进入合成塔气体中的硫含量降至小于0.2ppm。脱硫的方法 一般有湿法和干法两种。脱硫工序在整个制甲醇工艺流程中的位置，要根据原料气的制备方 法而定。如以管式炉蒸汽转化的方法，因硫对转化用镍催化剂也有严重的毒害作用，脱硫工
生产甲醇的工艺流程 （一）生产工序 合成气合成甲醇的生产过程，不论采用怎样的原料和技术路线，大致可以分为以下几个工序 1．原料气的制备 合成甲醇，首先是制备原料氢和碳的氧化物。一般以含碳氢或含碳的资源如天然气、石油气、石脑油、重质油、煤和乙炔尾气等，用蒸汽转化或部分氧化加以转化，使其生成主要由氢、一氧化碳、二氧化碳组成的混合气体，甲醇合成气要求（H2－CO2）/（CO+CO2）=2.1左右。合成气中还含有未经转化的甲烷和少量氮，显然，甲烷和氮不参加甲醇合成反应，其含量越低越好，但这与制备原料气的方法有关；另外，根据原料不同，原料气中还可能含有少量有机和无机硫的化合物。 为了满足氢碳比例，如果原料气中氢碳不平衡，当氢多碳少时（如以甲烷为原料），则在制造原料气时，还要补碳，一般采用二氧化碳，与原料同时进入设备；反之，如果碳多，则在以后工序要脱去多余的碳（以CO2形式）。 2．净化 一是脱除对甲醇合成催化剂有毒害作用的杂质，如含硫的化合物。原料气中硫的含量即使降至1ppm，对铜系催化剂也有明显的毒害作用，因而缩短其使用寿命，对锌系催化剂也有一定的毒害。经过脱硫，要求进入合成塔气体中的硫含量降至小于0.2ppm。脱硫的方法一般有湿法和干法两种。脱硫工序在整个制甲醇工艺流程中的位置，要根据原料气的制备方法而定。如以管式炉蒸汽转化的方法，因硫对转化用镍催化剂也有严重的毒害作用，脱硫工序需设置在原料气设备之前；其它制原料气方法，则脱硫工序设置在后面。 二是调节原料气的组成，使氢碳比例达到前述甲醇合成的比例要求，其方法有两种。 （1）变换。如果原料气中一氧化碳含量过高（如水煤气、重质油部分氧化气），则采取蒸汽部分转换的方法，使其形成如下变化反应：CO+H2O==H2+CO2。这样增加了有效组分氢气，提高了系统中能的利用效率。若造成CO2多余，也比较容易脱除。 （2）脱碳。如果原料气中二氧化碳含量过多，使氢碳比例过小，可以采用脱碳方法除去部分二氧化碳。脱碳方法一般采用溶液吸收，有物理吸收和化学吸收两种方法。（如：低温甲醇洗）
2.4 国内外工业制备方法 对二甲苯工业化的生产工艺主要有芳烃联合生产以及甲苯甲醇烷基化法。其中芳烃联合生产法通常包括甲苯歧化及烷基转移、二甲苯异构化、二甲苯吸附分离和二甲苯分离等专利技术 2.4.1芳烃联合生产法 目前拥有全套PX工艺生产技术的专利商有美国UOP公司和法国Axens公司两家，国内外其他公司只拥有单项工艺技术，如日本东丽公司Isolenede的异构化技术和Aromax吸附分离技术、ARCO公司的深冷结晶分离PX技术。其中UOP 公司拥有生产芳烃的全套专利技术，各项工艺技术指标先进，尤其是吸附分离技术核心的模拟移动床旋转阀技术，成熟可靠，PX回收率高，纯度高(大于99.8% )，工艺操作简便，安全可靠，安装方便。 而芳烃联合生产中常用的甲苯歧化及烷基转移方法的典型工艺主要是美国环球油品(UOP )和日本东丽公司联合开发的“Tatoray " 工艺、ExxonMobil公司开发的“MTDP-3”工艺、Arco公司开发的“Xylene-Plus" 工艺、UOP公司开发的"Px-Plus"工艺、Mobile Oil公司开发的MTDP工艺和Mobile公司开发的MSTDP工艺等。 在异构化单元中，常用的工艺有:UOP公司的Isomer工艺、东丽公司的Isolene工艺、Engelhard公司的Octafining工艺等。目前国内各炼油石化企业、科研院校也陆续开发出了自己的异构化催化剂，比如中石化股份公司天津分公司采用SKI-400沸石铂金属催化剂得到了很好的生产效益，并在国内得到广泛使用;再如调整ZSM-5催化剂与丝光沸石催化剂的配比后开发出了乙苯转化型二甲苯异构化催化剂，其性能可与IFP公司的EU-I媲美。这些催化剂的共同点都是，在尽可能减小对二甲苯损失的同时，通过使乙苯发生异构化甚至脱烷基化和歧化反应，提高乙苯转化率，降低乙苯含量，提升二甲苯收率。
《化工工艺学》 一、填空题 1. 空间速度的大小影响甲醇合成反应的选择性和转化率。 2. 由一氧化碳和氢气等气体组成的混合物称为合成气。 3. 芳烃系列化工产品的生产就是以苯、甲苯和 二甲苯为主要原料生产它们的衍生物。 4. 石油烃热裂解的操作条件宜采用高温、短停留时间、低烃分压。 5. 脱除酸性气体的方法有碱洗法和乙醇胺水溶液吸附法。 6. 天然气转化催化剂，其原始活性组分是，需经还原生成才具有活性。 7. 按照对目的产品的不同要求，工业催化重整装置分为生产芳烃为主的化工型，以生产高辛烷值汽油为主的燃料型和包括副产氢气的利用与化工燃料两种产品兼顾的综合型三种。 8. 高含量的烷烃，低含量的烯烃和芳烃是理想的裂解原料。 9. 氨合成工艺包括原料气制备、原料气净化、原料气压缩和合成。
10.原油的常减压蒸馏过程只是物理过程，并不发生化学变化，所以得到的轻质燃料无论是数量和质量都不能满足要求。 11. 变换工段原则流程构成应包括：加入蒸汽和热量回收系统。 12. 传统蒸汽转化法制得的粗原料气应满足：残余甲烷含量小于0.5% 、（H2）2在 2.8~3.1 。 13. 以空气为气化剂与碳反应生成的气体称为空气煤气。 14. 低温甲醇洗涤法脱碳过程中，甲醇富液的再生有闪蒸再生、_ 汽提再生 _、_热再生_三种。 15．石油烃热裂解的操作条件宜采用高温、短停留时间和低烃分压。 16. 有机化工原料来源主要有天然气、石油、煤、农副产品。 18. 乙烯直接氧化过程的主副反应都是强烈的放热反应，且副反应（深度氧化） 防热量是主反应的十几倍。 19. 第二换热网络是指以_ _为介质将变换、精炼和氨合成三个工序联系起来，以更合理充分利用变换和氨合成反应热，达到节能降耗的目的。 20. 天然气转化制气，一段转化炉中猪尾管的作用是
气化 由原料储运系统来的粒度＜10mm 的原料煤从煤仓（351V101~301）送出，经煤称重进料机（351M101~301）计量进入磨煤机（351H101~301），来自石灰石粉仓（351V107~307）的石灰石粉也经石灰石粉进料机（351M102~302）计量进入磨煤机。与一定量的工艺水混合磨成一定粒度分布的约58~65%浓度的煤浆。加入石灰石是为了降低灰熔点。煤浆经磨煤机出料槽（351V102~302 ）由磨机出料槽泵（351P103~303A/B ）输送至煤浆槽（352V001A/B ），再分别经煤浆给料泵（352P101~301A/B）升压至9.6MPa 进入两对对置工艺烧嘴（353Z101~301A~D）。从外管引来的高压氧气，分两股经安全连锁阀后，分四股等量进入两对对置工艺烧嘴。煤浆和氧气在气化炉（353F101~301）内在 6.5MPa，~1400℃条件下发生部分氧化反应生成煤气，反应后的粗煤气和溶渣一起流经气化炉底部的激冷室激冷后，使气体和固渣分开，激冷后的粗煤气再经文丘里洗涤器（354A101~301），旋风分离器（354S101~301）和洗涤塔（354T101~301）三级洗涤除尘后，温度约243℃，压力6.36MPa（G）、水蒸汽/干气约1.49 送后续工序。 熔渣被激冷固化后由激冷室底部破渣机（353H101~301 ）破碎后进入锁斗（353V105~305 ），定期排放渣池（353V106~306 ），再由渣池中的捞渣机（ 353L101~301 ）将粒化渣从渣池中捞出装车外运。含细渣的水由渣池泵（353P102~302A/B/C）送至真空闪蒸罐（354V105~305）。 由洗涤塔（354T101~301）排出的洗涤水经黑水循环泵（354P104~304A/B）分成两路，一路去文丘里洗涤器做为洗涤用水；另一路去气化炉的激冷室做为激冷水。黑水从气化炉，旋风分离器（354S101~301），洗涤塔（354T101~301）底部分别经减压阀进入蒸发热水塔（354T102~302）减压至0.8MPa（G）闪蒸出水中溶解的气体，闪蒸后的黑水进入低压闪蒸罐（354V103~303）经过一次闪蒸后，再进入真空闪蒸罐（354V105~305 ）进一步闪蒸，经三级闪蒸后的~79℃黑水自流进入澄清槽（354V008A/B），经澄清槽沉降分离细渣，沉降后的沉降物含固量约8~10%，由澄清槽底部排出，经澄清槽底流泵送至真空过滤机（354S002A/B）过滤，滤液进入磨煤水槽（354V015），经磨煤水泵（354P010A/B）送至磨煤机（351H101~301）做补水；滤饼装车外运。澄清槽上部溢流清液自流至灰水槽（354V009），灰水槽中的灰水经锁斗冲洗水/废水泵（354P008A/B/C）一部分去锁斗冲洗水冷却器（353E102~302）冷却后，送至锁斗冲洗水罐（353V107~307）
甲醇仿真工厂实习报告沈阳化工大学 认识实习报告 院系应用技术学院 专业化学工程与工艺 班级化中职1501 姓名杨悦驰 学号 15
1 实习目的 扎实理论基础，学习岗位知识，做进厂前学习。 2 实习任务 结合本次实习目的，明确自己在单位的岗位情况。做好实习笔记，对自己所发现的疑难问题及时请教解决内容应涉及到每个实习单位，论述详细。 3 实习地点 沈阳化工大学 4 实习时间 2017年5月23日，24日 5 实习内容 甲醇合成岗位操作规程 甲醇合成岗位任务
将低温甲醇洗工段来的新鲜气经精脱硫后合成器压缩机 （K2001/K2002)加压后送入合成塔R2002，在一定压力，温度及铜基催化剂的作用下合成甲醇，反应后的气体经冷却，冷凝分离出产品粗甲醇送入粗醇粗槽V2301A/B,未完全反应的气体进入K2002加压后返回合成系统重新送入中压蒸汽管网。 氧化锌脱硫流程图 甲醇合成艺流程简述 来自低温甲醇洗工段的新鲜气（ g, 30摄氏度）与来自氢回收的渗透气（富氢气）混合，进入合成气压缩机一段至~,87摄氏度，随
后和喷入的一小部分高压锅炉给水（,133摄氏度）混合，一起（8,05~，~摄氏度）进入第一原料气中间换热器E2001，加水是为了保护有机硫化物在下游的脱硫罐R2001中COS水解，原料气在第一原料气中间换热器E2001中被来自甲醇反应器R2002出口的气体加热，原料气预热后（~,210~230摄氏度）进入脱硫罐R2001，按照以下反应脱除COS 和H2S。 COS+H2O=CO2+H2S H2S+ZnO=H2O+ZnS 脱硫罐是一个装有ZnO脱硫剂的简单的固定床反应器，采用托普索HTZ-5型脱硫剂。 来自循环气压缩机K2002的循环气（~，47摄氏度）在第二中间换热器E2002被预热至210~230摄氏度。然后与来自脱硫罐R2001温度为212摄氏度的原料气混合，混合后气体（~,47摄氏度）有顶部进入甲醇反应器R2002，在此，氢气，一氧化碳，二氧化碳按照一下反应式转化为甲醇： CO+2H=CH2OH +Q CO2+3H2=CH3OH+H2O +Q 另外还发生一些非常有限的副反应，形成少量的副产物，这些副产物的沸点有的比甲醇低，有的比甲醇高。 主要的副反应有： 2CO+4H2=CH2OCH3+H2O 2CO+4H2=C2H5OH+H20
气化 由原料储运系统来的粒度＜10mm的原料煤从煤仓（351V101~301）送出，经煤称重进料机（351M101~301）计量进入磨煤机（351H101~301），来自石灰石粉仓（351V107~307）的石灰石粉也经石灰石粉进料机（351M102~302）计量进入磨煤机。与一定量的工艺水混合磨成一定粒度分布的约58~65%浓度的煤浆。加入石灰石是为了降低灰熔点。煤浆经磨煤机出料槽（351V102~302）由磨机出料槽泵（351P103~303A/B）输送至煤浆槽（352V001A/B），再分别经煤浆给料泵（352P101~301A/B）升压至9.6MPa进入两对对置工艺烧嘴（353Z101~301A~D）。从外管引来的高压氧气，分两股经安全连锁阀后，分四股等量进入两对对置工艺烧嘴。煤浆和氧气在气化炉（353F101~301）内在6.5MPa，~1400℃条件下发生部分氧化反应生成煤气，反应后的粗煤气和溶渣一起流经气化炉底部的激冷室激冷后，使气体和固渣分开，激冷后的粗煤气再经文丘里洗涤器（354A101~301），旋风分离器（354S101~301）和洗涤塔（354T101~301）三级洗涤除尘后，温度约243℃，压力6.36MPa（G）、水蒸汽/干气约1.49送后续工序。 熔渣被激冷固化后由激冷室底部破渣机（353H101~301）破碎后进入锁斗（353V105~305），定期排放渣池（353V106~306），再由渣池中的捞渣机（353L101~301）将粒化渣从渣池中捞出装车外运。含细渣的水由渣池泵（353P102~302A/B/C）送至真空闪蒸罐（354V105~305）。 由洗涤塔（354T101~301）排出的洗涤水经黑水循环泵（354P104~304A/B）分成两路，一路去文丘里洗涤器做为洗涤用水；另一路去气化炉的激冷室做为激冷水。黑水从气化炉，旋风分离器（354S101~301），洗涤塔（354T101~301）底部分别经减压阀进入蒸发热水塔（354T102~302）减压至0.8MPa（G）闪蒸出水中溶解的气体，闪蒸后的黑水进入低压闪蒸罐（354V103~303）经过一次闪蒸后，再进入真空闪蒸罐（354V105~305）进一步闪蒸，经三级闪蒸后的~79℃黑水自流进入澄清槽（354V008A/B），经澄清槽沉降分离细渣，沉降后的沉降物含固量约8~10%，由澄清槽底部排出，经澄清槽底流泵送至真空过滤机（354S002A/B）过滤，滤液进入磨煤水槽（354V015），经磨煤水泵（354P010A/B）送至磨煤机（351H101~301）做补水；滤饼装车外运。澄清槽上部溢流清液自流至灰水槽（354V009），灰水槽中的灰水经锁斗冲洗水/废水泵（354P008A/B/C）一部分去锁斗冲洗水冷却器（353E102~302）冷却后，送至锁斗冲洗水罐（353V107~307）
煤制甲醇工艺流程化设计 主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O 副反应为： 1 造气工段 （1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。 图1-1 甲醇生产工艺示意图 （2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。 2 净化工段 由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO 变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO 转化为CO 2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H 2S 和过量的CO 2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。 CO 反应式： 222CO+H O=CO +H 2423CO H CH H O +?+2492483CO H C H OH H O +?+222CO H CO H O +?+
3 合成工段 合成工段工艺流程图如图1。 合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa 的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅 5.2MPa ，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。 合成主反应： 23CO+2H =CH OH 主要副反应： 2232CO +3H =CH OH+H O 4 精馏工段 精馏工段工艺流程图见图2。 合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。 合 成 塔 驰放气 中压蒸汽 锅炉给水 新鲜气 过热蒸汽去锅炉 甲醇合成工段工艺流 程图 粗甲醇去精馏 氢循环 分 离器 合成操作条件1. 反应压力：5.0MPa 2. 反应温度：250~270℃ 3. 流量： 出口 699.8 kmol/h 入口 783.6 kmol/h 2.24 MPa 5.0 MPa 215 ℃ 5.0 MPa 285℃ 图1 甲醇合成工艺流程图
甲醇的工艺流程 目前工业上几乎都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇.典型的流程包括原料气制造、原料气净化、甲醇合成、粗甲醇精馏等工序. 天然气、石脑油、重油、煤及其加工产品(焦炭、焦炉煤气)、乙炔尾气等均可作为生产甲醇合成气的原料.天然气与石脑油的蒸气转化需在结构复杂造价很高的转化炉中进行.转化炉设置有辐射室与对流室,在高温,催化剂存在下进行烃类蒸气转化反应.重油部分氧化需在高温气化炉中进行.以固体燃料为原料时,可用间歇气化或连续气化制水煤气.间歇气化法以空气、蒸汽为气化剂,将吹风、制气阶段分开进行,连续气化以氧气、蒸汽为气化剂,过程连续进行. 甲醇生产中所使用的多种催化剂,如天然气与石脑油蒸气转化催化剂、甲醇合成催化剂都易受硫化物毒害而失去活性,必须将硫化物除净.气体脱硫方法可分为两类,一类是干法脱硫,一类是湿法脱硫.干法脱硫设备简单,但由于反应速率较慢,设备比较庞大.湿法脱硫可分为物理吸收法、化学吸收法与直接氧化法三类. 甲醇的合成是在高温、高压、催化剂存在下进行的,是典型的复合气-固相催化反应过程.随着甲醇合成催化剂技术的不断发展,目前总的趋势是由高压向低、中压发展. 粗甲醇中存在水分、高级醇、醚、酮等杂质,需要精制.精制过程包括精馏与化学处理.化学处理主要用碱破坏在精馏过程中难以分离
的杂质,并调节PH.精馏主要是除去易挥发组分,如二甲醚、以及难以挥发的组分,如乙醇高级醇、水等. 甲醇生产的总流程长,工艺复杂,根据不同原料与不同的净化方法可以演变为多种生产流程. 下面简述高压法、中压法、低压法三种方法及区别 高压法 高压工艺流程一般指的是使用锌铬催化剂,在 300—400℃,30MPa高温高压下合成甲醇的过程.自从1923年第一次用这种方法合成甲醇成功后,差不多有50年的时间,世界上合成甲醇生产都沿用这种方法,仅在设计上有某些细节不同,例如甲醇合成塔内移热的方法有冷管型连续换热式和冷激型多段换热式两大类,反应气体流动的方式有轴向和径向或者二者兼有的混合型式,有副产蒸汽和不副产蒸汽的流程等.近几年来,我国开发了25-27MPa压力下在铜基催化剂上合成甲醇的技术,出口气体中甲醇含量4%左右,反应温度230-290℃. 中压法 中压法是在低压法研究基础上进一步发展起来的,由于低压法操作压力低,导致设备体积相当庞大,不利于甲醇生产的大型化.因此发展了压力为10MPa左右的甲醇合成中压法.它能更有效地降低建厂费用和甲醇生产成本.例如ICI公司研究成功了51-2型铜基催化剂,
