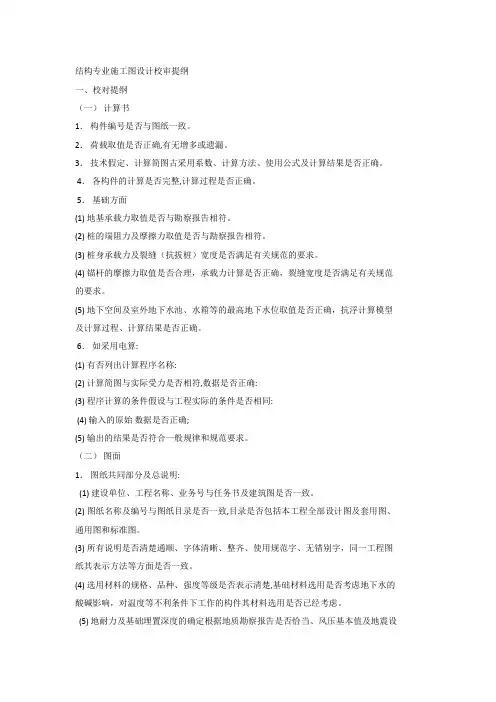

结构专业施工图设计校审提纲一、校对提纲（一）计算书1．构件编号是否与图纸一致。

2．荷载取值是否正确,有无增多或遗漏。

3．技术假定、计算简图古采用系数、计算方法、使用公式及计算结果是否正确。

4．各构件的计算是否完整,计算过程是否正确。

5．基础方面(1) 地基承载力取值是否与勘察报告相符。

(2) 桩的端阻力及摩擦力取值是否与勘察报告相符。

(3) 桩身承载力及裂缝（抗拔桩）宽度是否满足有关规范的要求。

(4) 锚杆的摩擦力取值是否合理，承载力计算是否正确，裂缝宽度是否满足有关规范的要求。

(5) 地下空间及室外地下水池、水箱等的最高地下水位取值是否正确，抗浮计算模型及计算过程、计算结果是否正确。

6．如采用电算:(1) 有否列出计算程序名称:(2) 计算简图与实际受力是否相符,数据是否正确:(3) 程序计算的条件假设与工程实际的条件是否相同:(4) 输入的原始数据是否正确;(5) 输出的结果是否符合一般规律和规范要求。

（二）图面1．图纸共同部分及总说明:(1) 建设单位、工程名称、业务号与任务书及建筑图是否一致。

(2) 图纸名称及编号与图纸目录是否一致,目录是否包括本工程全部设计图及套用图、通用图和标准图。

(3) 所有说明是否清楚通顺、字体清晰、整齐、使用规范字、无错别字，同一工程图纸其表示方法等方面是否一致。

(4) 选用材料的规格、品种、强度等级是否表示清楚,基础材料选用是否考虑地下水的酸碱影响，对温度等不利条件下工作的构件其材料选用是否已经考虑。

(5) 地耐力及基础埋置深度的确定根据地质勘察报告是否恰当、风压基本值及地震设防裂度等级是否按规定要求取值。

(6) 有特殊要求的工程项目和物体在施工方法方面是否说明清楚，需要作试验的构件是否已经说明。

(7) 结构图纸是否满足其它工种的要求，其它工种所提预埋件、预留孔等，其数量、尺寸及其它要求是否符合。

(8) 检查绘制在建筑图或其它工种图上的有关结构做法是否正确。

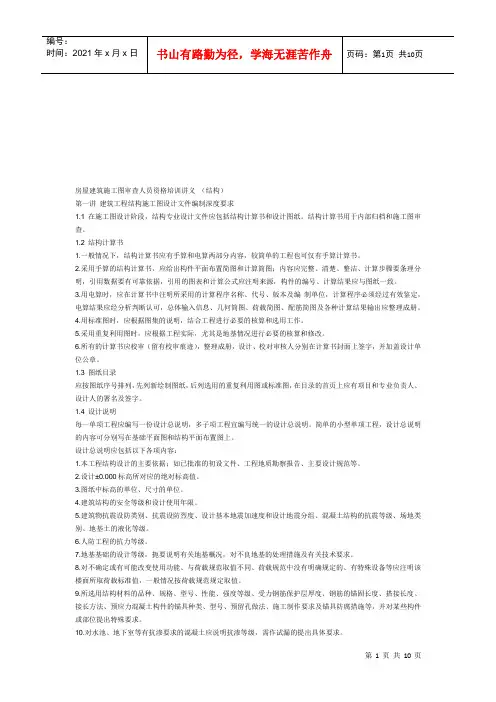

房屋建筑施工图审查人员资格培训讲义（结构）第一讲建筑工程结构施工图设计文件编制深度要求1.1 在施工图设计阶段，结构专业设计文件应包括结构计算书和设计图纸。

结构计算书用于内部归档和施工图审查。

1.2 结构计算书1.一般情况下，结构计算书应有手算和电算两部分内容，较简单的工程也可仅有手算计算书。

2.采用手算的结构计算书，应给出构件平面布置简图和计算简图；内容应完整、清楚、整洁、计算步骤要条理分明，引用数据要有可靠依据，引用的图表和计算公式应注明来源，构件的编号、计算结果应与图纸一致。

3.用电算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效鉴定，电算结果应经分析判断认可，总体输入信息、几何简图、荷载简图、配筋简图及各种计算结果输出应整理成册。

4.用标准图时，应根据图集的说明，结合工程进行必要的核算和选用工作。

5.采用重复利用图时，应根据工程实际，尤其是地基情况进行必要的核算和修改。

6.所有的计算书应校审（留有校审痕迹），整理成册，设计、校对审核人分别在计算书封面上签字，并加盖设计单位公章。

1.3 图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在目录的首页上应有项目和专业负责人、设计人的署名及签字。

1.4 设计说明每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。

简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。

设计总说明应包括以下各项内容：1.本工程结构设计的主要依据；如已批准的初设文件、工程地质勘察报告、主要设计规范等。

2.设计±0.000标高所对应的绝对标高值。

3.图纸中标高的单位、尺寸的单位。

4.建筑结构的安全等级和设计使用年限。

5.建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。

6.人防工程的抗力等级。

7.地基基础的设计等级，扼要说明有关地基概况，对不良地基的处理措施及有关技术要求。

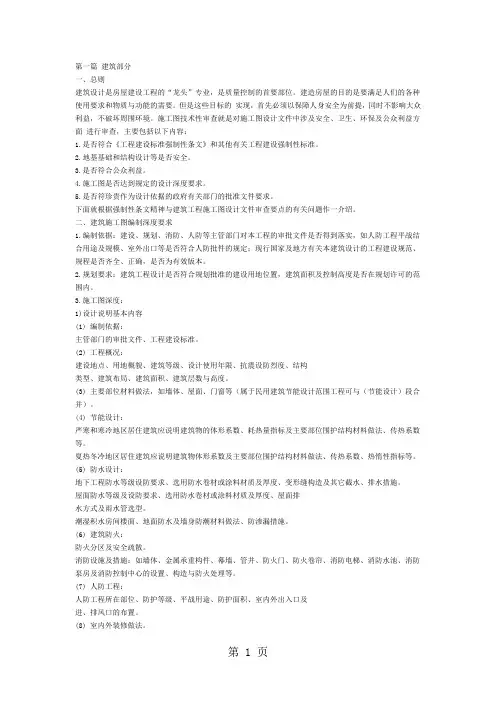

第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。

建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。

但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。

施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

2.地基基础和结构设计等是否安全。

3.是否符合公众利益。

4.施工图是否达到规定的设计深度要求。

5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。

下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。

二、建筑施工图编制深度要求1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。

2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。

3.施工图深度：1)设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。

(5) 防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型。

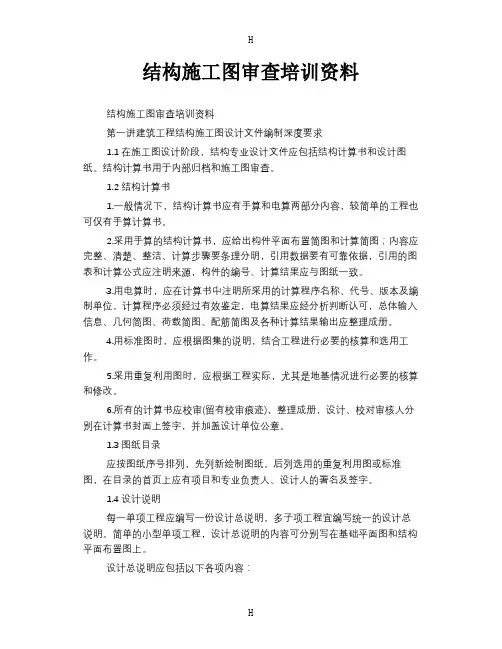

结构施工图审查培训资料结构施工图审查培训资料第一讲建筑工程结构施工图设计文件编制深度要求1.1在施工图设计阶段，结构专业设计文件应包括结构计算书和设计图纸。

结构计算书用于内部归档和施工图审查。

1.2结构计算书1.一般情况下，结构计算书应有手算和电算两部分内容，较简单的工程也可仅有手算计算书。

2.采用手算的结构计算书，应给出构件平面布置简图和计算简图；内容应完整、清楚、整洁、计算步骤要条理分明，引用数据要有可靠依据，引用的图表和计算公式应注明来源，构件的编号、计算结果应与图纸一致。

3.用电算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效鉴定，电算结果应经分析判断认可，总体输入信息、几何简图、荷载简图、配筋简图及各种计算结果输出应整理成册。

4.用标准图时，应根据图集的说明，结合工程进行必要的核算和选用工作。

5.采用重复利用图时，应根据工程实际，尤其是地基情况进行必要的核算和修改。

6.所有的计算书应校审(留有校审痕迹)，整理成册，设计、校对审核人分别在计算书封面上签字，并加盖设计单位公章。

1.3图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在目录的首页上应有项目和专业负责人、设计人的署名及签字。

1.4设计说明每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。

简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。

设计总说明应包括以下各项内容：1.本工程结构设计的主要依据；如已批准的初设文件、工程地质勘察报告、主要设计规范等。

2.设计±0.000标高所对应的绝对标高值。

3.图纸中标高的单位、尺寸的单位。

4.建筑结构的安全等级和设计使用年限。

5.建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。

6.人防工程的抗力等级。

7.地基基础的设计等级，扼要说明有关地基概况，对不良地基的处理措施及有关技术要求。

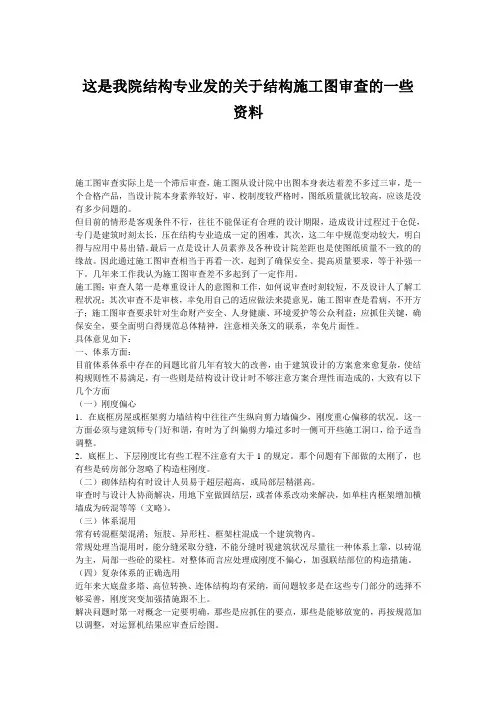

这是我院结构专业发的关于结构施工图审查的一些资料施工图审查实际上是一个滞后审查，施工图从设计院中出图本身表达着差不多过三审，是一个合格产品，当设计院本身素养较好，审、校制度较严格时，图纸质量就比较高，应该是没有多少问题的。

但目前的情形是客观条件不行，往往不能保证有合理的设计期限，造成设计过程过于仓促，专门是建筑时刻太长，压在结构专业造成一定的困难，其次，这二年中规范变动较大，明白得与应用中易出错。

最后一点是设计人员素养及各种设计院差距也是使图纸质量不一致的的缘故。

因此通过施工图审查相当于再看一次，起到了确保安全、提高质量要求，等于补强一下。

几年来工作我认为施工图审查差不多起到了一定作用。

施工图：审查人第一是尊重设计人的意图和工作，如何说审查时刻较短，不及设计人了解工程状况；其次审查不是审核，幸免用自己的适应做法来提意见，施工图审查是看病，不开方子；施工图审查要求针对生命财产安全、人身健康、环境爱护等公众利益；应抓住关键，确保安全，要全面明白得规范总体精神，注意相关条文的联系，幸免片面性。

具体意见如下：一、体系方面：目前体系体系中存在的问题比前几年有较大的改善，由于建筑设计的方案愈来愈复杂，使结构规则性不易满足，有一些则是结构设计设计时不够注意方案合理性而造成的，大致有以下几个方面（一）刚度偏心1．在底框房屋或框架剪力墙结构中往往产生纵向剪力墙偏少，刚度重心偏移的状况。

这一方面必须与建筑师专门好和谐，有时为了纠偏剪力墙过多时一侧可开些施工洞口，给予适当调整。

2．底框上、下层刚度比有些工程不注意有大于1的规定。

那个问题有下部做的太刚了，也有些是砖房部分忽略了构造柱刚度。

（二）砌体结构有时设计人员易于超层超高，或局部层精湛高。

审查时与设计人协商解决，用地下室做固结层，或者体系改动来解决，如单柱内框架增加横墙成为砖混等等（文略）。

（三）体系混用常有砖混框架混淆；短肢、异形柱、框架柱混成一个建筑物内。

常规处理当混用时，能分缝采取分缝，不能分缝时视建筑状况尽量往一种体系上靠，以砖混为主，局部一些砼的梁柱。
