看建筑施工图知识培训

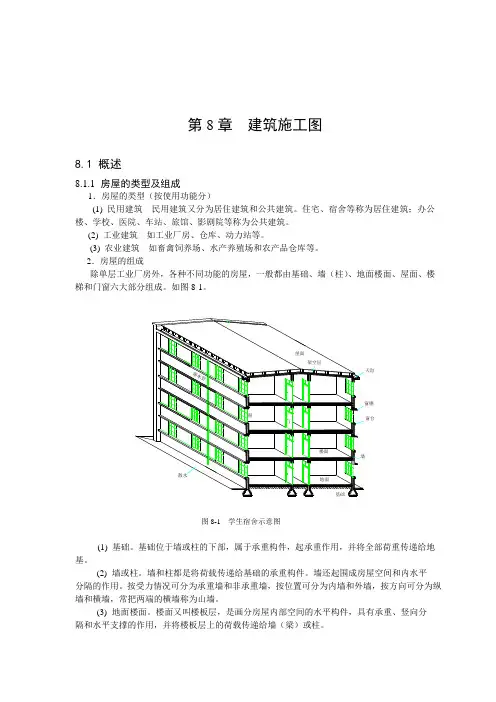

第8章建筑施工图8.1 概述8.1.1房屋的类型及组成1．房屋的类型（按使用功能分）(1) 民用建筑民用建筑又分为居住建筑和公共建筑。

住宅、宿舍等称为居住建筑；办公(4)屋面。

一般是指屋顶部分。

屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。

它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙（梁）或柱。

(5)楼梯。

楼梯是各楼层之间垂直交通设施，为上下楼层用。

(6)门窗。

门和窗均为非承重的建筑配件。

门的主要功能是交通和分隔房间，窗的主要功能则是通风和采光，同时还具有分隔和围护的作用。

我国现阶段民用建筑常采用两种结构形式，即砖混结构和钢筋混凝土结构。

厂房和高层建筑常采用钢筋混凝土结构。

除以上六大部分外，根据使用功能不同，还设有阳台、雨篷、勒脚、散水、明沟等。

8.1.2房屋施工图的产生及分类建造一栋房屋，要经过设计和施工两个主要阶段。

在业主报建手续完善之后，进入设计阶段。

首先，根据业主建造要求和有关政策性的文件、地质条件进行初步设计，绘制房屋的初步设计图，简称初设（方案图）。

方案图报业主征求意见，并报规画、消防等部门审批。

根据审批同意后的方案图，进入设计第二阶段，即技术设计阶段。

技术设计包括建筑、结构、给水排水、采暖通风、电气、消防报警等各专业的设计、计算与协调过程。

在这一阶段，需要设计和选用各种主要构配件、设备和构造做法。

在技术设计通过评审后，就进入设计的第三阶段：施工图设计阶段，对各种具体的问题进行详尽的设计与计算，并绘制最终用于施工的施工图纸。

施工图纸要完整、详尽、统一，并且图样正确、尺寸齐全，对施工中的各项具体要求都明确地反映到各专业的施工图中。

一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。

较大的工程和公用建筑还有消防报警施工图等。

一栋房屋的全套施工图的编排顺序是：建施、结施、水施、暖施、电施及其它。

建筑识图培训计划一、前言建筑识图是建筑行业中非常重要的一项技能。

它是建筑设计师、工程师、施工人员等在工作中必备的能力，也是从事建筑相关职业的学生必须掌握的基本技能。

建筑图纸是建筑设计和施工的重要依据，只有具备良好的建筑识图能力，才能够准确理解和使用建筑图纸。

因此，建筑识图培训计划的制定对于提升建筑从业人员的专业素养，提高建筑设计、施工的质量具有重要意义。

二、培训目标1. 帮助学员掌握基本的建筑图纸阅读能力，包括平面图、立面图、剖面图、构造图等；2. 培养学员的图纸分析和建筑设计能力，提高建筑设计的质量；3. 培训学员掌握建筑工程施工图纸的解读能力，提高施工效率和施工质量；4. 帮助学员掌握建筑图纸的绘制能力，提高施工图的编制水平；5. 提高学员对于建筑规范、标准、法规的理解能力，培养对于建筑安全、环保、节能等方面的关注。

三、培训内容1. 建筑基本平面图的阅读与分析a. 房间布局、面积与尺寸的认识b. 墙体、柱、梁等结构的标识与理解c. 基础、地板、地面铺装等的标识与理解2. 建筑立面图的阅读与分析a. 墙体、窗户、门的位置及尺寸的认识b. 外墙装饰、细部构造的标识与理解c. 屋顶结构、屋面防水与保温的标识与理解3. 建筑剖面图的阅读与分析a. 建筑结构的纵断面及细节的认识b. 地基、基础、结构层等的标识与理解c. 建筑物保温、隔热、防水等细节构造的标识与理解4. 建筑结构图的阅读与分析a. 结构柱、梁、板的布置及尺寸的认识b. 结构节点细部构造的标识与理解c. 地基、基础结构的标识与理解5. 建筑电气、水暖系统图的阅读与分析a. 电气管线、插座、开关等的位置及布置的认识b. 综合管道系统的布置及尺寸的认识c. 设备、管件、配件的标识与理解6. 培训学员对于建筑工程施工图纸的解读能力a. 了解施工图纸的编制原则及常见标识b. 解读施工图纸中的尺寸、标高、标示、符号及关键细节c. 了解常见的施工工艺、工序及其在施工图中的表达方式7. 建筑图纸的绘制及编辑能力训练a. 学习使用CAD等绘图软件对建筑图纸进行绘制、编辑及其规范b. 学习建筑图纸的图形表达规范及符号的使用方法c. 了解建筑图纸的组织结构及绘图的常见规范与标准8. 对建筑规范、标准、法规的理解a. 了解国家关于建筑设计、施工的法规及标准b. 学习相关建筑规范的内容及适用范围c. 探讨建筑安全、环保、节能等方面的相关法规与标准四、培训方法1. 理论授课通过讲解建筑图纸的基本知识，示范图纸的阅读分析方法及技巧，加深学员对于建筑图纸的认识和理解。

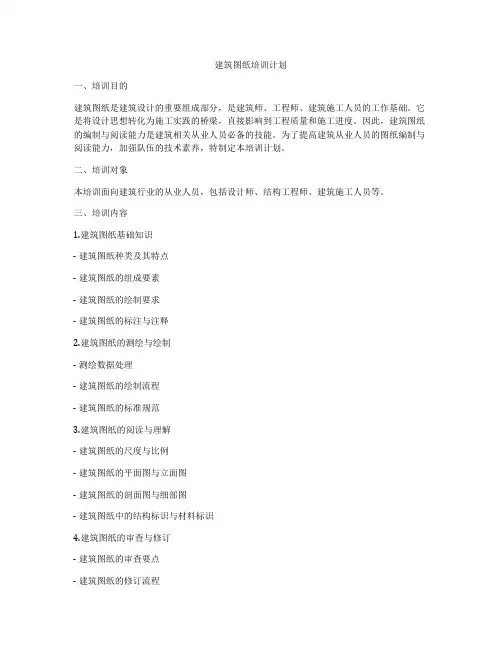

建筑图纸培训计划一、培训目的建筑图纸是建筑设计的重要组成部分，是建筑师、工程师、建筑施工人员的工作基础。

它是将设计思想转化为施工实践的桥梁，直接影响到工程质量和施工进度。

因此，建筑图纸的编制与阅读能力是建筑相关从业人员必备的技能。

为了提高建筑从业人员的图纸编制与阅读能力，加强队伍的技术素养，特制定本培训计划。

二、培训对象本培训面向建筑行业的从业人员，包括设计师、结构工程师、建筑施工人员等。

三、培训内容1.建筑图纸基础知识- 建筑图纸种类及其特点- 建筑图纸的组成要素- 建筑图纸的绘制要求- 建筑图纸的标注与注释2.建筑图纸的测绘与绘制- 测绘数据处理- 建筑图纸的绘制流程- 建筑图纸的标准规范3.建筑图纸的阅读与理解- 建筑图纸的尺度与比例- 建筑图纸的平面图与立面图- 建筑图纸的剖面图与细部图- 建筑图纸中的结构标识与材料标识4.建筑图纸的审查与修订- 建筑图纸的审查要点- 建筑图纸的修订流程- 建筑图纸的变更管理5.建筑图纸的应用与实践- 建筑图纸的施工应用- 建筑图纸的工程量清单- 建筑图纸的审图实例分析四、培训方式1.理论讲授通过课堂讲授的方式，向学员介绍建筑图纸的基础知识和相关理论，使学员了解建筑图纸的要素和标准规范。

2.实践操作组织学员进行建筑图纸的测绘与绘制实践操作，通过实际操作培养学员的动手能力和技术水平。

3.案例分析通过实际工程案例的分析，引导学员学会如何阅读和理解建筑图纸，掌握施工图纸的设计思路和关键技术。

4.讨论交流组织学员之间的交流讨论，促进学员之间的互动和思维碰撞，共同探讨建筑图纸的实际应用和问题解决方法。

五、培训计划1.培训时间本次培训计划为期2个月，每周培训4天，每天培训6个小时，共计192个课时。

2.培训安排第1-4周：建筑图纸基础知识的理论讲授第5-8周：建筑图纸的测绘与绘制的实践操作第9-12周：建筑图纸的阅读与理解的案例分析第13-16周：建筑图纸的审查与修订的理论和实践结合第17-20周：建筑图纸的应用与实践的实例分析和讨论交流3.培训考核培训结束后进行考核，通过理论和实践的综合考核评定学员的培训成果，并颁发合格证书。

建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。

本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。

1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。

本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。

1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。

本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。

第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。

本节将详细介绍每一个步骤的具体内容和注意事项。

2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。

2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。

第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。

本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。

3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。

本节将介绍建造施工图常用标注的种类、规范要求和使用方法。

第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。

本节将详细分析这些常见错误的原因和影响，并提供修改建议。

4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。

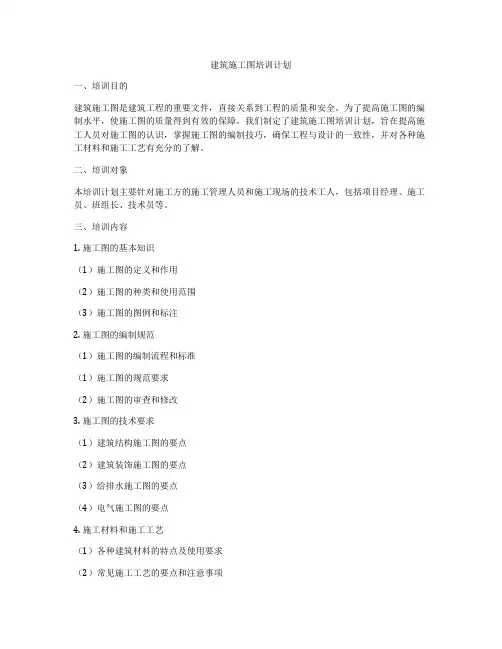

建筑施工图培训计划一、培训目的建筑施工图是建筑工程的重要文件，直接关系到工程的质量和安全。

为了提高施工图的编制水平，使施工图的质量得到有效的保障，我们制定了建筑施工图培训计划，旨在提高施工人员对施工图的认识，掌握施工图的编制技巧，确保工程与设计的一致性，并对各种施工材料和施工工艺有充分的了解。

二、培训对象本培训计划主要针对施工方的施工管理人员和施工现场的技术工人，包括项目经理、施工员、班组长、技术员等。

三、培训内容1. 施工图的基本知识（1）施工图的定义和作用（2）施工图的种类和使用范围（3）施工图的图例和标注2. 施工图的编制规范（1）施工图的编制流程和标准（1）施工图的规范要求（2）施工图的审查和修改3. 施工图的技术要求（1）建筑结构施工图的要点（2）建筑装饰施工图的要点（3）给排水施工图的要点（4）电气施工图的要点4. 施工材料和施工工艺（1）各种建筑材料的特点及使用要求（2）常见施工工艺的要点和注意事项五、培训方式1. 理论培训采用讲解和互动的方式，结合实际案例，使学员对施工图的基本知识、编制规范、技术要求、施工材料和施工工艺有深入的了解。

2. 实践培训组织学员参与实际工程的施工图编制和审查，加强实际操作技能，提高实操能力。

六、培训时间本培训计划为期一个月，每周安排2次理论课和2次实践课，总计16次课程。

七、培训考核1. 理论考核通过理论考试，考核学员对施工图的基本知识、编制规范、技术要求、施工材料和施工工艺的掌握情况。

2. 实践考核通过实际操作，考核学员对施工图的编制和审查能力。

八、培训师资本培训计划将邀请有丰富施工图编制与审查经验的专家和教授担任讲师，内容全面、深入浅出。

九、培训设施本培训计划将提供完备的培训场所和设备，包括教室、工程示范模型、计算机及相关软件等。

十、培训后续1. 加强实践指导对培训后的员工进行实际工作指导，加强实操能力，确保培训效果。

2. 培训总结与评估对培训效果进行总结和评估，不断改进培训计划及内容，提高培训质量。

一．工程识图1.识图顺序首先看总平面图。

总平面图中一般都标注有坐标、方格网、指北针等。

从总平面图中熟悉现场建构筑物的方位、布置、相互关系。

其次看图纸总说明或者是分卷总说明、图纸清册。

了解工程总体情况、水文地质及气象情况、设计依据、建设规模、设计原则及设计思想、施工监理的注意事项等。

看图纸清册，了解工程中共有多少卷册图纸。

再次看每卷册图纸。

看每卷册图纸的顺序：卷册内目录→卷册内总说明→平面图→立面图→各详图。

通过图纸目录，了解图纸类别和张数。

按目录顺序通读一遍，对工程有一概略了解。

再按专业逐张进行阅读。

阅读时先整体后局部、先文字说明后图样、先图形后尺寸。

2.总平面图的识读1）.看比例、图例及有关的文字说明。

2）.了解工程的用地范围、地形地貌、场地高程和周围环境情况、主要风向。

3）.了解拟建构筑物的平面位置和定位依据、坐标系统。

4）.了解拟建构筑物的朝向。

5）.了解道路交通及管线布置情况。

6）.了解绿化的要求和布置情况。

3.结构及建筑施工图的主要内容1）.设计说明：主要设计依据、自然条件及使用条件、施工要求、材料的质量要求、选用的图集。

2）.平面布置图：基础平面图、楼层结构平面图、屋顶结构平面图、门窗位置、孔洞位置。

3）.构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它构件详图。

4.常用图纸符号（1）定位轴线：用来确定建构筑物主要结构或构件的位置及其尺寸的基线。

平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写英文字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。

附加定位轴线：用于次要承重构件处。

定位轴线的各种标注方法：（2）尺寸、标高：尺寸单位：米（m）——用于标高及总平面图；毫米（mm)——除标高及总平面图外的尺寸标注。

标高符号：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。

标高分类：（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。
