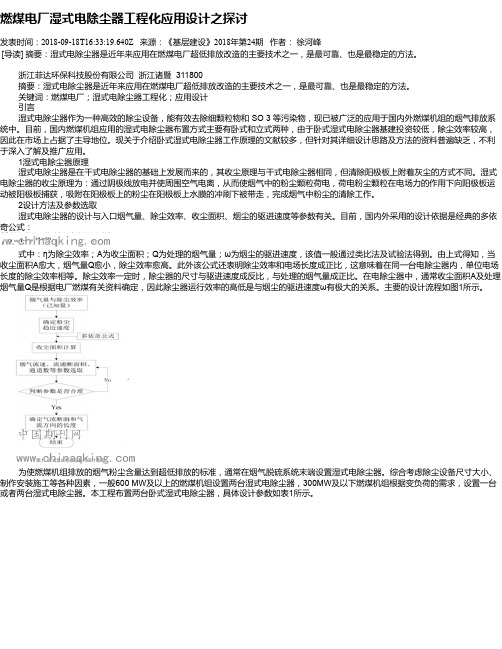

燃煤电厂湿式电除尘器工程化应用设计之探讨发表时间：2018-09-18T16:33:19.640Z 来源：《基层建设》2018年第24期作者：徐河峰[导读] 摘要：湿式电除尘器是近年来应用在燃煤电厂超低排放改造的主要技术之一，是最可靠、也是最稳定的方法。

浙江菲达环保科技股份有限公司浙江诸暨 311800摘要：湿式电除尘器是近年来应用在燃煤电厂超低排放改造的主要技术之一，是最可靠、也是最稳定的方法。

关键词：燃煤电厂；湿式电除尘器工程化；应用设计引言湿式电除尘器作为一种高效的除尘设备，能有效去除细颗粒物和 SO 3 等污染物，现已被广泛的应用于国内外燃煤机组的烟气排放系统中。

目前，国内燃煤机组应用的湿式电除尘器布置方式主要有卧式和立式两种，由于卧式湿式电除尘器基建投资较低，除尘效率较高，因此在市场上占据了主导地位。

现关于介绍卧式湿式电除尘器工作原理的文献较多，但针对其详细设计思路及方法的资料普遍缺乏，不利于深入了解及推广应用。

1湿式电除尘器原理湿式电除尘器是在干式电除尘器的基础上发展而来的，其收尘原理与干式电除尘器相同，但清除阳极板上附着灰尘的方式不同。

湿式电除尘器的收尘原理为：通过阴极线放电并使周围空气电离，从而使烟气中的粉尘颗粒荷电，荷电粉尘颗粒在电场力的作用下向阳极板运动被阳极板捕获，吸附在阳极板上的粉尘在阳极板上水膜的冲刷下被带走，完成烟气中粉尘的清除工作。

2设计方法及参数选取湿式电除尘器的设计与入口烟气量、除尘效率、收尘面积、烟尘的驱进速度等参数有关。

目前，国内外采用的设计依据是经典的多依奇公式：式中：η为除尘效率；A为收尘面积；Q为处理的烟气量；ω为烟尘的驱进速度，该值一般通过类比法及试验法得到。

由上式得知，当收尘面积A愈大，烟气量Q愈小，除尘效率愈高。

此外该公式还表明除尘效率和电场长度成正比，这意味着在同一台电除尘器内，单位电场长度的除尘效率相等。

除尘效率一定时，除尘器的尺寸与驱进速度成反比，与处理的烟气量成正比。

XX工程湿电除尘器技术规范书发包方：承包方：2017年8月目录1、总则22、工程概况错误!未定义书签。

2、工程概况33、设备运行方式、设计数据84、技术要求105、质量保证506、设计及供货范围577、技术资料及交付进度638、交货进度719、设备监造（检验）和性能验收试验7210、技术服务和设计联络751、总则1。

1 本技术规范书适用于循环流化床锅炉烟气超净排放改造工程的湿式静电除尘器设备,本技术规范书提出了湿式静电除尘器及其辅助设备的功能、设计、结构、性能、安装和试验等方面的技术要求.1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术细节，也未充分引述有关标准和规范的条文，承包方应保证提供满足本技术规范书和现行工业标准要求的优质产品及相应服务。

对中国有关安全、环保等强制性标准，必须满足其要求。

1。

3凡在承包方设计范围之内的外购件或外购设备，承包方推荐2至3家业绩良好的生产厂家供发包方确认。

1.4设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，承包方应保证发包方不承担有关设备专利的一切责任。

1.5在签订合同之后，到承包方开始制造之日的这段时间内，发包方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，承包方应遵守这个要求,具体款项内容由供需双方共同商定。

1。

6本规范所使用的标准,如遇到与承包方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。

如果本规范与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文,承包方及时书面通知发包方进行解决。

1。

7本规范为订货合同的附件，与合同正文具有同等效力。

1。

8采用国际单位制。

1。

9本工程采用KKS编码系统，承包方应根据发包方提供的原则对设备及其辅助系统的零部件进行KKS编码。

1。

10本技术规范书包括湿式静电除尘器系统以内所必需具备的工艺系统设计、设备选择、制造、运输及储存、土建结构的设计、建设全过程的技术指导服务、调试、试验及检查、试运行、考核验收、消缺和培训等；并能满足系统正常运行的需要。

《机电技术》2008年第2期 机械设计制造电除尘器钢支架设计戴海金（福建龙净环保股份有限公司本体研究院，福建 龙岩 364000）摘 要：介绍电除尘器钢支架结构设计方案、材料、节点选择和设计计算方法，为设计出经济合理、安全可靠的支架提供参考。

关键词：钢支架 荷载 结构体系 材料中图分类号：TU328 文献标识码：A 文章编号：1672－4801（2008）02-48-021 引言随着我国经济技术飞速发展，钢结构技术水平的日益提高，支承电除尘器的钢结构支架（简称钢支架）得到广泛应用。

钢支架是影响电除尘器安全和经济性能的重要部件，但目前关于电除尘器这种特殊设备的钢支架设计技术还不成熟，各个厂家的设计也不尽相同。

鉴于此，对钢支架结构设计方案、材料、节点选择和设计计算方法进行总结，并给出一些设计建议，以供设计参考。

2 电除尘器钢支架设计2.1结构体系选择电除尘器钢支架常用结构体系有框架体系、柔性支架体系、框架支撑体系。

各种结构体系的典型布置如图1所示，其中框架支撑体系又分十字交叉形、人字形。

结构体系的选择对其经济效益影响很大，因此，钢支架设计时，首先应根据钢支架的几何高度、作用荷载的大小、运行操作空间选择最合理的结构体系方案。

电除尘器自重大，在地震作用时，会产生较大的水平力，结构体系还必须包括两个抗力系统，即抗重力系统和抗水平侧力系统。

图1 钢支架典型结构体系示意2.1.1 框架体系框架结构由梁与柱构成。

结构特点是空间布置灵活、安装方便，但是，抗侧刚度较小，耗钢量较大，经济性较差。

只适用于运输空间无法设置支撑的工程。

2.1.2 柔性支架体系柔性结构体系由支撑与柱构成。

电除尘器没有设置活动支座，而是将电除尘器的立柱支承连接在若干根竖直的钢支柱上，支柱之间没有连梁，每榀支架最多只有一根立柱斜撑限位，其它支柱可随电除尘器壳体热膨胀移动。

结构相对简单，耗钢量最少，但受到斜撑角度（宜30°～55°）的限制。

科 技·TECHNOLOGY54某电厂660MW机组湿式除尘器电气设备及其控制系统的设计文_陈晓凤 福建龙净环保股份有限公司摘要：本文以某电厂660MW机组湿式除尘器电气设备及其控制系统的设计为例，介绍了该项目配套湿式电除尘器的高频电源、低压设备、MNS配电柜及控制系统的设计过程。

关键词：湿式除尘器；电气设备；控制系统；设计Design of Electrical Equipment and Control System for Wet Dust Collector of 660 MWUnit in a Power PlantChen Xiao-feng[ Abstract ] Taking the design of electrical equipment and control system of wet ESP for 660 MW unit in a power plant as an example, this paper introduces the design process of high frequency power supply, low voltage equipment, MNS distribution cabinet and control system of the project.[ Key words ] wet dust collector; electrical equipment; control system; design随着我国环保标准越来越严格，特别是《煤电节能减排升级与改造行动计划（2014～2020）》规定颗粒物排放10mg/Nm3，地方政府和发电企业甚至提出5mg/Nm3，传统的燃煤电站工艺流程，前端除尘装置加湿法脱硫，之后烟气进入烟囱，很难稳定实现超低排放要求，对PM2.5细微颗粒物和气溶胶捕集能力很弱，导致烟囱经常出现“蓝烟”“酸雨”“石膏雨”等现象。

某电厂湿式电除尘器钢结构设计作者：柳芳君赵建昌来源：《建筑工程技术与设计》2014年第33期【摘要】本文先简要介绍湿式电除尘器的概念特点及现阶段研究现状，进而以实际工程为例分析了湿式电除尘器钢结构的受力特点和优化思路，采用有限元软件对钢制除尘器壁面进行静动力分析，得出器壁的压力、应力和位移变形和最不利荷载形式，另外对所取结构进行动力分析，并得到相关结论。

【关键词】湿式静电除尘器、钢结构、承载性能、受力、有限元0.引言湿式除尘器作为一种工业用环保产品，近几年几乎是以几何级数发展的。

然而湿式除尘器对钢材的大量消耗同样引起用户和设计人员的思考，其结构设计是最为关键的问题[1]。

由于某些湿式除尘器结构复杂，使用常规的计算方法即使做了比较多的简化也无法计算，对于其某些受力关键部位更是无能为力，有限元分析法是目前解决结构及受力都比较复杂的除尘器计算分析的最有效方法，它能得出各个部位应力和变形值。

1.湿式除尘器结构相关介绍湿式电除尘器是一种用来处理含湿气体的高压静电除尘设备，主要用来除去含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有害物质，是治理大气粉尘污染的理想设备。

湿式电除尘器要经历荷电、收集和清灰三个阶段。

湿式电除尘器有几种结构形式，一种是使用耐腐蚀导电材料做集尘极，一种是用通过喷水或溢流水形成导电水膜不导电的非金属材料做集尘极[2]。

根据工艺要求，湿式除尘器一般可以采用圆形、方形、多边形甚至方变圆等多种形式。

不同类型的湿式除尘器其结构虽有较大差别，但总体上一般由尘气导入装置，引水装置，水气接触本体，液滴分离器和污水（泥）排放装置组成[3]。

其结构包括上筒体、下筒体、锥体、湿式风机、轴承座、电动机。

湿式电除尘器还可分为横流式（卧式）和竖流式（立式），横流式多为板式结构，气体流向为水平方向进出；竖流式多为管式机构，气体流向为垂直方向进出。

2.工程实例中湿式静电除尘器结构计算本文利用3D3S有限元软件对山东黄台某电厂电除尘器进行静动力分析，得出最不利荷载形式，并将所得结论进行总结，主要内容有：（1）钢制除尘器壁面静态受力研究，分析出器壁的压力、应力和位移变形。
