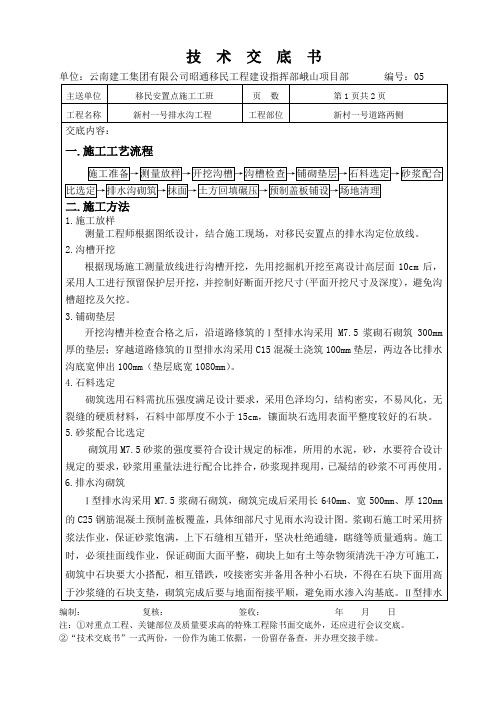

M7.5浆砌片石排水沟技术交底

单位：云南建工集团有限公司昭通移民工程建设指挥部峨山项目部编号：05
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

单位：云南建工集团有限公司昭通移民工程建设指挥部峨山项目部编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

M7.5浆砌片石施工工艺标准技术交底一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。

=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车地面附加荷载以qk辆，砌筑大型构造物。

保证地面4米范围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。

如图所示：主要尺寸可分为两种类型（详见施工图纸）。

2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。

台阶高度不宜大于0.5m。

如图所示：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如图所示排水系统。

泄水孔孔径100mm 左右，间距2～3m，按梅花形布置。

泄水孔向外坡度为5%，最后一排泄水孔应高出地面不小于200mm，泄水孔应保持直通无阻。

交底内容一、施工前准备1、施工前要由测量人员进行放线。

2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。

二、技术要求1、排水沟采用M7.5水泥砂浆片石砌筑。

2、间距10～30m设一道伸缩缝，缝宽2cm中间填沥表麻絮。

3、具体的尺寸详见后附图三、施工方法及注意事项施工开挖时采用人工配合机械开挖，开挖时要严格控制好宽度及标高，禁止出现超挖，对超挖的部分必须采用粘土回填，回填时采用打夯机夯实。

2、排水沟施工时应先施工底部的浆砌，砌筑时要严格挂线进行施工。

砌筑时要避免出现通缝现象，上下两层缝错开不小于8cm。

砌筑时墙的厚度及沟底的厚度必须符合设计要求，水沟的净空尺寸必须大于设计尺寸。

3、砌筑的片石要经试验检测合格，砌筑时禁止使用风化的片石，片石的大小要均匀，且尺寸不应小于15cm。

4、砌片用的砂采用干净的中砂，砌筑砂浆强度为M7.5号，砂浆拌合必顺采用机械拌合，砂浆拌合时要严格按照试验室的配合比进行施工，认真做好试验块的制作和养护工作，拌合场地砂浆配合比牌及拌合用料的计量设备必须齐全。

5、堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中。

6、砌筑施工时要严格按挤浆法进行施工，对不符合施工工艺要求和砌筑砂浆不饱満的要返工重做，对砌筑完的水沟应及时洒水养护。

7、沟底及沟顶采用M10号砂浆抹面，抹面的厚度为2cm。

抹面时必须对砌完的片石表面清除浮渣及洒水润湿，避免出现抹完后出现空鼓现象，对因连接不好出现空鼓的抹面要敲除重新抹面，直致符合验收标准。

8、勾缝砂浆采用M10号砂浆，勾缝里全部采用勾凹缝，凹缝的深度约比石头平面深8㎜左右，水沟砌筑时砌缝应均匀，水沟表面的石头不应太小，应使用大小均匀且平整的石砌筑表面。

对于用切割机切割出的面子石，表面平整度及砌缝宽度施工时要严格按要求施工。

三、检测程序及检测方法1、施工的排水沟表面应平整，浆砌的砂浆强度及砼的强度必须合格。

M7.5浆砌片石技术交底编号：001M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规X》〔GB50009-2001〕2、《建筑地基根底设计规X》〔GB50007-2002〕3、《砌体结构设计规X》〔GB50003-2001〕4、《建筑边坡工程技术规X》〔GB50330-2002〕5、《公路工程技术标准》〔JTG1301-2003〕6、《建筑抗震设计规X》〔GB50011-2001〕7、《砌体工程施工质量验收规X》〔GB50203_2002〕8、《沈海复线仙游〔某某界〕至南安金淘高速公路某某段A2合同段》施工图集二、设计说明挡墙形式根据设计图纸结合现场地形与土质情况确定断面尺寸形式。

地面附加荷载以q=10kpa考虑，因此地面挡墙4米X围内严禁通行重型车k辆，砌筑大型构造物。

保证地面4米X围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》〔GB18306-2001〕某某省区域划一览表，本挡墙位置根本烈度为6度，地震动峰值加速度为0.05，根本地震动反响谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙〔直立式〕。

如下列图：主要尺寸可分为两种类型〔详见施工图纸〕。

2、挡土墙根底的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将根底做成台阶式。

台阶高度不宜大于0.5m。

如下列图：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝〔或伸缩缝〕。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建〔构〕筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如下列图排水系统。

浆砌片石水沟技术交底(最新版)Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改浆砌片石水沟技术交底(最新版)交底内容：一、施工准备在施工前，技术人员应放样出排水沟的中线桩或边线桩位，现场劳务施工队伍按照桩位洒出白线。

现场使用的材料水泥、沙子、片石等必须严格进行堆放、堆码整齐。

二、施工流程施工准备→测量放样→基坑开挖→盖板排水槽施工→回填盖板排水槽两侧土方（人工夯实）三、沟槽开挖排水沟分段施工，分段放样，每25米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

四、片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术及文件的施工技术要求。

排水沟采用挤浆法分层砌筑，砂浆强度等级为M7.5，M7.5砂浆配合比为水泥：砂子：水=1：4.93：0.98（该配合比为质量比）。

每分层高度10～15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。

较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝。

技术交底记录沈建施技-20-1----------------下面是赠送的excel操作练习不需要的下载后可以编辑删除（Excel 2003部分）1.公式和函数1.（1）打开当前试题目录下文件excel-10.xls；（2）利用函数计算每个人各阶段总成绩，并利用函数计算各阶段的平均成绩；（3）“平均成绩”行数字格式都为带一位小数（例如0.0）格式；（4）同名存盘。

步骤：a)文件→在各阶段总成绩单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）→在平均成绩单元格内，点插入，点函数，选择算术平均值函数A VERAGE，出现对话框后，采用求和时的相同方法，完成操作→选中平均成绩行，点右键点设置单元格，点数字，在分类项下点数值，设小数位为1，b)确定→保存2.（1）打开当前试题目录下文件excel-13.xls；（2）根据工作表中给定数据，按“合计=交通费+住宿费+补助”公式计算“合计”数，并计算交通费、住宿费和补助的合计数；（3）所有数字以单元格格式中货币类的“￥”货币符号、小数点后2位数表现（如：￥2,115.00格式）；（4）同名存盘。

打开当前试题目录下文件excel-13.xls→在合计下的一个单元格内输入“=交通费（在该行的单元格，假如说是E3）+住宿费（同上）+补助（同上）”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）→利用求和函数，参考1中的方法完成交通费、住宿费和补助的合计→选择文件中的所有数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设置小数点后为2位，确定→保存文件→本题完成3.（1）打开当前试题目录下文件excel-2.xls；（2）根据工作表中数据，计算“总成绩”列的数据。

浆砌排水沟技术交底4篇【第1篇】浆砌排水沟施工技术交底工程项目路基工程施工内容浆砌排水沟接受交底单位路基二工区交底日期交底内容：一、安全交底内容（一）一般安全规定1、参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过三级教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

2、正确使用个人防护用品，进入施工现场必须戴好安全帽，执行安全防护措施。

严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

4、夜间作业必须有足够的照明设施，严禁用碘钨灯。

5、机械操作人员必须熟悉设备的使用性能和安全操作规程。

6、设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。

7、作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。

8、由于路面施工车辆较多，施工人员注意车行安全。

（二）针对性安全交底内容1、人工手推车推（抬）运石块时，脚手跳板应铺满：如人工抬，跳板须满足宽度大于60㎝；如用手推车，跳板须满足宽度大于150㎝。

严禁出现探头板，跳板接头处用铅丝绑扎牢固。

2、脚手架或作业平台上堆放的物品不得超过1吨，砌筑材料应随到随砌。

3、搬运砌筑材料是，应听从指挥信号；砌筑材料运到砌筑面时，作业人员应避让，待材料停稳后方可向前砌筑。

4、人工抬运大块石料时，应绑捆牢靠，抬运动作协调一致，缓慢平稳。

所用抬杠、绑绳必须仔细检查，要保证符合使用要求。

5、砌石时，不得在砌完的砌体上加工石料和用重锤锤击石料，搬运石料时不得撞击砌体和石料。

（三）施工现场用电安全1、施工现场的临时用电电力系统严禁利用大地做相线或零线；相线、n线、pe线的使用应符合要求；保护零线必须采用绝缘导线；接零保护系统的设置，应符合规定要求；当施工现场与外电线路共用同一供电系统时，按规定操作。

2、在条件恶劣的施工现场的电器设备必须采用保护接零。

3、施工现场内的机械设备及钢脚手架等金属结构应装置避雷装置，其固定的动力、控制、照明、信号及通信线路等宜采用钢管敷设；现场内所有防雷装置按规定执行。
