室内设计制图基本知识1 .2 .1 室内设计制图概述1 .室内设计制图的概念室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件,是室内装饰施工的依据。
室内设计制图就是根据正确的制图理论及方法,按照国家统一的室内制图规范将室内空间六个面上的设计情况在二维图面上表现出来,它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。
建设部颁布的《房屋建筑制图统一标准》GB /T 50001--2001 和《建筑制图标准》GB /T 50104--2001 是室内设计手工制图和计算机制图的依据。
2 .室内设计制图的方式室内设计制图有手工制图和电脑制图两种方式。
手工制图又分为徒手绘制和工具绘制两种方式。
手工制图应该是设计师必须掌握的技能,也是学习AutoCAD 2006 软件或其他电脑绘图软件的基础。
尤其是徒手绘画,往往是体现设计师素养和职场上的闪光点。
采用手工绘图的方式可以绘制全部的图纸文件,但是需要花费大量的精力和时间。
电脑制图是指操作绘图软件在电脑上画出所需图形,并形成相应的图形文件,通过绘图仪或打印机将图形文件输出,形成具体的图纸。
一般情况下,手绘方式多用于方案构思、设计阶段,电脑制图多用于施工图设计阶段。
这两种方式同等重要,不可偏废。
在本书里,我们重点讲解应用AutoCAD 2006 绘制室内设计图,对于手绘不做具体介绍,读者若需要加强这项技能,可以参看其他相关书籍。
3 .室内设计制图程序室内设计制图的程序是跟室内设计的程序相对应的。
室内设计一般分为方案设计阶段和施工图设计阶段。
方案设计阶段形成方案图( 有的书籍将该阶段细分为构思分析阶段和方案图阶段) ,施工图设计阶段形成施工图。
方案图包括平面图、顶棚图、立面图、剖面图及透视图等,一般要进行色彩表现,它主要用于向业主或招标单位进行方案展示和汇报,所以其重点在于形象地表现设计构思。
施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图,它是施工的主要依据,因此它需要详细、准确的表示出室内布置、各部分的形状、大小、材料、构造做法及相互关系等各项内容。
室内设计工程制图介绍(doc 23页)室内设计工程制图2005年5月第三次修改)谢宏刚2005.05.广州《室内设计工程制图》谢宏刚第一章学习室内设计工程制图的任务第一节什么是室内设计室内设计就是在特定的客观条件下,营造和建造一个满足人们工作、生产和生活需要的具有社会性、物理性和精神性的空间环境。
室内设计涵盖了建筑设计中的功能、环境、建筑形态的表达和材料技术、工程技术的应用等方面的内容。
随着建筑物的多元性使用越来越广泛,人们对科学技术的不断掌握,社会生产活动和人们对生活要求越来越具有个性化的时候,室内设计也由此而产生,并形成了一个规模宏大的行业。
它是建筑设计的继续和延伸。
狭义的室内设计,是指人们对建筑室内空间的界面及构造进行装修装饰,完成对构造物的围护遮蔽和装潢,满足观感;广义的室内设计则是指人们通过科学的手段,运用现代的技术,融合感性的人文理念对工作和生活环境的创造过程。
现代室内设计是以建筑空间为基础,以使用功能为依据,承担着对建筑物以及它的空间环境赋予生命和使用价值的责任。
它是建筑单元之中,科学技术和人文理念集中的、具体的反映。
它主导着建筑空间的二度创造。
第二节室内设计的分类室内设计涉及的内容非常广泛和丰富,了解和掌握了它的分类有利于有针对性地展开工作。
一般的室内设计分类可以根据以下几方面划分:1、按使用类别区分按使用类别有公共建筑、居住建筑、工业建筑、农业建筑等。
1)公共建筑为工业生产服务的各类建筑,如生产车间、辅助车间、动力用房、仓储建筑等。
4)农业建筑用于农业、牧业生产和加工用的建筑,如温室、畜禽饲养场、粮食与饲料加工站、农机修理站等。
2、按使用周期区分对建筑装修的使用周期,根据使用要求的不同有不同的使用周期,一般把五到十年作为一个公共建筑空间的装修寿命周期。
使用了五年,应该对装修结构和设备系统进行全面的检修和维护保养,对装修饰面进行翻新,对不适用的地方进行调整和改造;使用了十年,基本要对装修进行全面的改造。

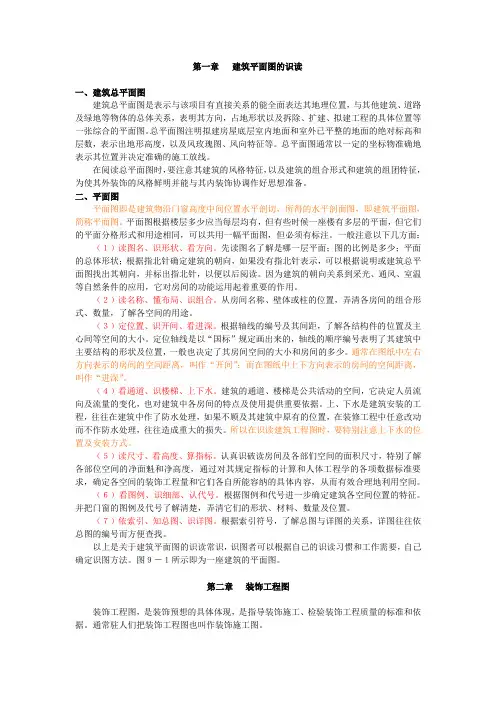

第一章建筑平面图的识读一、建筑总平面图建筑总平面图是表示与该项目有直接关系的能全面表达其地理位置,与其他建筑、道路及绿地等物体的总体关系,表明其方向,占地形状以及拆除、扩建、拟建工程的具体位置等一张综合的平面图。
总平面图注明拟建房屋底层室内地面和室外已平整的地面的绝对标高和层数,表示出地形高度,以及风玫瑰图、风向特征等。
总平面图通常以一定的坐标物准确地表示其位置并决定准确的施工放线。
在阅读总平面图时,要注意其建筑的风格特征,以及建筑的组合形式和建筑的组团特征,为使其外装饰的风格鲜明并能与其内装饰协调作好思想准备。
二、平面图平面图即是建筑物沿门窗高度中间位置水平剖切,所得的水平剖面图,即建筑平面图,简称平面图。
平面图根据楼层多少应当每层均有,但有些时候一座楼有多层的平面,但它们的平面分格形式和用途相同,可以共用一幅平面图,但必须有标注。
一般注意以下几方面:(1)读图名、识形状、看方向。
先读图名了解是哪一层平面;图的比例是多少;平面的总体形状;根据指北针确定建筑的朝向,如果没有指北针表示,可以根据说明或建筑总平面图找出其朝向,并标出指北针,以便以后阅读。
因为建筑的朝向关系到采光、通风、室温等自然条件的应用,它对房间的功能运用起着重要的作用。
(2)读名称、懂布局、识组合。
从房间名称、壁体或柱的位置,弄清各房间的组合形式、数量,了解各空间的用途。
(3)定位置、识开间、看进深。
根据轴线的编号及其间距,了解各结构件的位置及主心间等空间的大小。
定位轴线是以“国标”规定画出来的,轴线的顺序编号表明了其建筑中主要结构的形状及位置,一般也决定了其房间空间的大小和房间的多少。
通常在图纸中左右方向表示的房间的空间距离,叫作“开间”;而在图纸中上下方向表示的房间的空间距离,叫作“进深”。
(4)看通道、识楼梯、上下水。
建筑的通道、楼梯是公共活动的空间,它决定人员流向及流量的变化,也对建筑中各房间的特点及使用提供重要依据。
上、下水是建筑安装的工程,往往在建筑中作了防水处理,如果不顾及其建筑中原有的位置,在装修工程中任意改动而不作防水处理,往往造成重大的损失。
工程制图简单介绍工程制图是工程设计中不可或缺的一环,它通过平面图、剖面图、立面图等形式,将设计师的想法和构思转化为可供施工参考和实施的可视化图纸。
本文将从工程制图的基本概念、分类和常用符号等方面进行简单介绍。
一、基本概念工程制图是工程设计中的一项重要任务,它是将设计师的构思和意图转化为图纸的过程。
通过制图,设计师可以将抽象的设计思想具象化,方便施工人员按图纸进行施工,并确保工程的质量和安全。
二、分类根据不同的要求,工程制图可以分为平面图、剖面图和立面图等不同类型。
1.平面图平面图是将建筑或工程物体的上视图或平面图案表达出来的图纸。
平面图一般包括地形图、平面布置图、电气布置图、机械布置图等。
地形图是描述地面高程和地物位置的图纸,平面布置图是描述建筑物内的布置和分区的图纸,电气布置图是描述电力系统的分布和布线的图纸,机械布置图是描述机械设备的安装和布置的图纸。
2.剖面图剖面图是将建筑或工程物体的横切面图案表达出来的图纸。
剖面图一般有立面剖面图和平面剖面图。
立面剖面图是将建筑物或工程物体的侧视图进行剖面展示,以展示结构、设备或管线等细节。
平面剖面图是将建筑物或工程物体的水平切面图案表达出来的,以展示分区、包围结构和设备等细节。
3.立面图立面图是将建筑或工程物体的正立面图案表达出来的图纸。
立面图一般用于展示建筑物或工程物体的立面轮廓、窗户、门、墙面材料和装饰等。
三、常用符号工程制图中使用了许多符号和标记来表达设计师的构思和意图。
下面是一些常用的符号和标记:1.地形符号:用于表示地形地貌、土质条件、植被等信息。
2.结构符号:用于表示建筑物或工程物体的结构类型、构件形状和尺寸等信息。
3.管道符号:用于表示管道系统的布局、位置、材质和连接方式等信息。
4.电气符号:用于表示电线、电缆、开关和插座等电气元件的连接方式和位置等信息。
5.机械符号:用于表示机械设备的位置、尺寸和连接方式等信息。
四、制图流程在进行工程制图时,一般需要经过以下几个步骤:1.收集设计资料:包括设计需求、施工规范和技术要求等。
