变频调速器的节能节电技术原理及其应用技术

一、变频调速技术的作用和节能原理1、变频节能：为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

电机不能在满负荷下运行，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费，在压力偏高时，可降低电机的运行速度，使其在恒压的同时节约电能。

当电机转速从 N1 变到 N2时，其电机轴功率（P）的变化关系如下：P2／ P1 = （N2/N1）3 ，由此可见降低电机转速可得到立方级的节能效果。

2、动态调整节能：迅速适应负载变动，供给最大效率电压。

变频调速器在软件上设有 5000次/秒的测控输出功能，始终保持电机的输出高效率运行。

3、通过变频自身的V/F功能节电：在保证电机输出力矩的情况下，可自动调节V/F曲线。

减少电机的输出力矩，降低输入电流，达到节能状态。

4、变频自带软启动节能：在电机全压启动时，由于电机的启动力矩需要，要从电网吸收 7 倍的电机额定电流，而大的启动电流即浪费电力，对电网的电压波动损害也很大，增加了线损和变损。

采用软启动后，启动电流可从0 -- 电机额定电流，减少了启动电流对电网的冲击，节约了电费，也减少了启动惯性对设备的大惯量的转速冲击，延长了设备的使用寿命。

5、提高功率因数节能：电动机由定子绕组和转子绕组通过电磁作用而产生力矩。

绕组由于其感抗作用。

对电网而言，阻抗特性呈感性，电机在运行时吸收大量的无功功率，造成功率因数很低。

采用变频节能调速器后，由于其性能已变为：AC－－ DC －－AC，在整流滤波后，负载特性发生了变化。

变频调速器对电网的阻抗特性呈阻性，功率因数很高，减少了无功损耗根据负载转速的变化要求，通过改变电动机工作电源频率达到改变电机转速的目的，以获得合理的电机运行工况。

在不同的转速情况下，均保持较高的运行效率，不仅降低了电能消耗，同时能改善启动性能，保护电机及负载设备免受瞬时启动的冲击，延长其工作寿命，还提高电动机和负载设备的工作精确度，实践证明，变频技术用于风机、泵类设备驱动控制场合取得了显著的节电效果，普遍节电达到30-50%。

和 显著 的节 能效 果 ， 工 业上 得到 了广泛 应用 。９ 在 Ｏ年
２ 节能原理
泵是 一种 平方 转矩 负载 ， 其转速 与流量 Ｑ、 程 扬
Ｈ 及 泵 的轴功 率 Ⅳ 的关 系如 下 式所示 ：
Ｑ１ ＝Ｑ２ １ｎ ） （ ／ ２ Ｈ１ 一Ｈ ２ １ ｎ ） （ ／ ２ Ｎ１ 一Ｎ２ １ｎ ） （ ／ ２。
摘 要： 论述 了变频器 在 节能方 面的应 用和 节能原 理 文献标识 码 ： Ｂ 关键词 ： 变频器 ； 节能 ； 原理 中图分类 号 ： ＴＮ７ ７
Ｔｈ ｐ ｉａ ｉ ｎ ａ ｄ Ｅｎ ｒ ｙ ｓ ｖ ｎ ｉ ｃｐ ｅ ｏ ｅ ｕ ｎ ｙ ｅ Ａｐ ｌ ｔｏ ｎ ｅ ｇ － ａ ｉ ｇ Ｐｒｎ ｉ ｌ ｆＦｒ ｑ ｅ ｃ ｃ Ｃｏ ｖ ｒ ｅ ｎ ｔ ｅ Ｒｅ ｐ ｃ ｆＥｎ ｒ ｙ－ Ｅｃ ｎ ｍｉａ ｉ ｎ ｎ ｅ ｔ ｒ ｉ ｈ ｓ ｅ ｔｏ ｅ ｇ － ｏ ｏ ｚ ｔｏ
ＬＩ Ｄ ｅ ｌｎ — ｉ
（ ａ ｅ ｙ Ｓ ｐ ｒ ｉｏ ｙ Ｄｅ ａ ｔ ｎ ｆＳ ｕ ｎ ｙ ｓ ａ ｉ ｅ Ｉ ｄ ｓ ｒ ｏ ｐ，Ｈｅｌ ｎ ｊ ｎ ５ ４ Ｓ ｆｔ ｕ ｅ ｖｓ ｒ ｐ ｒｍｅ ｔｏ ｈ ａ ｇ ａ ｈ ｎ Ｍ ｎ ｎ ｕ ｔｙ Ｇｒ ｕ ｉ ｇｉ ｇ １ ３ ， ｏ ａ ５ １
Ｃｈ ｎ ） ｉａ
Ａｂｓ ｒ ｃ Ｔｈ ｐ ｌ ａ ｉｎ ａ ｄ ｅ ｅ ｇ ｔ ａ ｔ： ｅ ａ ｐｉ ｔ ｎ ｎ ｒ ｙ— ｓ ｖｎ ｒｎ ｉｌ ｆ ｆｅ ｕ ｎ ｙ ｃ ｎ ｅ ｔｒ ｉ ｈ ｅ ｐ ｃ ｆｅ ｅ ｇ ｃ ｏ ａ ｉｇ ｐ ｉｃｐ ｅ ｏ ｒ ｑ ｅ ｃ ｏ ｖ ｒｅ ｎ ｔ ｅ ｒ ｓ ｅ ｔ ｏ ｎ ｒ ｙ—
文章编号 ：０４ ２９ ２ｏ ）ｌ Ｏｏ ２ １０－ ８Ｘ（ｏ６ ｏ—Ｏ ３ —ｏ

摘要 ： 利用 Ｆ０ ８５型 电 子秤 取 代 老 式 ８ 一Ｓ ５ ＷＡ型 电子 秤 ， 现 电 子 秤 的更 新 换 代 ， 高 ３ Ｗ 包 装 机 实 提 Ｔ 的包 装 精 度 和包 装 速 度 ， 降低 维 修 费 用 。 关键词 ： 电子 秤 ；Ｃ机 ； 号 转 换 ； 感 器 Ｐ 信 传
技术 ， 可能取得显著 的节能 降耗效果 ， 就 同时带 来如
下 的好处 ：
观 ， 电效率 达 ６ 节 ０％。具 体情况 如下 ：

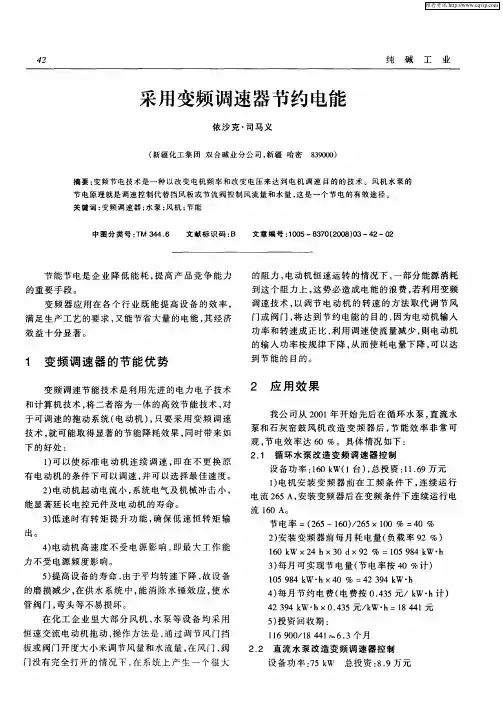

２ １ 循 环 水 泵 改 造 变 频 调 速 器 控 制 ．
１ 可以使 标准 电 动机 连续 调 速 ， ） 即在 不更 换 原 有 电动机 的条 件下可 以调速 ， 可以选择最 佳速 度。 并 ２ 电动机起 动电流小 ， ） 系统 电气 及机械 冲击 小 ， 能显著 延长 电控元件及 电动机 的寿命 。
２ 应 用 效 果
我公 司从 ２ ０ 年开始 先后在循 环水 泵 ， 流水 ０１ 直
泵和石 灰窑鼓 风机 改 造 变频 器后 ， 能 效率 非 常可 节
和计 算机 技术 ， 二者溶为一 体的高效 节能技 术 ， 将 对
于 可 调 速 的 拖 动 系 统 （ 动 机 ） 只 要 采 用 变 频 调 速 电 ，
门或阀 门 ， 将达 到节 约电能 的 目的 ， 因为电动机输入
功率 和转速成 正 比 ， 利用调 速使流 量减少 ， 电动机 则 的输入 功率按规 律下 降 ， 而使耗 电量下 降 ， 以达 从 可
到节 能 的 目 的 。
１ 变频 调 速器 的节能 优 势
变 频调速节 能技术是利 用先进 的电力 电子技术
板 或阀 门开度大小 来调节风 量和水 流量 ， 风门 、 在 阀

变频调速系统技术原理及应用随着科技的不断发展，变频调速系统技术在工业领域中的应用越来越广泛。

变频调速系统是一种能够实现机械设备调速的技术，通过改变电源给电机供电的频率，实现电机的转速调节。

本文将介绍变频调速系统的技术原理以及在工业中的应用。

首先，电力电子器件是变频调速系统的核心组成部分。

变频调速系统通常采用交流到直流再到交流的方式，将电源提供的交流电转换为直流电，并通过逆变器将直流电转换为交流电。

这样就可以通过改变逆变器输出的交流电的频率来实现电机的调速。

其次，电机也是变频调速系统的重要组成部分。

电机是将电能转换成机械能的装置，根据工作方式的不同，可以分为直流电机和交流电机。

在变频调速系统中，通常采用交流电机，其中三相异步电机是应用最为广泛的一种。

通过改变电源供电的频率，可以改变电机的转速。

最后，运动控制系统是变频调速系统的关键组成部分。

运动控制系统通过对电机的控制，实现对机械设备的调速。

运动控制系统通常包括传感器、控制器和执行机构三个部分。

传感器用于感知电机的实时状态，控制器根据传感器的反馈信号，计算控制策略，并通过执行机构控制电机的转速。

变频调速系统在工业中有着广泛的应用。

首先，在机械加工领域，变频调速系统可以精确控制机床的进给速度，提高工件加工的精度和效率。

其次，在风机和水泵等风力和水力传动系统中，变频调速系统可以根据实际需要调整电机的转速，提高系统的稳定性和节能效果。

此外，在电梯和输送带等输送设备中，变频调速系统可以平稳控制设备的起停和运行速度，提高设备的使用寿命和安全性。

总体而言，变频调速系统技术是一种有效的实现机械设备调速的技术。

通过改变电源给电机供电的频率，可以实现对电机的转速调节。

变频调速系统在工业中有着广泛的应用，可以提高设备的性能和效率，降低能源消耗，同时也提高了工作环境的安全性。

随着科技的不断进步，相信变频调速系统技术将进一步得到发展和应用。

要： 近几年来 ， 经济得到了迅速的发展 ， 随之 而来的信息技 术、 电子技术 ， 和计算机的技 术也有了较快的发展，变频器的使 用， 使技术 水平 应用
也得到了不断的提 高， 对能源的节约力度也进一 步增 强。变频技术的使 用， 对推进我 国构建可行 的节约型社会， 提供了 较 大的技 术支持。 关键词 ： 变频器 节能技术原理
而 且 在 震 动 的 时候 对 阀 门 和 挡 利 用 效 率 。 化 主要 是 通 过 半 导 体 元 件 来 完 成 的 ， 之 后 大 的 电 流 ， 电机 功 率 的 因 数 也 相 应 得到 提 板 的 损 害 也 是非 常大的， 对 管 路 和 设 备 的 高 ， 这 样 就使 电机 的运 行更 加 经济 。 再 将 交 流 电转 化成 为直 流 电 ， 在 逆 变器对 电 流 和 电压 进 行调 控 的 同时 使 机 电设 备 达 到 使 用 寿 命 也 是 非 常不 利 的 。 变 频 装 置 的 使 无 极 调 速 的 程度 。 总而言之， 变频 技 术 就 是 用 ， 利 用变 频 器软 启 动 的功 能 ， 使 启 动的 电 ５ 结 语 通 过 电流 改 变 频 率 来 对 电机 的 转 速 进 行 控 流 从 零 开 始 ，最 大 的 值 也 不 会 超 过 额 定 电 变频 技 术 的 使用 提 高 了产品 质量 ， 降低
个 例子， 一 台功 率 是 ５ ５ｋ Ｗ的水泵电机 ， 将
它 的 转 速调 到 原 来转 速 的 ８ ０ ％的 时 候 ， 它 的 需 要 频 繁 地 对 流 量 进行 调 整 ， 所 以根 据 现
其 在 电能 上 的 消 耗 以 及 挡 板 、 阀 门 等 一 些 耗 电量 是 ２ ８ ｋ ｗ／ ｈ ， 省 电率 是 ４ ８ ％。 但 是 如 场 的实 际情 况和 需 要 ， 确 定 出电动 机 实际工 ０ ％的 时候 ， 耗 电量 就 作 的 频 率是 ４ Ｏ ＨＺ ， 并 且 采 取 了手 动 控制 的 设 备 的节 流 损 失 ， 还 有 对 它们 的 日常的 维 修 果 将 转 速调 到 原 来的 ５ 千 瓦每 小 时 ， 省 电率达 到 ８ ７ ％。 和 维 护 的 费用 几乎 占成 本的 ２ ０ ％， 这 是 一 笔 变 成 了６ 不小 的 生 产 费 用的 开支 ， 随 着 经济 的发 展 ， ２ ． ２ 采 用功 率因 数补 偿 方式 进 行 节能 改革不断深 入， 市 场 竞 争 不 断加 剧 ， 节 能 降

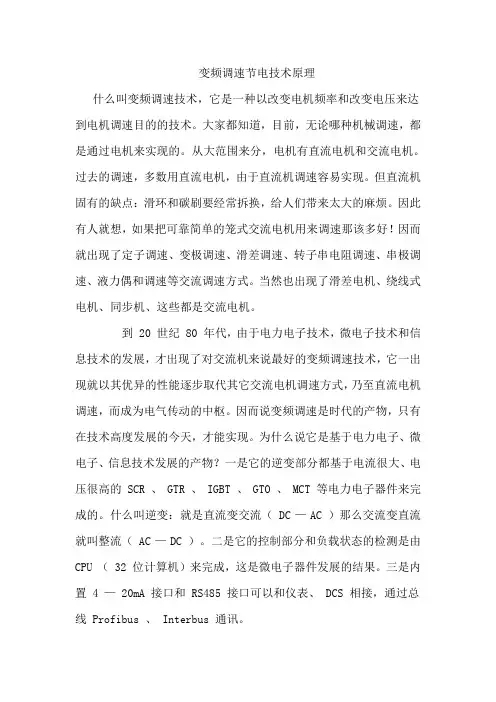

变频调速节电技术原理什么叫变频调速技术，它是一种以改变电机频率和改变电压来达到电机调速目的的技术。

大家都知道，目前，无论哪种机械调速，都是通过电机来实现的。

从大范围来分，电机有直流电机和交流电机。

过去的调速，多数用直流电机，由于直流机调速容易实现。

但直流机固有的缺点：滑环和碳刷要经常拆换，给人们带来太大的麻烦。

因此有人就想，如果把可靠简单的笼式交流电机用来调速那该多好！因而就出现了定子调速、变极调速、滑差调速、转子串电阻调速、串极调速、液力偶和调速等交流调速方式。

当然也出现了滑差电机、绕线式电机、同步机、这些都是交流电机。

到 20 世纪 80 年代，由于电力电子技术，微电子技术和信息技术的发展，才出现了对交流机来说最好的变频调速技术，它一出现就以其优异的性能逐步取代其它交流电机调速方式，乃至直流电机调速，而成为电气传动的中枢。

因而说变频调速是时代的产物，只有在技术高度发展的今天，才能实现。

为什么说它是基于电力电子、微电子、信息技术发展的产物？一是它的逆变部分都基于电流很大、电压很高的 SCR 、 GTR 、 IGBT 、 GTO 、 MCT 等电力电子器件来完成的。

什么叫逆变：就是直流变交流（ DC —AC ）那么交流变直流就叫整流（ AC —DC ）。

二是它的控制部分和负载状态的检测是由 CPU （ 32 位计算机）来完成，这是微电子器件发展的结果。

三是内置 4 — 20mA 接口和 RS485 接口可以和仪表、 DCS 相接，通过总线Profibus 、 Interbus 通讯。

调速节能原理从二个方面来说明：1、风机水泵的节电原理就是用调速控制代替挡风板或节流阀控制风流量，这是一个节电的有效途径。

在用档风板控制额定风量 Q1 =100% 输出时，则轴功率 N1 与面积 AH1 OQ1 成正比，若风量减半Q2 =50% 输出时，则轴功率 N2 与面积 BH2 OQ2 成正比，它比 N1 减少不多，这是因为需要克服档风板阻力增大风压所致。

变频器节能节电原理及其应用变频器是一种电力设备，其原理是通过控制电机的转速，实现对电力消耗的调控。

变频器通过改变电机的输入电压和频率，使电机能够根据负载的需求来进行转速调节，从而达到节能节电的目的。

1.调速控制：传统电机的转速往往是固定的，当负载变化时，输出功率的需求也可能不同。

而变频器可以根据负载的需求，通过调节电机的转速来实现输出功率的调节，避免了转子过早磨损和能量的浪费。

2.高效率工作：普通电机往往工作在额定功率下，当负载小于额定功率时，电机的效率会大大降低。

而变频器通过调节电机的输入电压和频率，使电机能够工作在最佳工作点，提高电机的效率，最大程度地减少损耗。

3.节约能源：传统电机在启停过程中需要一定的起动电流，而变频器可以通过控制启停过程，减少起动电流，从而节约了能源的使用。

此外，由于变频器可以实现电机在不同负载下的转速调节，使电机在工作时始终保持高效率，减少能源的浪费。

4.降低峰值需求：变频器还可以通过调节电机的输出功率，降低电网的峰值需求。

电网通常需要满足峰值负荷，而变频器可以根据负载的实际需求来调节电机的输出功率，减少电网的负荷需求，从而减轻了电网的负担。

变频器的应用主要有以下几个方面：1.电机驱动：变频器可以应用在各种电机驱动系统中，如电梯、空调、风机等，通过调节电机的转速来满足负载的需求，并实现节能节电的效果。

2.照明系统：变频器可以应用在照明系统中，通过调节灯具的亮度，实现对照明系统的能耗控制。

3.水泵系统：变频器可以应用在水泵系统中，通过调节水泵的转速，控制水流量，实现节能节水的效果。

4.风力发电：变频器可以应用在风力发电系统中，通过调节风机的转速，使其在不同风速下保持最佳工作状态，提高风力发电的效率。

总的来说，变频器通过调节电机的转速，实现对电力消耗的调控，达到节能节电的目的。

其应用广泛，不仅可以应用在各种电机驱动系统中，还可以应用在照明系统、水泵系统和风力发电系统等领域，为节约能源、减少能源浪费做出了重要贡献。

据 统 计 全 国 每 年 的 发 电量 有 一 半 消 耗
更 新 换 代 的理 想调 速 装 置 。 ０ 纪 ８ 年 在 电 机 上 ， 中绝 大 部 分 的 电机 为结 构 简 机 、 升 机 、 水 泵 、 压 泵 等 设 备 ， 些 设 白２ 世 Ｏ 其 提 补 加 这 代 被 引进 中 国 以 来 ， 频 器 作 为 节 能 应 用 单 、 便 实 用 、 修 量 很 少 的 鼠 笼 式 电 机 ， 备多 数 用交 流 电机 驱动 ， 变 方 维 功率 均 在几 百 千 瓦 中越 来 越 重 要 的 自 动 化 设 备 ， 到 了快 速 例如 各 种 泵 的 电机 、 冷 式 压 缩 电机 ， 得 制 多功 以上 ， 的 高 达 数 千甚 至 上 万 千 瓦 ， 耗 电 有 消
１ 变频器 与节能
９ 如果 流 量 下 降到 额 定 流量 的 过 大 ， 回路 饱 和 ， 重 时 将 烧 毁 电机 。 磁 严 因 少４ ％的功 率 。 ０ 感应 电动 机转 速 可 控 制 在 额 定转 速 此 频 率 与 电 压 成 比例 改 变 ， 改 变 频 率 的 ５ ％时 ， 即
变频 器主 要 用 于 交流 电动 机 （ 步 电 动 同 时 控 制 变 频 器输 出 电压 使 电机 的 磁 通 保 的 ５ ％运行 ， 轴 功率 为额 定 功率 的 １ ％， 异 ０ 其 与 ３ 机 或 同 步 电 动机 ） 速 的 调 节 ， 公 认 的 交 持 一 定 ， 免 弱 磁 和 磁 饱和 现 象 的 产 生 。 转 是 避 采用挡板调节相比 ， 可减 少 ８ ％的 功 率 。 ７ 流 电动 机 最 理 想 、 有 前途 的调 速 方 案 。 最 除 根据 以 上分 析 ， 变频 调 速 技 术可 应 用 在

变频器节能技术原理及应用近几年来，科学技术不断进步，经济也得到了突飞猛进的发展，变频器节能技术广泛的应用到了各行各业中，推动了我国变频器相关技术的发展。

现在许多企业应用了变频器技术，对电器设备的效率有很大的提升。

本文主要介绍了国内外变频器的发展现状、变频器的节能原理以及变频节能技术在生产中的应用。

标签：变频器；节能技术；应用原理引言变频器节能技术最早应用于上世纪八十年代，变频器节能技术自应用以来，便作为交流电动机的调速、节能的重要设备。

变频器的优点是有利于交流电动机在工作时节约能源、降低耗材、改善工艺、改善生产环境与提高生产质量等。

正是因为变频器节能技术的这些优点，才使得他更有竞争力，它改变了传统的电动机变级调速和直流调速的方法，提高了交流电动机的工作的效率，促进了变频器在节能方面的发展和应用，成为了现代最为合理的设备调速方案。

1、变频器的发展现状1.1 国内发展现状目前，国内低压变频厂商较多，生产的变频产品多是中小功率的，对于生产高压大功率变频产的商家很少。

只有个别企业，因具备科研能力和资金实力才能研制并生产高频变压器。

而且国内只有少部分中、高压电机进行了变频条数改造。

高压变频器的品种和性能依然处于发展阶段，每年市场需要大量的进口产品。

1.2 国际发展现状在国外，高压变频技术已经发展成熟，各大品牌的变频器生产商都已经形成了系列化的产品，而且都已经实现了数字化控制系统。

其中，国外品牌的一大特点就是工艺水平完善。

目前，发达国家的变频器应用非常广泛，只要有电机的场合，就会发现变频器的存在。

2、变频器的节能原理变频器的节能原理是将微电子技术和变频技术进行结合，通过调节和控制电机的工作电源方式来实现对电机电力设备的控制。

一般情况下，因变频器节能途径的不同将变频器分为调速节能变频器、提高功率因素节能变频器和软启动节能变频器。

2.1 变频调速节能在实际生产中，我们可以借助变频器进行变频调速，来降低设备的运转速度，从而降低能源的消耗，最终实现节能。

变频器的原理及应用技术1. 变频器的原理变频器，又称为交流调速装置，是一种将电力频率和电压进行变换，从而实现交流电机调速的电气设备。

变频器通过改变电机的供电频率和电压，实现对电机的转速控制。

其工作原理主要包括以下几个方面：1.整流：变频器首先将输入的交流电源信号转换为直流电压信号，这一步骤由整流回路完成。

整流回路由整流桥和滤波电容组成，通过将交流电压转换为直流电压，并平滑输出。

2.逆变：直流电源经过整流后，进入逆变回路，通过将直流电压逆变为交流电压，实现对电机的供电频率和电压的调整。

逆变回路由逆变桥和滤波电感组成，通过高频开关器件控制逆变桥，将直流电压转换为可变频率和电压的交流电压。

3.控制：逆变回路控制模块通过控制逆变桥的开关频率和相位，改变输出交流电压的频率和电压大小，从而实现对电机的转速调整。

控制模块通常采用现代的数字控制器，可以根据需求精确地控制变频器的输出。

2. 变频器的应用技术变频器作为调速控制设备，广泛应用于各种工业领域。

以下是变频器在工业应用中的一些常见技术和特点：1.节能降耗：传统的电阻调速和机械调速方式存在能源消耗大和能效低的问题。

而变频器通过调整电机的转速，避免了在启动和停止过程中产生的能量损耗，实现了节能降耗的效果。

2.精确控制：通过数字控制技术，变频器能够精确控制电机的转速和运行状态，满足精密机械设备对转速和位置的精确要求。

例如，在纺织、印刷等行业中，变频器可以实现对纺织机、印刷机等设备的精确控制，提高生产效率和产品质量。

3.多功能操作：现代变频器具有丰富的功能和操作模式。

通过数字界面，操作人员可以设定和调整变频器的参数，实现各种工作模式的切换和调整，提高设备的灵活性和可靠性。

4.电机保护：变频器可以对电机进行多方面的保护。

例如，通过监测电机的电压、电流、温度等参数，及时发现故障和异常情况，保护电机不受损坏。

此外，变频器还可以通过限制电机的最大转矩和电流，保护设备免受过载和短路等危险。

ＺＨＡＮ ｎ — ｉ ｇ Ｙｏ ｇ— ｎ ｎ
（ｃ ｏｌ ｆ ｎｏｍ ｔ ｎＥ ｇ ｅｒ ｇ Ｈ ｉｏ ｏｌ ｅｏ ｃｎ ｍ ｃ， ａ ｏ ， ７ ２ ３ Ｈ ｉａ ） Ｓｈ ｏ ｏ ｆ ａｉ ｎ ｉ ｅ ｎ ， ａ ｕＣ ｌ ｇ ｆ ｏ ｏ ｉ Ｈ ｉ ｕ ５ ０ ０ ， ａｎ ｎ Ｉ ｒ ｏ ｎ ｉ ｋ ｅ Ｅ ｓ ｋ
二 、 频 调 速 原 理 变
究方 向 ： 气 自动 化 ． 电 电子 技 术 。
８８ ・
・
第 ９卷 第 ２ 期
Ｖｏ ． １ ９ Ｎ ． ｏ２
海 口 经 济 学 院 学 报
Ｊ ｕｎ ｌｏ ｉｏ ｌ ｇ ｆＥ ｏ ｏ ｃ ｏ ｒ ａ ｆ Ｈａｋ ｕＣｏｌ ｅｏ ｃ ｎ ｍｉｓ ｅ
２ １ 年 ６月 ００ Ｊ ｎ２０ ｌ０ ｕ ．
Ａｂ ｔａ ｔ ｒｑ ｅ ｃ ｏ ｅｔｒ ｉ ｔｅ ｍａｎ ｃ ｎ ｅｔ ｇ ｗａ ｏ ｈ ｓ ｎ ｈｏ ｏ ｓ ｍｏｏ ， ｓｒ ｃ ：Ｆ ｅ ｕ ｎ ｙ Ｃ ｎｖ ｒｅ ｓ ｈ ｉ ｏ ｖ ｒｉ ｙ ｆｒ ｔｅ ａｙ ｃ ｒｎ ｕ ｔｒ ｎ ｗｈ ｓ ｏ ｖ ｒ ｎ ｕ ｃｉｎ ｉ ｅ ｃ ｌ ｎ ｉ ｎ ｅｆｌｅ ｅｇ ａ ｉｇｆｎ ｔ ｎ Ｓ ｔｉ ｇ ｏ ｏ ｂ ｏｅ ｃ ｎ ｅｔ ｇ ｆｎ ｔ ｓ ｘ ｅｌ ｔｗ ｔ ｗｏ ｄ ｒｕ ｎ ｒｙ ｓｖｎ ｕ ｃｉ Ｏ ｉ ｓ ｏ ｄ ｔ ｅ ｉ ｏ ｅ ｈ ｏ ｂ ｓｄ ｉ ａ ｓａ ｄｐ ｍｐ ｉｈ ｗ ｒ ｒｖ ｉ ｎ ． ｕ ｅ ｎｆｎ ｎ ｕ ｓｗｈｃ ｏ ｔ ｐ ｅ ａｌ ｇ ｈ ｉ
（ 口经济 学院 信息工 程学 院， 海 海南 海 口 ５ ０ ０） ７２３
摘 要 ： 变频 调速 技 术是异 步 电动机 最主 要 的调速 方 式 ， 速性 能优越 、 调 节能 效果 显 著 ，

变频器在节能降耗中的应用随着能源资源的日益紧缺和环境污染的不断加剧，节能降耗成为了各个行业迫切需要解决的问题。

在工业生产中，电动机的能效一直是重要的研究方向。

而变频器作为一种调节电动机转速的重要工具，在实现节能降耗方面发挥了重要的作用。

本文将探讨变频器在节能降耗中的应用以及其优势。

一、变频器的原理及工作方式变频器是一种用于调节电动机转速的装置。

它通过改变电源输入的频率，控制电动机的转速。

其基本原理是将交流电转换成直流电，然后再将直流电通过PWM（脉宽调制）技术转换成可控的交流电。

通过改变PWM的占空比，即改变脉冲的宽度，可以实现对电动机转速的精确控制。

二、1. 调速功能传统的电动机通常只能以满负荷运行，无法根据实际需要进行调速。

而变频器具有灵活的调速功能，可以根据生产需求实时调整转速，从而避免不必要的能耗。

例如在风机、水泵等设备中使用变频器，可以根据实际需要合理地控制转速，降低能耗。

2. 调压功能在一些工业生产中，一些设备需要以不同的压力运行。

通过使用变频器，可以根据设备需求实时调整电机输出的电压，从而实现精确的压力控制，节约能源。

3. 调频功能在一些特定应用领域，如电磁炉、感应加热器等，变频器可以实现对频率的精确调整。

通过调整频率，可以使设备工作在最佳工作状态，提高工作效率，降低能耗。

三、变频器在节能降耗中的优势1. 调速范围广变频器可以实现电机的连续调速，调速范围广。

由于变频器可以根据实际工作需求精确控制转速，可以将电机的运行状态保持在较佳点，减少能源的浪费。

2. 节约电能采用变频器可以根据实际需要调整电机的转速，使其运行在最佳状态下，减少电能的浪费。

一些研究表明，与传统驱动方式相比，采用变频器可以实现30%以上的节能效果。

3. 增加设备寿命由于变频器可以减少电动机的启停次数，降低电机的负荷变化，从而延长设备的使用寿命，降低维护成本。

4. 减少噪音污染变频器控制下的电机可以实现较低的转速运行，减少了机械摩擦和空气阻力带来的噪音，减少了对周围环境的污染。

１ 变频 器 工作原 理 简述
变 频 器 是利 用 电力 半导 体 器 件 的通 断 作 用 将 电源 工频 变换 为 另一 频 率 的 电 能控 制 装 置 。它 是按 一 定 规 律 通过 改 变 脉 冲列 的脉 冲 宽度 或 幅 度 ， 来 调 节 输 出量 和 波形 ， 从 而实 现 电 动机 电 压 和频 率 的平 滑变 化 。 变 频 器 调速 技 术 的 基本 原 理是 根 据 电动 机 转速 与 工作 电源 输入 频 率成 正 比的关 系 ： ｎ ＝ ６ ０ ｆ （ １ 一 ｓ ）， ｐ 式中 ： ｎ 一转速 ；
电压 ～ 频率 协 调 控制 分 为 基频 （ 额定 频 率 ）以下 和 基 频 以
上 两种 情况 。基 频 以下是 恒转 矩调 速 ， 基频 以上是 恒功 率调 速 ，
ｓ 一 电动机转 差 率 ； ｐ 一 电 动机磁 极 对数 。
电动 机 的磁 极 对 数 虽然 可 以根据 绕 组 大 小 而变 化 ， 但 是 其 速 度 的改 变 不 能在 一 台电 动 机 的同 一 个绕 组 内实 现 。双绕 组 电 动 机 通 过 切 换绕 组 电 源虽 然 实 现 了 速度 调整 ， 但速度变化大 ， 对 设备 运行 造 成 的 冲击 较 大 ， 且 电机 自身 的双 绕组 特 性决 定 了 贵 金属 的成 倍 消耗 和维 修 成 本 的大 幅增 加 。 由公式 可 见 ， 改 变 电 动机 工 作 电源频 率 可 以 达 到改 变 电机 转 速 的 目的 。变频 器 就 是 基 于 上 述 原理 采 用 交 一直 一交 （ 或 交 一交 ）电源 变换 技术 ， 电 力 电 子 、微 电 脑 控 制 等技 术 于 一 身 的综 合性 电气 产 品 。交 一 交 变频 系统 功率 因数 较 低 ， 在 启 动 、运 行 中将 会 产 生 较大 的高 次谐 波 ， 对 电 网污染 大 ， 目前 大功 率动 力设 备 应用 较少 。 交 一直 一 交 变频 系统 由于 在装 置 中设 有滤 波单 元 和补 偿 单元 ， 功率 因数 接近于 １ ， 高 次谐 波分 量 很小 ， 不 会造 成 谐 波污 染 ， 应用 前 景 十 分广阔。

变频调速技术一、变频调速技术概述变频调速技术是一种以改变电机频率和改变电压来达到电机调速目的的技术，变频调速具有效率高、调速范围宽、精度高、调速平稳、无级变速等优点，因而被广泛使用，是国家电机能效提升计划非常重要的技术。

二、变频调速技术原理变频调速是通过改变供给电动机的供电频率，来改变电机的转速，从而改变负载的转速。

电机的转速：n=50f(1-S)/P其中f为供电频率，P为电机的极对数，S为滑差。

因此，改变f就可以改变电机的转速。

三、变频调速技术特点1、节能，一般可以节能10%～50%根据国家电机能效提升计划，从电机自身情况看，我国电机效率平均水平低于国外3-5个百分点，要提高电机效率就必须提高节能手段。

2、提高网侧功率因数无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重。

使用变频调速装置后，由于变频器内部滤波电容的作用，功率因数很高，从而减少了无功损耗，增加了电网的有功功率。

3、软启软停功能电机一般为直接启动或Y/D启动，启动电流等于4～7倍额定电流，这不但要求电网容量高，而且启动时会对设备和电网造成严重的冲击，影响使用寿命。

使用变频装置后，利用变频器的软启动功能将使启动电流从零开始，最大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备的使用寿命。

四、变频调速技术节能原理1、风机水泵的节电原理以风机和水泵流体机械来说明转速与节能的关系，流体机械的转速变化与其流量、压力和功率之间的变化有如下的关系：上述式子中Q1、H1、P1分别代表转速n1时的流量、压力、功率。

Q2、H2、P2、分别代表转速n2时的流量、压力、功率。

即流量与转速的一次方成正比，压力与转速的平方成正比，功率与转速的三次方成正比。

由此可见，当通过降低转速以减少流量来达到节流目的时，所消耗的功率将降低很多。

例如：当转速降派到80％时，流量减少到80%，而轴功率却下降到额定功率的（80％）3≈51％：若流量需减少到40％，则转速相应减少到40％，此时轴功率下降到额定功率的（40%）3≈6.4％。

变频调速技术及应用电子与电气工程是现代科技的重要领域之一，涵盖了广泛的技术和应用。

其中，变频调速技术作为电气工程的重要分支，对于提高能源利用效率和实现自动化控制具有重要意义。

本文将对变频调速技术及其应用进行探讨。

一、变频调速技术的原理变频调速技术是通过改变电机的供电频率来实现对电机转速的调节。

其基本原理是通过将交流电转换为直流电，再经过逆变器将直流电转换为可调频的交流电，从而实现对电机转速的控制。

变频器作为变频调速技术的核心设备，能够根据实际需求调整输出频率和电压，从而实现电机的高效运行。

二、变频调速技术的优势1. 节能高效：传统的电机调速方式往往通过改变电机的电压来实现，效率较低。

而变频调速技术通过调整电机的供电频率，使电机在不同负载下都能以最佳运行效率工作，从而实现能源的节约和提高电机的效率。

2. 精确控制：变频调速技术可以实现对电机转速的精确控制，能够满足不同工况下的要求，使得电机在不同负载下都能保持稳定的运行速度。

3. 起动平稳：传统的启动方式往往会对电机产生冲击，容易造成机械设备的损坏。

而变频调速技术可以实现电机的平稳启动，避免了冲击对设备的损坏。

三、变频调速技术的应用领域1. 工业制造：在工业制造领域，变频调速技术广泛应用于各种机械设备，如风机、水泵、压缩机等。

通过变频调速技术，可以实现对设备的精确控制，提高生产效率和产品质量。

2. 交通运输：在交通运输领域，变频调速技术被广泛应用于电动车辆、电动机车等交通工具。

通过变频调速技术，可以实现对电动车辆的高效控制，提高能源利用效率和行驶稳定性。

3. 新能源领域：随着新能源的发展，变频调速技术在风力发电、太阳能发电等领域也得到了广泛应用。

通过变频调速技术，可以实现对新能源发电设备的高效控制，提高能源转换效率。

总结：变频调速技术作为电气工程的重要分支，在工业制造、交通运输、新能源等领域都有着广泛的应用。

其通过改变电机的供电频率，实现对电机转速的调节，具有节能高效、精确控制、起动平稳等优势。

变频调速的原理及应用变频调速是一种通过改变电机的输入电压和频率来实现电机转速调节的技术。

它利用可调变频器将电源的交流电通过整流、滤波、逆变等电路转换为直流电，然后经过可调变频器进行变频调节，最后再通过逆变器将调节后的直流电转换为交流电供给电机。

变频调速的原理主要包括四个部分：电源模块、整流滤波模块、逆变模块和控制模块。

电源模块将电网交流电转换为直流电供给整流滤波模块，整流滤波模块将直流电转换为稳定的直流电，逆变模块将直流电转换为交流电，并根据控制信号进行频率和电压的调节，控制模块对逆变模块进行控制，通过处理控制信号和反馈信号实现电机转速的控制。

变频调速技术具有以下几个主要的应用：1.工业生产控制：变频调速技术广泛应用于各种工业生产设备中，如风机、水泵、压缩机等。

通过改变电机的输入电压和频率，实现电机的转速调节，可以满足不同工况下的生产需求，提高生产效率和能源利用率。

2.交通运输领域：变频调速技术在交通运输领域的应用主要体现在电动车辆中。

通过调节电机的转速，实现电动车辆的加速、减速和定速巡航等功能，提高电动车辆的驾驶性能和行驶里程。

3.制冷空调领域：变频调速技术在制冷空调领域的应用主要体现在压缩机的调速上。

通过调节压缩机的转速，实现制冷系统的容量调节，可以根据室内温度和负荷变化进行动态调节，提高能源利用率和舒适度。

4.机器人和自动化设备：变频调速技术在机器人和自动化设备中的应用越来越广泛。

通过调节电机的转速和扭矩，实现机器人和自动化设备的精确操作和运动控制，提高生产效率和产品质量。

总之，变频调速技术通过改变电机的输入电压和频率，实现电机转速的调节，广泛应用于工业生产控制、交通运输、制冷空调、机器人和自动化设备等领域，提高设备性能和能源利用效率，促进工业和社会的可持续发展。

原理
变频器通过改变电机输入电源的频率，从而改变电机的转速和功率，实现电机 的平滑启动和调速。在电机负载较轻时，通过降低电机转速来减少电机输出功 率，从而达到节能效果。
变频器节能技术的优势与局限性
高效节能
根据负载需求调节电机转速，有 效降低能耗。
软启动
电机启动平稳，减少对机械设备 的冲击。
变频器节能技术的优势与局限性
空调系统领域
节能改造
变频器在空调系统中主要用于节能改造，通过对空调系统的 电机进行变频控制，实现更加智能和节能的运行模式。
舒适性提升
变频器能够精确控制空调系统的风量、温度和湿度等参数， 提高室内环境的舒适性，同时降低能耗和减少噪音。
电力传输领域
智能电网
变频器在智能电网建设中发挥着重要 作用，能够实现电能的稳定传输和智 能分配，提高电力系统的效率和稳定 性。
通过智能化技术，可以实现变频器的远程监控、 故障诊断、自动调整等功能，提高变频器的运行 稳定性和可靠性。
3
智能化发展是变频器节能技术的重要发展方向， 也是未来智能制造和工业互联网发展的重要方向 。
网络化发展
网络化发展是指将变频器接入互 联网，实现远程控制和数据共享
。
通过互联网技术，可以实现变频 器的远程监控、远程控制、数据 分析和优化等功能，提高变频器
直接转矩控制方式
总结词
通过直接控制电机的转矩和磁通量，实现对 电机的高效、快速控制。
详细描述
直接转矩控制方式直接对电机的转矩和磁通 量进行控制，避免了矢量控制的解耦过程， 具有更高的动态响应速度。这种方式适用于 对动态响应要求高的场合，如风机、泵等。
空间矢量脉宽调制方式
要点一
总结词
通过优化电压脉冲宽度，实现对电机输出转矩和速度的精 确控制。
