测试技术复习资料测试技术复习资料200题第1章绪论一、考核知识点与考核要求1. 测试的含义识记：测试的基本概念；测量的定义；试验的含义。
领会：直接比较法和间接比较法的基本概念；测量和测试的概念及区别。
2. 测试基本原理及过程识记：电测法的基本概念；电测法的优点。
领会：典型非电量电测法测量的工作过程；信号检测与信号处理的相互关系。
3. 测试技术的典型应用领会：测试技术在工程技术领域的典型应用。
4．测试技术的发展动态识记：物理性（物性型）传感器的基本概念；智能化传感器的组成。
领会：计算机技术对测试技术发展的作用。
二、本章重点、难点典型非电量电测法测量的工作过程；信号检测与信号处理的作用。
三、复习题（一）填空1．按传感器能量传递方式分类，属于能量转换型的传感器是（压电式传感器）。
2．压电式传感器属于（能量转换型传感器）。
3．利用光电效应的传感器属于（物性型）。
4．电参量式传感器又称为（能量控制型）传感器。
5．传感器开发有两方面的发展趋势：物理型传感器、（集成化和智能化）传感器的开发。
（二）名词解释（三）简答题1．测试技术的发展趋势是什么？答：测试技术的发展趋势是在不断提高灵敏度、精确度和可靠性的基础上，向小型化、非接触化、多功能化、智能化和网络化方向发展。
2．简述测试的过程和泛指的两个方面技术。
答：测试就是对信号的获取、加工、处理、显示记录及分析的过程。
测试泛指测量和试验两个方面的技术，是具有试验性质的测量，是测量和试验的综合。
测试是主动的、涉及过程动态的、系统记录与分析的操作，并通过对被研究对象的试验数据作为重要依据。
第2章测试系统的基本特性一、考核知识点与考核要求1. 测试系统基本概念识记：测试系统的概念；理想测试系统的特性：迭加性、比例特性、微分特性、积分特性和频率不变性。
领会：测试系统组成的基本概念；测试系统的输入、输出与测试系统的特性关系。
2. 测试系统的静态特性识记：测试系统静态特性的定义；测试系统的静态传递方程；测试系统静态特性的主要定量指标：精确度、灵敏度、非线性度、回程误差、重复性、分辨率、漂移、死区；测试系统绝对误差、相对误差和引用误差的定义。

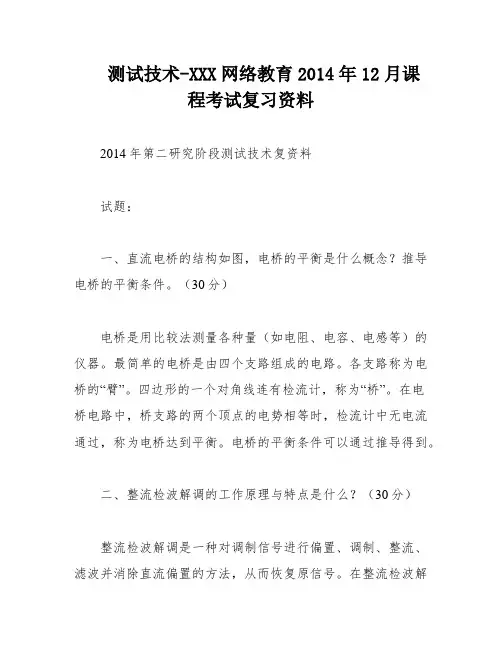

测试技术-XXX网络教育2014年12月课程考试复习资料2014年第二研究阶段测试技术复资料试题：一、直流电桥的结构如图，电桥的平衡是什么概念？推导电桥的平衡条件。
（30分）电桥是用比较法测量各种量（如电阻、电容、电感等）的仪器。
最简单的电桥是由四个支路组成的电路。
各支路称为电桥的“臂”。
四边形的一个对角线连有检流计，称为“桥”。
在电桥电路中，桥支路的两个顶点的电势相等时，检流计中无电流通过，称为电桥达到平衡。
电桥的平衡条件可以通过推导得到。
二、整流检波解调的工作原理与特点是什么？（30分）整流检波解调是一种对调制信号进行偏置、调制、整流、滤波并消除直流偏置的方法，从而恢复原信号。
在整流检波解调中，若所加的偏置电压未能使信号电压都在零线一侧，则对调幅波简单整流不能恢复原调制信号。
三、压电式传感器输出方式与特点是什么？（40分）1.压电力传感器的特点是采用两片石英晶体并联，利用其纵向压电效应实现力-电转换。
该传感器的非线性度为1％，刚度为2×107N/m ~ 2×109N/m，固有频率为10kHz~300kHz，适合于动态力测量。
2.压电加速度传感器的特点是采用高压电系数的压电陶瓷制成压电片，两个压电片并联，质量块用高比重的金属块对压电元件施加预载荷，阻尼比很小（约0.01），固有频率十分高。
电路中增加一级或两级积分电路，则可测出构件的速度或位移量。
3.阻抗头是一种力传感器和加速度计组合一体的双重传感器，前端为力传感器，后面为测量激振点的响应的加速度计。
阻抗为力/响应。

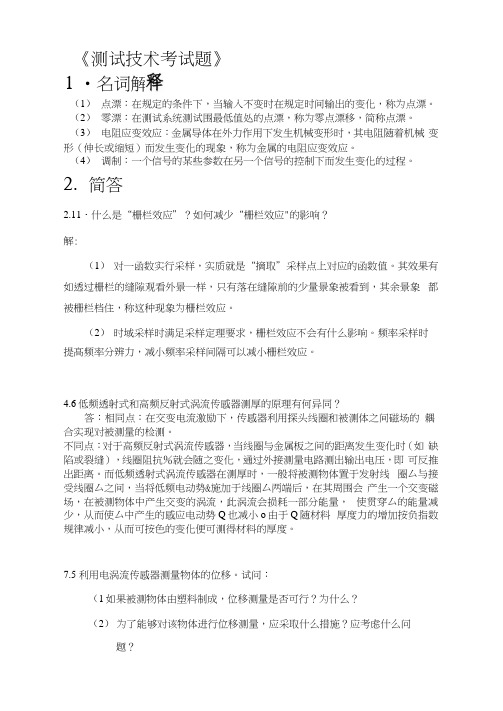

《测试技术考试题》1 •名词解（1）点漂：在规定的条件下，当输入不变时在规定时间输出的变化，称为点漂。
（2）零漂：在测试系统测试围最低值处的点漂，称为零点漂移，简称点漂。
（3）电阻应变效应：金属导体在外力作用下发生机械变形时，其电阻随着机械变形（伸长或缩短）而发生变化的现象，称为金属的电阻应变效应。
（4）调制：一个信号的某些参数在另一个信号的控制下而发生变化的过程。
2.简答2.11・什么是“栅栏效应”？如何减少“栅栏效应"的影响？解:（1）对一函数实行采样，实质就是“摘取”采样点上对应的函数值。
其效果有如透过栅栏的缝隙观看外景一样，只有落在缝隙前的少量景象被看到，其余景象都被栅栏档住，称这种现象为栅栏效应。
（2）时域采样时满足采样定理要求，栅栏效应不会有什么影响。
频率采样时提髙频率分辨力，减小频率采样间隔可以减小栅栏效应。
4.6低频透射式和高频反射式涡流传感器测厚的原理有何异同？答：相同点：在交变电流激励下，传感器利用探头线圈和被测体之间磁场的耦合实现对被测量的检测。
不同点：对于高频反射式涡流传感器，当线圈与金属板之间的距离发生变化时（如缺陷或裂缝），线圈阻抗％就会随之变化，通过外接测量电路测出输出电压，即可反推岀距离。
而低频透射式涡流传感器在测厚时，一般将被测物体置于发射线圈厶与接受线圈厶之间，当将低频电动势&施加于线圈厶两端后，在其周围会产生一个交变磁场，在被测物体中产生交变的涡流，此涡流会损耗一部分能量，使贯穿厶的能量减少，从而使厶中产生的感应电动势Q也减小o由于Q随材料厚度力的增加按负指数规律减小，从而可按色的变化便可测得材料的厚度。
7.5 利用电涡流传感器测量物体的位移。
试问：（1如果被测物体由塑料制成，位移测量是否可行？为什么？（2）为了能够对该物体进行位移测量，应采取什么措施？应考虑什么问题？答：(1)不可行。
因为电涡流传感器是电感传感器的一种形式，是利用金属 导体在交变磁场中的涡流效应进行工作的，而塑料不是导体，不能产生涡流 效应，故不可行。
测试技术2012复习题测试技术2012复习题 一.填空题 1．时间常数τ是 一 阶传感器动态特性参数，时间常数τ越 小 ，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变 宽 其幅值变 小 。
5．当测量较小应变值时，应选用电阻 应变 效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用 金属 材料的电涡流效应工作，可分为低频 透射 式和高频 反射 式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为 调制波 ，载送低频信号的高频振荡信号称为 载波 ，将经过调制过程所得的高频振荡波称为 已调制波 。
9.某信号的自相关函数为τωτ0cos 100)(=x R ，则该信号的均值为 0 ，均方根值为 10 。
10．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz ，则被测轴的转速为 900r/min 。
11. RC 低通滤波器中的RC 值越大，则其上限截止频率越 小 。
12. 频率混叠是由于 采样频率过低 引起的，泄漏则是由于 信号截断 所引起的。
13.作为传感器的核心部件，直接感受被测物理量并对其进行转换的元件称为敏感元件 。
14.在τ为 0 情况下，自相关函数值达到最大值。
15.已知某周期信号的周期为0.2s ，则该信号的3次谐波分量的频率为 15Hz 。
16.周期信号的频谱具有 离散 性， 谐波 性和衰减性。
17.若采样频率过低，不满足采样定理，则被采样信号的频谱会产生 频混现象。
18.在外力作用下，金属应变式传感器主要产生几何尺寸变化，而压阻式传感器主要是电阻率 发生变化，两者都引起 电阻值 发生变化。
19.衡量传感器在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标为 重复性 。
20.电感式和电容式传感器常采用 差动 结构来提高其灵敏度，改善 非线性误差 。
21.描述一阶系统动态特性的参数是 时间常数 ，其值越 小 ，则该系统频带越宽，响应越快。
22.当压电式传感器使用 电荷 放大器，输出电压几乎不受联接电缆长度变化的影响。
23.抗混滤波器是一种 低通 滤波器 ，其上限截止频率c f 与采样频率s f 之间的关系应满足关系式 。
24、测试信号调理电路主要有电桥电路、放大电路、调制解调电路。
25、测试系统的静态特性指标有非线性度、灵敏度、回程误差。
26、灵敏度表示系统输出与输入之间的比值，是定度曲线的斜率。
27、传感器按信号变换特性可分为组合型、一体化型。
28、和差特性的主要内容是相临、相反两臂间阻值的变化量符合相邻相反、相对相同的变化，才能使输出有最大值。
29、信号分析的过程主要包括：信号分析、信号处理。
30、系统动态特性在时域可用传递函数来描述，在复数域可用频率函数来描述，在频域可用脉冲响应函数来描述。
31、高输入阻抗测量放大电路具有高的共模抑制比，即对共模信号有抑制作用，对差模信号有放大作用。
32、动态应变仪上同时设有电阻和电容平衡旋钮，原因是导线间存在分布电容。
33、压控振荡器的输出电压是方波信号，其频率与输入的控制电压成线性关系。
34、调频波的解调又称鉴频，其解调电路称为鉴频器。
35、滤波器的通频带宽和响应时间成反比关系。
36、滤波器的频率分辨力主要由其宽带B决定。
37、对于理想滤波器，滤波器因数λ＝1。
38、带通滤波器可由低通滤波器（fc2）和高通滤波器（fc1）串联而成（fc2>fc1）。
39、测试系统的线性度和滞后度是由 系统 误差引起的；而重复性误差是由随机 误差引起的。
40.为了求取测试装置本身的动态特性，常用的实验方法是频率响应法和 阶跃响应法。
41.测试技术是测量和实验技术的统称。
工程测量可分为 静态测量 和 动态测量 。
42.测量结果与 被测真值 之差称为 测量误差 。
43.将电桥接成差动方式习以提高 灵敏度 ，改善非线性，进行 温度 补偿。
44.为了 补偿 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻 桥臂上。
45．调幅信号由载波的 幅值携带信号的信息，而调频信号则由载波的 频率 携带信号的信息。
46．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 傅氏三角级数中的各项系数 ，而双边频谱图的依据数学表达式是 傅氏复指数级数中的各项系数 。
47．信号的有效值又称为均方根值，有效值的平方称为 均方值2ψ，它描述测试信号的强度(信号的平均功率)。
48．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是连续的。
49．余弦函数只有 实频 谱图，正弦函数只有虚频谱图。
50．周期信号()x t 的傅氏三角级数展开式中：n a 表示 余弦分量的幅值 ，n b 表示 正弦分量的幅值 ，0a 表示直流分量。
51．将电桥接成差动方式习以提高 灵敏度 ，改善非线性，进行 温度 补偿。
52．调幅信号由载波的 幅值 携带信号的信息，而调频信号则由载波的频率 携带信号的信息。
53．调幅过程在频域相当于 频率搬移 过程，调幅装置实质上是一个乘法器。
54.测试技术是测量和实验技术的统称。
工程测量可分为 静态测量 和动态测量 。
测量结果与被测真值之差称为测量误差。
55．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是 离散的 ，后者频谱特点是连续的。
56．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 傅氏三角级数中的各项系数 ，而双边频谱图的依据数学表达式是 傅氏复指数级数中的各项系数 。
57．周期信号的傅氏三角级数中的n 是从0到+∞展开的。
傅氏复指数级数中的n 是从 －∞ 到 ＋∞ 展开的。
二.选择题1．离散、周期的时域信号频谱的特点是（ C ）的。
A 非周期、离散B 非周期、连续C 、周期、离散D 周期、连续2．按传感器能量源分类，以下传感器不属于能量控制型的是（ C ）。
A 电阻传感器B 电感传感器C 光电传感器D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ B ）材料制成。
A 金属B 导磁C 塑料D 导电4．测试装置能检测输入信号的最小变化能力，称为（ D ）。
A 精度B 灵敏度C 精密度D 分辨力5．数字信号的特征是（ B ）。
A 时间上离散，幅值上连续B 时间、幅值上都离散C 时间上连续，幅值上量化D 时间、幅值上都连续6．传感器灵敏度越高，表示该传感器（ B ）。
A 工作频带越宽B 单位输入引起的输出量越大C 线性范围越宽D 允许的输入量越大7．周期信号傅立叶级数中的各项系数表示各谐波分量的（ C ）。
A 相位B 周期C 振幅D 频率8．A/D转换器的位数越多，则其（ B ）。
A 分辨力越低B 转换精度越高C 转换速度越快D 转换时间越短9．滤波器的-3dB频率指输出信号幅值为输入信号幅值的（ C ）时所对应的截止频率。
A 2B 1C 2/2D 1/210．不能用于材料厚度的非接触测量的传感器为（ C ）。
A 涡流式B 电容式C 压电式D 光电式11. 描述传感器静态特性的指标有 D 。
A幅频特性 B稳定时间 C动态范围 D线性度12. 下列统计参数中，用以描述随机信号波动范围的参数为 B 。
A 均值B 方差C 均方值D 概率密度函数13.信号的时域描述与频域描述通过 C 来建立关联。
A 拉氏变换B 卷积C 傅立叶变换D 相乘14．理想滤波器在通带内的幅频特性为 A 。
A常数 B 零 C零或常数 D无法确定15. 如果隔振台对低频激励起不了明显的隔振作用，但对高频激励却有很好的隔振作用，那么，隔振台属于 B 。
A 高通滤波器B 低通滤波器C 带通滤波器D 带阻滤波器16测试装置能检测输入信号的最小变化能力，称为 D 。
A 量程 B灵敏度 C 精确度 D分辨力17已知变磁通式转速传感器的测速齿轮的齿数为30，若测得感应电动势的频率为300Hz，则被测轴的转速为 D 。
A 300转/分B 480转/分C 900转/分D 600转/分18滤波器的-3dB截止频率指信号幅值衰减为输入幅值 C 对应的频率。
A 2B 1C 2/2D 1/219对连续信号进行采样时，若信号的记录时间不变，采样频率越高，则C 。
A 泄漏误差越大B 频率混叠越严重C 采样点数越多D 频域分辨率越低20．压电式传感器目前多用于测量 D 。
A 静态力B 温度C 速度D 加速度与动态力21．当∞→τ时，两信号的互相关函数呈周期变化，说明两信号必定B 。
A 为周期信号B 含有同频率的周期成分C 为非周期信号D 含有不同频率的周期成分22滤波器的带宽越小，表示该滤波器 D 。
A 建立时间越短，频率分辨率越低B 建立时间越长，频率分辨率越低C 建立时间越短，频率分辨率越高D 建立时间越长，频率分辨率越高23．若0δ、δ∆分别为变极距型电容式传感器极板间的初始极距和极距变化量，S 为极板面积，在1<<∆δ的条件下，该电容传感器灵敏度近似为D 。
A ．δεδ∆B ．2δεδ∆C ．0δεSD ．20δεS 24．若瞬变信号)(t x 的频谱为)(f X ，则信号)(bt ax (其中a 、b 均为正实常数)的频谱为A 。
A()a f X b b B ()b f X a b C ()b f X a a D )(a f X b a 25测试系统动态特性的测定方法包括阶跃响应试验和 A 试验。
A 频率响应B 脉冲响应C 传递函数D 任意输入响应26．以下 C 的频谱为连续频谱。
A 周期矩形脉冲B 正弦函数C 矩形窗函数D 周期方波27．单位脉冲函数的采样特性表达式为 A 。
A )(d )()(00t x t t t t x =-⎰∞∞-δ B )()(*)(00t t x t t t x -=-δ C )()(*)(t x t t x =δ D 1)(⇔t δ28．属于物性型传感器为 D 。
A 应变式传感器B 电感式传感器C 电容式传感器D 压电式传感器29．可以实现非接触振动测量的传感器为 B 或者C 。
A 应变式传感器B 电感式传感器C 电容式传感器 D压电式传感器30．动态电阻应变仪中相敏检波电路的作用是 B 。
A 幅值调制B 幅值解调C 频率解调 D滤波 31．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
