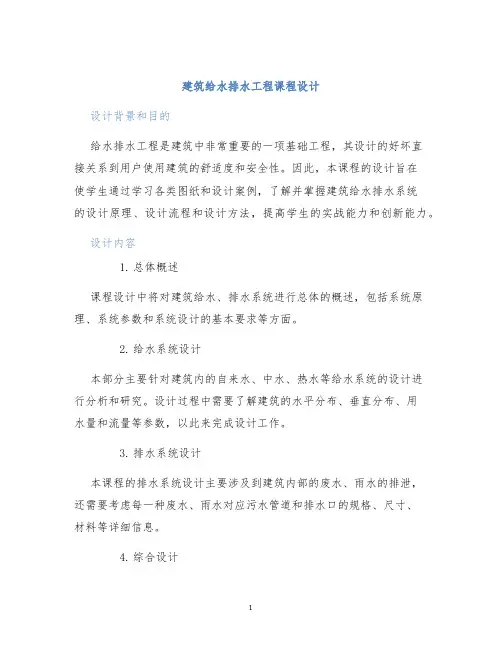

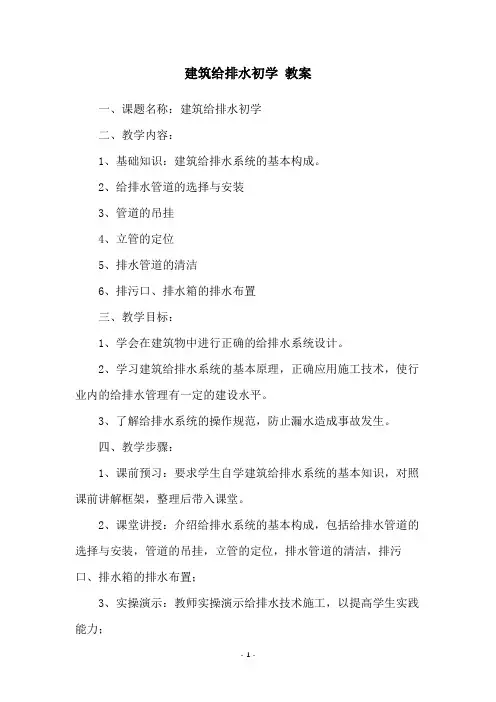

建筑给水排水工程课程设计设计背景和目的给水排水工程是建筑中非常重要的一项基础工程，其设计的好坏直接关系到用户使用建筑的舒适度和安全性。
因此，本课程的设计旨在使学生通过学习各类图纸和设计案例，了解并掌握建筑给水排水系统的设计原理、设计流程和设计方法，提高学生的实战能力和创新能力。
设计内容1.总体概述课程设计中将对建筑给水、排水系统进行总体的概述，包括系统原理、系统参数和系统设计的基本要求等方面。
2.给水系统设计本部分主要针对建筑内的自来水、中水、热水等给水系统的设计进行分析和研究。
设计过程中需要了解建筑的水平分布、垂直分布、用水量和流量等参数，以此来完成设计工作。
3.排水系统设计本课程的排水系统设计主要涉及到建筑内部的废水、雨水的排泄，还需要考虑每一种废水、雨水对应污水管道和排水口的规格、尺寸、材料等详细信息。
4.综合设计本部分课程将通过建筑实例进行综合设计，使学生们掌握在实际工程中如何对建筑给水、排水系统做出优化设计。
这部分的实践意义非常重要，不仅可以提升学生的设计能力，还有助于他们更加熟悉建筑给水、排水系统的设计流程和技术细节。
设计成果本课程的设计成果在体现实用型、创新型的同时，更需关注设计的规范性和合理性。
此外，还需要重视文学性和美感，使设计成果同时满足严谨性和美感性要求。
设计成果具体要求如下：1.通过本课程的学习，设计出一份完整、合理、规范的建筑给水、排水系统设计方案。
2.设计方案要完整的体现系统流量大小、水平、垂直的分布、管子规格与尺寸等详细信息，并且方案要能满足建筑内各类用水和污水的需求。
3.设计方案同时应综合运用各类软件和工具进行可行性模拟分析，以验证方案的可行性和经济性，并且要降低系统的成本和节能。
设计流程本课程设计流程具体如下：1.管道系统规划：确定建筑物中建筑管道系统的规划，例如归水管、排污管、燃气管等。
2.系统参数评估：在第一步规划的基础上，详细计算建筑物中各类管道系统的参数，例如总需求量、流量、流速等。
建筑给排水课程设计一、教学目标通过本章节的学习，学生将掌握建筑给排水的基本概念、原理和设计方法；能够分析建筑给排水系统的设计要求和施工工艺；了解建筑给排水系统的运行管理和维护方法。
具体目标如下：1.知识目标：•了解建筑给水系统的组成、工作原理和设计方法；•掌握建筑排水系统的组成、工作原理和设计方法；•熟悉建筑给排水系统的施工工艺和运行管理。
2.技能目标：•能够分析建筑给水排水系统的设计要求和施工条件；•能够进行建筑给水排水系统的施工图设计和施工设计。
3.情感态度价值观目标：•培养学生对建筑给排水系统的运行管理和维护的责任感；•培养学生对建筑给排水系统设计的创新意识。
二、教学内容本章节的教学内容主要包括以下部分：1.建筑给水系统的组成、工作原理和设计方法；2.建筑排水系统的组成、工作原理和设计方法；3.建筑给排水系统的施工工艺和运行管理；4.建筑给排水系统的维护方法和常见问题处理。
具体的教学大纲如下：1.介绍建筑给水系统的组成和作用；2.讲解建筑给水系统的工作原理和设计方法；3.介绍建筑排水系统的组成和作用；4.讲解建筑排水系统的工作原理和设计方法；5.介绍建筑给排水系统的施工工艺和施工要求；6.讲解建筑给排水系统的运行管理和维护方法；7.分析建筑给排水系统的常见问题及处理方法。
三、教学方法本章节的教学方法采用讲授法、案例分析法和实验法相结合的方式进行：1.讲授法：通过讲解建筑给水排水系统的原理、设计和施工方法，使学生掌握基本知识；2.案例分析法：分析实际工程案例，使学生更好地理解建筑给水排水系统的设计和运行管理；3.实验法：安排实验室实践，使学生亲自动手操作，加深对建筑给水排水系统的认识。
四、教学资源本章节的教学资源包括：1.教材：《建筑给排水设计规范》；2.参考书：《建筑给排水技术手册》、《建筑给排水系统设计原理》；3.多媒体资料：教学PPT、视频资料；4.实验设备：建筑给水排水系统实验装置、测量工具。
建筑给排水课程设计一、课程目标知识目标：1. 让学生掌握建筑给排水的定义、分类及系统组成，了解其重要性与实际应用。
2. 使学生了解建筑给排水系统的设计原则和规范，掌握基本的设计方法。
3. 帮助学生了解建筑给排水系统中常用的设备、管材及配件，并掌握其性能和选用原则。
技能目标：1. 培养学生运用建筑给排水设计原理，分析并解决实际问题的能力。
2. 使学生能够独立完成建筑给排水系统的初步设计和计算。
3. 培养学生运用CAD等软件绘制建筑给排水施工图的能力。
情感态度价值观目标：1. 培养学生对建筑给排水工程的兴趣，激发学生的学习热情和探究精神。
2. 引导学生关注建筑给排水领域的发展动态，提高学生的社会责任感和环保意识。
3. 培养学生严谨、认真、负责的学习态度，养成良好的团队合作精神和沟通能力。
分析课程性质、学生特点和教学要求，本课程目标旨在让学生在掌握建筑给排水基本知识的基础上，提高实际设计和应用能力，培养具备创新意识和实践能力的专业人才。
通过课程学习，学生能够将理论知识与实际工程相结合，为未来的职业发展打下坚实基础。
二、教学内容1. 建筑给排水概述- 定义、分类及系统组成- 建筑给排水工程的重要性2. 建筑给排水设计原则与规范- 设计原则及要求- 相关规范及标准3. 建筑给排水系统设计方法- 给水系统设计- 排水系统设计- 热水供应系统设计4. 常用设备、管材及配件- 常用给排水设备- 常用管材及配件- 性能及选用原则5. 建筑给排水施工图绘制- CAD软件操作基础- 施工图绘制方法与技巧- 施工图标准及规范6. 实践案例分析- 分析实际工程项目- 解析设计过程及方法- 总结经验与教训教学内容依据课程目标制定，涵盖建筑给排水的理论知识和实践技能。
教学大纲明确教学内容安排和进度，与教材章节相对应。
通过以上教学内容的学习，使学生全面掌握建筑给排水的基本知识和技能，为未来从事相关工作奠定基础。
三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对建筑给排水的基本概念、设计原则和规范进行系统讲解，确保学生掌握基本理论知识。
建筑给水排水工程课程设计项目描述这项课程设计将涵盖建筑给水排水方面的所有基础知识和技能。
项目将涉及建筑物内部给水和排水管道的设计和安装，以及连接外部供水和排水系统的方法。
在设计过程中，我们将考虑每个建筑物的特定需求和用途，包括建筑物类型、大小、使用频率和人员数量等因素。
设计流程1. 收集信息在正式开始设计之前，我们需要搜集关于建筑物的所有基本信息，包括但不限于以下内容：•建筑物类型：住宅、商业、公共设施等；•建筑物面积、高度和楼层数；•每个楼层的使用情况；•供水和排水系统的位置和连接方式。
收集到的这些信息将成为我们开始设计的基础。
2. 制定设计方案在确定了基本信息后，我们将开始制定具体的设计方案，包括但不限于：•管道的尺寸和材质；•管道的连接方式；•供水和排水系统的位置和布局。
在制定方案的过程中，我们将考虑以下因素：•是否符合当地的建筑规定和标准；•是否经济合理；•是否满足该建筑物的实际需求。
3. 评估设计方案在制定出设计方案后，我们需要对其进行评估，以确保最终的设计方案是完善且可行的。
这一步骤通常包括使用一系列的模型、仿真软件和计算工具来评估设计方案中的各项参数和数据，以确保设计方案的最终执行效果。
4. 编写报告最后，我们将针对此次课程设计项目撰写一份详细的报告，其中包括如下内容：•项目描述和目标；•基础信息的收集和分析；•设计方案的选择及其评估过程；•最终设计方案的描述和参数；•设计方案执行的建议和意见。
总结建筑给水排水工程课程设计涉及到诸多方面，需要设计师们掌握各种技术和知识来满足建筑物的实际需求。
在本次课程设计中，我们将通过一系列步骤，从搜集基本信息到最终制定设计方案，为学员们提供一种完善而可行的设计方案，并通过评估和报告的形式，确保项目的整体成功。
建筑给水排水工程设计课程设计一、课程设计背景建筑给水排水工程设计是建筑水利工程的一个重要领域，是建筑工程实施中必须要面对和解决的问题。
在建筑工程设计、建设和运营过程中，它是必不可少的一部分。
本次课程设计旨在通过实践操作，提高学生的工程实践能力，增强其对建筑给水排水工程设计理论知识的理解和掌握水平，从而为学生们未来的工作打下坚实的基础。
二、课程设计目标本次课程设计的主要目标如下：1.培养学生对建筑给水排水工程设计理论知识的掌握和运用能力。
2.通过实践操作，提高学生的工程实践能力。
3.增强学生解决实际问题的能力，培养其独立思考、解决问题的能力。
三、课程设计内容本次课程设计主要包括以下内容：1. 设计任务本次课程设计的设计任务是设计一个建筑给水排水工程方案，包括给水系统和排水系统的设计，以及计算和分析水量、水压等参数。
2. 设计流程本次课程设计分为以下几个步骤：•开始任务：学生了解设计任务的背景和目的，收集相关信息。
•收集和处理数据：学生需要收集并处理与建筑给水排水工程相关的数据，包括建筑图纸、水力参数表等。
•目标确定：学生需要确定本次设计的目标和设计范围，明确设计要求和设计标准。
•方案设计：学生按照设计标准和设计要求，设计建筑给水排水系统的方案。
•参数计算：学生需要进行水量、水压和水力损失等参数的计算，并分析得出合理的设计解决方案。
•方案评估与改进：学生需要评估设计方案并根据评估结果进行改进和调整，以得到最优的设计方案。
•设计总结：学生需要对本次设计过程进行总结和反思，汇报设计成果。
3. 总结评估学生需要在规定时间内完成本次课程设计，并提交设计方案和设计文稿。
教师将对学生的设计实践操作、方案设计、参数计算和设计方案评估、总结评估等方面进行综合评估和分数打分。
四、课程设计实施本次课程设计可以采用课堂授课和实践操作相结合的教学方式。
具体实施方案如下：1.授课方式：与课程理论知识相结合，按照设计流程逐一讲解设计步骤和计算方法。
建筑给水排水工程课程设计徐州市某办公楼建筑给水排水工程设计学生姓名程鹏飞学院名称环境工程学院学号132班级12给水（1）班专业名称给水排水工程指导教师王宏2014年6月26日目录1 绪论 (1)1.1 本课题研究背景 (1)1.2.1 意义 (1)1.2.2 目的和作用 (1)1.3 技术要求及指导思想 (1)2设计任务及设计资料 (2)2.1 课程设计内容 (2)2.2 课程设计的原始数据 (2)2.2.1 图纸资料 (2)2.2.2 文字资料 (2)3 设计过程说明 (3)3.1 给水工程 (3)3.2消防给水 (4)3.3 排水工程 (4)4 设计计算 (4)4.1 室内给水系统计算 (4)4.1.1 给水用水定额及时变化系数 (4)4.1.2 最高日用水量 (4)4.1.3 最高日最大时用水量 (5)4.1.4 设计秒流量按公式 (5)4.1.5 屋顶水箱容积 (5)4.1.6 地下室内贮水池容积 (6)4.1.7 室内所需的压力 (6)4.1.7.1 1～3层室内所需的压力 (6)4.1.7.2 4～6层室内所需的压力 (8)4.1.8 选泵.................................................. .84.2 消火栓给水系统计算 (9)4.2.1 消火栓的布置 (9)4.2.2 水枪喷嘴处所需的水压 (9)4.2.3 水枪喷嘴的出流量 (10)4.2.4 水带阻力 (10)4.2.5 消火栓口所需的水压 (10)4.2.6 校核 (10)4.2.7 水力计算 (10)4.2.8 消防水箱 (12)4.2.9 消防贮水池 (12)4.3 建筑内部排水系统计算 (12)4.3.1 设计秒流量 (12)5 结语 (16)6 参考文献 (17)1 绪论1.1 本课题研究背景给水排水工程是现代化城市基础设施建设与工业企业建设的重要组成部分之一，它的建设与发展直接关系到城市（镇）居民的生活水平、生活质量的提高与工业企业规模的扩大与发展，但同时也受到当地自然资源状况、经济发展水平、文化背景与发展历史的限制。
建筑给排水 课程设计一、课程目标知识目标：1. 学生能理解建筑给排水的概念、原理及其在建筑中的作用。
2. 学生能掌握建筑给排水系统的基本组成部分及其功能。
3. 学生能了解建筑给排水系统的设计原则和施工要求。
技能目标：1. 学生能运用建筑给排水的相关知识，分析并解决实际问题。
2. 学生能通过查阅资料、图纸等方式，了解建筑给排水系统的实际应用。
3. 学生具备一定的建筑给排水系统设计和施工的能力。
情感态度价值观目标：1. 学生培养对建筑给排水工程领域的兴趣，激发学习热情。
2. 学生认识到建筑给排水工程在环保、节能等方面的重要性，树立绿色环保意识。
3. 学生在团队协作中培养沟通、交流能力，增强合作意识。
课程性质：本课程为专业实践课程，旨在让学生掌握建筑给排水的基础知识和实践技能。
学生特点：高中年级学生，具备一定的物理知识和动手能力，对实际工程有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够达到上述课程目标，为今后的学习和工作打下坚实基础。
二、教学内容1. 建筑给排水基本概念：讲解建筑给排水系统的定义、分类及作用，对应教材第一章。
2. 建筑给排水系统组成：详细介绍给水系统、排水系统、中水回用系统等组成部分及其功能，对应教材第二章。
3. 建筑给排水设计原则：分析建筑给排水设计的基本原则，如安全性、经济性、环保性等，对应教材第三章。
4. 建筑给排水施工技术：讲解建筑给排水系统的施工工艺、施工标准和质量控制，对应教材第四章。
5. 建筑给排水系统维护与管理：介绍建筑给排水系统的日常维护、检修和管理方法，对应教材第五章。
6. 建筑给排水案例分析：分析典型建筑给排水工程案例，让学生了解实际工程中的应用，对应教材第六章。
教学大纲安排：第一周：建筑给排水基本概念及系统分类第二周：建筑给排水系统组成及功能第三周：建筑给排水设计原则第四周：建筑给排水施工技术第五周：建筑给排水系统维护与管理第六周：建筑给排水案例分析及讨论教学内容注重科学性和系统性，结合教材章节，按照教学大纲安排，确保学生能够循序渐进地掌握建筑给排水知识。
建筑给排水工程课程设计一、课程目标知识目标：1. 学生能理解建筑给排水工程的基本概念，掌握给排水系统的组成及工作原理。
2. 学生能掌握建筑给排水工程设计的基本原则，了解相关规范及标准。
3. 学生能了解建筑给排水工程中常用的设备、材料及其性能。
技能目标：1. 学生能运用所学知识，分析建筑给排水工程的实际问题，并提出合理的解决方案。
2. 学生能运用CAD等软件，完成建筑给排水工程图纸的绘制。
3. 学生能通过实验和实习，掌握建筑给排水工程的施工方法和验收标准。
情感态度价值观目标：1. 学生培养对建筑给排水工程领域的兴趣，激发学习热情。
2. 学生树立安全意识，关注建筑给排水工程对环境的影响，培养环保意识。
3. 学生培养团队协作精神，提高沟通、交流能力，为未来从事相关工作奠定基础。
课程性质分析：本课程为专业核心课程，旨在培养学生的建筑给排水工程设计能力和实践技能。
学生特点分析：学生为高职或大专院校土木工程及相关专业二年级学生，具备一定的专业基础知识，具有较强的动手能力和实践兴趣。
教学要求：结合课程性质和学生特点，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
在教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。
二、教学内容1. 建筑给排水工程概述- 了解建筑给排水工程的定义、作用及发展历程。
- 学习建筑给排水系统的组成及其工作原理。
2. 建筑给排水工程设计原则与规范- 掌握建筑给排水工程设计的基本原则。
- 学习我国建筑给排水工程相关规范及标准。
3. 常用设备、材料及其性能- 了解建筑给排水工程中常用的设备、材料及其性能。
- 掌握设备、材料的选用原则及安装要求。
4. 建筑给排水工程施工技术- 学习建筑给排水工程的施工方法及工艺流程。
- 掌握施工过程中的质量控制及验收标准。
5. 建筑给排水工程图纸绘制- 学习使用CAD等软件绘制建筑给排水工程图纸。
- 掌握图纸的组成、表达方式及规范要求。
建筑给排水水课程设计一、课程目标知识目标：1. 理解并掌握建筑给排水的原理、系统组成及设计要求；2. 了解建筑给排水系统中常见的水泵、阀门、管道等设备的工作原理及选用方法；3. 掌握建筑给排水系统设计中涉及的计算方法及规范。
技能目标：1. 能够运用所学知识，分析建筑给排水系统存在的问题，并提出合理的解决方案；2. 能够独立完成建筑给排水系统的初步设计和计算；3. 能够运用CAD等软件进行建筑给排水系统的施工图绘制。
情感态度价值观目标：1. 培养学生关注环境保护，提高节能减排意识，认识到建筑给排水系统在节能环保方面的重要性；2. 培养学生严谨的科学态度和良好的团队协作精神，提高沟通表达及分析解决问题的能力；3. 增强学生对建筑给排水工程专业的认识，激发学生的学习兴趣和职业责任感。
本课程针对高年级学生，具有较强的实践性和应用性。
结合学生特点，课程目标注重理论知识与实践技能的结合，培养学生解决实际问题的能力。
在教学过程中，要求教师关注学生的学习需求，采用案例教学、讨论式教学等方法，提高学生的学习兴趣和参与度，确保课程目标的达成。
通过本课程的学习，使学生具备建筑给排水工程设计的基本能力，为今后的职业生涯打下坚实基础。
二、教学内容1. 建筑给排水系统原理及组成- 介绍建筑给排水系统的基本原理；- 分析建筑给排水系统的组成及各部分功能。
2. 常见给排水设备与材料- 介绍水泵、阀门、管道等常见设备的工作原理及选用方法；- 分析各种给排水管材的性能及适用范围。
3. 建筑给排水系统设计- 学习建筑给排水系统设计的基本原则和规范；- 掌握给排水系统设计中涉及的计算方法和步骤。
4. 建筑给排水系统施工图绘制- 学习使用CAD等软件进行建筑给排水系统施工图绘制；- 掌握建筑给排水系统施工图的规范及要求。
5. 建筑给排水系统工程实例分析- 分析典型建筑给排水系统工程实例；- 学习解决实际工程中遇到的问题的方法。
6. 节能减排与环保措施- 介绍建筑给排水系统在节能减排方面的措施；- 探讨建筑给排水系统在环保方面的应用。
给水系统设计步骤给水方式（供水方案）的选择：估算建筑物所需的压力，与室外管网所能提供的压力相比, 并依照建筑物的实际情况，初步确定给水方式：直接给水方式、设水箱的给水方式、设水 泵的给水方式、设水泵水箱联合的给水方式、气压给水方式、分区给水方式、分质给水方 式。
二、 卫生器具的选型及布置， 进而确定给水管道的标高及配水点的间距。
参照P164及05S1进行卫生器具的布置、选型。
三、 布置给水管道并绘制设计草图：绘制平面图、系统图（轴测图），然后以设计草图作为水力计算的依据。
四、 选择最不利管线，列表进行水力计算：1、正确选择设计秒流量的公式：概率法：住宅生活给水管道设计秒流量计算公式为：qg =°.2丄利用同时给水百分数计算：用水时间集中，用水设备使用集中的建筑，如公共浴室等平方根法：用水时间长，用水设备使用不集中的建筑，如集体宿舍等2-1~2-3），得 DN 、i 、H2。
局部水头损失的估DN15~20, 0.6T.0 m/s; DN50~70, < 1.5 m/s;DN25~40, 0.8~1.2 m/s; DN > 80, < 1.8m/s五、 水表的选择：依 P37页及附录1-1、1-2、1-3选择水表，并计算水表的水头损失 H3 ;六、 核实所选择的供水方案是否合适。
1、 计算整个建筑所需要的水压： H=H1+H2+H3+H4八、 选择水泵或其他升压、贮水设备，并确定设备安装高度。
消火栓系统设计步骤一、 选择应依据的设计防火规范。
依建筑物的特点，首先确定建筑物是否高层，以选择应依据《建筑设计防火规范》还是H4。
计算各管段的设2、按流量变化处为节点，从最不利配水点开始，进行节点编号，将计算管路划分成计算 管段，并标注各管段的长度，列表进行给水系统水力计算，参见下表：3、 查表2-1，确定卫生器具的给水当量、公称管径、最低工作压力 计秒流量qg 。
4、 选择给水管材，根据设计秒流量及流速范围查水力计算表（附录 v ，计算各管段的沿程水头损失、局部水头损失及总水头损失 算值见表2-14《高层民用建筑设计防火规范》。
低层建筑：高层建筑：建筑高度W 24米的公共建筑建筑高度〉24米2层及2层以上公建9层及9层以下的居住建筑10层及10层以上的居住建筑建筑高度〉24米单层公建二、初步选择室内消火栓给水系统的给水方式。
由室外给水管网直接供水的消防给水方式、分区给水方式、设气压罐的消火栓给水方式、设水箱的消火栓给水方式、设消防泵一水箱联合的方式、设贮水池一消防泵一水箱联合的方式三、消火栓的布置1、确定应几支水枪同时到达灭火点。
P77 :建筑高度w 24米的建筑及体积w 5000m3的库房，应保证1支水枪的充实水柱到达同层内任何部位，否则应保证2支水枪同时到达。
2、选择消火栓设备：消火栓、水枪、水带的规格型号。
3、计算水枪的保护半径及布置间距。
在建筑物内布置消火栓，画出草图。
四、依照草图，确定最不利消火栓、计算管路。
对建筑消防立管流量进行分配，列表进行水力计算。
五、校核室外管网压力能否满足最不利消火栓所需的充实水柱，是否需设增压稳压设施。
六、其他设备的选择：1、水泵结合器：水泵接合器周围15~40m内有室外消火栓或消防贮水池；应设在消防车易于到达的地方。
水泵接合器数量按室内消防水量及每个接合器流量经计算定，每个接合器进水量可达10~15l/s, —般不少于2个。
其型号及基本参数、尺寸见P75表3-11、3-122、消防卷盘：P121页，在高级旅馆、重要办公楼、一类建筑的商业楼、展览馆、综合楼、建筑高度超过100米的其他高层建筑内，均应设消防卷盘。
栓口直径25mm或32mm，水枪喷嘴6、8、9mm，橡胶水龙带内径19mm，长度20~40m。
其水量可不计入消防用水量。
3、减压设备：当消火栓口处压力〉0.5MPa时，应在消火栓处设减压装置，减压措施有：减压孔板、节流管、减压阀、减压稳压消火栓。
七、画图。
