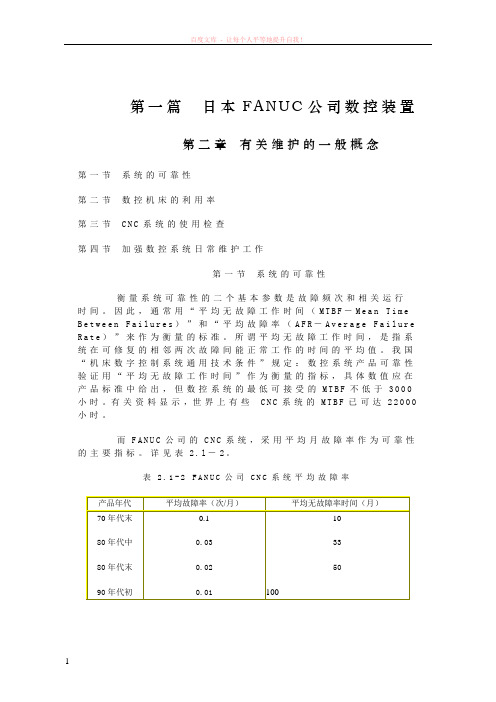

第一篇日本FANUC公司数控装置第二章有关维护的一般概念第一节系统的可靠性第二节数控机床的利用率第三节C N C系统的使用检查第四节加强数控系统日常维护工作第一节系统的可靠性衡量系统可靠性的二个基本参数是故障频次和相关运行时间。
因此，通常用“平均无故障工作时间（M T B F－M e a n T i m e B e t w e e n F a i l u r e s）”和“平均故障率（A F R－A v e r a g e F a i l u r e R a t e）”来作为衡量的标准。
所谓平均无故障工作时间，是指系统在可修复的相邻两次故障间能正常工作的时间的平均值。
我国“机床数字控制系统通用技术条件”规定：数控系统产品可靠性验证用“平均无故障工作时间”作为衡量的指标，具体数值应在产品标准中给出，但数控系统的最低可接受的M T B F不低于3000小时。
有关资料显示，世界上有些C N C系统的M T B F已可达22000小时。
而F A N U C公司的C N C系统，采用平均月故障率作为可靠性的主要指标。
详见表 2.l－2。
表 2.1-2F A N U C公司C N C系统平均故障率产品年代平均故障率（次/月）平均无故障率时间（月）70年代末80年代中80年代末90年代初0.10.030.020.01103350100第二节数控机床的利用率数控机床的利用率低是我国机械加工行业的一个大问题，经常可以发现许多数控机床被闲置，开动率很低。
为了提高数控机床的利用率，应该合理安排加工工序，充分做好准备工作，尽量减少数控机床的空等时间（如等待刀具、工装夹具及加工程序等），凡是能在数控机床上加工的，都应当在其上加工，使数控机床的开动率能达到60－70％。
此外，还应加强对有关技术人员的培训。
C N C系统具有技术密集和知识密集的特点，在一开始使用数控机床时，多是由于操作技术不熟练而发生机床故障。
例如，某厂进了一台加工中心机床，在使用的第一年中共发生了16次停机较长的故障，究其原因，其中有7次故障是由于操作、保养不当引起的；3次是电源、机床电气部分的故障；2次是机床调整不当引起的；1次是C N C系统显示出错。
《数控机床故障诊断与维修》授课教案第一章：数控机床概述1.1 数控机床的定义与发展历程1.2 数控机床的组成与工作原理1.3 数控机床的分类与应用领域1.4 数控机床的优缺点及发展趋势第二章：数控机床故障诊断与维修基本原理2.1 故障诊断与维修的概念2.2 故障诊断与维修的方法与步骤2.3 故障诊断与维修的技术指标2.4 故障诊断与维修的注意事项第三章：数控机床常见故障类型及原因3.1 机械故障3.2 电气故障3.3 软件故障3.4 人为故障3.5 故障排查与分析方法第四章：数控机床故障诊断与维修常用工具与设备4.1 常用工具的使用方法与注意事项4.2 常用设备的功能与使用方法4.3 维修设备的选择与配置第五章：数控机床故障诊断与维修实践操作5.1 故障案例分析与解析5.2 故障诊断与维修的操作步骤与技巧5.3 故障诊断与维修的实践训练5.4 故障诊断与维修的注意事项与安全规范第六章：数控系统的故障诊断与维修6.1 数控系统的基本构成与功能6.2 数控系统的故障类型与诊断方法6.3 数控系统的故障维修技术与流程6.4 数控系统维修案例分析第七章：伺服系统的故障诊断与维修7.1 伺服系统的基本原理与结构7.2 伺服系统的故障类型与原因7.3 伺服系统的故障诊断与维修方法7.4 伺服系统维修案例分析第八章：数控机床机械结构的故障诊断与维修8.1 数控机床机械结构的基本组成8.2 机械结构故障的类型与原因8.3 机械结构故障的诊断与维修方法8.4 机械结构维修案例分析第九章：数控机床电气系统的故障诊断与维修9.1 数控机床电气系统的基本构成9.2 电气系统故障的类型与原因9.3 电气系统故障的诊断与维修方法9.4 电气系统维修案例分析第十章：数控机床故障诊断与维修的综合训练10.1 故障诊断与维修的综合流程10.2 综合训练案例及解决方案10.3 故障诊断与维修的实践技能提升10.4 故障诊断与维修的未来发展趋势第十一章：数控机床故障诊断与维修的现代技术11.1 在故障诊断与维修中的应用11.2 数据分析和大数据在故障诊断与维修中的应用11.3 云计算和物联网在数控机床故障诊断与维修中的应用11.4 增材制造技术在维修过程中的应用第十二章：数控机床故障诊断与维修的先进工具与设备12.1 先进故障诊断工具的使用方法12.2 精密测量设备在故障诊断与维修中的应用12.3 高效维修工具与设备的选择与使用12.4 虚拟现实和增强现实技术在培训中的应用第十三章：数控机床故障诊断与维修的安全与环保13.1 故障诊断与维修过程中的安全规范13.2 故障诊断与维修中的个人防护装备13.3 数控机床故障诊断与维修的环境保护13.4 事故应急预案的制定与实施第十四章：数控机床故障诊断与维修的案例分析14.1 典型故障案例的诊断与维修过程14.2 故障案例分析与经验总结14.3 故障诊断与维修的案例讨论与交流14.4 故障诊断与维修案例库的建立与管理第十五章：数控机床故障诊断与维修的未来展望15.1 数控机床技术发展的趋势15.2 故障诊断与维修技术的发展方向15.3 行业标准和规范的发展15.4 教育与培训的重要性及发展重点和难点解析本文主要介绍了《数控机床故障诊断与维修》的授课教案，内容涵盖了数控机床的基本概念、故障诊断与维修的原理、常见故障类型及原因、故障诊断与维修的工具与设备、实践操作以及现代技术和先进工具在故障诊断与维修中的应用等多个方面。
