项目一 任务1认识组态软件

项目教学步骤与内容教学方法时间安排子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC1.引入问题：教师自我介绍；平板电脑、触摸屏手机、自动柜员机（ATM）功能；软件操作的技术性与艺术性；2.MCGS触摸屏功能演示：典型家居工程案例操作；3.触摸屏、工业自动化组态软件定义、发展和意义。

演示10分钟4.嵌入式工控系统行业应用：样例工程5.嵌入版软件组成介绍情景教学演示10分钟(1)主控窗口构造了应用系统的主框架(2)设备窗口是MCGS嵌入版系统与外部设备联系的媒介(3)用户窗口实现了数据和流程的“可视化”(4)实时数据库是MCGS嵌入版系统的核心(5)运行策略是对系统运行流程实现有效控制的手段工控组态与触摸屏技术教学方案项目教学步骤与内容时间子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC 6. TPC7062K触摸屏硬件介绍、触摸屏和PLC的关系(1) TPC7062K外观(2) TPC7062K供电接线接线步骤:步骤1：将开关电源24V＋端线插入TPC电源插头接线1端中；步骤2：将开关电源24V—端线插入TPC电源插头接线2端中；步骤3：使用一字螺丝刀将TPC电源插头螺钉锁紧。

(3) TPC7062K外部接口PIN 定义1 ＋2 －项目TPC7062KLAN（RJ45）以太网接口串口（DB9）1×RS232，1×RS485USB1 主口，可用于优盘、键盘USB2 从口，用于下载工程电源接口24V DC ±20%示范演示20分钟仅限24V DC！建议电源的输出功率为15W。

项目教学步骤与内容时间7. TPC7062K与三款主流PLC通讯接线西门子USB-PPI欧姆龙USB-CIF02USB子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC三菱USB-SC098.总结和布置作业5分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.81.提问：（1）工业自动化组态软件和嵌入式触摸屏关系？（2）如何找应用软件？一般软件安装方法？大脑风暴法2.布置任务：嵌入式版V6.8组态软件安装方法和步骤在个人电脑上插入MCGS嵌入版安装光盘，具体安装步骤如下：（1）插入光盘后，运行光盘中的Autorun.exe文件（2）MCGS嵌入版主程序安装完成后，继续安装设备驱动，选择“是”案例教学15分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.8（3）点击下一步，进入驱动安装程序，选择所有驱动，点击下一步进行安装（4）选择好后，按提示操作，MCGS驱动程序安装过程需要几分钟；（5）安装过程完成后，将弹出对话框提示安装完成，是否重新启动计算机，选择重启后，完成安装。

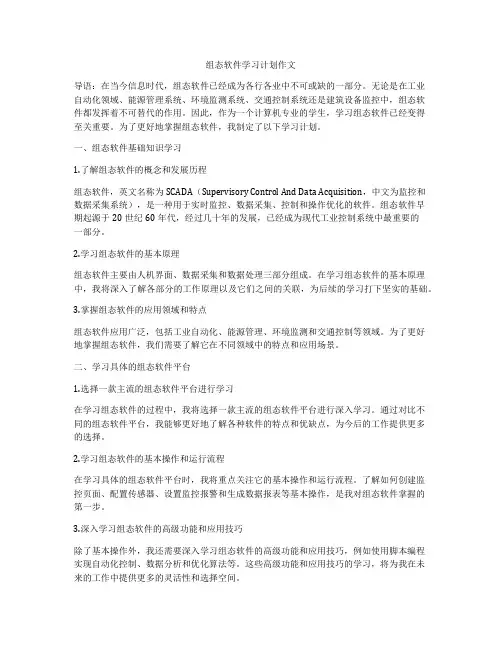

组态软件学习计划作文导语：在当今信息时代，组态软件已经成为各行各业中不可或缺的一部分。

无论是在工业自动化领域、能源管理系统、环境监测系统、交通控制系统还是建筑设备监控中，组态软件都发挥着不可替代的作用。

因此，作为一个计算机专业的学生，学习组态软件已经变得至关重要。

为了更好地掌握组态软件，我制定了以下学习计划。

一、组态软件基础知识学习1.了解组态软件的概念和发展历程组态软件，英文名称为SCADA（Supervisory Control And Data Acquisition，中文为监控和数据采集系统），是一种用于实时监控、数据采集、控制和操作优化的软件。

组态软件早期起源于20世纪60年代，经过几十年的发展，已经成为现代工业控制系统中最重要的一部分。

2.学习组态软件的基本原理组态软件主要由人机界面、数据采集和数据处理三部分组成。

在学习组态软件的基本原理中，我将深入了解各部分的工作原理以及它们之间的关联，为后续的学习打下坚实的基础。

3.掌握组态软件的应用领域和特点组态软件应用广泛，包括工业自动化、能源管理、环境监测和交通控制等领域。

为了更好地掌握组态软件，我们需要了解它在不同领域中的特点和应用场景。

二、学习具体的组态软件平台1.选择一款主流的组态软件平台进行学习在学习组态软件的过程中，我将选择一款主流的组态软件平台进行深入学习。

通过对比不同的组态软件平台，我能够更好地了解各种软件的特点和优缺点，为今后的工作提供更多的选择。

2.学习组态软件的基本操作和运行流程在学习具体的组态软件平台时，我将重点关注它的基本操作和运行流程。

了解如何创建监控页面、配置传感器、设置监控报警和生成数据报表等基本操作，是我对组态软件掌握的第一步。

3.深入学习组态软件的高级功能和应用技巧除了基本操作外，我还需要深入学习组态软件的高级功能和应用技巧，例如使用脚本编程实现自动化控制、数据分析和优化算法等。

这些高级功能和应用技巧的学习，将为我在未来的工作中提供更多的灵活性和选择空间。

理解组态软件的基本原理和功能组态软件（SCADA软件）是一种用于实时监视和远程控制自动化设备和过程的应用程序。

它们在各个工业领域中都得到了广泛应用，包括能源、交通、制造和环境监测等。

本文将介绍组态软件的基本原理和功能。

一、组态软件的基本原理组态软件通过采集各种传感器和控制器的数据，并将其显示在一个用户友好的图形界面上。

它利用计算机和通信技术实现对自动化设备的监控和控制。

其基本原理包括以下几个方面：1. 数据采集：组态软件连接到各种传感器和控制器，通过读取数据来获取实时的设备状态信息。

2. 数据传输：组态软件通过网络将采集到的数据传输到运行软件的计算机或服务器上，以实现实时监控和控制。

3. 数据处理：组态软件对采集到的数据进行处理和分析，生成可视化的图表、报表等信息，帮助用户更好地理解设备的运行情况。

4. 用户界面：组态软件提供直观友好的用户界面，以便用户可以方便地观察设备状态、进行操作和调整参数。

5. 控制指令：组态软件可以向控制器发送控制指令，实现对设备的远程控制。

二、组态软件的功能组态软件具有丰富的功能，以满足不同行业和应用的需求。

以下是一些常见的组态软件功能：1. 实时监控：组态软件可以实时地监测自动化设备的状态，包括温度、压力、流量等各种参数。

用户可以通过图形界面直观地查看设备的工作状态，并及时发现异常情况。

2. 历史数据记录：组态软件可以将采集到的数据进行历史记录，并生成相应的报表。

用户可以通过这些数据进行分析，以确定设备的运行趋势和故障原因。

3. 报警和通知：组态软件可以设置报警规则，当设备状态超出设定范围时，自动发送报警信息给相应的人员。

这样可以及时采取措施，防止设备损坏或生产中断。

4. 远程控制：组态软件可以通过网络远程控制设备的开关和参数调整。

操作人员可以在任何地点通过互联网登录到组态软件，并对设备进行操作和监控，提高工作的灵活性和效率。

5. 数据集成：组态软件可以与其他系统进行数据交换，如ERP（企业资源计划）系统、MES（制造执行系统）等。

组态软件的概念一、前言组态软件是一种用于设计、配置和管理自动化系统的软件。

它可以帮助用户快速地创建和修改自动化系统的界面、逻辑和通信功能，从而提高生产效率和质量。

二、组态软件的定义组态软件是一种集成开发环境，用于设计、配置和管理自动化系统。

它通常包括以下功能：1. 图形化界面：组态软件可以通过图形化界面来展示自动化系统的各个部分，包括传感器、执行器、控制器等。

2. 逻辑编辑器：组态软件可以通过逻辑编辑器来设计自动化系统的控制逻辑，包括条件语句、循环语句等。

3. 通信功能：组态软件可以通过通信功能与自动化系统进行数据交互，包括读取传感器数据、发送控制指令等。

4. 数据库管理：组态软件可以通过数据库管理功能来存储和查询自动化系统的数据，包括历史数据、报警信息等。

5. 可视化工具：组态软件可以通过可视化工具来展示自动化系统的运行状态，包括实时监测、趋势分析等。

三、组态软件的应用领域组态软件广泛应用于各种自动化领域，包括工业自动化、楼宇自动化、能源管理等。

以下是组态软件在不同领域的应用举例：1. 工业自动化：组态软件可以用于设计和控制工厂生产线，包括流水线、机器人等。

2. 楼宇自动化：组态软件可以用于设计和控制楼宇系统，包括空调、照明、安防等。

3. 能源管理：组态软件可以用于监测和控制能源系统，包括电力、水利等。

四、组态软件的优势相比传统的手动配置和控制方法，组态软件具有以下优势：1. 提高效率：组态软件可以快速地创建和修改自动化系统的界面、逻辑和通信功能，从而提高生产效率和质量。

2. 降低成本：组态软件可以减少人力资源的使用，并且通过优化控制逻辑来降低能源消耗。

3. 增强可靠性：组态软件可以通过数据库管理来存储历史数据，并且通过可视化工具来展示实时运行状态，从而增强系统的可靠性。

4. 提高安全性：组态软件可以通过安全认证机制来保护系统免受未经授权的访问和攻击。

五、组态软件的发展趋势随着自动化技术的不断发展，组态软件也在不断演进。

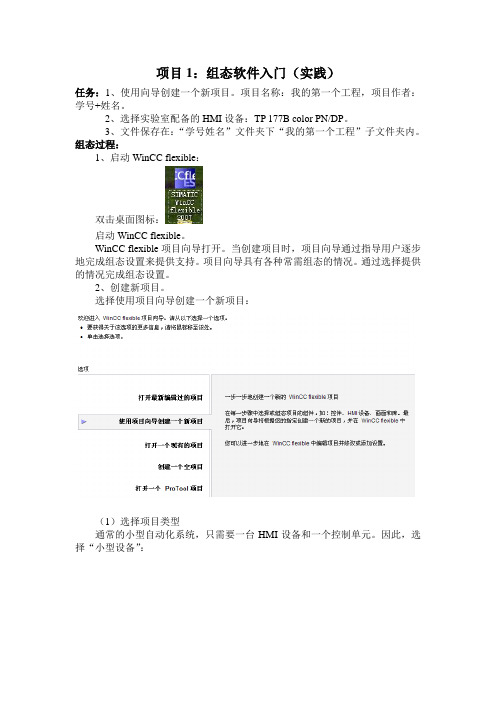

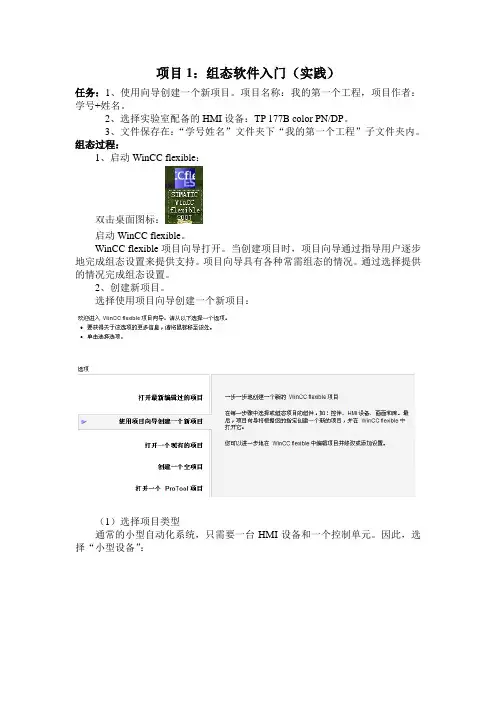

项目1：组态软件入门（实践）任务：1、使用向导创建一个新项目。

项目名称：我的第一个工程，项目作者：学号+姓名。

2、选择实验室配备的HMI设备：TP 177B color PN/DP。

3、文件保存在：“学号姓名”文件夹下“我的第一个工程”子文件夹内。

组态过程：1、启动WinCC flexible：双击桌面图标：启动WinCC flexible。

WinCC flexible项目向导打开。

当创建项目时，项目向导通过指导用户逐步地完成组态设置来提供支持。

项目向导具有各种常需组态的情况。

通过选择提供的情况完成组态设置。

2、创建新项目。

选择使用项目向导创建一个新项目：（1）选择项目类型通常的小型自动化系统，只需要一台HMI设备和一个控制单元。

因此，选择“小型设备”：（2）选择HMI设备和控制器（即PLC）点击默认的HMI图标，选择实验室配备的HMI设备：TP 177B color PN/DP，设备版本号选默认的最高型号：1.1.0.0。

PLC 默认型号：SIMATIC S7 300/400，改选为实验室实际型号：SIMATIC S7 200。

（3）画面模板单击“下一步”以应用“画面模板”页面上提供的标准设置。

（4）画面浏览单击“下一步”以应用“画面浏览”页面上提供的标准设置。

（5）系统画面单击“下一步”以应用“系统画面”页面上提供的标准设置。

（6）库单击“下一步”以应用“库”页面上提供的标准设置。

（7）项目信息然后输入有关项目的信息：项目名称：我的第一个工程项目作者：学号+姓名项目日期：自动生成注释：请输入你想输入的任意内容3、点击完成，等待一会儿，新项目创建完成并自动打开起始画面。

4、保存项目点击菜单栏“项目”-“保存”，或工具栏“保存当前项目”按钮，在弹出对话框中，将文件名“项目”改为“我的第一个工程”。

在搜索栏你要保存的文件夹路径，确认即可。

举例：41091008南娟娟的文件可保存在“F:\41091008南娟娟\我的第一个工程”文件夹中。

组态软件的概念什么是组态软件？组态软件，又称为SCADA系统（Supervisory Control and Data Acquisition System），是一种用于监控和控制工业过程的软件应用程序。

它主要用于采集、传输、处理、显示和管理实时数据，并实现对工业过程的监控和控制。

组态软件的特点组态软件有以下几个主要特点：1.实时性：组态软件能够及时采集和显示实时数据，以帮助操作员及时掌握工业过程的状态。

2.可视化：组态软件通过图形化界面呈现工业过程的情况，使操作员能够直观地了解和控制过程。

3.分布式：组态软件支持分布式架构，可以在不同的计算机上运行，实现远程监控和控制。

4.灵活性：组态软件具有良好的可扩展性和可定制性，可以根据用户的需求进行定制开发。

5.数据处理：组态软件能够对采集到的数据进行处理和分析，生成报表和趋势图，帮助用户进行决策和优化。

组态软件的功能组态软件具有以下主要功能：1. 数据采集与传输•组态软件能够与各种传感器、仪表和设备进行通信，实时采集工业过程的数据。

•数据采集可以通过多种方式实现，如串口通信、以太网通信、无线通信等。

2. 数据存储与管理•组态软件能够将采集到的数据存储在数据库中，并提供数据查询和管理功能。

•数据存储可以采用关系型数据库或时序数据库等。

3. 实时监控与报警•组态软件能够实时显示工业过程的状态和数据，以图表、仪表盘等形式呈现。

•当工业过程发生异常或超过预设阈值时，组态软件能够发出报警并进行相应的处理。

4. 远程操作与控制•组态软件支持远程操作和控制工业过程，可以通过网络实现远程监控和控制。

•远程操作可以通过Web界面、移动端应用等方式实现。

5. 数据分析与优化•组态软件能够对采集到的数据进行分析和处理，生成报表、趋势图等，帮助用户进行数据分析和优化。

•数据分析可以采用统计学、机器学习等方法。

组态软件的应用领域组态软件广泛应用于各个行业的工业过程监控和控制，包括但不限于以下领域：1.制造业：组态软件在制造业中用于监控生产线的运行状态、实时检测产品质量等。

组态软件认识组态软件，又称组态监控软件。

译自英文SCADA,即 Supervisory Control and Data Acquisition（数据采集与监视控制）。

它是指一些数据采集与过程控制的专用软件。

它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

目录组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。

“组态（Configure）”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。

它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

组态软件是有专业性的。

一种组态软件只能适合某种领域的应用。

组态的概念最早出现在工业计算机控制中。

如DCS(集散控制系统）组态，PLC（可编程控制器）梯形图组态。

人机界面生成软件就叫工控组态软件。

在其他行业也有组态的概念，如AutoCAD，PhotoShop等。

不同之处在于，工业控制中形成的组态结果是用在实时监控的。

从表面上看，组态工具的运行程序就是执行自己特定的任务。

工控组态软件也提供了编程手段，一般都是内置编译系统，提供类BASIC语言，有的支持VB，现在有的组态软件甚至支持C#高级语言。

组态软件大都支持各种主流工控设备和标准通信协议，并且通常应提供分布式数据管理和网络功能。

对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。

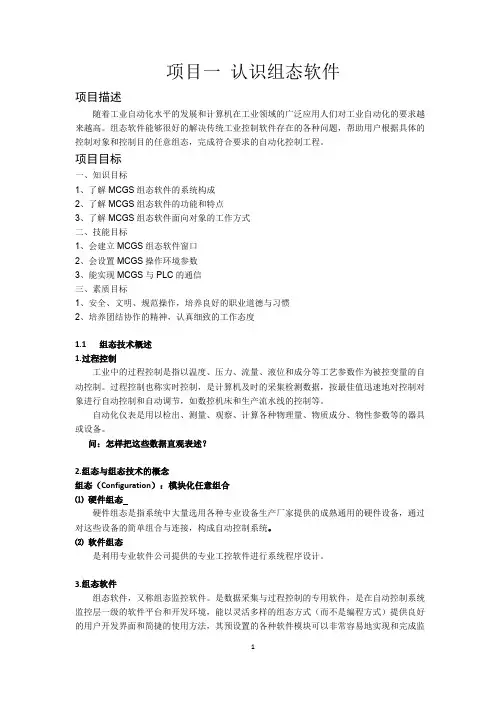

项目一认识组态软件项目描述随着工业自动化水平的发展和计算机在工业领域的广泛应用人们对工业自动化的要求越来越高。

组态软件能够很好的解决传统工业控制软件存在的各种问题，帮助用户根据具体的控制对象和控制目的任意组态，完成符合要求的自动化控制工程。

项目目标一、知识目标1、了解MCGS组态软件的系统构成2、了解MCGS组态软件的功能和特点3、了解MCGS组态软件面向对象的工作方式二、技能目标1、会建立MCGS组态软件窗口2、会设置MCGS操作环境参数3、能实现MCGS与PLC的通信三、素质目标1、安全、文明、规范操作，培养良好的职业道德与习惯2、培养团结协作的精神，认真细致的工作态度1.1 组态技术概述1.过程控制工业中的过程控制是指以温度、压力、流量、液位和成分等工艺参数作为被控变量的自动控制。

过程控制也称实时控制，是计算机及时的采集检测数据，按最佳值迅速地对控制对象进行自动控制和自动调节，如数控机床和生产流水线的控制等。

自动化仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。

问：怎样把这些数据直观表述？2.组态与组态技术的概念组态（Configuration）：模块化任意组合⑴硬件组态硬件组态是指系统中大量选用各种专业设备生产厂家提供的成熟通用的硬件设备，通过对这些设备的简单组合与连接，构成自动控制系统。

⑵软件组态是利用专业软件公司提供的专业工控软件进行系统程序设计。

3.组态软件组态软件，又称组态监控软件。

是数据采集与过程控制的专用软件，是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式（而不是编程方式）提供良好的用户开发界面和简捷的使用方法，其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并支持各种硬件厂家的计算机和I/O设备，与高可靠的工业控制计算机和网络系统结合，可向控制层和管理层提供软、硬件的全部接口，进行系统集成。

4.MCGS组态软件MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft的各种32位Windows平台上运行，它通过对现场数据的采集处理，以动画显示、报警处理、流程控制、报表输出以及企业监控网络等多种方式向用户提供解决实际工程问题的方案。

组态软件的介绍范文
一.组态软件介绍
组态软件是一种可以设计、编写、优化和控制自动化流程的软件。

它
可以用来自动控制各种类型的机器，以及各个场景下的流程，节省人力和
时间，提高工作效率。

组态软件可以帮助企业快速实现自动化和连接的目标，可以支持机器人、PLC和其他系统的连接和控制，从而实现无缝连接。

同时，组态软件
还可以支持网络和数据库的连接，以方便企业对众多设备进行集中管理。

组态软件具有许多优点，其中包括支持多种类型的机器和控制器，可
以实现自动化流程的优化，可以跨平台在不同操作系统之间运行，支持组
态设备的远程访问和控制，以及可以支持虚拟设备的模拟操作和控制等。

组态软件可以极大地提高工作效率，改善工作流程，帮助企业更好地
节约成本，提升利润和市场竞争力。

二.组态软件的功能
组态软件可以实现对机器与PLC系统的访问和控制，并具有以下功能：
1.支持多种机器控制器的连接，可以实现远程控制，支持机器人的控
制和模拟操作。

2.支持多种设备和环境间通信，可以实现多路复用和协同。

3.支持现场数据获取和记录。
