运算放大器的基本原理

运算放大器的原理、特点及简单应用10021187 何堃熙一、运算放大器简介：运算放大器（简称“运放”）是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。

运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，大部分的运放是以单芯片的形式存在。

运放的种类繁多，广泛应用于电子行业当中。

二、运算放大器的原理运放如图有两个输入端a（反相输入端），b(同相输入端)和一个输出端o。

也分别被称为倒向输入端非倒向输入端和输出端。

当电压U-加在a端和公共端(公共端是电压为零的点，它相当于电路中的参考结点。

)之间，且其实际方向从a 端高于公共端时，输出电压U 实际方向则自公共端指向o端，即两者的方向正好相反。

当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。

为了区别起见，a端和b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。

电压的正负极性应另外标出或用箭头表示。

反转放大器和非反转放大器如下图：一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。

运放的供电方式分双电源供电与单电源供电两种。

对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。

采用单电源供电的运放，输出在电源与地之间的某一范围变化。

运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。

经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。

这种运放称为轨到轨（rail-to-rail）输入运算放大器。

运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如100dB，即100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。

运放的原理1. 什么是运放运放是指运算放大器，是一种电子设备，它具有高增益、差分输入和单端输出的特点。

运放的原理是利用电流或电压输入，经过放大和处理后，输出一个放大过的电流或电压信号。

运放的原理基于放大器、反馈电路和稳定性控制等方面，下面将详细探讨。

2. 运放的特点和结构运放的输入和输出特性使之能够工作在不同的电路应用中。

运放一般具有以下几个特点： - 高增益：运放的增益非常大，通常可以达到几千倍甚至几百万倍。

- 差分输入：运放具有两个输入端，允许差分输入信号，可以实现更精确的放大和处理。

- 单端输出：运放的输出通常是单端的，可以方便地连接到其他电路。

运放的基本结构包括： - 差分放大器：利用差分输入特性实现输入信号的放大。

- 频率补偿电路：用于提高运放的频率响应和稳定性。

- 输出级和电流源：用于提供输出电流和放大功能。

3. 运放的工作原理运放的工作原理可以分为放大器、反馈电路和稳定性控制三个方面。

3.1 放大器放大器是运放的基本功能，利用差分放大器实现输入信号的放大。

在运放内部，差分放大器通过放大输入信号的微小差异，使得输出信号得以放大。

3.2 反馈电路反馈电路在运放中起着重要的作用，它将输出信号的一部分经过反馈回输入端，使得运放的输出可以根据需要进行调节。

反馈电路可以分为正反馈和负反馈两种形式。

•正反馈：正反馈会使放大器产生振荡，一般不在运放中使用。

•负反馈：负反馈通过将一部分输出信号反馈到输入端，可以减小放大器的非线性失真、增加稳定性和增益等。

3.3 稳定性控制稳定性是运放的一个重要指标，主要通过电流源和频率补偿电路实现。

电流源提供运放的工作电流，频率补偿电路则用于提高运放的频率响应和防止振荡。

4. 运放的应用运放在电路设计中有广泛的应用，以下是几个常见的应用领域：4.1 模拟信号处理运放可以对模拟信号进行放大、滤波和增益控制等处理，常用于音频放大器、滤波器和调节电路等。

4.2 模拟计算运放在模拟计算器中起着重要作用，可以实现加法器、乘法器和积分器等功能。

运算放大器原理
运算放大器是一种特殊设计的放大器，它可以进行精确的电压放大以及信号处理。

运算放大器的基本原理是利用负反馈回路来实现稳定的放大倍数和输出特性。

运算放大器通常由差分输入级、增益级和输出级组成。

差分输入级可以将输入信号进行差分放大，这样可以提高抗干扰能力。

增益级可以对差分放大后的信号进行进一步放大，从而得到更高的放大倍数。

输出级通常是一个输出级放大器，它将放大的信号输出给外部负载。

在运算放大器中，负反馈是实现精确放大的关键。

负反馈是指从输出回馈到输入的一部分信号，通过比较输入和输出信号的差异来调整放大倍数。

负反馈可以提高放大器的线性度、频率响应和稳定性。

当输入信号发生变化时，负反馈机制会自动调整放大倍数，使得输出信号保持稳定。

运算放大器还具有一些特殊的输入和输出特性。

例如，运算放大器通常具有无效偏移电压，这是由于器件内部的非线性导致的微小偏移。

此外，运算放大器还具有输入阻抗高、输出阻抗低、共模抑制比高等特点，使得它能够适应各种输入和输出环境。

总之，运算放大器利用负反馈回路实现了精确的电压放大和信号处理。

它在各种电子电路中广泛应用，包括滤波、增益控制、调制解调、比较和整数运算等领域。

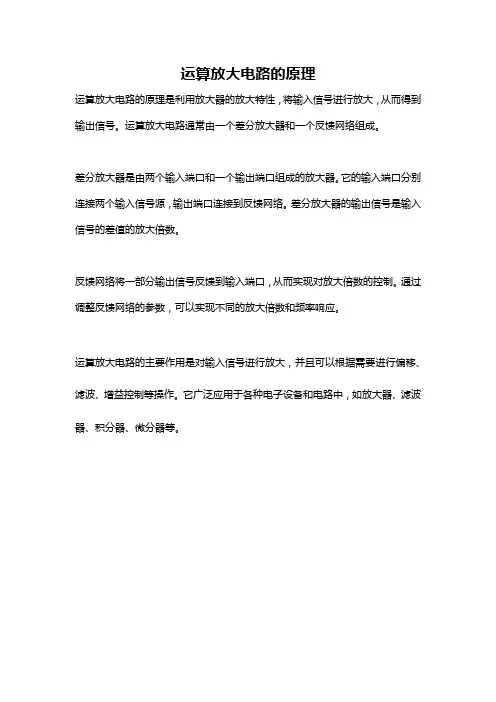

运算放大电路的原理
运算放大电路的原理是利用放大器的放大特性，将输入信号进行放大，从而得到输出信号。

运算放大电路通常由一个差分放大器和一个反馈网络组成。

差分放大器是由两个输入端口和一个输出端口组成的放大器。

它的输入端口分别连接两个输入信号源，输出端口连接到反馈网络。

差分放大器的输出信号是输入信号的差值的放大倍数。

反馈网络将一部分输出信号反馈到输入端口，从而实现对放大倍数的控制。

通过调整反馈网络的参数，可以实现不同的放大倍数和频率响应。

运算放大电路的主要作用是对输入信号进行放大，并且可以根据需要进行偏移、滤波、增益控制等操作。

它广泛应用于各种电子设备和电路中，如放大器、滤波器、积分器、微分器等。

运算放大器（Operational Amplifier，简称Op-Amp）是一种电子放大器，广泛应用于模拟电路中。

它的主要功能是放大输入信号并提供高增益、高输入阻抗和低输出阻抗。

运算放大器的原理基于差分放大器和反馈机制。

它通常由差分输入阶段、放大阶段和输出阶段组成。

差分输入阶段：运算放大器的输入端通常是一个差分输入阶段，由两个输入端（非反相输入端和反相输入端）组成。

差分输入阶段的作用是接收输入信号并提供差分输入，这样可以增强运算放大器的抗干扰能力和共模抑制比。

放大阶段：放大阶段是运算放大器的核心部分，负责将差分输入信号进行放大。

放大阶段通常由多个级联的放大器组成，其中每个级别可以提供一定的增益。

通过级联放大器，运算放大器可以实现高增益和精确的放大功能。

反馈机制：运算放大器通常采用反馈机制，其中一部分输出信号经过反馈回到输入端，通过控制反馈路径中的元件来调整放大器的增益和特性。

反馈机制可以提供更稳定和可控的放大器输出，同时还能改善输入和输出阻抗。

通过差分输入阶段、放大阶段和反馈机制的协同工作，运算放大器能够提供高增益、高输入阻抗和低输出阻抗的放大功能。

它在各种模拟电路中被广泛应用，如滤波器、比较器、振荡器等。

运算放大器的基本原理
运算放大器是一种电子设备，用于放大输入信号的幅度。

它由一个差分放大器和一个输出级组成。

差分放大器采用差模输入，即同时输入两个反相信号。

在差分放大器中，输入信号被分成两个路径，一个通过正相位的输入端，另一个通过反相位的输入端。

两个输入信号分别经过共射放大器和共集放大器进行放大，并通过输出级相加。

这种配置可以使得放大器对输入信号的幅度变化非常敏感，从而实现较大的放大倍数。

输出级是放大器的最后一级，它将差分放大器的输出信号转化为单端输出信号。

输出级通常采用共射放大器，通过负反馈技术控制放大倍数和频率响应。

运算放大器的基本原理在于它有两个输入端和一个输出端，其中一个输入端称为非反相输入端，另一个输入端称为反相输入端。

当在非反相输入端引入不同的信号时，通过差分放大器和输出级的放大作用，输出端会产生一个放大后的信号，其幅度取决于两个输入信号的差异。

运算放大器的基本运算功能包括放大、求和、乘法和积分等。

它广泛应用于模拟电路、信号处理、传感器接口等领域，如模拟计算器、滤波器、传感器信号放大等。

运算放大器的原理及特性
运算放大器（Operational Amplifier，简称Op Amp）是一种电子器件，通常用于放大电压信号或处理模拟电路中的信号。

它具有高增益、高输入阻抗、低输出阻抗、大共模抑制比和无穷大的带宽等特性，被广泛应用于模拟电路中。

运算放大器的基本原理是利用内部的共尺极放大器和外部的反馈电路，将输入信号放大到所需的幅度，并输出给后续电路。

运算放大器一般由差分输入级、差分放大器、输出级和电源供电电路组成。

运算放大器的主要特性如下：
1. 高增益：运算放大器具有非常高的电压增益，一般在几千到几百万之间。

这样可以放大微弱的信号到可用的幅度。

2. 高输入阻抗：运算放大器的输入端具有非常高的阻抗，使得输入信号源不会受到损耗。

3. 低输出阻抗：运算放大器的输出端具有非常低的输出阻抗，可以给后续电路提供较大的输出电流。

4. 大共模抑制比：共模抑制比是指运算放大器对共模信号的抑制能力。

运算放大器具有较高的共模抑制比，可以有效抑制共模信号的干扰。

5. 无穷大的带宽：运算放大器的带宽足够大，可以处理宽频带的信号。

6. 可调节增益：通过调整反馈电阻，可以调节运算放大器的增益。

运算放大器常常用于放大电压信号、求和运算、积分运算、微分运算等，广泛应用于滤波器、放大器、比较器、多路选择器等电路中。

运算放大器电路原理运算放大器（Operational Amplifier，简称Op-Amp）是一种极为重要的电子元器件，广泛应用于各种电路中。

它具有高增益、差分输入、单端输出等特点，能够放大电压、电流和功率等信号，并提供微弱信号的放大和处理功能。

本文将介绍运算放大器的基本原理及其电路结构。

一、运算放大器的基本原理运算放大器是一个多元件集成电路（IC），通常由几个晶体管、电阻和电容器等元件组成。

它的核心部分是一个差分放大器，具有高增益特性。

运算放大器的输出电压与输入电压之间的关系可以通过下面的公式表示：Vout = Av (V+ - V-)其中，Vout为输出电压，Av为放大器的开环增益，V+和V-分别为非反相输入和反相输入。

二、运算放大器的电路结构运算放大器的电路图可以简化为以下几个主要部分：1.差动放大器：差动放大器是运算放大器的核心部分，它由两个输入电源、两个输入电容和两个晶体管等电路组成。

它的作用是将输入信号进行差分放大，增益高达几千倍。

2.电流镜：电流镜是一个由晶体管组成的电流源，用于提供稳定的电流输出。

它的作用是保持差动放大器的工作点稳定，使得差动放大器的输出可以线性放大。

3.级联放大器：级联放大器由多个差分放大器组成，用于提高整个运算放大器的放大倍数。

每个差分放大器都会放大之前的放大器的输出信号。

4.反馈网络：反馈网络是运算放大器的重要部分，通过它可以实现对输出信号进行控制和调整。

反馈网络可以分为正反馈和负反馈两种形式，具体的选择取决于应用的要求。

三、运算放大器的应用运算放大器在电子电路中具有广泛的应用，主要包括以下几个方面：1.信号放大：运算放大器可将输入信号放大到所需的幅度，用于增强微弱信号。

2.滤波：运算放大器可以配合电容器和电阻等元件，构成滤波电路，用于滤除不需要的频率成分，提取特定频率的信号。

3.比较器：运算放大器可以作为比较器使用，用于判断输入信号的大小关系，并输出相应的逻辑电平。

运算放大器的工作原理
运算放大器是一种电子电路器件，通常用于放大和处理信号。

它的工作原理可以简单描述为以下几个步骤：
1. 输入信号：从输入端引入待放大的信号，通常为电压信号。

2. 输入级：输入信号经过一个输入级，该级通常由一个差动放大器组成。

这个放大器通过增大输入信号的幅度，提供了与输入信号相同的放大倍数。

3. 差动放大器：差动放大器由两个相同但取反的输入端和一个输出端组成。

它的工作原理是通过比较两个输入信号，并放大它们之间的差异。

通过这种方式，差动放大器可以抵消输入信号中的共模噪声，从而提高信号的质量。

4. 中间级：放大后的信号进入一个或多个中间级，每个中间级都由放大器组成。

这些级别进一步增加信号的幅度，并可能对信号进行滤波和调整。

5. 输出级：最终放大后的信号通过输出级输出。

输出级通常由一个功率放大器组成，可以提供足够的功率来驱动负载。

需要注意的是，运算放大器还可以通过外接反馈回路实现各种功能，例如放大、求和、滤波、积分等。

这种反馈回路通过将一部分输出信号返回到输入端，可以控制和调整运算放大器的放大倍数和频率响应。

这使得运算放大器成为了许多电子设备和系统中不可或缺的组成部分。

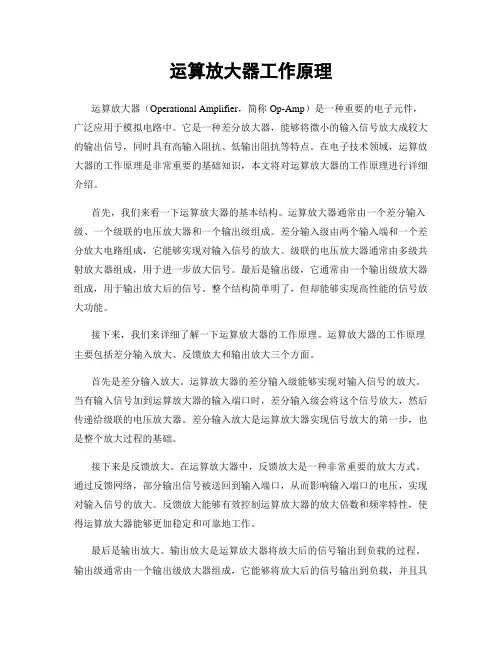

运算放大器工作原理运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于模拟电路中。

它是一种差分放大器，能够将微小的输入信号放大成较大的输出信号，同时具有高输入阻抗、低输出阻抗等特点。

在电子技术领域，运算放大器的工作原理是非常重要的基础知识，本文将对运算放大器的工作原理进行详细介绍。

首先，我们来看一下运算放大器的基本结构。

运算放大器通常由一个差分输入级、一个级联的电压放大器和一个输出级组成。

差分输入级由两个输入端和一个差分放大电路组成，它能够实现对输入信号的放大。

级联的电压放大器通常由多级共射放大器组成，用于进一步放大信号。

最后是输出级，它通常由一个输出级放大器组成，用于输出放大后的信号。

整个结构简单明了，但却能够实现高性能的信号放大功能。

接下来，我们来详细了解一下运算放大器的工作原理。

运算放大器的工作原理主要包括差分输入放大、反馈放大和输出放大三个方面。

首先是差分输入放大。

运算放大器的差分输入级能够实现对输入信号的放大。

当有输入信号加到运算放大器的输入端口时，差分输入级会将这个信号放大，然后传递给级联的电压放大器。

差分输入放大是运算放大器实现信号放大的第一步，也是整个放大过程的基础。

接下来是反馈放大。

在运算放大器中，反馈放大是一种非常重要的放大方式。

通过反馈网络，部分输出信号被送回到输入端口，从而影响输入端口的电压，实现对输入信号的放大。

反馈放大能够有效控制运算放大器的放大倍数和频率特性，使得运算放大器能够更加稳定和可靠地工作。

最后是输出放大。

输出放大是运算放大器将放大后的信号输出到负载的过程。

输出级通常由一个输出级放大器组成，它能够将放大后的信号输出到负载，并且具有较低的输出阻抗。

输出放大是整个放大过程的最后一步，它能够保证运算放大器的输出信号质量和稳定性。

总的来说，运算放大器的工作原理是基于差分输入放大、反馈放大和输出放大三个方面的。

通过这些工作原理，运算放大器能够实现对输入信号的高性能放大，从而在模拟电路中发挥着重要的作用。

最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

运算放大器的原理和应用1. 什么是运算放大器运算放大器（Operational Amplifier），简称OA，是一种重要的电子电路组件，用于放大电压信号，并具有多种应用。

它通常由多个晶体管、电阻和电容等元件组成，具有高增益、高输入阻抗和低输出阻抗等特点。

2. 运算放大器的原理运算放大器的原理基于差分放大器的概念，其输入端具有可调的放大倍数，并在输出端提供放大的电压。

具体来说，运算放大器通过负反馈电路的设计，达到稳定放大倍数的目的。

运算放大器的基本原理如下： - 运算放大器具有两个输入端，分别标记为正输入端（+）和负输入端（-）。

- 输入电压在正输入端和负输入端之间产生电势差。

- 运算放大器将输入电压的差值放大，并输出到输出端。

- 输出端的电压通过反馈电阻等器件返回到负输入端，实现负反馈控制。

- 通过调节反馈电路的参数，可以实现对输出电压的放大倍数和相位的控制。

3. 运算放大器的应用运算放大器广泛应用于各种电子电路中，以下是几个常见的应用场景：3.1 模拟计算器运算放大器可用于设计和制造模拟计算器。

通过利用运算放大器的放大和求和功能，可以实现复杂的模拟计算任务。

例如，可以利用运算放大器实现加法、减法、乘法和除法等基本运算，从而实现模拟计算器的功能。

3.2 运算放大器比较器运算放大器可以用作比较器，用于比较两个输入电压的大小。

比较器的输出信号通常是一个二进制信号，表示输入信号的大小关系。

比较器广泛应用于模拟电路中，例如电压比较器、滞回比较器等。

3.3 运算放大器滤波器运算放大器可用于设计和制造各种类型的滤波器，例如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器的作用是去除或弱化输入信号中的某些频率成分，从而实现对信号的频率选择性处理。

3.4 运算放大器信号发生器运算放大器可以用作信号发生器，产生各种类型的信号波形。

通过控制运算放大器的输入电压和反馈电路的参数，可以实现正弦波、方波、三角波和脉冲等不同形式的信号生成。

运算放大器工作原理
运算放大器是一种高增益、差分输入的电子放大器，主要用于信号的放大、滤波等处理。

其工作原理可以简单描述如下：
1. 差分输入：运算放大器有两个输入口，即非反相输入端（+）和反相输入端（-）。

信号通过非反相输入端和反相输入端输入，差分输入的电压将决定放大器的输出。

2. 差动放大：运算放大器通过差分放大电路实现信号的差动放大。

差分放大电路由输入级、中间级和输出级组成。

输入级主要负责放大输入信号，中间级进行整流、滤波等处理，输出级将放大后的信号输出。

3. 负反馈：运算放大器通常采用负反馈电路来稳定其增益和线性度。

负反馈电路将输出信号与输入信号进行比较，并通过反馈路径将差异减小，使放大器输出更加稳定和线性。

4. 输入阻抗高：运算放大器的输入阻抗很高，可以忽略输入电流。

这使得运算放大器可以与各种信号源连接而不影响信号源的输出。

5. 输出驱动能力强：运算放大器具有较低的输出阻抗和较高的输出电流能力，能够有效地驱动各种负载。

6. 可调节增益：运算放大器具有可调节的增益，可以通过调节反馈电阻等参数来实现不同的放大倍数。

7. 常用应用：运算放大器在模拟电路中广泛应用，如信号调理、滤波、运算、比较等。

同时，它还可以作为反馈电路中的基本组件，用于构建各种功能的反馈电路。

电路中的运算放大器了解运放的基本原理和应用电路中的运算放大器：了解运放的基本原理和应用运算放大器（Operational Amplifier，简称Op Amp）是电子电路中一种重要的基本器件，被广泛应用于各种电路中。

它以其优异的放大性能和灵活的电路设计能力，成为了电子工程师们设计各种电子系统的重要工具。

本文将详细介绍运算放大器的基本原理和常见应用。

一、运算放大器的基本原理运算放大器是一种差分输入、高增益、直接耦合的电子放大器。

它通常由输入阻抗很高的差分放大器、直流耦合的高增益级以及输出缓冲级组成。

运放的输出是输入电压的放大倍数，可以实现各种基本的放大和信号处理功能。

运放具有以下特性：1. 高增益：典型的运放增益在几万倍到几百万倍之间，可以放大微弱的信号到控制系统所需的电压范围。

2. 大输入阻抗：运放的输入阻抗通常在几百千欧姆到几百兆欧姆之间。

这样的高输入阻抗使得运放可以轻松地接收各种信号源的输入。

3. 小输出阻抗：运放的输出阻抗非常小，通常只有几个欧姆，可以驱动低阻抗负载而不损失信号质量。

4. 可调节增益：运放的增益可以通过反馈网络进行调整，以满足不同应用的需求。

5. 双电源供电：运放通常需要正负双电源进行供电，保证其工作在正确的偏置电压范围内。

二、运放的基本应用运放具有很多常见的应用，下面将介绍几个典型的应用场景。

1. 放大器：运放最常见的应用就是作为电压、电流和功率放大器。

通过调整反馈电阻和输入电阻的比例，可以实现不同的放大倍数。

2. 滤波器：运放可以用来构建各种类型的滤波器，如低通滤波器、高通滤波器和带通滤波器等。

通过调整电容和电阻的数值，可以实现所需的截止频率和滤波特性。

3. 零点校正：运放可以用于对传感器输出进行校正。

通过将传感器输出和期望值进行比较，可以生成误差信号，从而对传感器输出进行修正。

4. 正负反馈控制系统：运放可以构成正负反馈控制系统，实现自动调节和稳定性增强。

通过调整反馈电阻和输入电阻的比例，可以实现系统的稳定性和响应速度的平衡。

运算放大器实验原理运算放大器是一种广泛使用的模拟电子元件，它具有高输入阻抗、高开环增益和宽频带等特性，常用于信号放大、滤波、转换等电路中。

本文将介绍运算放大器的原理、使用方法以及实验操作步骤。

一、运算放大器的基本原理运算放大器是一种具有正负输入端的放大器，其输出量由输入量的大小和相位决定。

输入量通过一个反馈网络，产生一个误差信号，该信号表示输出量与期望值之间的差异。

误差信号经过放大和比较后，驱动输出设备，以达到所需的输出值。

运算放大器的主要特点是它的差模放大器和交流放大器，这两个部分独立且互相不影响，使得它在许多电路中都有广泛应用。

二、运算放大器的使用方法1. 电源电压：运算放大器需要使用稳定的电源电压，通常使用±5V或±15V。

2. 输入阻抗：运算放大器的输入阻抗很高，通常需要使用阻抗匹配的输入设备，如电阻、电容等。

3. 偏置电压：为了使运算放大器工作在稳定状态，需要为其提供适当的偏置电压。

偏置电压的大小取决于具体的电路需求。

4. 输出设备：根据需要选择适当的输出设备，如电阻、电容等，以实现所需的电路功能。

三、实验操作步骤1. 实验准备：准备所需的实验器材和元件，包括运算放大器、电阻、电容、电感等。

检查器材是否完好，确保电源稳定。

2. 搭建实验电路：按照实验需求，搭建运算放大器的电路。

注意选择适当的电源电压和偏置电压，确保电路稳定工作。

3. 测试与调整：使用示波器、万用表等工具，测试电路的性能指标，如输入阻抗、输出阻抗、开环增益等。

根据测试结果进行调整，使电路达到最佳性能。

4. 实验结果分析：观察和分析实验结果，验证运算放大器的原理和使用方法是否正确。

5. 实验总结：整理实验数据和结果，总结实验中的问题和经验教训，为今后的实验提供参考。

具体实验操作步骤如下：步骤一：搭建基本放大电路使用电阻、电容等元件搭建一个基本的放大电路，使用运算放大器作为放大器。

调整元件值以获得适当的增益和带宽。

运放的工作原理
运放是一种基于放大电流的电子器件，它可将微弱的电信号放大到较大的幅度。

运放的工作原理如下：
1. 差分放大：运放的关键部分是差动放大器，它由两个输入端和一个输出端组成。

运放通过差分放大器将两个输入信号进行放大，并将放大后的结果输出。

2. 反馈：运放中常常使用反馈电路来控制放大倍数和稳定工作点。

反馈电路通常通过将一部分输出信号与输入信号进行比较，并将比较结果作为控制信号调整放大倍数。

这样可以使运放输出的信号更准确地符合输入信号，并且提高了稳定性。

3. 输出级：运放的输出级通过电源来提供足够的功率，将放大后的信号输出到负载上。

输出级通常使用功率放大器来提供较大的输出电流和较低的输出阻抗，以便与负载更好地匹配。

4. 负反馈：运放中常使用负反馈机制来降低失真和提高线性度。

负反馈通过将一部分输出信号与输入信号进行比较，并将相差的部分反馈到放大器的输入端，使放大器对输入信号进行更精确的放大。

5. 满足基本运算放大器条件：为了实现良好的放大效果，运放需要满足基本运算放大器条件，包括高开环增益、高输入阻抗、低输出阻抗等。

这些条件使得运放能够在各种电路应用中实现精确的放大功能。

综上所述，运放通过差分放大器、反馈电路、输出级和负反馈机制等组成，实现了对输入信号的放大和控制，从而使得微弱的电信号得以增强并输出到负载上。

运算放大器基本原理及应用一． 原理(一） 运算放大器 1.原理运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

运算放大器一般由4个部分组成，偏置电路，输入级，中间级，输出级。

图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。

如图2所示。

U -对应的端子为“-”，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。

U +对应的端子为“＋”，当输入U +单独由该端加入时，输出电压与U +同相，故称它为同相输入端。

输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益（开环电压放大倍数）。

在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。

2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud （U +－U －）,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。

即U +≈U －，称为“虚短”。

由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”,这说明运放对其前级吸取电流极小。

上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。

3. 运算放大器的应用 (1)比例电路所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。

(a) 反向比例电路反向比例电路如图3所示，输入信号加入反相输入端:图3反向比例电路电路图对于理想运放，该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R ’＝R 1 // R F 。
