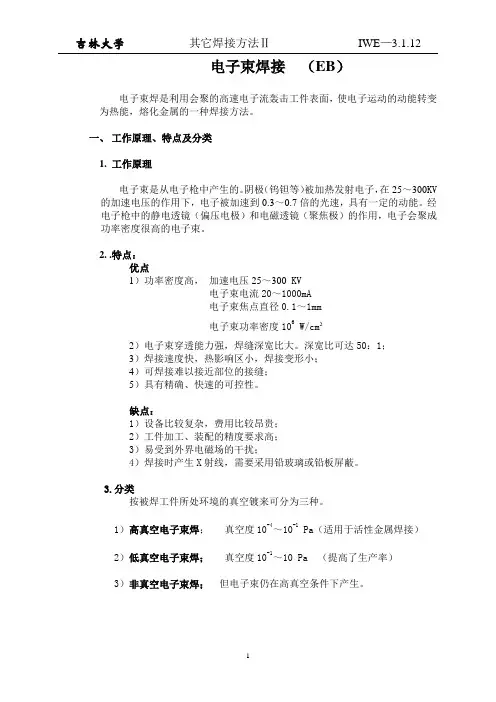

电子束焊接（EB）电子束焊是利用会聚的高速电子流轰击工件表面，使电子运动的动能转变为热能，熔化金属的一种焊接方法。
一、工作原理、特点及分类1. 工作原理电子束是从电子枪中产生的。
阴极（钨钽等）被加热发射电子，在25～300KV 的加速电压的作用下，电子被加速到0.3～0.7倍的光速，具有一定的动能。
经电子枪中的静电透镜（偏压电极）和电磁透镜（聚焦极）的作用，电子会聚成功率密度很高的电子束。
2. .特点：优点1）功率密度高，加速电压25～300 KV电子束电流20～1000mA电子束焦点直径0.1～1mm电子束功率密度106 W/cm²2）电子束穿透能力强，焊缝深宽比大。
深宽比可达50：1；3）焊接速度快，热影响区小，焊接变形小；4）可焊接难以接近部位的接缝；5）具有精确、快速的可控性。
缺点：1）设备比较复杂，费用比较昂贵；2）工件加工、装配的精度要求高；3）易受到外界电磁场的干扰；4）焊接时产生X射线，需要采用铅玻璃或铅板屏蔽。
3.分类按被焊工件所处环境的真空镀来可分为三种。
1）高真空电子束焊；真空度10-4～10-1 Pa（适用于活性金属焊接）2）低真空电子束焊；真空度10-1～10 Pa （提高了生产率） 3）非真空电子束焊；但电子束仍在高真空条件下产生。
二、电子束焊接设备由电子枪、工作室（真空室）、真空系统、电源、控制系统等组成。
图1 电子束焊接设备结构简图1. 电子枪：阴极（钨、钽）——发射电子，高的负电位，与阳极之间形成电子束的加速电场。
偏压电极（栅极）——相对于阴极呈负电位，通过调节其负电位的大小和偏压电极的形状及位置，可调节电子束流的大小和形状，起静电透镜的作用。
聚焦极——使发散的电子束聚焦，起电磁透镜的作用。
偏转极——使电子束作重复性摆动或偏移。
注：偏压电极和聚焦极应保持同心。
2. 工作室：用低碳钢板制成，以屏蔽外部磁场对电子束轨迹的干扰，内表面应镀镍或作其它处理，减小表面吸附气体、飞溅及油污等。
电子束焊的工作原理
电子束焊是利用高速电子束的冲击力和热能将金属材料加热至熔点，达到焊接效果的一种焊接技术。
其工作原理如下：
1.电子束产生：在电子束焊设备中，通过电子枪或加速器向钨丝施加高压电流，使其产生极高的热能。
热能会使钨丝进入高温状态，并释放出大量的自由电子。
2.电子束聚焦：利用磁铁或电磁场将自由电子束聚焦为一束高速电子流，从而形成电子束。
3.电子束加速：通过加速器施加电场，将电子束加速至一定的速度。
速度越高，电子束的穿透力和热能也越强。
4.电子束照射：将加速后的电子束照射到需要焊接的金属材料上。
由于电子束的高速冲击力和热能，金属材料的表层会被加热至熔点。
5.金属熔化和焊接：由于金属材料表层被高速电子束加热至熔点，金属原子开始进入高度活跃的状态。
金属原子在熔化状态下，会发生相互扩散和融合，从而实现焊接的效果。
6.焊接完成：电子束焊接完成后，焊接区域会快速冷却，形成牢固的焊缝。
电子束焊技术由于其高能量、高速度和高密度的特点，具有焊
接速度快、熔深浅可控、焊缝质量好等优点。
它在航天航空、汽车工业、电子工业等领域有着广泛的应用。
