集成计数器及寄存器

北京科技大学实验报告学院：高等工程师学院专业：自动化（卓越计划）班级：自E181姓名：杨威学号：41818074 实验日期：2020 年5月26日一、实验名称：集成计数器及其应用1、实验内容与要求（1）用74161和必要逻辑门设计一个带进位输出的10进制计数器，采用同步置数方法设计；（2）用两个74161和必要的逻辑门设计一个带进位输出的60进制秒计数器；2、实验相关知识与原理（1）74161是常用的同步集成计数器，4位2进制，同步预置，异步清零。

引脚图功能表其中X。

3、10进制计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数输出QD、QC、QB、QA，进位输出RCO，显示译码输出OA、OB、OC、OD、OE、OF、OG2）计数范围：0000-10013）预置数值：00004）置数控制端LDN：计数到1001时输出低电平5）进位输出RCO：计数到1001时输出高电平画出如下状态转换表：CP QDQCQBQA0 00001 00012 00103 00114 01005 01016 01107 01117 10009 100110 0000（2）原理图截图仿真波形如下功能验证表格CLRN QD QC QB QA RCO0 0 0 0 0 01 0 0 0 1 01 0 0 1 0 01 0 0 1 1 01 0 1 0 0 01 0 1 0 1 01 0 1 1 0 01 0 1 1 1 01 1 0 0 0 01 1 0 0 1 11 0 0 0 0 04、60进制秒计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数十位输出QD2、QC2、QB2、QA2和计数个位输出QD1、QC1、QB1、QA1，进位输出RCO2）计数范围：0000 0000-0101 10013）预置数值：0000 00004）置数控制端LDN1（个位）：计数到0101 1001时输出低电平5）清零端CLRN2（十位）：计数到0110时输出低电平6）ENT：个位计数到1001时输出高电平7）进位输出RCO：计数到1001时输出高电平画出如下状态转换表CP QD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA10 0000 0000 20 0010 0000 40 0100 00001 0000 0001 21 0010 0001 41 0100 00012 0000 0010 22 0010 0010 42 0100 00103 0000 0011 23 0010 0011 43 0100 00114 0000 0100 24 0010 0100 44 0100 01005 0000 0101 25 0010 0101 45 0100 01016 0000 0110 26 0010 0110 46 0100 01107 0000 0111 27 0010 0111 47 0100 01118 0000 1000 28 0010 1000 48 0100 10009 0000 1001 29 0010 1001 49 0100 100110 0001 0000 30 0011 0000 50 0101 000011 0001 0001 31 0011 0001 51 0101 000112 0001 0010 32 0011 0010 52 0101 001013 0001 0011 33 0011 0011 53 0101 001114 0001 0100 34 0011 0100 54 0101 010015 0001 0101 35 0011 0101 55 0101 010116 0001 0110 36 0011 0110 56 0101 011017 0001 0111 37 0011 0111 57 0101 011118 0001 1000 38 0011 1000 58 0101 100019 0001 1001 39 0011 1001 59 0101 100160 0000 0000 （2）设计原理图截图（3）实验仿真仿真波形：仿真结果表：5、实验思考题：（1）总结任意模计数器的设计方法。

《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16=( )8421BCD解：（37.25）10= ( 100101.01)2= ( 25.4)16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。

3）OC门和OD门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。

要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：，则输出Y见上。

3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。

4. 数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

数字电路-实验指导书汇总TPE-D型系列数字电路实验箱数字逻辑电路实验指导书实验⼀门电路逻辑功能及测试实验⼆组合逻辑电路（半加器、全加器及逻辑运算）实验三时序电路测试及研究实验四集成计数器及寄存器实验⼀门电路逻辑功能及测试⼀、实验⽬的1、熟悉门电路逻辑功能。

2、熟悉数字电路实验箱及⽰波器使⽤⽅法。

⼆、实验仪器及器件1、双踪⽰波器；2、实验⽤元器件74LS00 ⼆输⼊端四与⾮门 2 ⽚74LS20 四输⼊端双与⾮门 1 ⽚74LS86 ⼆输⼊端四异或门 1 ⽚74LS04 六反相器 1 ⽚三、预习要求1、复习门电路⼯作原理及相应逻辑表达式。

2、熟悉所⽤集成电路的引线位置及各引线⽤途。

3、了解双踪⽰波器使⽤⽅法。

四、实验内容实验前检查实验箱电源是否正常。

然后选择实验⽤的集成电路，按⾃⼰设计的实验接线图接好连线，特别注意Vcc 及地线不能接错(Vcc=+5v，地线实验箱上备有)。

线接好后经实验指导教师检查⽆误可通电实验。

实验中改动接线须先断开电源，接好后在通电实验。

1、测试门电路逻辑功能⑴选⽤双四输⼊与⾮门74LS20 ⼀只，插⼊⾯包板（注意集成电路应摆正放平），按图接线，输⼊端接S1～S4(实验箱左下⾓的逻辑电平开关的输出插⼝)，输出端接实验箱上⽅的LED 电平指⽰⼆极管输⼊插⼝D1～D8中的任意⼀个。

⑵将电平开关按表置位，分别测出输出逻辑状态值及电压值填表。

表2、异或门逻辑功能测试⑴选⼆输⼊四异或门电路74LS86，按图接线，输⼊端1、2、4、5 接电平开关输出插⼝，输出端A 、B 、Y 接电平显⽰发光⼆极管。

⑵将电平开关按表的状态转换，将结果填⼊表中。

表3、逻辑电路的逻辑关系⑴⽤ 74LS00 双输⼊四与⾮门电路，按图、图接线，将输⼊输出逻辑关系分别填⼊表，表中。

⑵写出两个电路的逻辑表达式。

4、逻辑门传输延迟时间的测量⽤六反相器（⾮门）按图接线，输⼊80KHz 连续脉冲（实验箱脉冲源），⽤双踪⽰波器测输⼊、输出相位差。

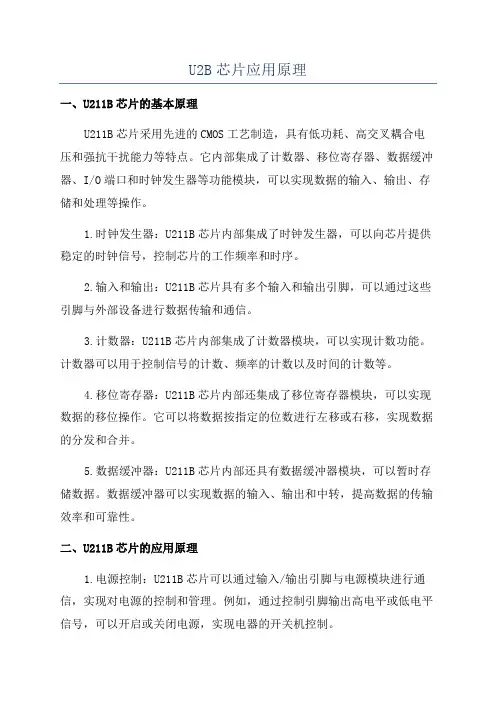

U2B芯片应用原理一、U211B芯片的基本原理U211B芯片采用先进的CMOS工艺制造，具有低功耗、高交叉耦合电压和强抗干扰能力等特点。

它内部集成了计数器、移位寄存器、数据缓冲器、I/O端口和时钟发生器等功能模块，可以实现数据的输入、输出、存储和处理等操作。

1.时钟发生器：U211B芯片内部集成了时钟发生器，可以向芯片提供稳定的时钟信号，控制芯片的工作频率和时序。

2.输入和输出：U211B芯片具有多个输入和输出引脚，可以通过这些引脚与外部设备进行数据传输和通信。

3.计数器：U211B芯片内部集成了计数器模块，可以实现计数功能。

计数器可以用于控制信号的计数、频率的计数以及时间的计数等。

4.移位寄存器：U211B芯片内部还集成了移位寄存器模块，可以实现数据的移位操作。

它可以将数据按指定的位数进行左移或右移，实现数据的分发和合并。

5.数据缓冲器：U211B芯片内部还具有数据缓冲器模块，可以暂时存储数据。

数据缓冲器可以实现数据的输入、输出和中转，提高数据的传输效率和可靠性。

二、U211B芯片的应用原理1.电源控制：U211B芯片可以通过输入/输出引脚与电源模块进行通信，实现对电源的控制和管理。

例如，通过控制引脚输出高电平或低电平信号，可以开启或关闭电源，实现电器的开关机控制。

2.数据处理：U211B芯片内部的计数器和移位寄存器模块可以实现对数据的处理。

例如，可以使用计数器模块获得时间、频率和速度等数据，并结合移位寄存器模块进行数据分析和处理。

3.通信接口：U211B芯片可以通过串行通信接口与其他设备进行数据交互。

例如，可以通过串行通信接口与计算机进行数据传输、控制和指令交互，实现设备的远程控制和监控。

4.外设控制：U211B芯片可以与各种外部设备进行连接，通过输入/输出引脚与外设进行数据传输和控制。

例如，可以通过U211B芯片的引脚与显示屏、键盘、灯光等外设进行连接，实现对外设的控制和管理。

5.信号处理：U211B芯片内部的数据缓冲器模块可以实现信号的输入、输出和存储。

集成块的分类一、引言集成块是一种电子元器件，由多个功能电路组合而成，在现代电子产品中广泛应用。

随着科技的不断发展，集成块的种类也越来越多样化。

本文将介绍集成块的分类。

二、数字集成块数字集成块是由数字逻辑门组合而成的电路。

数字逻辑门包括与门、或门、非门等等。

常见的数字集成块有计数器、寄存器、加法器等等。

1. 计数器计数器是一种能够按照一定规律进行计数的电路。

它通常由触发器和逻辑门组合而成，可以实现二进制计数和十进制计数。

2. 寄存器寄存器是一种能够存储数据的电路。

它可以将输入数据保存在内部，并在需要时输出这些数据。

寄存器通常由触发器和选通逻辑组合而成。

3. 加法器加法器是一种能够对两个二进制数进行加法运算的电路。

它通常由半加器和全加器组合而成，可以实现多位二进制数相加。

三、模拟集成块模拟集成块是由模拟电路组合而成的电路。

模拟电路包括放大器、滤波器、振荡器等等。

常见的模拟集成块有运放、比较器、振荡电路等等。

运放是一种能够将输入信号放大的电路。

它通常由差分放大器和反馈电路组合而成，可以实现不同增益和频率响应的信号放大。

2. 比较器比较器是一种能够对两个信号进行比较的电路。

它可以将一个信号与一个参考电平进行比较，并输出高或低电平。

3. 振荡电路振荡电路是一种能够产生周期性波形的电路。

它通常由反馈网络和放大器组合而成，可以实现正弦波、方波、三角波等不同类型的波形输出。

四、混合集成块混合集成块是由数字和模拟电路组合而成的电路。

它可以同时处理数字信号和模拟信号，广泛应用于通信、控制系统等领域。

常见的混合集成块有DAC（数模转换器）、ADC（模数转换器）、PLL（锁相环）等等。

1. DACDAC是一种能够将数字信号转换为模拟信号输出的电路。

它通常由数字信号处理电路和模拟输出电路组合而成，可以实现高精度的模拟信号输出。

2. ADCADC是一种能够将模拟信号转换为数字信号输出的电路。

它通常由模拟输入电路和数字信号处理电路组合而成，可以实现高精度的模拟信号采集。

一、实验目的1. 理解时序逻辑电路的基本概念和工作原理。

2. 掌握时序逻辑电路的设计方法和测试方法。

3. 熟悉常用中规模集成计数器和寄存器的逻辑功能和使用方法。

二、实验原理时序逻辑电路是指其输出不仅取决于当前输入信号，还取决于电路的过去状态。

本实验主要涉及计数器和寄存器两种时序逻辑电路。

计数器：计数器是一种能够对输入脉冲进行计数的时序逻辑电路。

常见的计数器有二进制计数器、十进制计数器和可编程计数器等。

寄存器：寄存器是一种用于存储二进制信息的时序逻辑电路。

常见的寄存器有D型寄存器、移位寄存器和计数寄存器等。

三、实验设备1. 数字电子技术实验箱2. 示波器3. 信号源4. 集成芯片：74LS163、74LS00、74LS20等四、实验内容1. 计数器设计（1）设计一个4位二进制加法计数器，实现0-15的循环计数。

（2）设计一个10进制计数器，实现0-9的循环计数。

2. 寄存器设计（1）设计一个D型寄存器，实现数据的存储和读取。

（2）设计一个移位寄存器，实现数据的右移和左移。

3. 时序逻辑电路测试（1）测试计数器的计数功能。

（2）测试寄存器的存储和读取功能。

五、实验步骤1. 计数器设计（1）根据计数器的功能要求，设计电路图。

（2）根据电路图，选择合适的集成芯片。

（3）搭建实验电路。

（4）测试计数器的计数功能。

2. 寄存器设计（1）根据寄存器的功能要求，设计电路图。

（2）根据电路图，选择合适的集成芯片。

（3）搭建实验电路。

（4）测试寄存器的存储和读取功能。

3. 时序逻辑电路测试（1）测试计数器的计数功能。

（2）测试寄存器的存储和读取功能。

六、实验结果与分析1. 计数器设计（1）4位二进制加法计数器能够实现0-15的循环计数。

（2）10进制计数器能够实现0-9的循环计数。

2. 寄存器设计（1）D型寄存器能够实现数据的存储和读取。

（2）移位寄存器能够实现数据的右移和左移。

3. 时序逻辑电路测试（1）计数器的计数功能正常。

集成计数器及寄存器的实验原理引言集成计数器和寄存器是数字电路中非常重要的组件，它们用于进行数字信号的计数与存储。

在本实验中，我们将探讨集成计数器和寄存器的原理以及它们在实际电路中的应用。

一、集成计数器的原理1.1 什么是集成计数器集成计数器是一种能够计数连续数字信号的电子器件。

它可以根据输入端的时钟信号来完成计数操作，输出端则会按照特定的规律输出计数结果。

1.2 集成计数器的工作原理集成计数器通常是由触发器构成的。

触发器是一种存储单元，它能够存储一个二进制位，并在时钟信号的作用下改变存储状态。

集成计数器的工作原理可以通过以下步骤来理解：1.初始状态下，集成计数器的触发器处于复位状态，输出端的计数值为0。

2.当时钟信号来临时，触发器将存储状态改变为下一个二进制数值，输出端的计数值也随之改变。

3.当再次收到时钟信号时，触发器再次改变存储状态，计数值也相应地改变。

4.不断重复以上步骤，集成计数器可以持续计数，输出端的计数值会随着每个时钟周期递增。

1.3 集成计数器的分类集成计数器可以根据工作模式和计数范围进行分类。

常见的集成计数器包括二进制计数器、十进制BCD计数器、环形计数器等。

二、寄存器的原理2.1 什么是寄存器寄存器是一种能够存储多个二进制数据的器件。

它可以将输入的数据暂时存储起来，并在需要的时候提供给其他电路使用。

2.2 寄存器的工作原理寄存器通常是由多个触发器构成的。

每个触发器能够存储一个二进制位，这样多个触发器组合起来就能够存储更多的二进制数据。

寄存器的工作原理可以通过以下步骤来理解：1.初始状态下，所有触发器处于复位状态，寄存器中的数据为0。

2.当输入信号到达时，触发器将存储状态改变为对应的输入数据。

3.在需要时，寄存器的输出端将提供存储的数据给其他电路使用。

4.如果需要修改寄存器中的数据，可以将新的数据输入到寄存器中，触发器会相应地改变存储状态。

2.3 寄存器的分类寄存器可以根据功能和位数进行分类。

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲（或者没有时钟脉冲）, 各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述:（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类:按数制分：二进制计数器、十进制计数器、N 进制（任意进制）计数器; 按计数方式分：加法计数器、减法计数器、可逆计数器; 按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）：计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用M 表示。

3位二进制同步加法计数器：M=2^8,n 位4、二进制计数器（1）异步二进制加法计数器：如下图电路中，四个JK 触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP 0=CP CP F Q OJ1-K1-IJ2—K2—1J3—K3—1Qq’QQ 。

为计数输出，Q ；i 为进位输出，Rd 为异步复位（清0）二进制同步加法计数器：M=2n, n 位二进制计数器需要用n 个触发器。

C?2=Q1 CP3= Q2，Jo =Ko-l这样构成了四位异步二进制加计数器。

30,Qy。

U在计数前清零，QAQ1Q 产0000；第一个脉冲输入后,Q3Q 2Q I Q O =OOO1；第二个脉冲输入后,Q3Q 2Q I Q O =OO1O ；第三个脉冲输入后,Q3Q 2Q>Q O =OO11,……,第15个脉冲输入后，Q3Q 2QiQo=lllb第16个脉冲输入后，Q3Q-QQ°=0000,并向高位输出一个进位信号，当下一个脉冲来时，进 入新的计数周期。

实验五时序逻辑电路(计数器和寄存器)-实验报告一、实验目的1．掌握同步计数器设计方法与测试方法。

2．掌握常用中规模集成计数器的逻辑功能和使用方法。

二、实验设备设备：THHD-2型数字电子计数实验箱、示波器、信号源器件：74LS163、74LS00、74LS20等。

三、实验原理和实验电路1．计数器计数器不仅可用来计数，也可用于分频、定时和数字运算。

在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。

2．(1) 四位二进制（十六进制）计数器74LS161（74LS163）74LSl61是同步置数、异步清零的4位二进制加法计数器，其功能表见表5.1。

74LSl63是同步置数、同步清零的4位二进制加法计数器。

除清零为同步外，其他功能与74LSl61相同。

二者的外部引脚图也相同，如图5.1所示。

表5.1 74LSl61（74LS163）的功能表清零预置使能时钟预置数据输入输出工作模式R D LD EP ET CP A B C D Q A Q B Q C Q D0 ××××（）××××0 0 0 0 异步清零1 0 ××D A D B D C D D D A D B D C D D同步置数1 1 0 ××××××保持数据保持1 1 ×0 ×××××保持数据保持1 1 1 1 ××××计数加1计数3．集成计数器的应用——实现任意M进制计数器一般情况任意M进制计数器的结构分为3类，第一类是由触发器构成的简单计数器。

第二类是由集成二进制计数器构成计数器。

第三类是由移位寄存器构成的移位寄存型计数器。

第一类，可利用时序逻辑电路的设计方法步骤进行设计。

实验四：时序逻辑电路(集成寄存器和计数器)一、实验目的：1．熟悉中规模集成计数器的逻辑功能和使用方法；掌握用集成计数器组成任意模数为M的计数器。

2．加深理解移位寄存器的工作原理及逻辑功能描述；熟悉中规模集成移位寄存器的逻辑功能和使用方法；掌握用移位寄存器组成环形计数器的基本原理和设计方法。

二、知识点提示和实验原理：㈠计数器：计数器的应用十分广泛，不仅可用来计数，也可用于分频、定时和数字运算。

计数器种类繁多，根据计数体制不同，计数器可分为二进制计数器和非二进制计数器两大类。

在非二进制计数器中，最常用的是十进制计数器，其他的称为任意进制计数器。

根据计数器的增减趋势的不同，计数器可分为加法计数器和减法计数器。

根据计数脉冲引入方式不同，计数又可分为同步计数器和异步计数器。

在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。

用集成计数器实现任意M进制计数器：一般情况任意M进制计数器的结构分为3类，第一种是由集成二进制计数器构成，第二种为移位寄存器构成的移位寄存型计数器，第三种为集成触发器构成的简单专用计数器。

当M较小时通过对集成计数器的改造即可以实现，当M较大时，可通过多片计数器级联实现。

实现方法：(1)当所需计数器M值小于集成计数器本身二进制计数最大值时，用置数(清零)法构成任意进制计数器；⑵当所需计数器M值大于集成计数器本身二进制计数最大值时，可采用级联法构成任意进制计数器。

常用的中规模集成器件：4位二进制计数器74HC161，十进制计数器74HC160，加减计数器74HC191、74HC193,异步计数器74LS290。

所有芯片的电路、功能表见教材。

㈡寄存器：寄存器用来寄存二进制信息，将一些待运算的数据、代码或运算的中间结果暂时寄存起来。

按功能划分，寄存器可分为数码寄存器和移位寄存器两大类。

数码寄存器用来存放数码，一般具有接收数码、保持并清除原有数码等功能，电路结构和工作原理郡比较简单。

集成计数器及寄存器的实验原理一、引言计数器和寄存器是数字电路中常见的组件，它们在数字系统中具有重要的作用。

本文将介绍集成计数器及寄存器的实验原理。

二、集成计数器1. 计数器概述计数器是一种能够在输入时将其值逐次增加或减少的电路。

它通常由触发器和逻辑门组成，其中触发器用于存储当前计数值，逻辑门用于控制计数操作。

2. 集成计数器集成计数器是一种将多个触发器和逻辑门集成到一个芯片中的计数器。

它具有体积小、功耗低、可靠性高等优点，因此被广泛应用于数字系统中。

3. 集成计数器实验原理（1）74LS161集成计数器74LS161是一种4位二进制同步上升/下降计数器。

它包含四个D型触发器和多个逻辑门，可以实现二进制加法和减法运算。

当输入CLK信号时，74LS161会根据模式控制信号（MODE）进行相应的操作。

当MODE为0时，74LS161处于上升模式，每次CLK上升沿时将当前值加1；当MODE为1时，74LS161处于下降模式，每次CLK上升沿时将当前值减1。

（2）实验步骤① 将74LS161芯片插入实验板中，并连接电源和接地。

② 连接CLK、CLR、LOAD、A0、A1、A2输入信号。

③ 根据实验要求设置MODE模式控制信号。

④ 设置计数器的初始值。

⑤ 连接LED灯，观察计数器输出结果。

三、集成寄存器1. 寄存器概述寄存器是一种能够存储数据的电路。

它通常由多个触发器组成，可以存储不同位数的二进制数据。

2. 集成寄存器集成寄存器是一种将多个触发器集成到一个芯片中的寄存器。

它具有体积小、功耗低、可靠性高等优点，因此被广泛应用于数字系统中。

3. 集成寄存器实验原理（1）74LS173集成寄存器74LS173是一种4位带清零同步并行加载触发器。

它包含四个D型触发器和多个逻辑门，可以实现4位二进制数据的并行输入和输出操作，并且支持清零操作。

当输入CLR信号为低电平时，74LS173的所有输出都被清零；当输入LOAD信号为低电平时，74LS173会将并行输入的4位二进制数据加载到触发器中，此时输出与输入相同。

数字集成器件的种类与特点数字集成器件是一种将数字电路功能集成在单个芯片上的电子器件。

它由数字逻辑门电路、存储器、时钟电路和输入输出接口等组成。

数字集成器件的种类很多，常见的有逻辑门、触发器、计数器、存储器和数据选择器等。

每种数字集成器件都有其特点和应用范围。

逻辑门是数字集成器件的基础，它根据输入的电平信号产生相应的输出电平信号。

常见的逻辑门有与门、或门、非门、与非门、或非门和异或门等。

逻辑门的特点是具有简单的结构和高速的响应速度，可以实现各种逻辑运算和控制功能。

逻辑门广泛应用于数字电路中，如计算机、通信设备和工控系统等。

触发器是一种用于存储和传递信息的数字集成器件。

触发器的特点是具有稳定的存储功能和较快的响应速度。

触发器可以分为RS触发器、D触发器、JK触发器和T触发器等。

触发器广泛应用于时序电路和存储器等数字系统中，如时钟模块、计数器和寄存器等。

计数器是一种用于计数和记忆次数的数字集成器件。

计数器的特点是具有稳定的计数功能和高速的计数速度。

计数器可以分为二进制计数器、十进制计数器和分频器等。

计数器广泛应用于计数器、时钟分频器和频率合成器等数字系统中。

存储器是一种用于存储和读取信息的数字集成器件。

存储器的特点是具有大容量的存储空间和快速的读写速度。

存储器可以分为随机存储器（RAM）和只读存储器（ROM）等。

存储器广泛应用于计算机和通信设备等数字系统中，如内存、硬盘和闪存等。

数据选择器是一种用于选择和传递数据的数字集成器件。

数据选择器的特点是具有多路选择和高速传输的功能。

数据选择器可以分为多路选择器和多路复用器等。

数据选择器广泛应用于多路选择器、数据交换机和数据选择器等数字系统中。

数字集成器件是一种将数字电路功能集成在单个芯片上的电子器件。

它具有逻辑运算、存储和传输等功能。

不同种类的数字集成器件具有不同的特点和应用范围。

透过数字集成器件的研究和应用，可以实现数字系统的高性能和高可靠性。

随着科技的不断发展，数字集成器件的种类和功能将会进一步扩展和完善，为数字系统的发展提供更多可能性。
