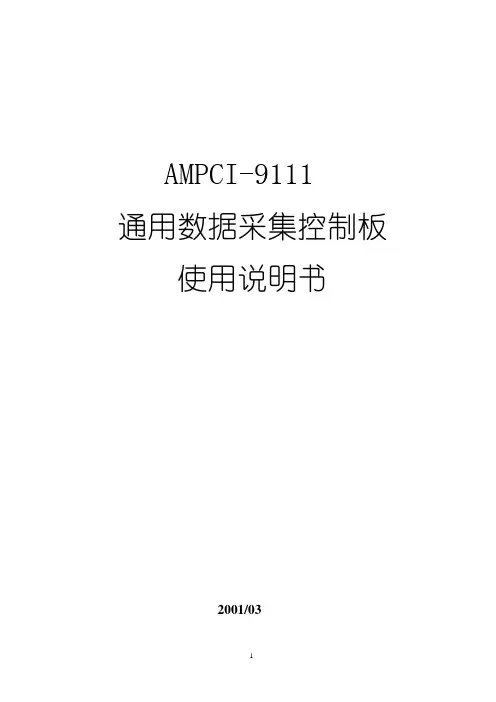

AMPCI-9111通用数据采集控制板使用说明书2001/03一、概述AMPCI-9111板是PCI总线通用采集控制板,该板可直接插入具备PCI插槽的工控机或个人微机,构成模拟量电压信号、数字量电压信号采集、监视输入和模拟量电压/电流信号输出、数字量信号输出及计数定时系统。
AMPCI-9111板为用户提供了单端32路/双端16路模拟量数据采集输入通道, 模拟量输入通道具有程控放大功能,2路12Bit模拟量电压或电流信号输出,16Bit TTL数字量输入和16Bit TTL数字量输出,配接AMPCD821光隔端子板实现光隔I/O,可直接驱动继电器, 3路16位计数定时通道(一片82C54),计数频率8M,板内自带基准时钟4M,82C54的0、 1、2通道均引至输出插座J2,可构成脉冲计数、频率测量、脉冲信号发生器等电路。
对AMPCI-9111板的所有读写操作均为16Bit即D00～D15,当对82C54进行读写时只有D00～D07有效,同样A/D转换数据一次读入的为B00～B11。
二、性能和技术指标2.1 性能•模拟信号输入A/D分辩率: 12Bit•模拟信号通道: 单端32路/双端16路•模拟信号输入程控放大倍数: 1/2/4/8 (B型为1/10/100/1000)•模拟信号输出D/A分辩率: 12Bit•模拟信号输出通道: 2路•数字量输入/输出: 16Bit DI/16Bit DO ;TTL/COMS兼容•计数定时通道: 3路16BIT• A/D转换触发工作方式: 软件触发• A/D转换数据传输方式: 查询方式2.2 技术指标•输入电压范围: ±5V、0-10V、±10V•输入阻抗: > 100 MΩ• A/D转换时间: 8.5uS• A/D转换精度: 优于±0.1%(10V满量程)•输出电压范围: ±5V、0-5V、0-10V•输出电流范围: 0-10mA 、4-20mA•内部时钟基准: 4MHz三、使用3.1本板A/D转换工作过程描述AMPCI-9111板的A/D转换是通过软件来控制和启动A/D转换的<1>使用时首先应程序设定要进行A/D转换的通道号，即要对哪一通道进行A/D转换，该写操作见后面《寄存器功能描述》的(1)节: “模拟输入通道选择、增益选择寄存器”，该寄存器I/O地址Offset=00H ，“Offset”是相对地址的偏移量，为该寄存器的I/O地址(详细对“Offset”的读写操作见软件说明部分)<2>程序设定完要进行A/D转换的通道号和放大倍数后，需执行程序启动A/D转换操作，A/D转换器才开始转换，即再执行《寄存器功能描述》的（2）节，“启动A/D转换”，该写操作的I/O地址 Offset=02H，该操作为软件触发启动一个周期的A/D转换，若A/D转换的放大倍数不是1倍，应在设定“模拟输入通道选择、增益选择寄存器”操作后，适当加几个μS的延时以给程控放大器足够的建立时间，再执行启动A/D转换操作，以保证精度<3>启动A/D转换后，通过软件查询A/D转换完成状态标志位，见《寄存器功能描述》的（3）节，“查询A/D 转换状态位+A/D转换数据”，“Z”该位为1，说明A/D转换器正在进行转换，不可读取A/D转换数据，继续查询该位，若该位为0，说明A/D转换已完成，可读取A/D转换数据，该读操作的I/O地址 Offset=0AH，标志位Z对应该标志寄存器数据线D15-D00的D15,当查询A/D转换完成状态标志位“Z”位为0时，此时读取该口的B11-B00 即为A/D转换数据3.2本板D/A转换工作过程描述进行D/A转换时只需向相应的I/O端口写12BIT数据即可,如对D/A1进行转换,将数据B11-B00写入D/A1数据寄存器offset=06H端口即可3.3本板结构如下:主要元件位置、信号输入/输出插座及跳线选择定义AMPCI-9111/9111BJ1: 模拟量输入输出37P孔式D型插座J2: 数字量计数定时输入输出50P双排针插座JP1/JP2: 单双端输入方式设定JP3: A/D输入范围设定JP6: D/A1输出方式设定JP7: D/A2输出方式设定3.4 J1模拟信号输入/输出插座定义:<1>模拟输入单端方式引线定义见下:⊙ 19 GNDGND 37 ⊙⊙ 18 D/A-1 +12V 36 ⊙⊙ 17 D/A-2通道32 35 ⊙⊙ 16 通道16通道31 34 ⊙⊙ 15 通道15通道30 33 ⊙⊙ 14 通道14通道29 32 ⊙⊙ 13 通道13通道28 31 ⊙⊙ 12 通道12通道27 30 ⊙⊙ 11 通道11通道26 29 ⊙⊙ 10 通道10通道25 28 ⊙⊙ 9 通道9通道24 27 ⊙⊙ 8 通道8通道23 26 ⊙⊙ 7 通道7通道22 25 ⊙⊙ 6 通道6通道21 24 ⊙⊙ 5 通道5通道20 23 ⊙⊙ 4 通道4通道19 22 ⊙⊙ 3 通道3通道18 21 ⊙⊙ 2 通道2通道17 20 ⊙□ 1 通道1印制板D/A-1: 模拟输出通道1D/A-2: 模拟输出通道2GND: 模拟输入/输出地单端方式时32路模拟输入信号连接到通道n输入端,所有信号的地端接到GND端,下图所示CH00(1通道)输入 CH01(2通道) Vi 被测信号端 .口 . Vi.CH1F(32通道)ViGND(地线)单端方式时32路模拟输入信号接线示意图单端输入时通道代码与选择通道对应关系如下:<2>模拟输入双端方式引线定义见下:双端方式时16路模拟输入信号连接到通道正端和通道负端,信号的负端经电阻接到GND端,下图所示⊙ 19 GNDGND 37 ⊙⊙ 18 D/A-1+12V 36 ⊙⊙ 17 D/A-2通道16- 35 ⊙⊙ 16 通道16+通道15- 34 ⊙⊙ 15 通道15+通道14- 33 ⊙⊙ 14 通道14+通道13- 32 ⊙⊙ 13 通道13+通道12- 31 ⊙⊙ 12 通道12+通道11- 30 ⊙⊙ 11 通道11+通道10- 29 ⊙⊙ 10 通道10+通道9- 28 ⊙⊙ 9 通道9+通道8- 27 ⊙⊙ 8 通道8+通道7- 26 ⊙⊙ 7 通道7+通道6- 25 ⊙⊙ 6 通道6+通道5- 24 ⊙⊙ 5 通道5+通道4- 23 ⊙⊙ 4 通道4+通道3- 22 ⊙⊙ 3 通道3+通道2- 21 ⊙⊙ 2 通道2+通道1- 20 ⊙□ 1 通道1+印制板现场信号双端方式时16路模拟输入信号接线示意图双端使用说明:双端输入时信号加在CHn+和CHn-之间，模拟输入采用双端方式时，负输入端应与GND之间接一只几十KΩ～几百KΩ的电阻（信号源内阻小于100Ω时，该电阻应为信号源内阻的1000倍，当信号源内阻大于100Ω时，该电阻应为信号源内阻的2000倍），从而为仪表放大器输入电路提供偏置,见上图所示双端输入时通道代码与选择通道对应关系如下(双端时只有16个通道):3.5 数字量和计数定时器输入输出插座J2定义:J2为50P双排针插座GND 50 ⊙⊙ 49 GND+5V 48 ⊙⊙ 47 +5VCLK2 46 ⊙⊙ 45 OUT2GATE2 44 ⊙⊙ 43 CLK1GATE1 42 ⊙⊙ 41 OUT1 OUT0 40 ⊙⊙ 39 CLK0GATE0 38 ⊙⊙ 37 ФGND 36 ⊙⊙ 35 GND+5V 34 ⊙⊙ 33 +5VPB07 32 ⊙⊙ 31 PB06PB05 30 ⊙⊙ 29 PB04PB03 28 ⊙⊙ 27 PB02PB01 26 ⊙⊙ 25 PB00PB08 24 ⊙⊙ 23 PB09PB10 22 ⊙⊙ 21 PB11PB12 20 ⊙⊙ 19 PB13PB14 18 ⊙⊙ 17 PB15PA07 16 ⊙⊙ 15 PAO6PA05 14 ⊙⊙ 13 PAO4PA03 12 ⊙⊙ 11 PAO2PA01 10 ⊙⊙ 9 PAO0PA08 8 ⊙⊙ 7 PA09PA10 6 ⊙⊙ 5 PA11PA12 4 ⊙⊙ 3 PA13PA14 2 ⊙□ 1 PA15插座J2定义见图示其中：PAO0～PA15: 16bit数字量输出PB00～PB15: 16bit数字量输入+5V: 机内PCI总线+5VGND: 机内地GATE0: 计数器通道0门控GATEOUT0: 计数器通道0输出端CLK0: 计数器通道0时钟输入端GATE1: 计数器通道1门控GATEOUT1: 计数器通道1输出端CLK1: 计数器通道1时钟输入端GATE2: 计数器通道2门控GATEOUT2: 计数器通道2输出端CLK2: 计数器通道2时钟输入端3.6 跨接线选择定义:<1> JP1/JP2: JP1和JP2用来设置A/D模拟输入采用单端方式/双端方式①A/D输入采用单端方式时JP1/JP2按如下设置(出品状态):□○○○○ JP1 ; 即JP1的2和3短接, 4和5短接 1□○○○○○ JP2 ; 即JP2的2和3短接, 5和6短接1② A/D输入采用双端差分方式时JP1/JP2按如下设置:□○○○○ JP1 ; 即JP1的1和2短接, 3和4短接 1□○○○○○ JP2; 即JP2的1和2短接, 4和5短接 1<2>JP3 ;JP3用于设置A/D输入范围;可分别设置①-5V～+5V; ②0～+10V; ③-10V～+10V① -5V ～ +5V 输入范围时按如下设置(出品状态):○○○○2 ○□ 1 JP3; 即JP3的1和3短接, 4和6短接② 0 ～ +10V 输入范围时按如下设置:○○○○2 ○□ 1 JP3; 即JP3的1和3短接, 2和4短接③ -10V ～ +10V 输入范围时按如下设置:○○○○2 ○□ 1 JP3; 即JP3的3和5短接, 4和6短接<3> JP6与JP7JP6与JP7分别用来设置D/A1输出和D/A2输出的输出方式, JP6与JP7设置方式相同,可分别设置① D/A输出电压方式 -5V ～ +5V(出品状态):3○○○○○○○○○○□○○○○即(3,6);(9,12);(10,13)短接1 JP6/JP7② D/A输出电压方式 0V ～ +5V:3○○○○○○○○○○□○○○○即(3,6);(12,15);(10,13)短接1 JP6/JP7③ D/A输出电压方式 0V ～ +10V:3○○○○○○○○○○□○○○○即 (3,6); (10,13) 短接1 JP6/JP7④ D/A输出电流方式 0 ～ 10mA:3○○○○○○○○○○□○○○○即 (2,3); (7,8);(12,15) 短接1 JP6/JP7⑤ D/A输出电流方式 4 ～ 20mA:3○○○○○○○○○○□○○○○即 (2,3); (4,5); (7,8);(11,14) ;(12,15) 短接1JP6/JP73.7 I/O寄存器功能描述①: 模拟输入通道选择、增益选择寄存器（写操作）Offset=00H，Offset:相对地址的偏移量,即该写操作的I/O地址(详细对Offset=##H I/O端口的读写操作见后面软件说明部分,后同)G2～G0:程控放大增益选择位,意义见下:G1 G0 程控放大增益倍数 B型程控放大增益倍数(此时放大器为PGA202)0 0 1 10 1 2 101 0 4 1001 1 8 1000C4～C0: 模拟信号输入通道选择位 (注:单端方式时)C4 C3 C2 C1 C0 通道代码通道号0 0 0 0 0 00H 通道10 0 0 0 1 01H 通道20 0 0 1 0 02H 通道3．．．．．． .．．．．．． .1 1 1 1 0 1EH1 1 1 1 1 1FH 通道32注:双端方式时只有C3～C0有意义,此时只有16个通道,C4位无意义②启动A/D转换 (写操作)Offset=02H，Offset是相对地址的偏移量，该写操作的I/O地址D15～D00 此时无意义,软件设定通道和增益后需执行启动A/D转换,即执行对Offset=02H的写操作③查询A/D 转换状态位+A/D转换数据 (读操作)Offset=0AH Offset:相对地址的偏移量，该读操作的I/O地址读Offset=0AH时数据对应表:Z: A/D 转换状态位 Z=1, A/D转换器正在进行转换Z=0, 转换结束,可以读取本次A/D转换数据B11～B0 : 本次A/D转换数值在用户应用程序执行启动A/D转换后,应查询”Z”标志位, 当Z=1时A/D转换器正在进行转换,处于忙状态, 当Z=0时A/D转换结束,此时读回的数据B11-B00为有效的A/D转换值④ D/A1 模出转换数据寄存器 (写操作)Offset=06H, Offset:相对地址的偏移量，对D/A1写操作的I/O地址D/A1输出数据对应表:X: 未用位B11～B00: D/A1转换12Bit数据,输出D/A1时向Offset=06H写入B11～B00数值即可⑤D/A2 模出转换数据寄存器 (写操作)Offset=08H, Offset:相对地址的偏移量，对D/A2写操作的I/O地址D/A2输出数据对应表:X: 未用位B11～B00: D/A2转换12Bit数据,输出D/A2时向Offset=08H写入B11～B00数值即可⑥16位PA口TTL数字量输出寄存器(写操作)Offset=0CH, Offset:相对地址的偏移量，该写操作的I/O端口地址输出寄存器数据格式:A15～A00 : 16Bit数字量输出,对应J2的PA15～PA00⑦: 16位TTL数据输入寄存器 (读操作)Offset=0EH , Offset:相对地址的偏移量，该读操作的I/O地址输入寄存器数据格式:B15～B00 : 16Bit数字量输入, 对应J2的PB15～PB00⑧计数定时器8254的I/O地址分配(读操作+写操作)Offset=10H-16H， Offset是相对地址的偏移量，具体I/O地址分配见下表, 对82C54的所有读写操作只有D7～D0 有意义,编程时请注意具体对82C54的工作方式设定请参阅INTEL8253手册等相关资料AMPCI-9111读写I/O操作命令表：3.8 调整电位器定义PR1: 程控放大器增益输出调整电位器PR2: A/D转换单极性零偏移调整电位器PR3: A/D转换双极性零偏移调整电位器PR4: A/D转换满量程调整电位器PR5: D/A输出电流方式基准源-2.5V调整电位器PR6: D/A1零偏移调整电位器PR7: D/A1满量程调整电位器PR8: D/A2零偏移调整电位器PR9: D/A2满量程调整电位器PR10: D/A输出基准源+5V调整电位器3.9校准①A/D部分校准a.程控放大器调整：软件设置放大倍数8倍，任一通道接一500mV电压，调整PR1 使PGA202的12脚输出为4.000V(出品时已调整)b.单极性输入0～+10V：任一通道对地短接，调整PR2，使转换值为001H；输入任一通道接5V，调整PR4，使转换值为800H；c.双极性输入-5V～+5V：任一通道对地短接，调整PR3，使转换值为800H；输入任一通道4.997V调整PR4使转换值为FFEH；需要注意的是此时A/D转换的零点与满度需反复调整d.双极性输入-10V～+10V：任一通道对地短接，调整PR3，使转换值为800H；输入任一通道10V调整PR4使转换值为FFEH；同样需要注意的是此时A/D转换的零点与满度需反复调整② D/A部分校准基准源调整: 调整PR10使336-5V输出+5.000V,出厂时已调整。
