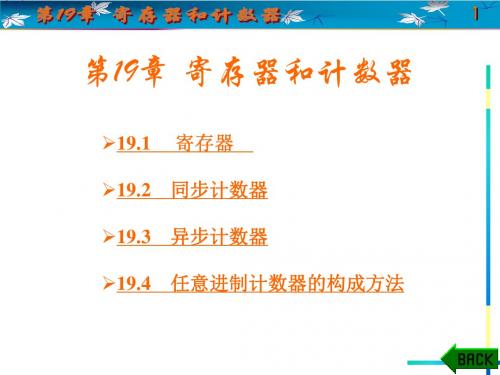

经典：第19章--寄存器和计数器

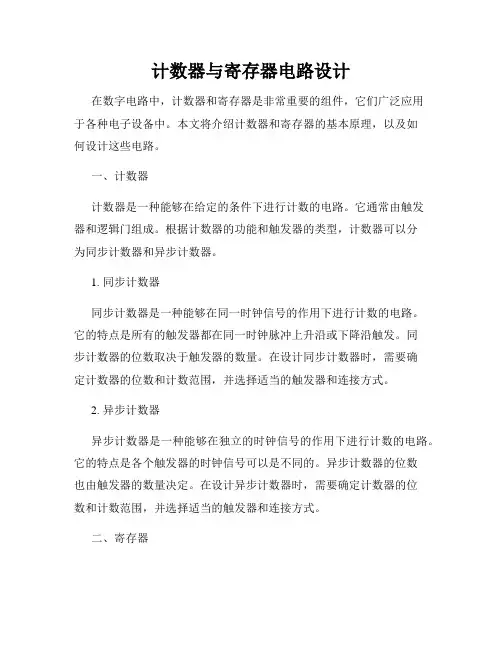

计数器与寄存器电路设计在数字电路中，计数器和寄存器是非常重要的组件，它们广泛应用于各种电子设备中。

本文将介绍计数器和寄存器的基本原理，以及如何设计这些电路。

一、计数器计数器是一种能够在给定的条件下进行计数的电路。

它通常由触发器和逻辑门组成。

根据计数器的功能和触发器的类型，计数器可以分为同步计数器和异步计数器。

1. 同步计数器同步计数器是一种能够在同一时钟信号的作用下进行计数的电路。

它的特点是所有的触发器都在同一时钟脉冲上升沿或下降沿触发。

同步计数器的位数取决于触发器的数量。

在设计同步计数器时，需要确定计数器的位数和计数范围，并选择适当的触发器和连接方式。

2. 异步计数器异步计数器是一种能够在独立的时钟信号的作用下进行计数的电路。

它的特点是各个触发器的时钟信号可以是不同的。

异步计数器的位数也由触发器的数量决定。

在设计异步计数器时，需要确定计数器的位数和计数范围，并选择适当的触发器和连接方式。

二、寄存器寄存器是一种能够将数据存储起来并在需要时进行读取和写入的电路。

它可以用于暂存和传输数据。

寄存器的位数取决于需要存储的数据的大小。

在设计寄存器时，需要确定寄存器的位数和写入和读取的时序。

在计数器和寄存器的设计中，还有一些值得注意的问题。

首先是时钟信号的稳定性，计数器和寄存器的工作稳定性受到时钟信号的影响，需要选择稳定性较好的时钟信号源。

其次是电源电压的稳定性，电源电压的波动会对计数器和寄存器的工作产生影响，需要选择电压稳定性较高的电源。

除了计数器和寄存器的基本原理和设计，还有一些常见的应用场景。

例如，计数器可以用于频率计，当输入信号的脉冲数量达到一定值时，计数器输出一个频率计数值；寄存器可以用于数据暂存和传输，当数据需要在不同的电路之间传递时，可以使用寄存器进行缓存。

总结：计数器和寄存器是数字电路中常见的组件，对于数字电路的设计和实现起着重要的作用。

通过合理的设计和选型，可以实现各种功能的计数器和寄存器电路。

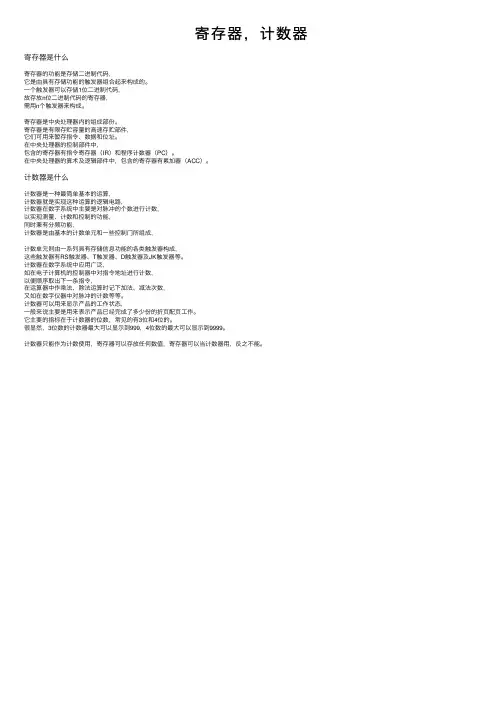

寄存器，计数器寄存器是什么

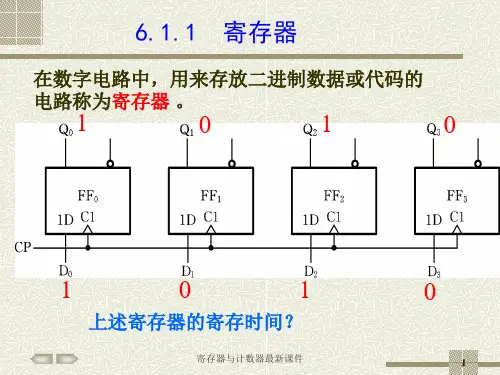

寄存器的功能是存储⼆进制代码，
它是由具有存储功能的触发器组合起来构成的。

⼀个触发器可以存储1位⼆进制代码，
故存放n位⼆进制代码的寄存器，
需⽤n个触发器来构成。

寄存器是中央处理器内的组成部份。

寄存器是有限存贮容量的⾼速存贮部件，
它们可⽤来暂存指令、数据和位址。

在中央处理器的控制部件中，
包含的寄存器有指令寄存器（IR）和程序计数器（PC）。

在中央处理器的算术及逻辑部件中，包含的寄存器有累加器（ACC）。

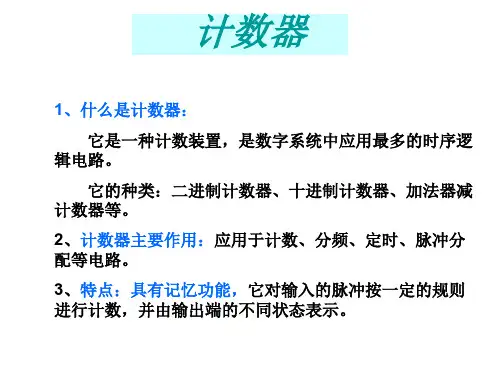

计数器是什么
计数器是⼀种最简单基本的运算，
计数器就是实现这种运算的逻辑电路，
计数器在数字系统中主要是对脉冲的个数进⾏计数，
以实现测量、计数和控制的功能，
同时兼有分频功能，
计数器是由基本的计数单元和⼀些控制门所组成，
计数单元则由⼀系列具有存储信息功能的各类触发器构成，
这些触发器有RS触发器、T触发器、D触发器及JK触发器等。

计数器在数字系统中应⽤⼴泛，
如在电⼦计算机的控制器中对指令地址进⾏计数，
以便顺序取出下⼀条指令，
在运算器中作乘法、除法运算时记下加法、减法次数，
⼜如在数字仪器中对脉冲的计数等等。

计数器可以⽤来显⽰产品的⼯作状态，
⼀般来说主要是⽤来表⽰产品已经完成了多少份的折页配页⼯作。

它主要的指标在于计数器的位数，常见的有3位和4位的。

很显然，3位数的计数器最⼤可以显⽰到999，4位数的最⼤可以显⽰到9999。

计数器只能作为计数使⽤，寄存器可以存放任何数值，寄存器可以当计数器⽤，反之不能。

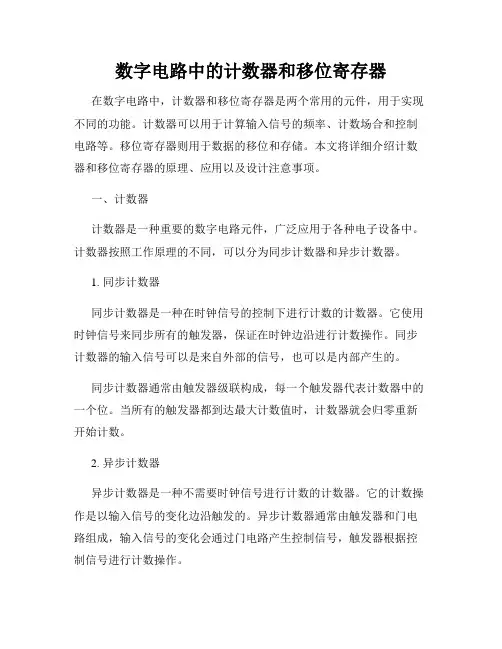

数字电路中的计数器和移位寄存器在数字电路中，计数器和移位寄存器是两个常用的元件，用于实现不同的功能。

计数器可以用于计算输入信号的频率、计数场合和控制电路等。

移位寄存器则用于数据的移位和存储。

本文将详细介绍计数器和移位寄存器的原理、应用以及设计注意事项。

一、计数器计数器是一种重要的数字电路元件，广泛应用于各种电子设备中。

计数器按照工作原理的不同，可以分为同步计数器和异步计数器。

1. 同步计数器同步计数器是一种在时钟信号的控制下进行计数的计数器。

它使用时钟信号来同步所有的触发器，保证在时钟边沿进行计数操作。

同步计数器的输入信号可以是来自外部的信号，也可以是内部产生的。

同步计数器通常由触发器级联构成，每一个触发器代表计数器中的一个位。

当所有的触发器都到达最大计数值时，计数器就会归零重新开始计数。

2. 异步计数器异步计数器是一种不需要时钟信号进行计数的计数器。

它的计数操作是以输入信号的变化边沿触发的。

异步计数器通常由触发器和门电路组成，输入信号的变化会通过门电路产生控制信号，触发器根据控制信号进行计数操作。

异步计数器在工作时需要特别注意输入信号的稳定性和时序关系，以确保计数的准确性。

二、移位寄存器移位寄存器是一种可以实现数据的移位和存储的元件。

移位寄存器可以分为串行移位寄存器和并行移位寄存器两种。

1. 串行移位寄存器串行移位寄存器是一种将数据逐位进行移位操作的寄存器。

它可以将输入数据从一个端口输入，并从另一个端口输出。

串行移位寄存器通常由触发器和移位电路组成，触发器用于存储数据，移位电路用于实现数据的移位操作。

串行移位寄存器的移位操作可以是向左移位或向右移位。

2. 并行移位寄存器并行移位寄存器是一种同时对多个数据位进行移位操作的寄存器。

它可以将输入数据从一个端口输入，并从另一个端口输出。

并行移位寄存器通常由多个触发器构成，每个触发器用于存储一个数据位。

通过控制信号，可以将输入数据同时存储到各个触发器中，并且可以同时从各个触发器中读取数据。

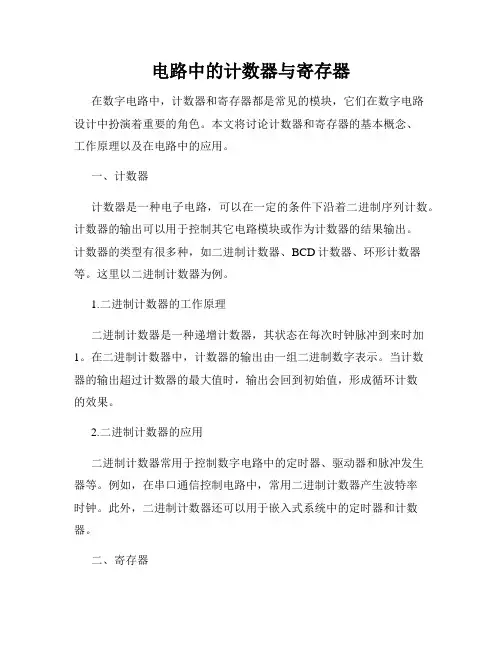

电路中的计数器与寄存器在数字电路中，计数器和寄存器都是常见的模块，它们在数字电路设计中扮演着重要的角色。

本文将讨论计数器和寄存器的基本概念、工作原理以及在电路中的应用。

一、计数器计数器是一种电子电路，可以在一定的条件下沿着二进制序列计数。

计数器的输出可以用于控制其它电路模块或作为计数器的结果输出。

计数器的类型有很多种，如二进制计数器、BCD计数器、环形计数器等。

这里以二进制计数器为例。

1.二进制计数器的工作原理二进制计数器是一种递增计数器，其状态在每次时钟脉冲到来时加1。

在二进制计数器中，计数器的输出由一组二进制数字表示。

当计数器的输出超过计数器的最大值时，输出会回到初始值，形成循环计数的效果。

2.二进制计数器的应用二进制计数器常用于控制数字电路中的定时器、驱动器和脉冲发生器等。

例如，在串口通信控制电路中，常用二进制计数器产生波特率时钟。

此外，二进制计数器还可以用于嵌入式系统中的定时器和计数器。

二、寄存器寄存器是一种用于存储和保持数字数据的电子电路。

寄存器通常由多个存储单元构成，每个存储单元都可以存储一个二进制数字。

寄存器可以进行读和写操作，其读写操作可以通过时钟控制以实现同步。

1.寄存器的工作原理寄存器可以看作是一种由存储单元组成的存储器。

寄存器的输入和输出都通过存储单元完成。

寄存器的时钟触发器控制输入数据被存储到指定的存储单元中，同时输出数据从指定的存储单元中读出。

由于时钟控制，输入数据和输出数据的同步可以保证。

2.寄存器的应用寄存器作为一种数据存储器件，在数字电路中被广泛应用。

例如，在CPU中，寄存器用于存储操作数和结果。

在图像处理和音频处理电路中，寄存器用于存储图像和音频数据以及中间结果。

此外，寄存器还可以用于计时器、数据缓存、逻辑控制等方面。

结论计数器和寄存器是数字电路中常见的模块，它们在数字电路设计中扮演着非常重要的角色。

计数器可以逐步计数并产生输出信号，用于控制其它电路模块或输出计数器的结果。

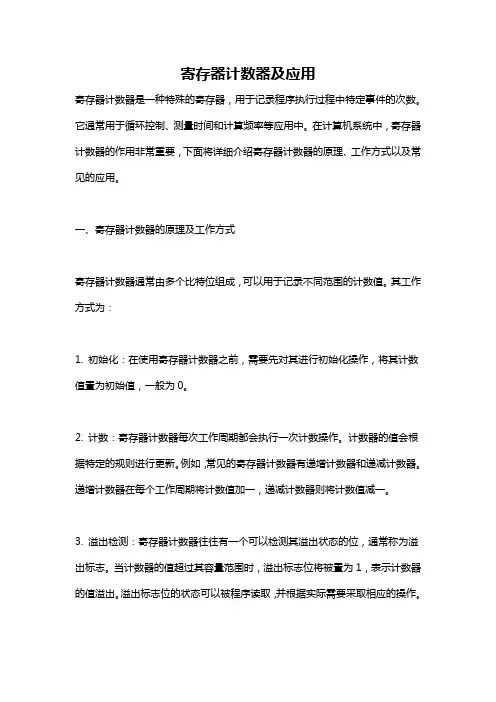

寄存器计数器及应用寄存器计数器是一种特殊的寄存器，用于记录程序执行过程中特定事件的次数。

它通常用于循环控制、测量时间和计算频率等应用中。

在计算机系统中，寄存器计数器的作用非常重要，下面将详细介绍寄存器计数器的原理、工作方式以及常见的应用。

一、寄存器计数器的原理及工作方式寄存器计数器通常由多个比特位组成，可以用于记录不同范围的计数值。

其工作方式为：1. 初始化：在使用寄存器计数器之前，需要先对其进行初始化操作，将其计数值置为初始值，一般为0。

2. 计数：寄存器计数器每次工作周期都会执行一次计数操作。

计数器的值会根据特定的规则进行更新。

例如，常见的寄存器计数器有递增计数器和递减计数器。

递增计数器在每个工作周期将计数值加一，递减计数器则将计数值减一。

3. 溢出检测：寄存器计数器往往有一个可以检测其溢出状态的位，通常称为溢出标志。

当计数器的值超过其容量范围时，溢出标志位将被置为1，表示计数器的值溢出。

溢出标志位的状态可以被程序读取，并根据实际需要采取相应的操作。

二、寄存器计数器的常见应用1. 循环控制：在程序设计中，循环结构是一种非常常见的控制结构，它可以重复执行一定次数的操作。

寄存器计数器可以用于实现循环控制的计数功能。

程序可以通过读取计数器的值来确定循环次数，并在每次循环结束时更新计数器的值。

当计数器的值达到设定的循环次数时，循环将结束。

2. 测量时间：寄存器计数器可以用于测量程序或操作的执行时间。

计数器的值可以基于程序的时钟信号进行更新，每个时钟周期更新一次。

通过读取计数器的值或计算计数器值的变化量，可以确定程序或操作所花费的时间。

3. 计算频率：寄存器计数器还可以用于测量信号的频率。

当输入信号发生变化时，计数器的值会随之变化。

通过统计计数器的溢出次数或计数器值的变化量，可以计算出输入信号的频率。

4. 脉冲计数：寄存器计数器可以用于脉冲计数应用。

脉冲计数就是统计接收到的脉冲信号的数量。

当每接收到一个脉冲信号时，计数器的值加一。

计数器与寄存器原理解析计数器和寄存器是数字电路中常见的组件，具有重要的作用和原理。

本文将对计数器和寄存器的原理进行解析，并深入探讨其在数字电路中的应用。

一、计数器的原理解析计数器是一种特殊的组合逻辑电路，用于生成一系列连续的数字。

它由触发器和逻辑门组成，其中触发器用于存储和转移数据，而逻辑门用于控制触发器的状态。

计数器的工作原理基于触发器的状态转移。

触发器根据输入信号的变化（如时钟信号），在两个状态之间进行切换。

常见的触发器有D触发器、JK触发器和T触发器等。

计数器根据触发器的状态转移规律实现数字的累加或减少。

当计数器的触发器达到一个特定的状态时，会产生一个输出信号，称为溢出信号。

溢出信号可以用于控制其他电路的工作状态。

二、计数器的应用计数器在数字电路中具有广泛的应用，如频率分频器、时序控制器和计时器等。

1. 频率分频器频率分频器是一种常见的应用，用于将输入信号的频率分频为较低的频率。

通过将计数器的输出信号与输入信号进行比较，当计数器达到预设的值时，输出一个脉冲信号，从而实现频率分频的效果。

2. 时序控制器时序控制器是数字系统中用来控制电路运行顺序的重要组件。

计数器可以用来实现时序控制器，通过控制计数器的工作模式，可以实现不同的时序控制功能。

3. 计时器计时器是用于测量时间间隔的重要设备，如秒表和定时器等。

计数器可以用来实现计时器的功能，通过计数器的工作原理，可以精确计算时间间隔。

三、寄存器的原理解析寄存器是一种存储器件，用于存储和传输数据。

它由多个触发器组成，每个触发器都可以存储一个比特的数据。

寄存器的工作原理基于触发器的状态。

当输入数据进入寄存器时，触发器将数据存储起来，并根据时钟信号的变化，将存储的数据传输到输出端口。

寄存器通常由多个比特组成，例如8位寄存器和16位寄存器等。

不同位数的寄存器可以存储和处理不同位数的数据。

四、寄存器的应用寄存器在数字电路和微处理器中具有广泛的应用，如存储数据、地址和指令等。

先明白定义再说区别和原理：1、程序存储器(program storage)在计算机的主存储器中专门用来存放程序、子程序的一个区域。

2、指令寄存器（IR ）：用来保存当前正在执行的一条指令。

当执行一条指令时，先把它从内存取到数据寄存器（DR）中，然后再传送至IR。

指令划分为操作码和地址码字段，由二进制数字组成。

为了执行任何给定的指令，必须对操作码进行测试，以便识别所要求的操作。

指令译码器就是做这项工作的。

指令寄存器中操作码字段的输出就是指令译码器的输入。

操作码一经译码后，即可向操作控制器发出具体操作的特定信号。

3、程序计数器（PC）：为了保证程序(在操作系统中理解为进程)能够连续地执行下去，CPU必须具有某些手段来确定下一条指令的地址。

而程序计数器正是起到这种作用，所以通常又称为指令计数器。

在程序开始执行前，必须将它的起始地址，即程序的一条指令所在的内存单元地址送入PC，因此程序计数器（PC）的内容即是从内存提取的第一条指令的地址。

当执行指令时，CPU将自动修改PC的内容，即每执行一条指令PC增加一个量，这个量等于指令所含的字节数，以便使其保持的总是将要执行的下一条指令的地址。

由于大多数指令都是按顺序来执行的，所以修改的过程通常只是简单的对PC加1。

当程序转移时，转移指令执行的最终结果就是要改变PC的值，此PC值就是转去的地址，以此实现转移。

有些机器中也称PC为指令指针IP（Instruction Pointer）4、地址寄存器：用来保存当前CPU所访问的内存单元的地址。

由于在内存和CPU之间存在着操作速度上的差别，所以必须使用地址寄存器来保持地址信息，直到内存的读/写操作完成为止。

当CPU和内存进行信息交换，即CPU向内存存/取数据时，或者CPU从内存中读出指令时，都要使用地址寄存器和数据缓冲寄存器。

同样，如果我们把外围设备的设备地址作为像内存的地址单元那样来看待，那么，当CPU和外围设备交换信息时，我们同样使用地址寄存器和数据缓冲寄存器。
