架空输电线路杆塔降低接地电阻措施

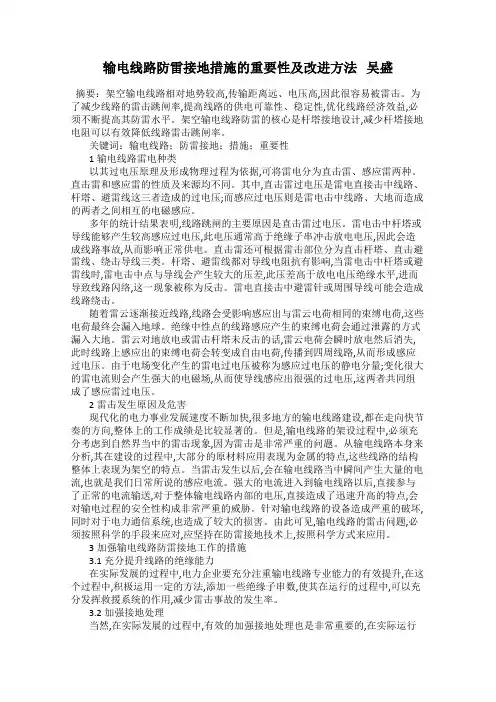

输电线路防雷接地措施的重要性及改进方法吴盛摘要：架空输电线路相对地势较高,传输距离远、电压高,因此很容易被雷击。

为了减少线路的雷击跳闸率,提高线路的供电可靠性、稳定性,优化线路经济效益,必须不断提高其防雷水平。

架空输电线路防雷的核心是杆塔接地设计,减少杆塔接地电阻可以有效降低线路雷击跳闸率。

关键词：输电线路；防雷接地；措施；重要性1输电线路雷电种类以其过电压原理及形成物理过程为依据,可将雷电分为直击雷、感应雷两种。

直击雷和感应雷的性质及来源均不同。

其中,直击雷过电压是雷电直接击中线路、杆塔、避雷线这三者造成的过电压;而感应过电压则是雷电击中线路、大地而造成的两者之间相互的电磁感应。

多年的统计结果表明,线路跳闸的主要原因是直击雷过电压。

雷电击中杆塔或导线能够产生较高感应过电压,此电压通常高于绝缘子串冲击放电电压,因此会造成线路事故,从而影响正常供电。

直击雷还可根据雷击部位分为直击杆塔、直击避雷线、绕击导线三类。

杆塔、避雷线都对导线电阻抗有影响,当雷电击中杆塔或避雷线时,雷电击中点与导线会产生较大的压差,此压差高于放电电压绝缘水平,进而导致线路闪络,这一现象被称为反击。

雷电直接击中避雷针或周围导线可能会造成线路绕击。

随着雷云逐渐接近线路,线路会受影响感应出与雷云电荷相同的束缚电荷,这些电荷最终会漏入地球。

绝缘中性点的线路感应产生的束缚电荷会通过泄露的方式漏入大地。

雷云对地放电或雷击杆塔未反击的话,雷云电荷会瞬时放电然后消失,此时线路上感应出的束缚电荷会转变成自由电荷,传播到四周线路,从而形成感应过电压。

由于电场变化产生的雷电过电压被称为感应过电压的静电分量;变化很大的雷电流则会产生强大的电磁场,从而使导线感应出很强的过电压,这两者共同组成了感应雷过电压。

2雷击发生原因及危害现代化的电力事业发展速度不断加快,很多地方的输电线路建设,都在走向快节奏的方向,整体上的工作成绩是比较显著的。

但是,输电线路的架设过程中,必须充分考虑到自然界当中的雷击现象,因为雷击是非常严重的问题。

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。

输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。

35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。

（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。

反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。

若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。

接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。

（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。

在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。

（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。

（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。

（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。

能免除线路的冲击闪络，使建弧率降为零。

（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

架空输电线路杆塔降低接地电阻的措施探讨摘要：输电线路的杆塔接地是输电线路里最重要的一环，是防止雷电危害不可或缺的措施之一。

为保证输电系统安全稳定运行，降低杆塔接地电阻是提高线路耐雷水平、减少线路雷击跳闸率的主要措施。

本文通过分析杆塔接地装置的一般要求、杆塔接地电阻超标的原因，从而探讨有效降低杆塔接地电阻的措施。

关键词：架空输电线路；杆塔；接地装置；接地电阻输电线路的杆塔接地是线路防雷的主要措施之一，其可靠性对保证电力系统的安全稳定运行具有重大的意义。

其中接地电阻指的是接地引下线、接地散流电阻和接触电阻，它是用来确保外来雷电流入地面，绝缘线路的设备，以便减少线路被雷击的跳闸率，避免跨步电压对人体产生伤害和提高运行可靠性。

降低杆塔接地电阻是提高线路耐雷水平、降低线路雷击跳闸率的主要措施。

1 雷电对输电线路的危害架空输电线路在运行中，由于杆塔接地不良而引发的雷害事故占线路故障率的比例较高，这主要是由于雷击杆顶或地线(避雷线)时，当雷电流通过杆塔接地装置泄流人地，由于接地电阻偏高，从而产生了较高的反击过电压所致。

这种由于线路遭受雷击时产生的过电压称为大气过电压，会使线路设备及其绝缘受到破坏而产生事故，若变电站防雷措施不良，甚至会造成变电站设备的损坏。

2 杆塔接地装置的一般要求根据《110—500kV架空送电线路设计技术规程》(DL／T5092—1999)中9．0．11节的要求：有地线的杆塔应接地。

在雷季干燥时，每基杆塔不连地线的工频接地电阻，不宜大于表l的要求。

表1 有地线(避雷线)的线路杆塔工频接地电阻范围在常规的输电线路工程中，高压架空线路杆塔的接地装置一般要求采用下列几种形式。

(1)在土壤电阻率P≤100Ω•m的潮湿地区，可利用铁塔和钢筋混凝土杆自然接地。

对发电厂、变电站的进线段应另设雷电保护接地装置。

在居民区，当自然接地电阻符合要求时，可不设人工接地装置。

(2)在土壤电阻率100Ω•m2000Ω•m的地区，可采用6～8根总长度不超过500m的放射形接地极或连续伸长接地极。

输电线路杆塔接地问题分析及对策摘要：本文首先简要分析了输电线路杆塔接地存在的问题，研究了输电线路杆塔接地问题的对策，以供参考。

关键词：输电线路；杆塔接地；对策分析引言：输电线路实际运行中，经常会出现“雷击跳闸”的情况，给输电线路整体的稳定安全运行造成一定不良影响，杆塔接地装置的建设能够在一定程度上加强输电线路对于雷击的抵抗能力。

但针对输电线路杆塔进行接地处理时，通常存在接地网设计问题、接地体敷设施工未达要求等不足，导致杆塔接地较大的电阻，运行维护需要投入高昂成本，对其实际的运行效益造成一定影响。

因此，应做好杆塔接地相关问题的分析工作。

一、输电线路杆塔接地问题分析（一）接地网设计问题设计输电线路杆塔接地时，工作人员没有对接地所采用分段形式和工程施工地点电阻率加以充分考虑，导致接地电阻和接地体面积时常发生不对应的情况，一定程度上加大了后续接地体实际运行中电阻较高情况的出现几率。

（二）接地体敷设施工未达要求输电线路具体施工中，所设计的接地形式和具体情况差别相对偏大，需要在具体施工中根据工程施工的实际情况加以调整，然而部分工作人员责任意识不足，相关工程监理单位没有做好自身本职工作，工程施工中出现回填土和工程要求不相契合，接地引下线和接地体及其接地体相互之间的焊接和工程设计规定不相契合的情况，导致接地电阻值相对偏大[1]。

另外，由于施工不规范，破坏接地引下线镀锌层，导致接地引下线腐蚀，运行寿命变短。

（三）接地引下线与接地体腐蚀因为杆塔接地装置所处的运行环境通常较为恶劣，长期运行中极为容易出现空气腐蚀、土壤腐蚀、电化学腐蚀等接地装置腐蚀情况，加之一些接地体所选用的工程材料质量没有达到工程施工标准，或是内部存在部分金属元素，而土壤是由固、液、气三相物质构成的电解质，空气中的氧气扩散到土壤中，土壤中的部分氧气溶解在水中，与接地引下线构成一个氧化还原电池，给接地装置的导电性造成一定不良影响。

二、输电线路杆塔接地问题的对策（一）优化接地设计具体设计输电线路杆塔接地装置时，工作人员需要根据工程施工的情况，将减小土地使用面积和高土坡电阻率，针对接地装置形式加以科学选用。

浅谈输电杆塔接地电阻影响因素及降阻措施摘要：输电线路杆塔接地对电力系统的安全稳定运行至关重要，由于杆塔接地不良而发生的雷害事故所占的线路故障比例非常高。

本文阐述了杆塔接地的普遍性要求，并对输电线路杆塔中接地电阻偏高原因及其降阻措施方面进行了分析探讨。

关键词：输电线路；杆塔接地；影响因素；降阻措施输电线路的接地，既是杆塔保护接地，又是线路防雷保护接地。

接地装置的设计施工及运行维护，是一个系统的工程，只有全过程质量控制，才能保证线路的接地始终处于良好状态，才能保证线路安全运行。

1 输电杆塔接地的普遍性要求1.1 对杆搭接地电阻要求关于杆搭的接地电阻，dl/t620—1997《交流电气装置的过电压保护和绝缘配合》第6.1.4条规定：有避雷线的线路，每基杆塔不连避雷线的工频接地电阻，在雷季干燥时，不宜超过表1所列数值表l 有避雷线的线路杆塔的工频接地电阻土壤电阻率(ωm) ≤100 ＞100～500 ＞500～1000 ＞1000～2000 ＞2000接地电阻(ω) 10 15 20 25 30注：如土壤电阻率超过2000ωm，接地电阻很难降低到30ω时，可采用6～8根总长不超过500m 的放射形接地体，或采用连续伸长接地体，接地电阻不受限制。

对杆塔接地电阻的要求是随着杆塔所在位置的土壤电阻率的升高而放宽的。

这是考虑到投资与电网安全的一种最优“性价比”。

在雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应尽可能地降低杆塔接地电阻。

规程第6.1.7条还规定：中雷区及以上地区35kv 及66kv 无避雷线线路宜采取措施，减少雷击引起的多相短路和两相异点接地引起的断线事故，钢筋混凝土杆和铁塔宜接地，接地电阻不受限制，但多雷区不宜超过30ω。

钢筋混凝土杆和铁塔应充分利用其自然接地作用，在土壤电阻率不超过100ωm或有运行经验的地区，可不另设人工接地装置。

第6.1.8规定：钢筋混凝土杆铁横担和钢筋混凝土横担线路的避雷线支架、导线横担与绝缘子固定部分或瓷横担固定部分之间，宜有可靠的电气连接并与接地引下线相连。

输电线路接地电阻问题和降阻措施浅析架空输电线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。

由于杆塔接地电阻高而产生的雷击闪络事故相当多。

由于在大部分位于高原山区，工程地质条件复杂，多数杆塔的接地电阻过高，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，进而影响电网的安全稳定运行。

本文结合某高原山区220kV输电线路工程杆塔接地施工为例，论述了工程施工过程中接地电阻偏高的影响因素，经采用多种降阻方法，使之达到合格范围，对防止雷击跳闸、保证电网安全意义重大，以期为类似工程提供参考。

标签：电力系统;输电线路;接地电阻;影响因素;降阻方法1前言随着我国超高压、特高压电网的快速发展，输电线路防雷接地的重要性日益突出，但是高土壤电阻率地区的接地问题多年来一直没有彻底解决。

一方面，随着电力系统的发展，由雷击输电线路引起的事故时有发生，尤其在雷电活动频繁、土壤电阻率高和地形复杂的高原山区，雷击输电线路而引起的事故率更高。

另一方面，随着电力系统容量的迅速增加，输电线路发生单相接地故障时的短路电流也越来越大，从而流经地线的短路电流也越来越大，为了满足地线热稳定的需要，就要采用单位长度电阻较小的地线，从而导致地线的截面过大。

特别是随着OPGW复合光缆在电力系统中的广泛使用，这一问题越来越突出。

特别是在我国西北地区，气候干燥，降水稀少，输电线路路径又大多选择在高寒山区，工程区出露基岩类型较多，而位于山区的送电线路，由于土壤电阻率高、地形、地势复杂，交通不便施工难度大，杆塔接地电阻普遍偏高。

因此，如何有效地解决高原山区接地电阻超标的问题，降低高海拔山区复杂地形条件下输电线路接地电阻接地电阻是电网工程设计、施工、运行、验收共同面临的问题，降低杆塔接地装置的接地电阻具有非常重要的现实意义。

2 影响接地电阻的主要因素2.1 地质条件因素输电线路所处的地质条件对接地电阻影响较大，通过对不同地质条件下输电线路接地电阻大小的研究，主要表现在一下三个结论：①土壤电阻率和输电线路的杆塔接地电阻是正比例关系，所以土壤电阻率偏高是导致杆塔接地电阻超标的一个主要原因。

浅析 110kV输电线路综合防雷技术与接地电阻的设计摘要：110kV的输电线路在当今社会的电力系统中发挥着至关重要的作用，由于110kV的输电线路多在高空和山区中架设，存在着许多不安全的因素，很容易遭受鸟粪、污秽物附着、雷电等不安全因素的影响，从而导致线路跳闸、短路等电网事故的发生。

所以说防雷技术与降低接地电阻可以增强架空线路安全性，提高综合防雷技术，降低对110kV输电线路的维护费用。

因此110kV输电线路综合防雷技术与降低接地电阻的设计至关重要。

关键词：110kV输电线路防雷技术接地电阻一、110kV输电线路遭受雷击原理以及降低铁塔接地电阻的必要性110kV输电线路对整个电网系统中起着至关重要地位，在社会中也起着重要作用，能够促进社会经济的发展，提高人们的生活水平。

110kV一旦发生事故，可能导致大面积停电，造成重大经济损失，因此110kV输电线路的安全也十分重要。

110kV输电线路现在已经广泛使用，但在使用过程中经常受到雷击导致的架空输电线路事故。

而雷电属于自然现象，雷云放电一般在云中或者是云间进行的，只有很少一部分电子会对地发生，而雷云相对于其他云较低，再加上110kV输电线路的周边没有任何的带其他电性的电荷云层,这样110kV架空输电线路就会对带电雷云造成吸引，雷云集聚足够多的电荷后雷云电子被吸引且会形成电流，这些能够在很短时间内达到最大值,之后再逐渐的衰减下去,其冲击波陡度和雷电流幅值也会到达最大值。

当铁塔接地电阻没有较大时，雷击塔顶时将导致塔顶电位较高，塔顶电位Uk=Ik×R×a。

其中：Uk-塔顶电位；Ik-雷电流；R-铁塔接地电阻；a-雷电流冲击系数。

这个电压Uk足够高时，可以击穿空气，雷电流向导线释放。

再加上绝缘子表面脏污，导通电流不能及时恢复绝缘强度时，形成持续性放电，最终导致跳闸和引发一系列的事故。

这个雷击后电流也会通过输电线路的铁支架传递到地面，可能对当地的居民也会造成一定的危害。

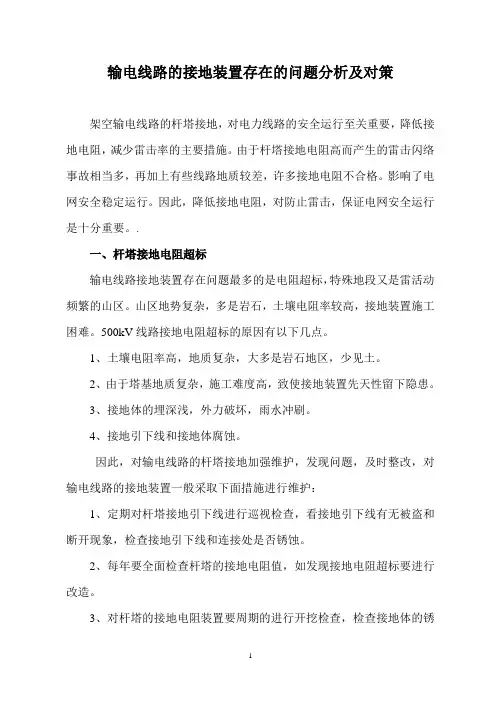

输电线路的接地装置存在的问题分析及对策
架空输电线路的杆塔接地，对电力线路的安全运行至关重要，降低接地电阻，减少雷击率的主要措施。

由于杆塔接地电阻高而产生的雷击闪络事故相当多，再加上有些线路地质较差，许多接地电阻不合格。

影响了电网安全稳定运行。

因此，降低接地电阻，对防止雷击，保证电网安全运行是十分重要。

.
一、杆塔接地电阻超标
输电线路接地装置存在问题最多的是电阻超标，特殊地段又是雷活动频繁的山区。

山区地势复杂，多是岩石，土壤电阻率较高，接地装置施工困难。

500kV线路接地电阻超标的原因有以下几点。

1、土壤电阻率高，地质复杂，大多是岩石地区，少见土。

2、由于塔基地质复杂，施工难度高，致使接地装置先天性留下隐患。

3、接地体的埋深浅，外力破坏，雨水冲刷。

4、接地引下线和接地体腐蚀。

因此，对输电线路的杆塔接地加强维护，发现问题，及时整改，对输电线路的接地装置一般采取下面措施进行维护：
1、定期对杆塔接地引下线进行巡视检查，看接地引下线有无被盗和断开现象，检查接地引下线和连接处是否锈蚀。

2、每年要全面检查杆塔的接地电阻值，如发现接地电阻超标要进行改造。

3、对杆塔的接地电阻装置要周期的进行开挖检查，检查接地体的锈
蚀情况。

4、定期检查接地螺栓是否生锈，与接地体的连接是否完好，螺丝是否松动，保证接地线有可靠的接触。

总体来说，我们对输电线路杆塔接地装置应定期检查维护，把腐蚀严重、偷盗、和外力破坏的及时处理。

以保证输电线路安全稳定运行。

输电线路杆塔接地降阻措施0 前言最近几年来，杆塔接地状况不良的现象经常发生，这主要是由于雷电流通过杆塔的缘故，使得接地装置产生电流，电阻较大的时候产生的电击反应。

使杆塔接地装置电阻较高的原因有很多，其中最主要的原因就是设计效果和施工程序的影响，此外还有地质条件和自然条件等影响，因此在设计中应该对电线路接地装置进行认真的设计，使接地装置具有稳定性。

1.输电线路杆塔接地电阻系数偏高的原因输电线路产生的雷击跳闸率与电阻的关系密切，地势较高的地区，输电线组也较高，但是由于复杂的地形，很容易发生雷击的情况，因此需要加强电阻的措施，下面就对电阻过高的原因详细分析。

1.1 客观条件原因有些地区地质环境和自然环境较为恶劣，这样就会对输电线杆塔的接地装置产生不利的影响，使接地装置产生较为严峻的问题。

在山区，土壤的电阻比较高，而且对杆塔产生的影响较大。

此外，有的地形条件较为复杂，地质条件较差，有的地势较陡，杆塔的设置处于岩石地区，给施工带来了很大的不便。

土壤接地装置十分重要，也是主要的传播媒介，在我国北方地区，沙漠和戈壁地区，土壤较为干燥，而且不容易导电，这样会产生较高的电阻。

1.2 主观设计原因山区的地形通常较为复杂，而且受到地质原因的影响，土壤经常不均匀，电阻在不断的变化。

为了能够使电阻的变化在合理的范围内，应该对每一个阶段的电阻认真的检查，结合杆塔的地形，在周围测量出实际的差值，计算出实际的接地装置。

这种接地装置体系比较复杂，而且检测过程比较繁琐，因此在设计中很容易出现误差，这也与土壤电阻率的差值有关。

在没有固定的设计图纸和杆塔位置情况下，需要用与设计图纸相类似的图纸设计，使设计符合现场的施工要求，使杆塔现场情况和接地电阻的差值在合理的范围内。

2.送电线路杆塔接地装置及方法2.1 水平环形接地装置当土壤电阻率超过100￡＞ｍ时，仅靠自然接地极很难达到所要求接地电阻值，就必须敷设附加的人工接地装置。

这时应考虑与基坑大小和底座布置相适应的，沿底座四周敷设的矩形或方形水平接地装置。

浅析输电线路杆塔接地装置的降阻技术摘要：随着我国近几年经济的迅速发展，越来越多的人们开始选择下海经商大办工厂，进而进行相关的机械器具加工生产，这样大规模的厂房活动势必需要大量的能源来进行支持。

电力作为当前世界上最主要的能源之一，在我国的经济活动中是必不可少的一个重要动力来源，因此修建输电线路是很多地方都必须需要进行的一项施工活动。

在输电线路中最重要的一个环节就是杆塔接地装置的施工修建——这不仅是防止雷电危害的重要保障，更是在输电线路安全稳定运行上做出了重要的保证。

但是，大部分施工队伍在修建输电线路时，很大一部分的修建难题是受到了当地气候、地质等自然条件的限制，导致修建工作出现问题。

这就需要我们与实际情况相结合，根据实际情况具体问题具体分析。

在这里，我们就以新疆为例，对于输电线路杆塔接地装置的降阻技术进行相关的研究与分析。

关键词：新疆地区；输电线路；杆塔接地装置；降阻技术1输电线路杆塔接地装置的降阻技术的重要性在进行修建输电线路工程的时候，施工队伍最主要考虑到的就是雷电等相关的恶劣天气条件对输电线路的危害——一旦输电线路受到雷击，如果没有相关的技术工作人员进行及时有效的泄流操作，那么整条输电线路就会直接跳闸，对周围的城市居民造成用电困难，工厂的工作效率也就随之大大降低，造成的直接经济财产损失是十分巨大的。

而一旦出现了这样的问题，施工队伍的工期也就随之增加了，这对于施工队伍来说是十分不利的。

而电力这种能源，如果没有进行有效的处理，对人类来说是十分危险的。

因此，只有提前做好防护措施才可以有效的阻止问题的发生。

进行输电线路杆塔接地装置的降阻技术就是当前应对电流泄流最主要的方式。

进行输电线路杆塔接地装置的降阻技术不仅可以保证电力系统对周边城市的稳定供电，对于减少因为雷击而跳闸几率、提高整个输电线路的耐雷水平都有其十分重要的作用。

虽然我们知道在修建输电线路时需要进行相应的降阻处理，但是在实际的操作中依然会出现一些问题，比如电阻数值偏高导致的输电线路瘫痪问题：我国在输电线路出现的雷击问题大部分都是因为杆塔的接地电阻数值偏高——当出现雷击现象时，雷电电流通过杆塔接地装置入地，但由于设置的接地电阻数值偏高产生了较高的反击电压，这就造成了输电线路的雷击事故。

架空输电线路杆塔接地电阻不合格原因剖析及应对方法摘要：在电力建设的领域中，保障输电线路的平稳运行是最为基本的电力工作内容。

而在实际的架空输电线路杆塔的施工与运行过程中，接地电阻由于各种主客观原因，时常出现杆塔接地电阻值不合格，不满足设计及运行要求的问题。

本文基于对架空输电线路杆塔接地电阻不合格的原因分析，明确了由于不同原因导致架空输电线路杆塔接地电阻不合格的根源，继而提出了基于开展科学降阻测试的基础，有效实施架空输电线路杆塔接地电阻改良对策的具体途径。

希望能够为广大电力工作同仁，提供一定的参考与借鉴。

关键词：输电线路；接地电阻；电力工程在电力基础设施建设的领域中，架空输电线路杆塔接地电阻不合格的原因，主要集中在“土壤原因”、“施工原因”以及“运行原因”三个方面。

电力工程人员在展开架空输电线路杆塔建设与维护的过程中，需要在找准问题原因的基础上，进行有效地问题解决，以此确保架空输电线路杆塔接地电阻能够合乎使用标准。

通过本文的研究，能够为广大电力工作者进一步明确电力基础设施的日常建设及养护方法，降低输电线路跳闸概率，促使电力基础建设事业更好地服务于人民群众的日常生活以及经济社会的发展建设。

以下结合具体电力工作情况，进行详细介绍。

一、架空输电线路杆塔接地电阻不合格的原因剖析导致架空输电线路杆塔接地电阻不合格的原因，主要分为“土壤原因”、“施工原因”以及“运行原因”三个方面。

在解决架空输电线路杆塔接地电阻不合格问题的过程中，电力工程人员需要找准具体的原因，针对性地加以应对，从而达到有效降阻的目的。

以下分别介绍。

（一）土壤原因由于架空输电线路杆塔是建立在土壤之上的，很多架空输电线路杆塔出现电阻不合格的原因，是由于土壤本身的电阻而导致的。

在一些土壤中，电阻率普遍偏高，特别是在沙地土壤之上，电阻率就会更高。

根据相关的统计得出，在很多沙地土壤上建设的输电线路塔杆，土壤电阻率都达到了120Ω·m以上。

此外，由于土壤干燥的问题，很多处于干燥土壤环境中的输电线路塔杆，也出现了相应的电阻不合格问题。

浅析输电线路杆塔接地装置的降阻技术摘要：阐述线路运行中杆塔接地装置电阻存在的问题及常用降阻技术。

降低接地电阻是一个复杂的问题，不可能有统一方式，应视具体情况而定，以提高线路安全可靠性。

有效的降阻技术，将大幅度地降低雷击跳闸率，使电网构架更坚强，使电网更好的为社会和经济发展服务。

关键词：线路接地装置降阻技术中图分类号：tm862 文献标识码：a 文章编号：1007-3973（2012）012-042-021引言线路杆塔的接地装置是输电设备的重要组成部分之一，是输电线路安全运行必须的技术设备。

输电线路路径经过地理环境比较恶劣、土壤电阻率较高的山区，以及由于经济发展迅速，土壤污染源增加，增大了土壤腐蚀性。

目前，输电线路的接地电阻很难满足规程要求，雷击跳闸事故每年都大量发生，严重影响了线路的安全性，为了保证电力系统安全可靠运行，必须采取切实可行的技术措施降低接地电阻。

如何有效降低接地电阻，提高输电线路运行可靠性，建设坚强电网，需要各级管理和技术人员不断探索和改进。

2 如何确定土壤电阻率的取值接地装置是否有效，直接取决于土壤电阻率取值大小。

准确确定土壤电阻率的大小关系杆塔接地装置的成败。

地层土壤特性在各层具有不同的特性，电阻率可能沿不同路径变化，计算时选取合适（即与实际情况靠近）的土壤电阻率，计算结果才能反映接地装置的情况。

美国ebasco公司的做法是取低电阻率的平均值；我国采用四管法测量，取12米内的土壤电阻率的平均值。

我们发现实际工作中对土壤电阻率的测量往往不够重视，工程设计人员在现场观察一下，再从规程附录表f1中选取一个参考值进行设计工作，有时进行测量也是测取距离线路基础周围的表层土壤电阻率，不能反映该地区的实际情况。

表1为工程技术人员经常查用的大地表层的土壤电阻率的数值。

3关于计算入地短路电流的取值及接地引下线的选择根据《交流电气装置的接地》（dl/t 621-1997）接地规程（附录b）规定，入地短路电流公式为：i = （imax - in）（1- ke1）i = in（1 - ke2）式中：i——入地短路电流，a；imax——接地短路时的最大接地短路电流，a；in——发生最大接地短路电流时，流经发电厂、变电所接地中性点的最大接地短路电流，a；ke1、ke2——分别为厂或所内和厂或所外短路时，避雷线的工频分流系数。

线路杆塔接地装置问题分析与处理摘要：架空输电线路杆塔接地装置的主要作用是防御雷电，降低杆塔接地电阻是提高杆塔耐雷水平、降低雷击跳闸率的重要途径。

本文针对架空线路杆塔接地装置建设过程中存在的问题，提出具体解决措施。

关键词：线路杆塔接地电阻接地装置1引言架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。

2架空线路杆塔接地的标准要求架空线路杆塔的接地电阻和型式在电力行业标准[1]中都提出了具体的要求，是设计、安装和改造架空线路杆塔接地的依据[2]。

1．杆塔的接地电阻（1）有避雷线线路杆塔的接地电阻。

有避雷线的线路，每基杆塔不连避雷线时的工频接地电阻，在雷季干燥时，不宜超过表1所列数值。

表1 有避雷线的线路杆塔接地电阻注:如土壤电阻率超过2000Ω·m，接地电阻很难降低到30Ω时，可采用6～8根总长不超过500m的放射形接地体，或采用连续伸长接地体，其接地电阻不受限制。

雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应改善接地装置，适当提高绝缘水平或架设耦合地线。

（2）无避雷线线路杆塔的接地电阻。

对于中雷区及多雷区35kV及66kV无避雷线线路，宜采用措施，减少雷击引起的多相线短路和两相异地接地引起的断线事故，钢筋混凝土杆和铁塔应充分利用自然接地作用，在土壤电阻率不超过100Ω·m或有运行经验的地区，可不另设人工接地装置。

3降低接地装置工频接地电阻的常用方法1．利用自然接地体降阻在接地工程中，充分利用混凝土结构物中的钢筋骨架、金属结构物以及上下金属管道等自然接地体，是减少接地电阻、节约钢材以及达到均衡电位接地的有效措施。

在利用自然接地体时，事先应做好规划，在施工时应对这些钢筋混凝土内的钢筋的连接，以及引出与人工接地网的连接都预先做好计划，施工时同步进行。

在人工接地网的设计和施工时，为了充分利用自然接地体的降阻作用，应尽量减少人工接地体对自然接地体的屏蔽作用。
