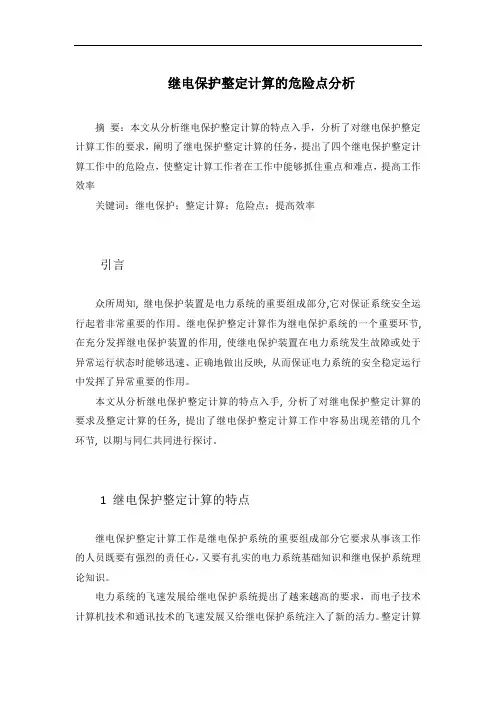

继电保护整定计算的危险点分析摘要：本文从分析继电保护整定计算的特点入手，分析了对继电保护整定计算工作的要求，阐明了继电保护整定计算的任务，提出了四个继电保护整定计算工作中的危险点，使整定计算工作者在工作中能够抓住重点和难点，提高工作效率关键词：继电保护；整定计算；危险点；提高效率引言众所周知, 继电保护装置是电力系统的重要组成部分,它对保证系统安全运行起着非常重要的作用。

继电保护整定计算作为继电保护系统的一个重要环节, 在充分发挥继电保护装置的作用, 使继电保护装置在电力系统发生故障或处于异常运行状态时能够迅速、正确地做出反映, 从而保证电力系统的安全稳定运行中发挥了异常重要的作用。

本文从分析继电保护整定计算的特点入手, 分析了对继电保护整定计算的要求及整定计算的任务, 提出了继电保护整定计算工作中容易出现差错的几个环节, 以期与同仁共同进行探讨。

1 继电保护整定计算的特点继电保护整定计算工作是继电保护系统的重要组成部分它要求从事该工作的人员既要有强烈的责任心，又要有扎实的电力系统基础知识和继电保护系统理论知识。

电力系统的飞速发展给继电保护系统提出了越来越高的要求，而电子技术计算机技术和通讯技术的飞速发展又给继电保护系统注入了新的活力。

整定计算工作也应适应继电保护的发展需要，研究新方法，解决新问题。

从事继电保护整定计算的人员必须熟悉微机型继电保护装置的硬件软件。

2 对继电保护整定计算的要求由于继电保护整定计算工作不能独立于继电保护之外，所以整定计算也必须满足“四性”的要求。

即“可靠性”“选择性”“快速性”和“灵敏性”这“四性”既相辅相成、相互统一，又相互制约，互相矛盾。

继电保护整定计算在完成“四性”的要求时，必须统筹考虑，不能片面强调一项而忽视另一项，以致，顾此失彼。

3 继电保护整定计算的任务笔者认为继电保护整定计算的主要任务有以下三项：3.1 确定保护方案目前，市场上定型的微机保护产品往往是保护装置的生产厂家为了满足不同客户的需要，配置了功能十分齐全的保护功能块。

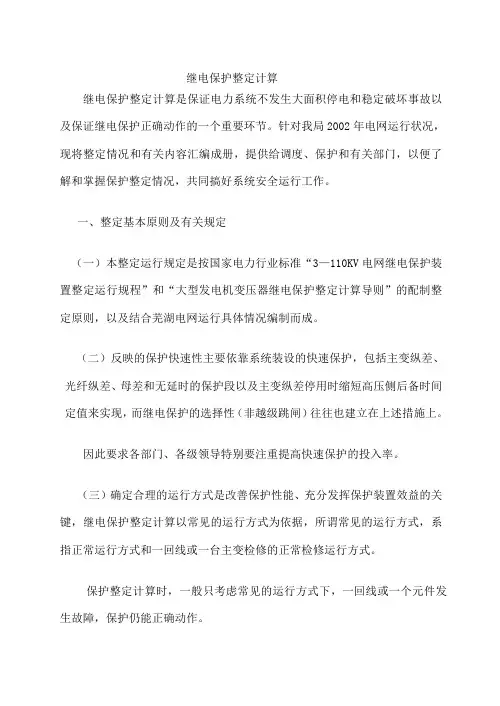

继电保护整定计算继电保护整定计算是保证电力系统不发生大面积停电和稳定破坏事故以及保证继电保护正确动作的一个重要环节。

针对我局2002年电网运行状况，现将整定情况和有关内容汇编成册，提供给调度、保护和有关部门，以便了解和掌握保护整定情况，共同搞好系统安全运行工作。

一、整定基本原则及有关规定（一）本整定运行规定是按国家电力行业标准“3—110KV电网继电保护装置整定运行规程”和“大型发电机变压器继电保护整定计算导则”的配制整定原则，以及结合芜湖电网运行具体情况编制而成。

（二）反映的保护快速性主要依靠系统装设的快速保护，包括主变纵差、光纤纵差、母差和无延时的保护段以及主变纵差停用时缩短高压侧后备时间定值来实现，而继电保护的选择性（非越级跳闸）往往也建立在上述措施上。

因此要求各部门、各级领导特别要注重提高快速保护的投入率。

（三）确定合理的运行方式是改善保护性能、充分发挥保护装置效益的关键，继电保护整定计算以常见的运行方式为依据，所谓常见的运行方式，系指正常运行方式和一回线或一台主变检修的正常检修运行方式。

保护整定计算时，一般只考虑常见的运行方式下，一回线或一个元件发生故障，保护仍能正确动作。

1. 发电厂控制在预定的大、小方式范围内（见开机方式）。

接地方式见中性点接地方式说明。

2．对于有两台变压器的220KV变电所，系统保护一般按两台主变220KV 侧并列，110KV侧分列运行为正常方式整定，一般不考虑两台主变110KV侧合环运行方式。

3．对于高压等级为110KV的变电所，不考虑低压合环方式。

考虑检修与故障两种状态的重迭出现，但不考虑多重重迭，对于极少见的特殊方式，采取特殊处理。

（四）我局电网经多年扩建、改造，系统网络加强，继电保护配制较为先进完善。

近年内投运的新设备保护配制均为双重化微机保护，因此整定中尽可能加强主保护（指母差、纵差），简化后备保护。

由于微机保护的大量投入，提高了运行人员调试保护装置的精确性和判断故障的快速性、准确性。

继电保护及整定计算方法继电保护是电力系统中的一种重要保护装置，用于检测电网异常工况，及时切除故障并保证电网的安全运行。

继电保护的整定则是指确定保护装置的工作参数，使其在工作时能够准确地判断故障并进行保护操作。

一、继电保护的分类继电保护可以分为方向性保护和非方向性保护两类。

方向性保护具有方向判别能力，可以根据电流相位的变化判断故障的位置，常用于线路保护；非方向性保护则是根据电流的幅值变化判断故障的存在，常用于故障保护。

二、继电保护的整定方法继电保护的整定方法主要有经验整定法和计算整定法两种。

1. 经验整定法经验整定法是指根据实际工程经验来确定保护装置的整定参数。

这种方法简单直观，但需要大量的实际操作经验才能得出准确的整定值。

一般情况下，经验整定法适用于中小型电力系统，如配电系统等。

（1）对称成分法：对称成分法是一种常用的计算整定方法，适用于线路保护。

根据对称成分法，可以通过测量正序和负序电流，计算出系统的故障电流和位置，从而确定保护装置的整定参数。

（2）时限特性法：时限特性法是根据故障电流持续时间的长短来确定保护装置的整定参数。

时限特性可以通过计算故障电流的时限和延时时间，以及根据实际系统的要求来确定。

（3）潮流法：潮流法是一种利用潮流计算方法来确定保护装置整定参数的方法。

潮流法可以计算出系统中的电流、电压等参数，根据这些参数来确定保护装置的整定值。

三、整定参数的选择注意事项在进行继电保护的整定时，需要注意以下几个方面。

1. 整定参数的选择应根据具体的系统要求来确定，如保护动作时间、复归时间等。

2. 整定参数应保证保护装置在正常工况下不误动，同时能够及时准确地切除故障。

3. 整定参数应综合考虑系统的特点和装置的特性，避免过于保守或过于激进。

4. 整定参数应随着系统的运行情况和变化而进行调整，并及时更新。

继电保护的整定是保证电力系统正常运行的重要环节。

整定方法可以根据实际情况选择，但需要注意整定参数的选择和调整。

发电机组继电自动保护装置整定计算书第一章绪论第一节继电保继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。

最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷，最常见的短路故障是单相接地。

这些故障和不正常运行状态严重危及电力系统的安全和可靠运行，这就需要继电保护装置来反应设备的这些不正常运行状态。

所谓继电保护装置，就是指能反应电力系统中电气设备所发生的故障或不正常状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本作用是：⑴当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除，以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏。

⑵当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。

可见，继电保护装置是电力系统必不可少的重要组成部分，对保障系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。

为完成继电保护的基本任务，对于动作于断路器跳闸的继电保护装置，必须满足以下四项基本要求：⑴选择性选择性是指电力系统发生故障时，继电保护仅将故障部分切除，保障其他无故障部分继续运行，以尽量缩小停电范围。

继电保护装置的选择性，是依靠采用合适类型的继电保护装置和正确选择其整定值，使各级保护相互配合而实现的。

⑵快速性为了保证电力系统运行的稳定性和对用户可靠供电，以及避免和减轻电气设备在事故时所遭受的损害，要求继电保护装置尽快地动作，尽快地切除故障部分。

但是，并不是对所有的故障情况，都要求快速切除故障，应根据被保护对象在电力系统中的地位和作用，来确定其保护的动作速度。

（3）灵敏性灵敏性是继电保护装置对其保护范围内发生的故障或不正常工作状态的反应能力，一般以灵敏系数K表示。

灵敏系数K越大，说明保护的灵敏度越高。

继电保护技术规程、整定规程继电保护技术规程和整定规程是电力系统中非常重要的技术文件，它们详细规定了继电保护设备的选型、设计、安装、调试和运行等方面的技术要求和操作步骤。

以下是一个详细的继电保护技术规程和整定规程的介绍，供参考。

一、继电保护技术规程1.1 规程概述继电保护技术规程是指对继电保护设备的设计、制造、安装、调试、运行和维护等方面的一系列技术规定。

其主要目的是确保继电保护系统可靠、安全、经济地运行，防止电力系统发生故障时造成设备损坏和人身伤亡。

1.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。

（2）继电保护设备：包括继电保护器的类型、性能、参数、选型、安装、调试和运行等方面的规定。

（3）继电保护配置：包括保护装置的配置原则、保护范围、保护级别、动作逻辑等方面的规定。

（4）继电保护装置：包括保护装置的设计、制造、试验、安装、调试和运行等方面的规定。

（5）继电保护系统：包括保护系统的组成、连接方式、功能、性能等方面的规定。

（6）继电保护人员：包括继电保护人员的培训、考核、操作、维护等方面的规定。

二、整定规程2.1 规程概述整定规程是指对继电保护装置的整定计算、整定值、整定方法、整定过程和整定验收等方面的一系列技术规定。

其主要目的是确保继电保护装置在故障时能够准确、快速地动作，从而保证电力系统的安全运行。

2.2 规程内容（1）总则：规定了规程的适用范围、定义、符号、单位等基本内容。

（2）整定计算：包括保护装置的整定计算方法、公式、参数选择等方面的规定。

（3）整定值：包括保护装置的整定值范围、整定值确定、整定值调整等方面的规定。

（4）整定方法：包括保护装置的整定方法、步骤、注意事项等方面的规定。

（5）整定过程：包括保护装置的整定过程、验收、调试、运行等方面的规定。

（6）整定验收：包括保护装置的整定验收标准、验收程序、验收方法等方面的规定。

三、实施与监督3.1 实施（1）继电保护技术规程和整定规程的实施应由具有相应资质的电力工程设计、施工、运行、维护单位负责。

继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。

2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。

二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。

2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。

三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。

四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。

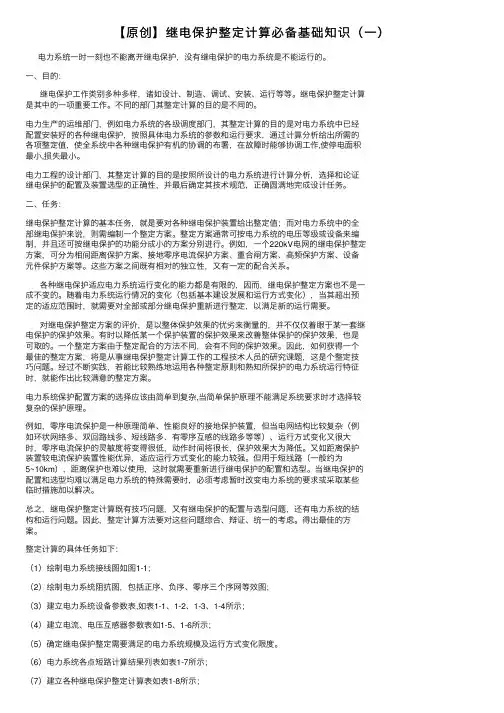

【原创】继电保护整定计算必备基础知识（⼀）电⼒系统⼀时⼀刻也不能离开继电保护，没有继电保护的电⼒系统是不能运⾏的。

⼀、⽬的：继电保护⼯作类别多种多样，诸如设计、制造、调试、安装、运⾏等等。

继电保护整定计算是其中的⼀项重要⼯作。

不同的部门其整定计算的⽬的是不同的。

电⼒⽣产的运维部门，例如电⼒系统的各级调度部门，其整定计算的⽬的是对电⼒系统中已经配置安装好的各种继电保护，按照具体电⼒系统的参数和运⾏要求，通过计算分析给出所需的各项整定值，使全系统中各种继电保护有机的协调的布署，在故障时能够协调⼯作,使停电⾯积最⼩,损失最⼩。

电⼒⼯程的设计部门，其整定计算的⽬的是按照所设计的电⼒系统进⾏计算分析，选择和论证继电保护的配置及装置选型的正确性，并最后确定其技术规范，正确圆满地完成设计任务。

⼆、任务：继电保护整定计算的基本任务，就是要对各种继电保护装置给出整定值；⽽对电⼒系统中的全部继电保护来说，则需编制⼀个整定⽅案。

整定⽅案通常可按电⼒系统的电压等级或设备来编制，并且还可按继电保护的功能分成⼩的⽅案分别进⾏。

例如，⼀个220kV电⽹的继电保护整定⽅案，可分为相间距离保护⽅案、接地零序电流保护⽅案、重合闸⽅案、⾼频保护⽅案、设备元件保护⽅案等。

这些⽅案之间既有相对的独⽴性，⼜有⼀定的配合关系。

各种继电保护适应电⼒系统运⾏变化的能⼒都是有限的，因⽽，继电保护整定⽅案也不是⼀成不变的。

随着电⼒系统运⾏情况的变化（包括基本建设发展和运⾏⽅式变化），当其超出预定的适应范围时，就需要对全部或部分继电保护重新进⾏整定，以满⾜新的运⾏需要。

对继电保护整定⽅案的评价，是以整体保护效果的优劣来衡量的，并不仅仅着眼于某⼀套继电保护的保护效果。

有时以降低某⼀个保护装置的保护效果来改善整体保护的保护效果，也是可取的。

⼀个整定⽅案由于整定配合的⽅法不同，会有不同的保护效果。

因此，如何获得⼀个最佳的整定⽅案，将是从事继电保护整定计算⼯作的⼯程技术⼈员的研究课题，这是个整定技巧问题。

电力系统继电保护简易整定值计算方法解析电力系统的继电保护是电力系统中非常重要的一部分，它能够对电力系统中的故障进行快速、准确的判断，并采取相应的保护措施，保证电力系统的安全可靠运行。

而继电保护的整定值的计算则是继电保护工程中的重要内容之一，整定值的合理性直接关系到继电保护的性能和可靠性。

本文将介绍电力系统继电保护的整定值计算方法，以及简易的计算步骤和原理。

一、继电保护的整定值及其分类继电保护的整定值是指在继电保护装置中设定的一组参数数值，用来判断电力系统中故障发生的类型、位置和范围，并对故障进行快速、准确的判断。

继电保护的整定值通常分为时间整定值和电流整定值两类。

1、时间整定值：时间整定值是指继电保护在判断电力系统中故障的持续时间时所采用的参数数值。

时间整定值一般包括动作时间、延时时间和时间重合度等。

二、简易整定值的计算方法简易的整定值计算方法通常使用经验公式或经验参数进行计算，适用于一般的电力系统。

下面将介绍时间整定值和电流整定值的简易计算方法。

（1）动作时间的计算方法动作时间是继电保护在判断电力系统中故障时所采用的时间整定值之一，它反映了继电保护对故障的快速响应能力。

常见的动作时间计算方法有以下几种：a.直接计算：根据继电保护的动作时间特性曲线和故障类型，直接计算动作时间的取值。

b.经验公式：根据经验公式计算动作时间，如：T=K/I，其中T为动作时间，K为常数，I为故障电流。

延时时间是继电保护在判断电力系统中故障时所采用的时间整定值之一，它用于区分不同类型故障和故障范围。

延时时间的计算方法通常根据实际情况和经验参数进行选择，根据延时时间对应的故障类型和故障范围来确定延时时间的取值。

（2）复归电流的计算方法（3）灵敏系数的计算方法继电保护的简易整定值计算方法通常可按以下步骤进行：1、收集电力系统的基本数据和运行参数，包括电力系统的拓扑结构、参数配置和运行情况等。

2、根据实际情况和经验参数，选择合适的整定值计算方法和计算公式。

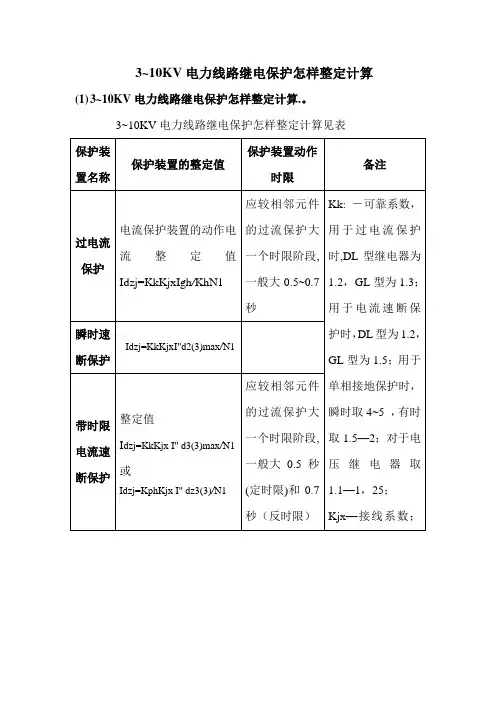

3~10KV电力线路继电保护怎样整定计算(1)3~10KV电力线路继电保护怎样整定计算.。

3~10KV电力线路继电保护怎样整定计算见表
注：1----对于GL-11、GL-12、GL-21、GL-22型继电器，取0.85;对于GL-13~GL-16及GL-23~GL-26型继电器，取0.8;对于晶体管型继电器，取0.9~0.95；对于微机型的继电器，近似取1.0 ；对于电压继电器，取1.25。

2----时限阶差△T，对于电磁型继电器，可取0.5 s ；对于晶体管型或数字式时间继电器，可取0.3s。

(2)灵敏度校验。

⑴过电流灵敏度校验:
Km =Kmax I"d2(3)min/Id z≥1.5
式中：Kmax------相对灵敏度系数。

Id z------保护装置一次动作电流（A），Id z= Id zjN1/ Kjx;
I"d2(3)min-----最小运行方式下末端三相短路稳态电流。

⑵电流速断保护灵敏度系数:
KM（2）= I"d1(2)min/ Id z=Kmax I"d1(3)min/Id z≥2
式中：I"d1(2)min-----最小运行方式下线路始端两相短路超瞬变电流；
I"d1(3)min----最小运行方式下线路始端三相短路超瞬变电流；
⑶带时限电流速断保护灵敏度校验：
KM（2）=Kmax I"d2(3)min/Id z≥2
式中：I"d2(3)min-----最小运行方式下线路始端三相短路超瞬变电流。

继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。

综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。

（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。

（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。

3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。

所谓支线是指1条电缆控制1台电动机。

流过电缆的长时最大工作电流即为电动机的额定电流。

NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。

继电保护整定值计算方法继电保护是电力系统中一项重要的保护措施，用于在电力系统发生故障时及时切断故障电路，保护电力设备和电力系统的安全运行。

继电保护的整定值是指设置在继电保护装置中的参数，如果整定值的选择不合理，将会导致继电保护装置误操作或者不能发挥其保护作用。

本文将介绍继电保护整定值计算的方法和注意点。

继电保护整定值选择的原则继电保护整定值的选择应遵循以下原则：1.对主要故障进行快速响应，如过载、短路、接地等故障。

2.避免误动作，使保护装置对于正常运行的设备不进行不必要的干预。

3.满足电力系统的要求，如稳定性、动稳定性等。

在选择整定值时还需考虑电力系统的实际情况，如电力系统的负荷特点、输电线路的长度和特性、电容器的影响等。

继电保护整定值计算方法过流保护过流保护是常用且关键的继电保护之一，其整定值的计算方法如下：1. 瞬时过流保护瞬时过流保护的整定值计算公式为：$$I_p = K_f \\cdot I_{\\text{额定}}$$其中，I p为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流。

特征系数的选择一般为1.5到3.0之间，在电力系统的主传输网中，特征系数取2.0左右较为合适，在供配电系统中，特征系数则可适当增加。

2. 过流时间保护过流时间保护的整定值计算公式为：$$I_t = K_f \\cdot I_{\\text{额定}} \\cdot t$$其中，I t为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流，t为动作时间。

一般而言，过流时间保护的特征系数较大，大于等于10，可以根据实际需要进行调整。

绝缘监测保护绝缘监测保护的整定值计算方法如下：$$K_p=\\frac{V_\\text{额定}}{\\sqrt{2} R_0}$$其中，K p为整定值，$V_\\text{额定}$为电力设备额定电压，R0为电力设备的零序电阻。

该整定值为当设备的接地阻抗低于一定程度时，绝缘监测保护装置将动作以切断电力设备，防止电力设备由于接地短路而损坏。

继电保护定值整定计算书1. 引言随着电力系统规模的不断扩大和配电自动化的不断发展，继电保护的应用也越来越广泛。

继电保护系统在电力系统中的作用就是及时地检测、判断、并隔离故障，保证电力系统的安全、稳定、可靠运行。

继电保护的可靠性直接影响着电力系统的负荷能力和电能供应的稳定性。

定值整定是继电保护系统中的一项重要工作。

正确的定值整定可以提高继电保护的可靠性和稳定性，避免误动作和漏动作的发生。

定值整定是针对特定设备的保护装置，根据系统参数、负荷情况、过电压情况、故障时限等多种因素来确定保护装置的触发条件，确保在故障情况下保护能够及时地动作。

在本文中，我们将详细介绍继电保护定值整定的计算过程，为读者提供一份简单、清晰、易懂的定值整定计算书。

2. 继电保护定值整定计算方法继电保护定值整定的计算方法主要有以下几种:2.1 等效电路法等效电路法是应用最广泛的一种继电保护整定方法。

其基本思想是，将电力系统中的各个部分看作是一个等效电路，计算出额定电压下各种故障情况下的短路电流、过流电流等参数，然后根据保护装置的动作特性确定相应的保护整定值。

等效电路法计算步骤如下：1.绘制电力系统的等效电路2.计算出短路电流和相应的安全系数3.根据保护设备的特性曲线确定保护整定值2.2 故障电压法故障电压法是另一种继电保护整定方法。

其基本思想是，通过计算各种故障情况下的故障电压值，得出保护装置的触发条件。

故障电压法计算步骤如下：1.绘制电力系统的单线图2.计算各种故障情况下的故障电压值3.根据保护设备的特性曲线确定保护整定值2.3 统计法统计法是一种基于大量实测数据的继电保护整定方法。

其基本思想是，通过对历史故障数据的统计分析，得出保护装置的触发条件。

统计法计算步骤如下：1.收集电力系统历史故障数据2.对数据进行统计分析，得出保护整定值3. 定值整定计算书实例这里我们以交流变电站的过电压保护为例，介绍定值整定的计算思路和具体过程。

新疆霍尔果斯2×50MW 热电工程定值整定1．发电机保护定值1.1 发电机保护Pe=50MW Ie=Pe ／√3×Ue ×cos ∮=5728A nl=8000/5 Ie2=3.5A注：Ue 取6.3kV , cos ∮取0.8(1) 发变组比率差动保护电流Icdqd=0.3Ie2=1.05A比率制动系数 Kb1=0.45突变量起动定值 Iqd=0.6Icdqd=0.63A(2) 定子接地保护机端零序电压定值U0.op.2=KrelUunb.max=1.2Uunb.max按躲过正常运行时的不平衡电压整定，一般为10V ，如有三次谐波滤过器，可整定的较低，最好现场测试实际不平衡电压。

(3) 定子匝间短路保护)(331max LR bp bp k bp k dz K U U K U K U ∙∙∙+∙=∙=注：k K 为可靠系数，一般到1.3～1.5 ；1∙bp U 为基波不平衡电压，其值可根据发电机正常运行时在电压互感器开口三角绕组的电压波形图中取其包络线的波峰与波谷之差△U ，则=∙1bp U △U/（22）3∙bp U 为3次谐波不平衡电压，其值可在发电机正常运行时用示波器和电压表实测电压互感器的开口三角绕组电压，可近似取电压表读数3LR K 为3次谐波系数整定值：7.5～15V ，三次谐波制动电压：3V(4) 过电流保护Izdj=[Kk/Kh]×Ie2 =[1.2/0.85]×3.5=4.94A整定值：4.94A ，延时 Tzd=4.5s(5) 负序电压U2dzj=0.06Ue2=0.06×100=6V整定值：6V ，延时 Tzd=4.5s(6) 负序电流Ig=(0.08~0.1)Ie=0.343~0.429A整定值：0.343~0.429A(7) 低电压Udzj=0.6Ue=0.6×100 =660V整定值：50～60V(8) 过负荷Izdj=[Kk/Kh]×Ie2 =[1.05/0.85]×3.5=4.32A整定值：4.32A，延时Tzd=9s(9) 转子接地保护一点转子接地保护整定值：Rg=10kΩ，动作于信号参见微机保护说明书中转子接地保护试验方法。

河南科技2012.12上继电保护定值整定是否正确，将会影响到继电保护装置动作是否准确与灵敏。

然而在实际生活中，对继电保护的定值计算和整定涉及多个方面的内容，如系统设计、施工、计算、调试等，如果上述工作不能相互协调，不管哪个阶段出现问题，都会使继电保护装置的整定值出现差错，给电网安全埋下隐患，严重时还会导致电网事故发生。

因此，工作人员必须要做好继电保护的定值整定工作，以保证电网设备的正常、安全运行。

一、继电保护中定值误整定问题分析1.旁路定值误整定分析。

旁路定值误整定主要表现在以下两个方面。

（1）在对主线路定值进行修改后，并没有对旁路的定值做任何改变。

（2）由于线路所要保护的种类非常多，再加上各个线路保护值要求各不相同，所以，出现了很多旁路保护替代线路保护的形式。

如果旁路保护和线路保护的类型完全不一致，而对旁路定值又没有及时进行修改，将会引起旁路定值误整定。

2.公用设备定值误整定。

故障滤波器的整定值和实际的现场情况不相同，母差和失灵保护装置出现要求的整定值和实际现场值不符等原因，都会导致公用设备定值误整定发生。

3.相关图纸和定值管理不到位。

在实际生活中，有些变电所的定值或者是图纸并不是目前的有效版本，甚至根本找不到有关的试验记录，因此，很难进行对比。

此外，管理上的失误也是导致继电保护定植误整定的重要原因。

二、继电保护装置出现定值误整定的原因分析导致继电保护装置出现定值误整定现象的原因有多种，具体来说，主要有以下几点。

1.在大多数情况下，旁路保护都在备用状态，所以，操作人员对旁路保护定值没有引起高度重视；在二次线路的设备，操作人员又分辨不清母联运方和旁路运方，导致继电保护装备误整定。

2.变电所的规模越大，电压等级越高，那么一旦确定公用设备后，其设备更新是非常慢的。

如果线路出现的问题非常多，则设备更新的速度也是很快的，甚至会出现大幅度的调整。

关于此类设备的定值通常是由省电网机构计算，并不会因某个变电所的运行情况而制定一个特殊的定值单；加之有些班组在不确定定值的情况下随意设定设备运行定值，导致无人管理的局面的出现。

综合继电保护装置基本操作一．实验目的：在实验二基础上进一步了解、熟悉WGJS-800供配电技术教学实验装置的各种控制设备、仪表的配置，综合继电保护装置的配置。

掌握WXH-825A 、WBH-822A 、WBH-821A 、WBT-821A 综合继电保护装置的基本原理、基本功能及基本操作方法。

二．实验设备：WGJS-800供配电技术教学实验装置；XFS-700 RLC 三相负载箱。

三．实验内容：（一）实验装置上相关控制设备、综合继电保护装置外接线端点的正确接线。

（二）了解综合继电保护装置的基本操作方法，包括保护动作设定、动作值整定、动作记录查询，等。

（三）设置模拟的电力系统故障，了解电力系统故障情况及综合继电保护装置应对各类故障时的保护动作。

四．实验步序： （一）接线：1．联接实验装置设置的断点“A ：（C11）←→（C5）”；“B ：（C22）←→（C6）”；“C ：（C33）←→（C7）”；“N ：（C44）←→（C8）”。

2．分别短接WHX-825A 微机线路保护测控装置（1N ）“合闸回路”与“分闸回路”。

3．分别短接WBH-821A 微机变压器保护装置（3N ）“合闸回路”与“分闸回路”；“Iah 出”与“Iah 入”；“Ual 出”与“Ual 入”。

4．分别短接WBH-822A 微机变压器保护装置（2N ）“Ual 出”与“Ual 入”。

5．分别短接WBT-821A 微机备自投装置（4N ）“合闸回路”与“分闸回路”。

6．联接1#车间电源输出端口（A ；B ；C ；N ）与XFS-700 RLC 三相负载箱电源输入端口（n c b a U U U U ；；；）：（A ）←→（a U ）；（B ）←→（b U ）；（C ）←→（c U ）；（N ）←→（n U ）。

（二）启动电源：1．启动前检查所有（模拟）隔离开关（QS301；QS105；QS101；QS102；QS103；QS104；QS106；QS107；QS108）都处分闸位置（手柄垂直）。
