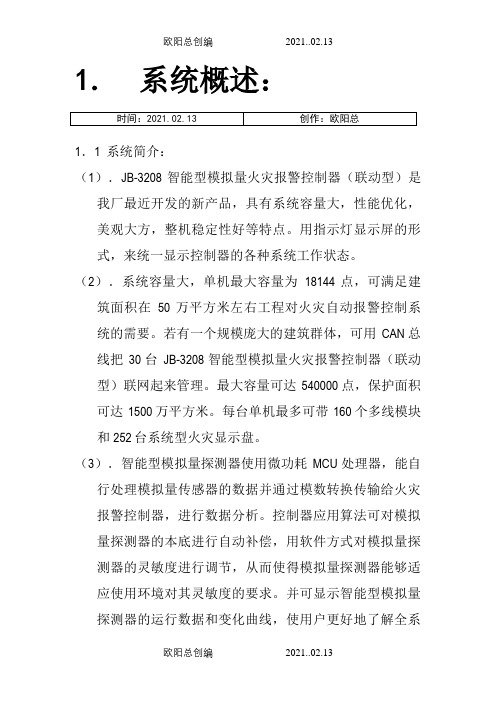

1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。
用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。
（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。
若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。
最大容量可达540000点，保护面积可达1500万平方米。
每台单机最多可带160个多线模块和252台系统型火灾显示盘。
（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。
控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。
并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。
（4）．控制器采用480234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。
（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。
本产品在国内具有技术领先的水平，适合在高级别场合使用。
（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。
1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V （10%15%）501Hz。
直流电源（备电）DC24V 24Ah。
（2）．功率：监控功率80W ，最大功率400W（不包括联动电源）。
（3）．工作电源：由主机电源提供系统内所需直流工作电压5V、35V、24V。
（4）．使用环境：温度-100C50 0C，相对湿度95%（400C20C）。
谐振式高频开关整流模块（F X22010技术手册）国电南京自动化股份有限公司目录第一章概述-------------------------------------------------------------------------- 1一、前言-------------------------------------------------------------------------- 1二、系统性能特点----------------------------------------------------------------- 1三、模块主要特点----------------------------------------------------------------- 1四、模块主要功能----------------------------------------------------------------- 2五、技术指标--------------------------------------------------------------------- 4六、型号命名--------------------------------------------------------------------- 5第二章模块构成----------------------------------------------------------------------- 5一、模块工作原理----------------------------------------------------------------- 5二、模块外观及外形尺寸-------------------------------------------------------- 6三、模块安装---------------------------------------------------------------------- 7四、操作说明----------------------------------------------------------------------- 9第三章使用环境-------------------------------------------------------------------- 15第一章概述一、前言当前我国电力系统使用的直流系统大部分采用传统的全桥软开关技术，开关频率是一个恒定值，只在某个输出电流值实现了软开关技术。

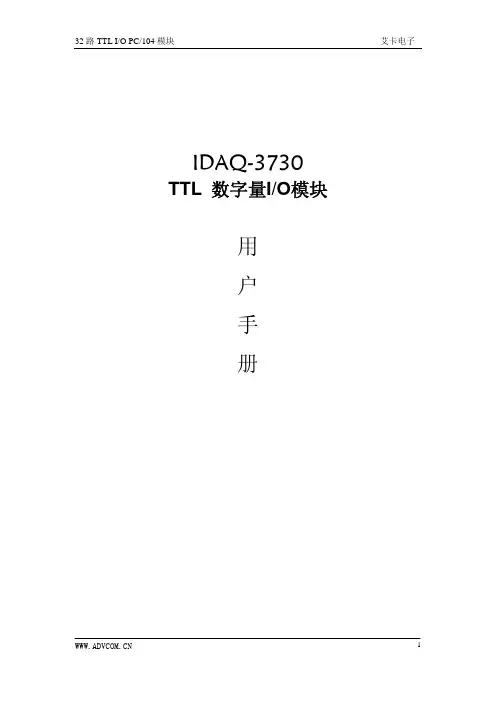

IDAQ-3730 TTL 数字量I/O模块用户手册一、概述IDAQ-3730是一款32路 TTL数字量输入和32路TTL数字量输出的PC/104模块，标准的PC/104模块的安装规格，适于和标准的PC/104 CPU模块连接实现数字量信号的采集和控制。
专为工业应用场合而设计，完全达到工业级工作温度的要求。
二、规格参数☆输出部分●通道数：32路●TTL兼容电平输出●输出低电平：最高0.5V●输出高电平：最低2.4V●高电平输出电流：最大－15mA(source)●低电平输出电流：最大24mA(sink)●最高输出频率：300～400KHZ☆输入部分●通道数：32路●TTL兼容电平输入●逻辑高电平：2V~5V●逻辑低电平：0~0.8V●高电平输入电流：20uA●低电平输入电流：－0.2mA●最高输入频率：300～400KHZ☆通用部分●I/O基址：4个连续地址空间●储存温度：－25℃~80℃●工作温度：－25℃~80℃●湿度：5~95％，无凝结●电源功耗：+5V@450mA典型值●尺寸：90X191MM三、硬件布局四、基地址设置IDAQ-3730要求4个连续I/O 地址空间，且有以下条件限制。
1. 地址的范围必须要在HEX200－HEX3FF 之间。
2. 地址不能与任何的嵌入式CPU 模块预设的I/O 地址矛盾，见附录。
3. 地址不能与嵌入式CPU 模块的的其他模块基地址矛盾。
在安装前请检查确认。
IDAQ-3730的基地址由一个7位的DIP 开关SW 选择（SW 的位置见硬件布局部分）。
基地址的缺省设置为HEX220。
所有可能的基地址组合都在下表中给出。
如果HEX220被占用，你可以改变预设的基地址。
A（2 3 4 5 6 7 8)缺省的基地址设置可能的基地址组合表I/O口地址(HEX) 1A22A33A44A55A66A77A8200-203 ON ON ON ON ON ON ON 204-207 OFF ON ON ON ON ON ON 208-20B ON OFF ON ON ON ON ON … … … … … … … …220-223 (default) ONONONOFF1ONONON… … … … … … … …300-303 ON ON ON ON ON ON 0FF 304-307 OFF ON ON ON ON ON OFF … … … … … … … …3FC-3FF OFF OFF OFF OFF OFF OFF OFF A0…A8对应于PC地址线。

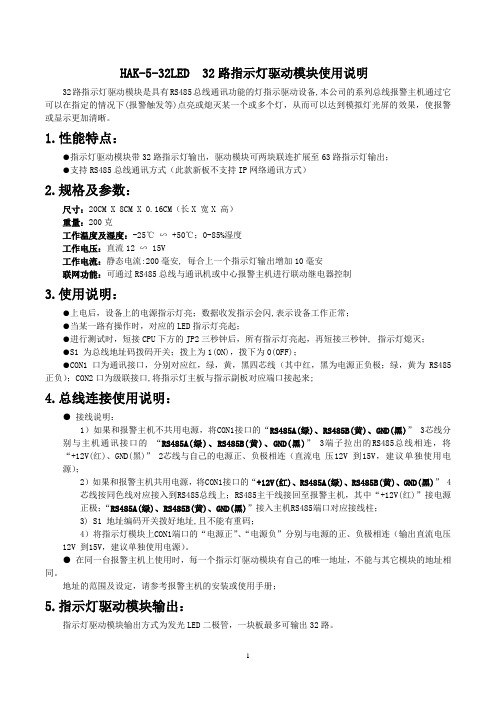

HAK-5-32LED 32路指示灯驱动模块使用说明32路指示灯驱动模块是具有RS485总线通讯功能的灯指示驱动设备,本公司的系列总线报警主机通过它可以在指定的情况下(报警触发等)点亮或熄灭某一个或多个灯，从而可以达到模拟灯光屏的效果，使报警或显示更加清晰。
1.性能特点：●指示灯驱动模块带32路指示灯输出，驱动模块可两块联连扩展至63路指示灯输出；●支持RS485总线通讯方式（此款新板不支持IP网络通讯方式）2.规格及参数：尺寸：20CM X 8CM X 0.16CM（长X 宽X 高）重量：200克工作温度及湿度：-25℃∽ +50℃；0-85%湿度工作电压：直流12 ∽ 15V工作电流：静态电流:200毫安, 每合上一个指示灯输出增加10毫安联网功能：可通过RS485总线与通讯机或中心报警主机进行联动继电器控制3.使用说明：●上电后，设备上的电源指示灯亮；数据收发指示会闪,表示设备工作正常；●当某一路有操作时，对应的LED指示灯亮起；●进行测试时，短接CPU下方的JP2三秒钟后，所有指示灯亮起，再短接三秒钟, 指示灯熄灭；●S1 为总线地址码拨码开关；拨上为1(ON)，拨下为0(OFF)；●CON1口为通讯接口，分别对应红，绿，黄，黑四芯线（其中红，黑为电源正负极；绿，黄为RS485正负）；CON2口为级联接口,将指示灯主板与指示副板对应端口接起来;4.总线连接使用说明：●接线说明：1）如果和报警主机不共用电源，将CON1接口的“RS485A(绿)、RS485B(黄)、GND(黑)” 3芯线分别与主机通讯接口的“RS485A(绿)、RS485B(黄)、GND(黑)” 3端子拉出的RS485总线相连，将“+12V(红)、GND(黑)” 2芯线与自己的电源正、负极相连（直流电压12V 到15V，建议单独使用电源）；2）如果和报警主机共用电源，将CON1接口的“+12V(红)、RS485A(绿)、RS485B(黄)、GND(黑)” 4 芯线按同色线对应接入到RS485总线上；RS485主干线接回至报警主机，其中“+12V(红)”接电源正极；“RS485A(绿)、RS485B(黄)、GND(黑)”接入主机RS485端口对应接线柱；3) S1 地址编码开关拨好地址,且不能有重码；4）将指示灯模块上CON1端口的“电源正”、“电源负”分别与电源的正、负极相连（输出直流电压12V 到15V，建议单独使用电源）。

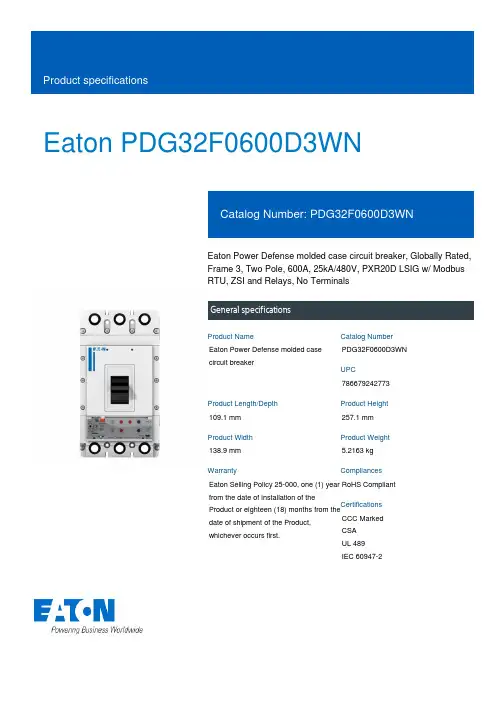

Eaton PDG32F0600D3WNEaton Power Defense molded case circuit breaker, Globally Rated, Frame 3, Two Pole, 600A, 25kA/480V, PXR20D LSIG w/ Modbus RTU, ZSI and Relays, No TerminalsGeneral specificationsEaton Power Defense molded case circuit breakerPDG32F0600D3WN 786679242773109.1 mm 257.1 mm 138.9 mm 5.2163 kg Eaton Selling Policy 25-000, one (1) year from the date of installation of theProduct or eighteen (18) months from thedate of shipment of the Product,whichever occurs first.RoHS Compliant CCC MarkedCSAUL 489IEC 60947-2Product NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesCertifications600 AComplete breaker 3Two-polePD3 Global Class A PXR 20D LSIGModbus RTU600 Vac600 VNo Terminals25 kAIC at 480 Vac 10 kAIC Icu @250 Vdc 35 kAIC @240V (UL)Eaton Power Defense MCCB PDG32F0600D3WN 3D drawing Power Xpert Protection Manager x64Power Xpert Protection Manager x32Consulting application guide - molded case circuit breakers StrandAble terminals product aid Power Defense technical selling booklet Power Defense brochureAmperage Rating Circuit breaker frame type Frame Number of poles Circuit breaker type Class Trip Type Communication Voltage rating Voltage rating - max Terminals Interrupt rating Interrupt rating range 3D CAD drawing packageApplication notesBrochuresPower Defense molded case circuit breaker selection posterCatalogsMolded case circuit breakers catalogPower Xpert Release trip units for Power Defense molded case circuit breakersCertification reportsPDG3 CSA certification 100-400aEU Declaration of Conformity - Power Defense molded case circuit breakersPDG3B 450A-600A CB reportPDG3 CSA certification 250-600aPDG3 UL authorization 100-400aPDG3 UL authorization 250-600a TMTUPDG3 45-400A CB reportInstallation instructionsPower Defense Frame 3 interphase barrier - IL012229EN H03Power Defense Frame 1-2-3-4 IP door barrier assembly instructions -IL012278ENPower Defense Frame 4 reverse feed connector kit instructions for PDG4X3(2)(4)TA800RF instructions - IL012254ENPower Defense Frame 3 extendable shaft rotary handle mech -IL012112ENPower Defense Frame 3 adapter kit installation instructions LZM3 to PD3 - IL012227ENPower Defense Frame 3 handle mech direct rotary handle instructions - IL012111ENPower Defense Frame 3 locking devices and handle block instructions - IL012150ENPower Defense Frame 3 plug-in adapter installation instructions -IL012311ENPower Defense Frame 3 rear connection installation instructions -IL012300ENPower Defense Frame 3 shunt trip UVR instructions - IL012140EN Power Defense Frame 3 finger protection assembly installation instructions - IL012279ENPower Defense Frame 3 trip unit replacement instructions - IL012157EN Power Defense Frame 4 shunt trip UVR instructions - IL012129EN Power Defense Frame 3 Direct Rotary Handle Assy With Interlock Version Instructions (IL012139EN).pdfPower Defense Frame 3 Aux, Alarm, ST and UVR Animated Instructions.rh Power Defense Frame 3 multi wire connector kit -PDG3X3(2)(4)TA4006W and PDG3X3(2)(4)TA4003W instructions-IL012247EN H01Power Defense Frame 3 terminal kit Cat Num PDG3X3(2)(4)TA400RF instructions - IL012251ENPower Defense Frame 3 reverse feed connector kit Cat NumPDG3X3(2)(4)TA400HRF instructions - IL012252ENPower Defense Frame 3 multi-tap terminal kit Cat NumPDG3X3(2)(4)TA6006W Instructions - IL012248ENPower Defense Frame 4 locking devices and handle block instructions - IL012151ENPower Defense Frame 3 Breaker Instructions (IL012107EN).pdf Power Defense Frame 2/3/4/5/6 voltage neutral sensor module wiring instructions – IL012316ENPower Defense Frame 3 terminal spreader assembly instructions -IL012301ENPower Defense Frame 3 multi-tap terminal kit Cat NumPDG3X3(2)(4)TA6006WSW instructions - IL012250ENPower Defense Frame 3 reverse feed connector kit Cat NumPDG3X3(2)(4)TA630RF instructions - IL012253ENPower Defense Frame 3 box terminal installation instructions -IL012299ENInstallation videosPower Defense Frame 3 Handle Mech Variable Depth Rotary Handle Animated Instructions.rhPower Defense Frame 3 Shunt Trip_UVR Animated Instructions.pdf.rh Power Defense Frame 3 Handle Mech Direct Rotary Handle Animated Instructions.rhPower Defense Frame 3 trip unit replacement animated instructions.rh Power Defense Frame 3 Locking Devices and Handle Block Animated Instructions.pdf.rhMultimediaPower Defense Frame 3 Aux, Alarm, Shunt Trip, and UVR How-To Video Power Defense Frame 5 Trip Unit How-To VideoPower Defense Frame 6 Trip Unit How-To VideoPower Defense Frame 2 Variable Depth Rotary Handle Mechanism Installation How-To VideoPower Defense molded case circuit breakersPower Defense Frame 3 Variable Depth Rotary Handle Mechanism Installation How-To VideoEaton Power Defense for superior arc flash safetyPower Defense BreakersSpecifications and datasheetsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaEaton Specification Sheet - PDG32F0600D3WN Power Defense time current curve Frame 3 - PD3Intelligent power starts with accurate, actionable dataImplementation of arc flash mitigating solutions at industrial manufacturing facilitiesMaking a better machineMolded case and low-voltage power circuit breaker health Intelligent circuit protection yields space savings Single and double break MCCB performance revisited Molded case and low-voltage breaker health Safer by design: arc energy reduction techniquesTime/current curvesWhite papers。

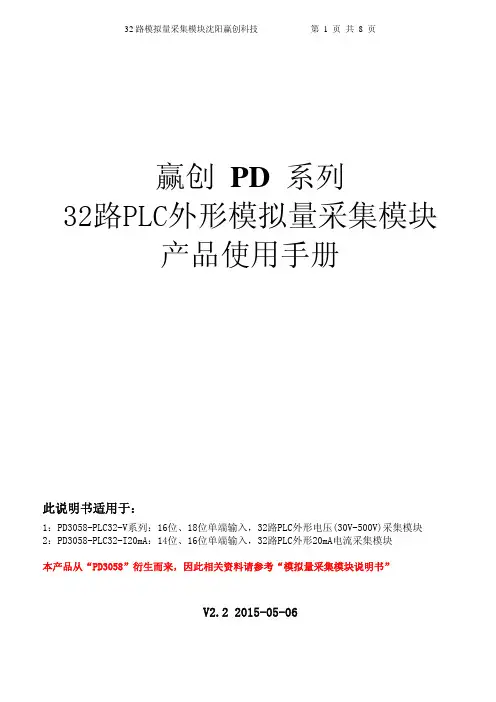

赢创 PD 系列32路PLC外形模拟量采集模块产品使用手册此说明书适用于：1：PD3058-PLC32-V系列：16位、18位单端输入，32路PLC外形电压(30V-500V)采集模块2：PD3058-PLC32-I20mA：14位、16位单端输入，32路PLC外形20mA电流采集模块本产品从“PD3058”衍生而来，因此相关资料请参考“模拟量采集模块说明书”V2.2 2015-05-061 概述1.1：PD3058-PLC32-V，16位、18位单端输入，32路电压采集模块此模块的最大应用领域是串联电池组单体电压测量，常用规格如下：量程规格 应用领域 分压电阻比例 AD满度实际测量范围30V 30V以内电压测量 390K：3.24K 256mV -20V左右 到 +31V60V 60V以内电压测量787K：3.24K 256mV -40V左右 到 +62V 基站2V电池串联的48V电池组160V 120V以内电压测量 2.2M：3.24K 256mV -110V 到 +173260V 12V电池18节串联，总电压216V，最高260V 3.3M：3.24K 256mV -120V 到 +260V500V 12V电池24节串联，总电压288V，最高350V 3.3M：3.24K 512mV -240V 到 +521V1.2：PD3058-PLC32-I20mA，14位、16位单端输入，32路20mA电流采集模块★、32路20mA采集，接口全带保护，可以带电安装2线变送器。
★、14位采样精度，对应20毫安的分辨率是2.4微安。
★、每通道采样6次每秒。
★、20mA电流正从INx输入，电流负接GND。
由于GND端子数量比较少，就需要多根线并接到一起使用。
★、此模块的最大应用领域是多个2线20mA变送器的测量。
2线变送器的正极接电源正极，变送器的负极接INx 输入端。
1.3：模块外形尺寸：155*110*602 模块图片2.1：32路电压采集模块2.2：32路电流采集模块2.3 模块接口电源(+ 、-)接供电8V-30V的正负极。
海湾定制-自动跟踪定位射流灭火系统产品手册重要说明：本出版物为通用版本，其中展示的产品信息仅供参考，不构成具体的承诺或者保证。
我们持之以恒地追求改进产品技术、提高产品性能，为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。
另外，本出版物中对系统性能的描述仅适用于通常情形。
由于现实中，实地环境可能存在各种无法预知的特别情况，因此相关产品性能的实现，将有赖于专业的调查分析以及设计规划。
敬请垂询海湾公司工作人员，我们将非常乐意为您提供专业建议。
© ���� 海湾安全技术有限公司Version ������海湾安全技术有限公司服务热线：��� ��� ����地址：河北省秦皇岛开发区长江东道��号网址： 关注海湾官方微信最新资讯实时掌握便捷高效 触手可及海湾商城 码上了解“海湾服务”小程序 数字化一站式服务引领创新科技 捍卫安全真谛海湾秦皇岛工厂凭借其先进的电子产品生产线、卓越的生产管理体系、严谨的质量控制流程、科学的质量诊所管理模式，成为消防行业技术先进、精益高效的建筑智能电子产品生产基地之一，产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等多个环节，其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、EAC等一项或多项国内和国际认证。
产品与服务覆盖全球多个国家和地区，向商业、工业、住宅等各行各业提供一站式消防整体解决方案。
海湾不仅为客户提供高质量的产品解决方案，同时致力于为客户提供建筑消防设施全生命周期的服务解决方案，通过海湾数字化服务平台和遍布全国100多个城市的销售服务联络网点及600多名资深技术工程师的专业团队，为客户提供专业、智能、高效的服务。
三十年来，海湾始终致力于为客户提供全面高效的一站式消防整体解决方案，提升整体生活质量，带动现代化城市发展。
海湾安全技术有限公司（以下简称“海湾”）是国内主要的火灾探测报警及消防整体解决方案提供商之一，拥有强大的技术研发与持续创新能力，丰富的消防产品组合，卓越的品牌及质量优势。

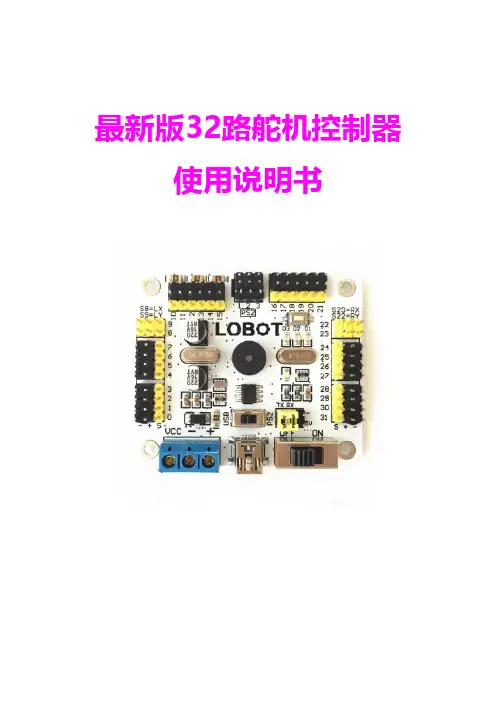

最新版32路舵机控制器使用说明书舵机控制器说明图解如下：1）安装驱动详见《驱动》文件夹，按照里面的说明自行操作。
2）上位机软件页面介绍说明双击上位机软件，打开软件界面，如下图：左边为舵机图标操作窗口，打钩显示该舵机口、取消就关闭该舵机口。
舵机图标可自由拖拉。
“保存位置”：保存的位置一定要跟上位机软件在同一个目录下，以后才能从选择那里直接打开，保存到其他文件夹无效。
“复位图标”：32个滑竿图标可以全部恢复到初始位置。
“极限切换”：极限值有两种状态，分别是P500~2500和P600~2400，针对不用的舵机使用，此按钮可以切换滑竿图标的极限状态。
一般情况下不使用。
“舵机回中”：可以使得32个滑竿全部归位到P1500的状态（中间位置），故称舵机回中。
“打开偏差B“：打开机器人偏差文件。
“保存偏差B”：保存机器人偏差文件。
--------------------------------------------------------------------------- COM口选择端，选择正确的COM口后，点击连接。
“多路“是用于多台机器人控制，一般情况下不使用。
动作组调试运行窗口：动作组下载及调用窗口：初始化：上位机软件初始化，表示从开始地址256号位置开始写动作，只是对软件操作，而不改变已经下载到主板上的动作。
擦除：对下载到主板上的动作组做清空操作。
擦除后需要点击初始化。
运行动作组：运行已经下载到主板上的动作组。
停止：停止运行动作组。
脱机运行：运行已经下载到主板上的动作组，并且下次开机直接执行该动作组。
禁用：禁用脱机运行。
可以添加音乐，添加后，在播放音乐前打勾勾，点击动作组运行，可以使得音乐同步播放！----------------------------------------------------------------------------舵机滑竿可以随意拖动B表示舵机偏差（默认为0），即舵机的相对位置范围为-100----100，双击B，可以激活，B由灰色变成黑色，即可调节B值。
IF-AG32D 32路显示驱动模块说明书一:概述
IF-AG32D是一款专业跟DS7400XI配套使用的32路显示驱动模块，它具有的功能如下：
1：接口丰富，除了跟DS7400XI连接的“R、B、G、Y”接口之外，还有RS485、RS232接口。
2：复位方式丰富，有硬件复位、软件复位、无线遥控器复位（可选）。
3：状态灯显示，DS7400XI和IF-AG32D的通讯状态显示以及RS485、RS232的通讯状态显示。
4：IF-AG32D有自动测试功能，测试四位拨码开关、硬件复位、32路硬件输出等是否正常。
5：防区报警对应输出可设置功能，一个防区最多可设置对应4路输出。
6：两台及两台以上IF-AG32D级联有多种选择：1：通过R、B、G、Y级联，2：通过RS-485级联，两种级联方式比较：第一种方式线路比较短只有几十米距离，而且抗干扰差，第二种是标准的RS-485通讯方式通讯距离远，抗干扰效果好等。
7：可以根据客户要求，定制（视具体情况而定）。
二：接线图
2．1接线方法：
首先给IF-AG32D接上直流电源，电源范围直流+10V到+16V，电流范围具体看接多少LED灯而定，现给一参考值：500mA到3A。
第一步完成之后，再继续下面工作。
2．10：跟DS7400XI报警主机报警联动的接线方法：
IF-AG32D的“R、B、G、Y”接DS7400XI的辅助输出端口的“R、B、G、Y”一一对应即可。
2．11：跟DS7400XI报警主机的报警软件报警联动的接线方法：
由随机附件的RS-232通讯线直接和PC的RS-232端口连接，设置PC机的通讯端口：
1：拨特率：9600BIT/S
2：8BIT数据位
3：无停止位、无校验位
硬件连接好之后，再进行软件的设置，设置方法如下：
2．2软件的设置方法
2．20：跟DS7400XI的连接软件设置方法
进入编程：在键盘上输入：9876#0，输入：4019，再输入：17#。
之后
键盘显示：4020，输入：30#即可，具体操作请参照DS7400XI操作使用手册。
退出编程：按住“*”不放，则退出编程模式。
2．21：跟DS7400XI报警主机的报警软件连接设置方法：
报警软件的联动方式采用：ASCALL码输出方式，例如：“1”防区报警，输出“1”和“2”
路，即是：“#001#”、“#002#”填写在报警联动输出方框中，具体操作请参考DS7400XI报
警软件操作使用手册。
注：所有硬件连接完毕之后，DS7400XI和IF-AG32D要同时重新上电，否则工作不正常！！！
三：操作
3．1：IF-AG32D系统自动测试：
在IF-AG32D上电之前，把四位地址编码开关全部拨到“ON”位置，按住“手动复位”按钮，再上电，若系统正常，则32路输出都点亮，反之IF-AG32D不正常。
3．2：IF-AG32D报警复位：
1：软件复位，软件复位有是否被屏蔽功能，设置方法通过四位地址编码开关的第“4”来设置有效：第“4”位编码开关拨到“OFF”位置，无效：第“4”位编码开关拨到“OFF”位置。
如果设置为无效，那么只能通过硬件复位来清除报警信息。
2：硬件复位，通过接一个常开开关来清除报警，硬件复位在任何情况下都是有效。
四：故障判断
4．1：联机之后报警输出等都没有原因：
1：首先判断线路是否都接正确。
2：DS7400XI和IF-AG32D的通讯指示灯是否都正常。
3：RS485、RS232的通讯指示灯是否都正常。
4．2：在软件复位有效的情况下，报警之后系统撤防后，报警输出不复位原因：
在系统没有“布防”的情况下，可能你设置了“24小时”防区，并且“24小时”防区发生了报警，此时系统撤防之后，报警输出不能恢复正常，因为“24小时”防区报警使用软件复位无效，必须使用硬件的手动复位才有效。
4．3：某一路LED输出一段时间之后会自动熄灭原因：
第一可能LED输出的压降电阻没有接导致LED点亮一段时间被烧坏，第二可能硬件复位开关被短路。
