消防联动 原理 说明书 各子模块功能

调试消防设备功能
对安装完成的消防设备进行功能测试，确保设备正常 工作，报警和灭火功能正常响应。
系统调试与验收
系统集成调试
将各个消防设备与控制系统集成，进行系统调试，检查设 备之间的联动控制功能是否正常。
01
验收测试
按照验收标准对系统进行测试，确保系 统满足设计要求和消防安全标准，并出 具验收报告。
设备联动控制
系统能够根据火灾现场情况，实现消防设备 的联动控制，提高灭火和救援效率。
消防应急预案管理
制定消防应急预案
系统提供制定消防应急预案的功 能，包括预案的编制、审核、发 布等环节。
预案执行与调度
在接收到火灾报警信息后，系统 能够根据预案要求，自动或手动 执行相应的应急处理措施，包括 人员调度、设备调配等。
记录维护
对日常维护情况进行记录，以便跟踪设备的运行 状态和及时发现潜在问题。
系统故障排查与处理
故障诊断
根据故障现象，分析可能的原因，确定故障点。
故障修复
根据故障诊断结果，采取相应的修复措施，如更换损坏的部件、 调整设备参数等。
故障预防
针对常见故障，制定预防措施，以降低故障发生的概率。
定期检测与升级
系统能够记录并保存报警信息，提供查询和导出功能，方便事后分 析和追溯。
消防设备监控与控制
监控消防设备的运行状态
系统能够实时监控消防设备的运行状态，包 括消防泵、喷淋系统、排烟机等设备的运行 状态、故障信息等。
控制消防设备的启动与停止
在接收到火灾报警信息后，系统能够自动或手动控 制相关消防设备的启动和停止，实现快速灭火和救 援。
预案评估与优化
系统能够对已执行的预案进行评 估和优化，不断完善和改进预案 的可行性和有效性。

消防联动工作原理一、引言消防联动是指在火灾发生时，通过联动控制系统将各类消防设施和设备相互协调，实现全面、快速、有效的消防应对。

本文将探讨消防联动工作的原理和相关技术。

二、消防联动的作用消防联动的作用主要体现在以下几个方面：1.提高消防响应速度：当火灾发生时，通过联动控制系统的自动处理和操作，可以使各类消防设施和设备在最短时间内做出响应，快速处置火灾。

2.增强消防防控能力：通过消防联动，不仅可以将各类消防设施和设备有序地联动起来，还可以将周围的消防资源，如水源、消防车等进行整合，提高综合应对能力。

3.减少人工操作：通过联动控制系统的自动化操作，可以减少人工干预，降低人为操作失误的可能性，确保消防联动的准确性和高效性。

三、消防联动的原理消防联动主要依靠联动控制系统来实现，其原理可分为以下几个方面：1.报警信号接收与处理当火灾发生时，烟雾、温度、气体等多种传感器会产生相应的信号，并通过消防联动系统接收到联动控制中心。

联动控制中心会对收到的信号进行分析和处理，并触发相应的联动操作。

2.联动设备的操作联动控制中心接收到报警信号后，会根据预设的联动方案，迅速调动和操作各类消防设施和设备，如自动喷水系统、排烟系统、报警器等。

这些设备会根据控制中心的指令进行相应的操作，以达到控制火势和疏散人员的目的。

3.信息传输与共享消防联动系统具备灵活的通信功能，能够将火灾发生的相关信息传输至指定的终端设备，如手机、电脑等。

同时，联动系统也可与其他安全设备和系统进行互联互通，实现信息共享和资源整合。

4.应急预案的执行消防联动系统中储存有各类火灾应急预案，根据报警信号的不同，联动控制中心会自动激活相应的预案，并根据预案内容进行操作，如疏散人员、关闭防火门等。

这样可以大大提高火灾应对的效率和准确性。

四、消防联动技术的发展趋势随着科技的不断发展，消防联动技术也在不断创新和完善。

以下是一些目前正在发展的趋势：1.智能化：利用人工智能和物联网技术，实现消防设备的自动化控制和自适应调节，提高系统的智能化水平。

欢迎下载，希望能帮到您所有要监控的信号一般都要。

如信号阀、水流指示器、风阀等。

消防模块在火灾报警系统中的应用模块大致可以分为输入模块，输出模块，输入输出模块，隔离模块，中继模块，切换模块，多线控制模块等等类型。

1.输入模块用于接收信号输入将输入的设备作为火灾报警系统的一部分，有些生产厂家称之为中继模块，根据输入信号的不同输入模块又可分为开关量输入和模拟量输入两种。

开关量输入就是接收一个无源触点信号，通过该信号的输入接入到系统中，一般的输入模块可以用于接收水流指示器、压力开关、信号阀等等设备的报警、反馈信号；由于消防系统中各个厂家设备的通信协议有区别，所以不同厂家的设备要简单的联网可以通过这种方式进行连接，目前市场上的输入模块有有一种只可以接收常开信号输入（如松江云安的HJ-1750)，还有的经过参数的设定可以接收常开或者常闭信号输入（如海湾的GST-LD-8300），还有的双输入模块、多输入模块等等。

模拟量输入模块一般用于接收电流量或者电压量信号，一般厂家的非编码探测器报警时输出的就是电流量信号用于接本厂家的编址接口模块，输入到系统中（如海湾的GST-LD-8319）。

2.输出模块用于控制某些设备的启停或者切换，不接收信号输入一般用于控制无信号反馈的设备，比如广播（如海湾的GST-LD-8305)、声光警报器、警铃等等设备。

3.输入输出模块在有的场合也称为控制模块，在有控制要求时可以输出信号，或者提供一个开关量信号，使被控设备动作，同时可以接收设备的反馈信号，以向主机报告，是火灾报警联动系统中重要的组成部分，市场上的输入输出模块都可以提供一对无源常开/常闭触点，用以控制被控设备，部分厂家的模块可以通过参数设定，设置成有源输出（如海湾GST-LD-8301),相对应的还有双输入输出模块、多输入输出模块等等。

4.隔离模块（也称总线隔离器）接在系统总线前端保护回路在发生短路等故障时，将后端连接的部分从系统中隔离，不致造成整个系统无法正常工作，故障部分线路修复后隔离器可自行恢复工作。

图 2-1 消防联动控制设备的构成框图
第一节 消防联动控制器
消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信
息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，
驱动装置控制现场的受控设备。 对于控制逻辑复杂， 在消防联动控制器上不便实现直接控制的情况，
二 、消防电气控制装置的功能
消防电气控制装置的主要功能包括控制功能、 指示功能和信号传递功能。 控制功能是指控制受控设
备执行预定动作； 信号传递功能是指消防联动控制器之间进行信号传递；
指示功能是指指示电源、 控制
装置、受控设备的工作状态，以及指示消防电气控制装置和受控设备的故障状态。
三 、组成与工作原理
用于
与主控单元通信， 将主控单元发来的命令、 内部信息或所带设备外部信息通过通信控制单元发送给联网
的火灾报警控制器或监控设备； 同时， 通过通信控制单元接收网络上传输的网络信息， 将其通过通信管
理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。在构建本地化局域网时，
通常采用的通信接口技术规约有 RS-232/485 ，CANBU、S LONWORK、SPROFIBUS等现场总线或工业以太网
非延时状态下能在 3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设
备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备
, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2) 消防联动控制器能接收连接的启泵按钮、 水流指示器等灭火系统启动按钮相关触发器件发出的
能指示
8h 以上。备用电源容量能保证控制器在监视状态下工作

控制面板 铁链操作 消控室启动 感烟、感温探测器
疏散走道上得防火卷帘(门)得两侧分别安装 感烟、感温探测器,当感烟探测器发出火警 信号时,防火卷帘(门)下降至地(楼)面1.8m, 当另一个感温探测器发出火警信号时,防火 卷帘(门)下降完成落地,分隔相关防火分区。
无机纤维复合防火卷帘
钢制复合防火卷帘
湿式系统就是自动喷水灭火系统中最基本得系统 形式,在实际工程中最常见。其具有结构简单,施 工、管理方便,灭火速度快,控火效率高,建设投资 与经常管理费用省,适用范围广等优点,但使用受 到温度得限制,适用于环境温度不低于4℃且不高 于70℃得建(构)筑物。
多线制联动控制
湿式喷水灭火系统主要包括湿式报警阀、水 力警铃、压力开关、延时器、水流指示器及 管道、阀门等。该系统得控制装置为控制盘 或控制柜,均安装在消防控制室内。其作用 就是接收水流指示器动作信号与压力开关等 信号,控制水泵得启动、停止。
防火卷帘就是一种活动得防火分隔物,平时 卷起放在门窗上口得卷轴箱中,起火时将其 放下展开,用以阻止火势从门窗洞口蔓延。
防火卷帘设置部位一般有:消防电梯前室、 自动扶梯周围、中庭与每层走道、过厅、 房间相通得开口部位、代替防火墙需设置 防火分隔设施得部位等。
防火卷帘具有手动与自动控制2种功能。
图为火灾案审前干警整装待发及 火灾后得商厦
2000年12月25日
致309人死亡得洛阳特大火灾事故案
王成太撤出大楼后,见到消防人员,却没有报告起火原 因与正四楼歌舞厅正在营业等情况,就逃离了东都商厦, 致使消防人员不知道起火原因与正四楼歌舞厅多人被 困得危险情况,延误了消防人员灭火救人得时机,造成 309人一氧化碳中毒窒息死亡。
经法医鉴定:309人均系一氧化碳中毒窒息死亡。经公 安部门鉴定:该火灾就是施工人员在东都商厦地下一层 电焊作业时,电焊熔渣引燃地下二层楼梯上得可燃物所 致。

什么是消防联动块？消防联动模块组成及工作原理————————————————————————————————作者：————————————————————————————————日期：什么是消防联动模块？消防联动模块组成及工作原理消防联动模块是用于消防联动控制器与其所连接的受控设备之间信号传输、转换的一种器件，包括消防联动中继模块、消防联动输入模块、消防联动输出模块和消防联动输入输出模块，它是消防联动控制设备完成对受控消防设备联动控制功能所需的一种辅助器件。

一、中继模块消防联动中继模块是由信号整形、滤波稳压和信号放大过流保护电路等部分组成，用于对消防联动控制系统内部各种电信号进行远距离传输和放大驱动。

该模块分为总线型和非总线型两种。

总线型中继模块主要作用是增加联动总线的负载能力，提高消防联动控制系统的可靠性。

消防联动中继模块的工作原理是：当联动总线负载过重或线路过长时，一般在总线的适当位置设置总线中继模块，将弱信号放大到标准状态，增加总线的负载能力。

二、输入模块消防联动输入模块是由无极性转换电路、滤波整形、编码信号变换电路、主控电路、指示灯电路、信号隔离变换电路等部分组成，用于把消防联动控制器所连接的消防设备、器件的工作状态信号输入相应的消防联动控制器。

该模块一般与消防联动控制器相连。

消防联动输入模块的工作原理是：自动灭火设备、防排烟设备、防火门窗、防火卷帘、水流指示器、消火栓、压力开关等消防设备、器件在监视状态时，其内部继电器处于常开状态；当处于启动工作状态时，继电器由常开转变为常闭状态。

消防联动输入模块内部的信号隔离变换电路将上述消防设备、器件的工作状态转换为电信号，传给消防联动输入模块的主控电路。

主控电路一般通过分析与判断，确认消防设备的工作状态，同时通过信号总线上传给相应的消防联动控制器。

三、输出模块消防联动输出模块用于将消防联动控制器的控制信号传输给其连接的消防设备、器件。

该模块分为总线型和非总线型两种，一般与消防联动控制器相连。

（3）主要器件 ① 水流指示器（水流开关） 把水的流动转换成电信号报警。其电接点可直 接启动消防泵，即发送报警信号，
接线:通过输入模块与系统信号二总线相连。
②压力开关
压力开关将水压信号变为电信号，向喷淋泵 控制装置发出启动喷淋泵信号，联锁启动消 防泵。
接线:通过输入模块与系统信号二总线相连。
③闭式喷头
3.4 室内消火栓灭火系统
消火栓系统是建筑物内应用最广泛的一种 消防设施，也是建筑物中最常用的灭火方式。
本节将学习消火栓灭火系统的组成、工作 原理、消防泵控制方式和设计要求等内容。
一、室内消火栓系统
消火栓系统分为室内消火栓和室外消火栓。 消火栓系统是由消防给水基础设施、消防给水 管网、室内消火栓设备、报警控制设备及系统附 件等组成。 室内消火栓系统组成：由水枪、水龙带、消 火栓（出水阀）等组成。
4、雨淋自动喷水灭火系统
适用于需要大面积喷水灭火并需要快速制止火灾 蔓延的危险场所，如剧院舞台、大型演播厅等。
（1）组成 雨淋系统由开式喷头、雨淋阀组、水流报警装
置、供水与配水管道以及供水设备等组成。与前 几种系统的不同之处在于雨淋系统采用开式喷头， 由雨淋阀控制喷水范围，由配套的火灾自动报警 系统或传动管系统启动雨淋阀。雨淋系统有电动 系统和液动或气动系统两种常用的自动控制方式。 电动雨淋系统的组成如图4.2-8所示。
（3）控制要求
1）联动控制方式：为了保障系统动作的可靠性， 应由同一报警区域内两只及以上独立的感烟火灾 探测器或一只感烟火灾探测器与一只手动火灾报 警按钮的报警信号（“与”逻辑），作为预作用 阀组开启的联动触发信号。
预作用系统在正常状态时，配水管道中没有 水。由消防联动控制器控制预作用阀组的开启， 使系统转变为湿式系统；当火灾温度继续升高， 闭式喷头的闭锁装备溶化脱落，喷头自动喷水灭 火；当系统设有快速排气装置时，应联动控制排 气阀前的电动阀的开启。

消防火灾自动报警及联动系统说明第一部分火灾自动报警及消防联动控制系统简介 (2)一、火灾自动报警系统 (2)（一）、触发器件（探测器） (2)（二）、火灾报警装置（控制器） (4)（三）、火灾警报装置（声光、区域显示器） (6)（四）、辅助装置--图形显示系统 (7)二、消防联动控制系统 (8)1、消防电话系统 (8)2、消防广播系统 (9)3、消火栓系统 (9)4、自动喷水灭火系统 (10)5、防排烟系统 (11)6、气体灭火系统 (12)7、防火卷帘系统 (12)8、空调通风系统 (13)9、其它公共设备控制 (13)三、GST消防联动控制系统主要产品功能 (14)第二部分控制器操作 (15)一、功能概述 (15)二、配置介绍 (15)（一）供电电源 (15)（二）主要部件 (15)（三）对外接线端子 (16)三、操作规程 (16)（一）开机、关机 (16)（二）键盘解锁、锁键盘 (17)（三）监视现场设备的操作 (18)（四）启动消防联动被控设备的操作 (19)（五）查看运行记录 (22)（六）日常管理操作 (22)第三部分GST200控制器操作 (24)一、控制器典型配置及内部结构概述 (24)1、供电 (24)2、主控面板说明 (24)3、控制器对外接线端子说明 (24)二、操作规程 (25)1、开机、关机与自检 (25)2、信息查看操作的方法 (25)3、键盘解锁和锁键盘 (25)4、运行记录检查 (26)7、查看隔离信息 (26)8、防盗控制设置 (26)9、启动方式设置 (27)10、设备启动（同GST5000） (27)11、打印方式设置 (27)12、气体喷洒允许控制设置 (27)第四部分自动联动控制功能 (28)一、火灾自动报警系统投入运行前应具备的条件 (30)二、保存好设备连续运行记录 (30)三、消防设备必须定期检查和试验 (31)四、定时清洗光电感烟探测器 (31)五、控制器报火警时采取正确的处理程序 (31)六、其它注意事项 (32)第六部分消防验收资料 (33)第一部分火灾自动报警及消防联动控制系统简介一、火灾自动报警系统火灾的探测是以探测物质燃烧过程中产生的各种物理现象为机理，从而达到早期发现火灾这一目的，火灾的早期发现，是充分利用灭火措施减少火灾损失、保护生命财产的重要保障。

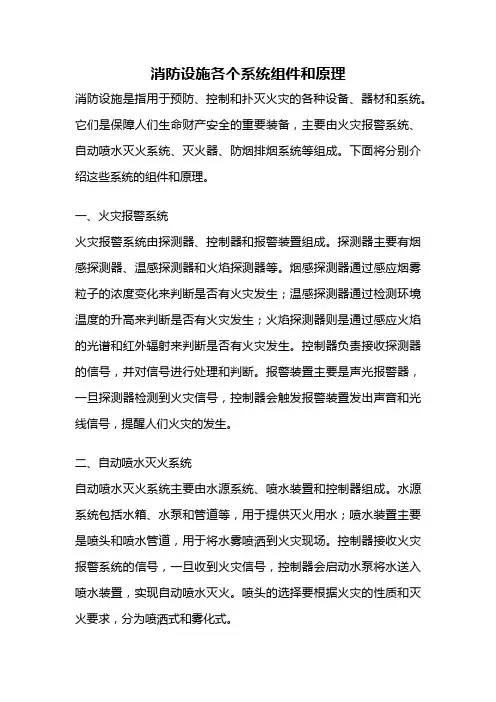

消防设施各个系统组件和原理消防设施是指用于预防、控制和扑灭火灾的各种设备、器材和系统。

它们是保障人们生命财产安全的重要装备，主要由火灾报警系统、自动喷水灭火系统、灭火器、防烟排烟系统等组成。

下面将分别介绍这些系统的组件和原理。

一、火灾报警系统火灾报警系统由探测器、控制器和报警装置组成。

探测器主要有烟感探测器、温感探测器和火焰探测器等。

烟感探测器通过感应烟雾粒子的浓度变化来判断是否有火灾发生；温感探测器通过检测环境温度的升高来判断是否有火灾发生；火焰探测器则是通过感应火焰的光谱和红外辐射来判断是否有火灾发生。

控制器负责接收探测器的信号，并对信号进行处理和判断。

报警装置主要是声光报警器，一旦探测器检测到火灾信号，控制器会触发报警装置发出声音和光线信号，提醒人们火灾的发生。

二、自动喷水灭火系统自动喷水灭火系统主要由水源系统、喷水装置和控制器组成。

水源系统包括水箱、水泵和管道等，用于提供灭火用水；喷水装置主要是喷头和喷水管道，用于将水雾喷洒到火灾现场。

控制器接收火灾报警系统的信号，一旦收到火灾信号，控制器会启动水泵将水送入喷水装置，实现自动喷水灭火。

喷头的选择要根据火灾的性质和灭火要求，分为喷洒式和雾化式。

三、灭火器灭火器是一种手持式的灭火设备，主要由压力容器、灭火剂和喷嘴组成。

常见的灭火器有干粉灭火器、二氧化碳灭火器和泡沫灭火器等。

干粉灭火器通过喷洒干粉（如ABC干粉）来抑制火灾的氧化作用；二氧化碳灭火器通过释放二氧化碳来降低火灾现场的氧浓度；泡沫灭火器则是通过喷洒泡沫（如AFFF泡沫）来隔离火源和氧气，达到灭火效果。

使用灭火器时，要注意正确的操作方法和适用范围，以充分发挥灭火器的作用。

四、防烟排烟系统防烟排烟系统主要包括防烟系统和排烟系统。

防烟系统通过安装防烟门、防烟帘和防烟分区等设备，将火灾现场与其他区域隔离，阻止烟气扩散，减少烟气对人体的危害。

排烟系统通过安装排烟风机和排烟管道等设备，将火灾现场的烟气排出室外，保持室内空气的清新，并为人员疏散提供良好的条件。

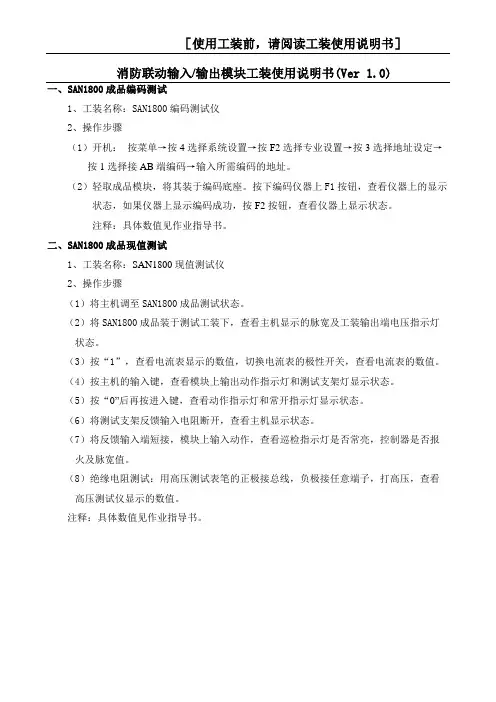

［使用工装前，请阅读工装使用说明书］
消防联动输入/输出模块工装使用说明书(Ver 1.0)
一、SAN1800成品编码测试
1、工装名称：SAN1800编码测试仪
2、操作步骤
（1）开机：按菜单→按4选择系统设置→按F2选择专业设置→按3选择地址设定→按1选择接AB端编码→输入所需编码的地址。

（2）轻取成品模块，将其装于编码底座。

按下编码仪器上F1按钮，查看仪器上的显示状态，如果仪器上显示编码成功，按F2按钮，查看仪器上显示状态。

注释：具体数值见作业指导书。

二、SAN1800成品现值测试
1、工装名称：SAN1800现值测试仪
2、操作步骤
（1）将主机调至SAN1800成品测试状态。

（2）将SAN1800成品装于测试工装下，查看主机显示的脉宽及工装输出端电压指示灯状态。

（3）按“1”，查看电流表显示的数值，切换电流表的极性开关，查看电流表的数值。

（4）按主机的输入键，查看模块上输出动作指示灯和测试支架灯显示状态。

（5）按“0”后再按进入键，查看动作指示灯和常开指示灯显示状态。

（6）将测试支架反馈输入电阻断开，查看主机显示状态。

（7）将反馈输入端短接，模块上输入动作，查看巡检指示灯是否常亮，控制器是否报火及脉宽值。

（8）绝缘电阻测试：用高压测试表笔的正极接总线，负极接任意端子，打高压，查看高压测试仪显示的数值。

注释：具体数值见作业指导书。

精心整理消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：请与海湾公司技术服务部联系。

打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。

２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显示过程：消防自动报警/联动系统操作说明（V1.2 03.10）依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。

4、开机后注意事项：1）查看时间、日期显示是否准确，如不准确，调整时间、日期；机）。

值班人员首先应拨打119，然后通知上级领导(组织人员疏散和灭火工作)，并迅速手动启动相应的联动设备（如广播、消防泵、排烟机、正压送风机、电梯、防火阀、送风阀、排烟阀等），如时间紧迫，应将联动控制器设为自动状态，自动启动相应的联动设备。

如火势很难控制，可启动防火卷帘门隔离着火区。

2）没有火情：考察是否由周围环境因素（水蒸气、油烟、潮湿、灰尘等）造成探测器误报警。

是，则将报警点隔离，待环境恢复正常后，取消隔离。

不是或不能确定的，反复按控制器清除键，如仍报警，则将报警点隔离，然后及时更换或通知施工单位或厂家维修．控制器操作简要说明1、GST200型主机1）出现火警信息时：按“消音”键，然后确认现场是否有火情，如有火情按预定方案灭火，如无火情确认误报原因（手钮报警可用钥匙手动恢复）并记录。

如不能独立处理，可暂时隔离设备，并及时与安装公司或海湾公司联系。

设备屏蔽：按下“屏蔽”键，然后输入需要屏蔽设备的用户编码、设备类型，按“确认”键存储。

消防联动模块是用于消防联动控制器与其所连接的受控设备之间信号传输、转换的一种器件，包括消防联动中继模块、消防联动输入模块、消防联动输出模块和消防联动输入输出模块，它是消防联动控制设备完成对受控消防设备联动控制功能所需的一种辅助器件。

一、中继模块消防联动中继模块是由信号整形、滤波稳压和信号放大过流保护电路等部分组成，用于对消防联动控制系统内部各种电信号进行远距离传输和放大驱动。

该模块分为总线型和非总线型两种。

总线型中继模块主要作用是增加联动总线的负载能力，提高消防联动控制系统的可靠性。

消防联动中继模块的工作原理是：当联动总线负载过重或线路过长时，一般在总线的适当位置设置总线中继模块，将弱信号放大到标准状态，增加总线的负载能力。

二、输入模块消防联动输入模块是由无极性转换电路、滤波整形、编码信号变换电路、主控电路、指示灯电路、信号隔离变换电路等部分组成，用于把消防联动控制器所连接的消防设备、器件的工作状态信号输入相应的消防联动控制器。

该模块一般与消防联动控制器相连。

消防联动输入模块的工作原理是：自动灭火设备、防排烟设备、防火门窗、防火卷帘、水流指示器、消火栓、压力开关等消防设备、器件在监视状态时，其内部继电器处于常开状态；当处于启动工作状态时，继电器由常开转变为常闭状态。

消防联动输入模块内部的信号隔离变换电路将上述消防设备、器件的工作状态转换为电信号，传给消防联动输入模块的主控电路。

主控电路一般通过分析与判断，确认消防设备的工作状态，同时通过信号总线上传给相应的消防联动控制器。

三、输出模块消防联动输出模块用于将消防联动控制器的控制信号传输给其连接的消防设备、器件。

该模块分为总线型和非总线型两种，一般与消防联动控制器相连。

消防联动输出模块的工作原理是：当消防联动控制设备发出启动信号后，根据预置逻辑，通过总线将联动控制信号输送到消防联动输出模块，启动需要联动的消防设备、器件，如消防水泵、防排烟阀、送风阀、防火卷帘门、风机、警铃等。

消防联动控制系统的应用
消防联动控制系统能够实时监测建筑物内的温度、烟雾、一氧化碳等火灾相关参数，及时发现火源。
实时监测
根据监测数据，系统可以自动或人工启动相应的预防措施，如启动排烟风机、关闭防火门等，以减缓火势蔓延。
预防措施
VS
在火灾发生时，消防联动控制系统可以自动启动应急照明、疏散指示标志，引导人员安全撤离。
消防联动控制系统在火灾预防和应对中起到至关重要的作用，能够大大减少火灾发生时的损失和人员伤亡。
重要性
广泛应用于各类建筑、工业设施、公共场所等领域，是保障人民生命财产安全的重要设施之一。
应用领域
02
消防联动控制系统原理
触发装置
当发生火灾时，触发装置（如烟雾探测器、温度传感器等）会检测到异常情况并发出信号。
警报通知
系统可以通过声、光、震动等多种方式发出警报，进行人员疏散指挥。
疏散指示
04
消防联动控制系统的未来发展
利用高灵敏度传感器实时监测火灾信号，提高预警准确率。
智能传感器技术
机器学习算法
物联网技术
通过机器学习算法对火灾数据进行深度分析，实现智能化火灾识别。
实现消防设施的远程监控和智能管理，提高应急响应速度。
03
02
01
将消防联动控制系统与安防、楼宇自控等系统集成，实现信息共享和协同工作。
借助互联网和物联网技术，实现消防设施的远程控制和实时数据传输。
系统集成
网络化
法规标准
制定和完善消防联动控制系统的相关法规和标准，规范行业健康发展。
要点一
要点二
安全性能
消防联动控制系统的原理与应用
消防联动控制系统概述消防联动控制系统原理消防联动控制系统的应用消防联动控制系统的未来发展实际案例分析

消防联动控制器及其组件
消防联动控制器是消防联动控制系统的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。

（1）组成：主板、直接手动控制单元（多线控制盘）、总线控制盘、指示灯，音响器件、回路板、接口组件、电源装置（含电池）、外壳等部分。

（2）主要功能
1）控制功能。

消防联动控制器应能按设定的逻辑直接或间接控制其连接的各类受控消防设备。

2）故障报警功能。

当发生故障时，消防联动控制器应发出与火灾报警信号有明显区别的故障声、光信号。

3）自检功能。

消防联动控制器应能检查本机的功能，在执行自检功能期间，其受控设备均不应动作。

4）信息显示与查询功能。

消防联动控制器可以采用数字和/或字母显示相关信息。

电源功能。

消防联动控制器的电源部分具有主电源和备用电源转换装置。

当主电源断电时，能自动转换到备用电源；当主电源恢复时，能自动转换到主电源。

不同品牌消防主机联动原理
消防主机联动原理是消防监控系统中组成部分之一，它是消防自动报
警系统的核心，可以检测、监控、报警火灾和其他分析、控制信号，以及
实施消防安全措施。

不同品牌消防主机联动原理普遍可以分为控制模块、
扩展模块和输出模块三大模块。

1、控制模块
控制模块是由消防主机编程，可以控制消防设备并处理联动信号，以
便在检测到火灾危险信号时采取相应的联动措施，如关闭空调、关闭电梯、开启火灾门、报警等。

控制模块还可以连接计算机网络，由计算机系统监
控联动过程中发生的异常信号，从而提高系统的稳定性和准确性。

2、扩展模块
扩展模块用于扩展消防主机的控制联动功能，可以实现检测、监控和
报警，还可以实现自动控制系统的自动联动操作，例如消防水口自动开启，主要用于连接和收集报警系统的报警信号，以及输出报警信号和执行消防
措施。

3、输出模块
消防主机的输出模块可以实现对报警系统的报警信号进行联动操作，
联动操作包括之前提到的关闭空调、关闭电梯、开启火灾门、报警等。

建筑消防系统联动控制模块随着社会经济的发展和进步，现代化智能建筑的增多，消防联动控制系统在智能建筑中的楼宇自动化系统（BAS）起着重要作用。

联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。

建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心，确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门（防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。

一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。

1、输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号，并实现把信号向火灾报警控制器传输。

可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。

消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。

输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接。

2、单输入单输出模块：这种模块用于将现场各种一次动作并有动作信号输出的被动型设备，实现消防系统设备联动。

就是说设备动作要由消防控制中心向单输入单输出模块发出动作信号，模块接受动作信号，输出一组24V电源控制设备动作。

设备动作后由其自带无源接点向单输入单输出模块发出一个已动作信号，由单输入单输出模块反馈给消防控制中心。

消防控制中心确认该设备动作状态。

单输入单输出模块带一组常开无源输出接点，但模块的控制接点不能直接接入被控设备交流控制回路。

单输入单输出模块主要用于控制防排烟系统中启停送风机、排烟机、电梯、切断非消防电源、停空调。

开关防火阀、排烟口、送风口等。

单输入单输出模块的电源线、反馈输入线断路、输出线断路或短路时，模块向消防控制器返回故障信号。

3、双输入双输出模块：双输入双输出模块可以理解成两个单输入单输出模块合在一起来使用的模块，是用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制，主要用于防火卷帘门的位置控制，能控其从上位到中位，再从中位到下位，同时也能确认防火卷帘门位置是在上、中、下的哪一个位置，该模块也可作为两个独立的单输入单输出模块使用。
