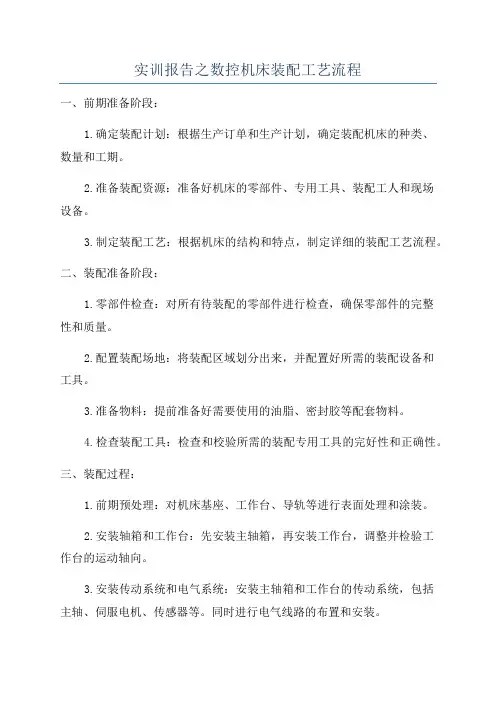

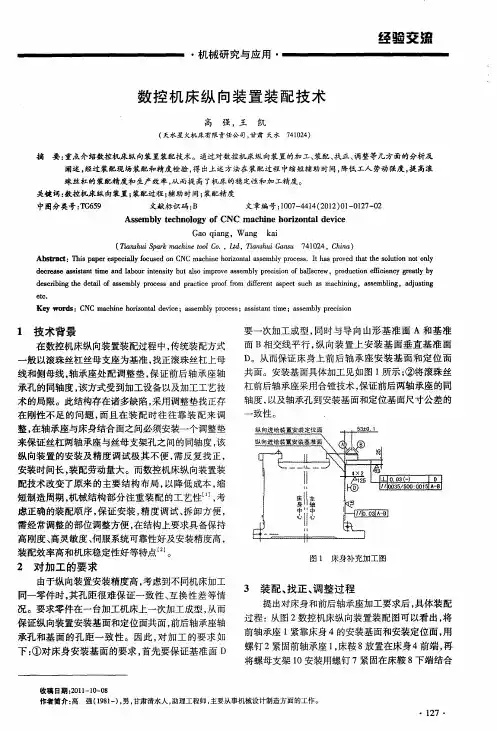

实训报告之数控机床装配工艺流程一、前期准备阶段:1.确定装配计划:根据生产订单和生产计划,确定装配机床的种类、数量和工期。
2.准备装配资源:准备好机床的零部件、专用工具、装配工人和现场设备。
3.制定装配工艺:根据机床的结构和特点,制定详细的装配工艺流程。
二、装配准备阶段:1.零部件检查:对所有待装配的零部件进行检查,确保零部件的完整性和质量。
2.配置装配场地:将装配区域划分出来,并配置好所需的装配设备和工具。
3.准备物料:提前准备好需要使用的油脂、密封胶等配套物料。
4.检查装配工具:检查和校验所需的装配专用工具的完好性和正确性。
三、装配过程:1.前期预处理:对机床基座、工作台、导轨等进行表面处理和涂装。
2.安装轴箱和工作台:先安装主轴箱,再安装工作台,调整并检验工作台的运动轴向。
3.安装传动系统和电气系统:安装主轴箱和工作台的传动系统,包括主轴、伺服电机、传感器等。
同时进行电气线路的布置和安装。
4.安装液压系统:安装液压缸、油泵、油箱等液压部件,并进行液压系统的调试。
5.安装润滑系统:安装润滑装置和系统,包括润滑泵、油管、滤清器等。
6.安装辅助设备:根据机床的具体要求,安装辅助设备,如冷却装置、除尘器等。
7.连接外部系统:连接机床的外部系统,如夹具、自动上下料装置等。
8.进行整机测试:在装配完成后,对整机进行功能测试和性能指标测试。
四、装配完成阶段:1.检查问题与整改:对整机进行全面检查,发现问题进行整改,确保装配质量和性能指标达标。
2.试运行调试:进行机床的试运行调试,并进行调整和校验。
3.验收检验:进行整机的验收检验,确保机床的质量和性能指标满足要求。
4.机床交付:将装配完成的机床移交给用户,并进行验收确认。
五、质量控制措施:1.装配前检查:在装配前对所有待装配零部件进行检查,确保完整性和质量。
2.装配过程中的自检:每个工序结束后,对已完成的装配部分进行自检。
3.装配过程中的互检:跨部门或不同工序的装配人员进行互相检查和确认。
目录前言 (1)第1章实习公司简介 (2)第2章数控机床的组成 (4)第3章确定数控机床的装配工艺流程 (7)3.1 装配工艺方法 (7)3.2装配规程内容 (7)3.3装配注意事项 (8)第4章装配流程 (10)4.1装配总流程 (10)4.2数控机床的部装 (11)第5章数控车床的安装与调试 (15)5.1基础施工及机床就位与组装 (15)5.2数控系统的连接与调试 (16)第6章试车调整 (18)第7章附件 (20)第8章小结 (23)第9章参考文献 (25)前言从本质上说,数控机床和普通机床一样,也是一种经过切削将金属材料加工成各种不同形状零件的设备。
早期的数控机床,包括目前部分改造、改装的数控机床,大都是在普通机床的基础上,通过对进给系统的革新、改造而成的。
因此,在许多场合,普通机床的构成模式、零部件的设计计算方法仍然适用于数控机床。
随着数控技术(包括伺服驱动、主轴驱动)的迅速发展,为了适应现代制造业对生产效率、加工精度、安全环保等方面越来越高的要求,现代数控机床的机械结构已经从初期对普通机床的局部改造,逐步发展形成了自己独特的结构。
特别是随着电主轴、直线电动机等新技术、新产品在数控机床上的推广应用,部分机械结构日趋简化,新的结构、功能部件不断涌现,数控机床的机械机构正在发生重大的变化,虚拟轴机床的出现和实用化,使传统的机床结构面临着更严峻的挑战。
数控机床的装配从一定程度上决定了数控机床的加工精度,因此装配在数控机床的制造流程中占着很重的分量。
数控机床也正朝着高性能、高精度、高速度、高柔性化和模块化方向发展。
高性能:随着数控系统集成度的增强,数控机床也实现多台集中控制,甚至远距离遥控。
高精度:数控机床本身的精度和加工件的精度越来越高,而精度的保持性要好。
高速度:数控机床各轴运行的速度将大大加快。
高柔性:数控机床的柔性化将向自动化程度更高的方向发展,将管理、物流及各相应辅机集成柔性制造系统。

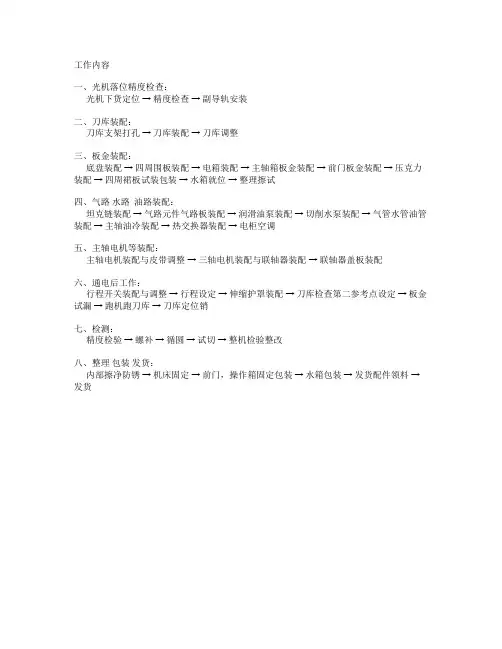

工作内容
一、光机落位精度检查:
光机下货定位→精度检查→副导轨安装
二、刀库装配:
刀库支架打孔→刀库装配→刀库调整
三、板金装配:
底盘装配→四周围板装配→电箱装配→主轴箱板金装配→前门板金装配→压克力装配→四周裙板试装包装→水箱就位→整理擦试
四、气路水路油路装配:
坦克链装配→气路元件气路板装配→润滑油泵装配→切削水泵装配→气管水管油管装配→主轴油冷装配→热交换器装配→电柜空调
五、主轴电机等装配:
主轴电机装配与皮带调整→三轴电机装配与联轴器装配→联轴器盖板装配
六、通电后工作:
行程开关装配与调整→行程设定→伸缩护罩装配→刀库检查第二参考点设定→板金试漏→跑机跑刀库→刀库定位销
七、检测:
精度检验→螺补→循圆→试切→整机检验整改
八、整理包装发货:
内部擦净防锈→机床固定→前门,操作箱固定包装→水箱包装→发货配件领料→发货。
数控机床的正确安装步骤无论是机床还是一些仪器设备,在使用之前都要进行安装调试。
CNC数控机床的调试和安装,指的是数控机床从生产厂家到达用户的目的地,并在客户工作场地进行安装直到机床能正常工作所应该完成的事情,这一过程一般由机床制造商在用户的配合下完成。
安装调试是否正确合理在很大程序上决定了这台数控机床能否发挥正常的经济效率以及它本身的使用寿命,这对数控机床的制造商和用户来说都是重要的事情。
下面就跟小编来看看精雕机正确安装的步骤。
1、通电前的外观检查第一步:模具精雕机电器检查:打开机床电控箱,检查继电器,接触器,熔断器,伺服电机速度,控制单元插座,主轴电机速度控制单元插座等有无松动,如有松动应恢复正常状态,有锁紧机构的接插件一定要锁紧,有转接盒的机床一定要检查转接盒上的插座,接线有无松动,有锁紧机构的一定要锁紧。
第二步:CNC电箱检查:打开CNC电箱门,检查各类接口插座,伺服电机反馈线插座,主轴脉冲发生器插座,手摇脉冲发生器插座,CRT插座等,如有松动要重新插好,有锁紧机构的一定要锁紧。
按照说明书检查各个印刷线路板上的短路端子的设置情况,一定要符合机床生产厂设定的状态,确实有误的应重新设置,一般情况下无需重新设置,但用户一定要对短路端子的设置状态做好原始记录。
第三步:接线质量检查:检查所有的接线端子。
包括强弱电部分在装配时机床生产厂自行接线的端子及各电机电源线的接线端子,每个端子都要用旋具紧固一次,直到用旋具拧不动为止,各电机插座一定要拧紧。
第四步:电磁阀检查:所有电磁阀都要用手推动数次,以防止长时间不通电造成的动作不良,如发现异常,应作好记录,以备通电后确认修理或更换。
第五步:限位开关检查:检查所有限位开关动作的灵活及固定性是否牢固,发现动作不良或固定不牢的应立即处理。
第六步:操作面板上按钮及开关检查:检查操作面板上所有按钮,开关,指示灯的接线,发现有误应立即处理,检查CRT单元上的插座及接线。

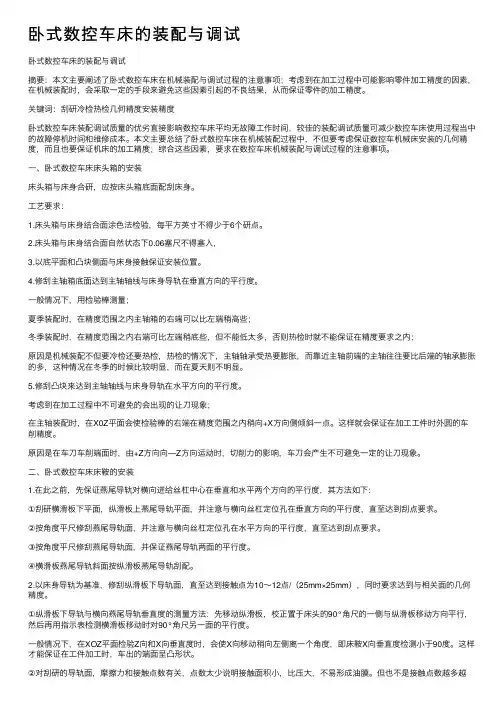

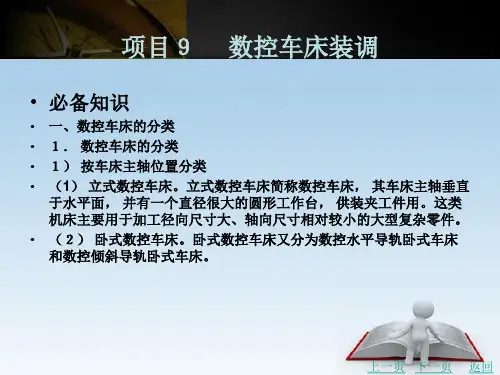

卧式数控车床的装配与调试卧式数控车床的装配与调试摘要:本⽂主要阐述了卧式数控车床在机械装配与调试过程的注意事项;考虑到在加⼯过程中可能影响零件加⼯精度的因素,在机械装配时,会采取⼀定的⼿段来避免这些因素引起的不良结果,从⽽保证零件的加⼯精度。
