数控机床安装的步骤与方法

数控机床安装和调试的步骤以数控机床安装和调试的步骤为标题，写一篇文章。

一、安装前的准备工作在进行数控机床的安装和调试之前，需要做好一些准备工作，以确保安装过程的顺利进行。

首先，需要对安装场地进行评估和准备，确保场地平整、稳固，并具备良好的通风条件。

其次，要检查机床所需的电源、气源等设备是否满足要求，并进行必要的改造和安装。

最后，需要准备好安装所需的工具和设备，包括吊装设备、测量工具等。

二、机床的安装1. 安装基础：根据机床的尺寸和重量，选择合适的基础方式，如地脚螺栓固定、水泥基础等。

在安装基础过程中，要确保基础的平整度和稳固性。

2. 安装主体：根据机床的结构和要求，进行主体部分的安装。

首先安装床身和立柱，然后安装工作台和滑台等。

在安装过程中，要注意各个部件之间的配合和对中，确保机床的精度和稳定性。

3. 安装附件：根据机床的功能和要求，安装相应的附件，如刀库、液压系统等。

在安装附件过程中，要严格按照相关的安装说明进行操作，确保附件的正确安装和连接。

三、机床的调试1. 电气调试：进行机床的电气连接和调试。

首先，检查机床的电源连接是否正确，是否符合电气图纸的要求。

然后，进行电气系统的调试，包括各个电气元件的连接和功能测试，以及电气系统的保护和安全装置的调试。

2. 机械调试：进行机床的机械部分的调试。

首先，检查机床各个运动部件的润滑和传动装置的工作情况。

然后，进行机床的手动操作和自动循环运行，测试各个运动部件的精度和稳定性。

同时，进行机床的各项功能测试，如刀具换位、自动送料等。

3. 数控系统调试：进行数控系统的连接和调试。

首先，检查数控系统的连接和通信是否正常。

然后，进行数控系统的参数设置和功能测试，包括各轴的运动范围、速度和加减速度的设置，以及程序的编辑和运行等。

四、安全检查和验收在机床安装和调试完成后，还需要进行安全检查和验收。

首先，对机床的各项安全装置进行检查和测试，确保其正常工作。

然后，对机床的各项功能和性能进行全面测试，包括精度、重复定位精度、加工质量等。

数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。

当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。

多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。

一、数控设备的安装一般数控设备的安装可按以下步骤进行。

1. 开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。

检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况；4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。

开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。

尤其是进口设备，应注意索赔期限。

2. 安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。

3. 部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。

组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。

4. 油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。

连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。

油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。

电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。

5. 数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。

简述数控机床部件的安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数控机床部件的安装工艺流程是一个复杂而细致的过程，需要遵循一定的步骤和注意事项。

数控机床的使用方法与操作流程随着科技的不断发展，数控机床在工业制造领域中扮演着重要的角色。

数控机床的使用方法和操作流程对于提高生产效率和产品质量至关重要。

本文将介绍数控机床的使用方法和操作流程，帮助读者更好地掌握数控机床的操作技巧。

一、数控机床的基本概念和原理数控机床是一种通过计算机程序控制的机床，能够自动完成加工过程。

它通过数控系统控制工具的运动轨迹和加工参数，实现对工件的精确加工。

数控机床的核心是数控系统，它由硬件和软件两部分组成。

硬件包括控制器、伺服驱动器、电机等，而软件则是编程和操作界面。

二、数控机床的使用方法1. 编写加工程序数控机床的操作首先需要编写加工程序。

加工程序是一系列指令的集合，用于控制数控机床的运动和加工过程。

编写加工程序需要掌握相应的编程语言和加工工艺知识。

常见的编程语言包括G代码和M代码，它们用于控制运动轨迹、刀具切削速度、进给速度等参数。

2. 设置工件和刀具在进行加工前，需要设置工件和刀具。

工件是待加工的物体，而刀具则是用于切削工件的工具。

设置工件和刀具需要注意安全和精确度。

工件应牢固夹持在工作台上，而刀具则需要正确安装并调整刀具长度和切削角度。

3. 启动数控机床当加工程序编写完毕并设置好工件和刀具后，可以启动数控机床。

启动数控机床前需要检查各个部件是否正常工作，并确保安全措施已经采取。

启动数控机床后，根据加工程序的要求进行操作。

4. 监控加工过程在数控机床加工过程中，需要不断监控加工过程的变化。

可以通过数控系统的监控界面查看加工过程中的各项参数，如刀具位置、切削速度、进给速度等。

如果发现异常情况，应及时停止加工并进行调整。

5. 完成加工并检验结果当加工完成后，需要进行加工结果的检验。

可以使用测量工具对工件进行尺寸和形状的检测，以确保加工结果符合要求。

如果不符合要求，可以对加工程序进行修改并重新加工。

三、数控机床的操作流程1. 准备工作在进行数控机床的操作前，需要进行一些准备工作。

数控机床安装与调试数控机床的安装与调试是使机床恢复和达到出厂时的各项性能指标的重要环节。

数控机床的安装与调试的优劣直接影响到机床的性能。

一、数控机床的安装；数控机床的安装一般包括基础施工、机床柴箱、吊装就位、连接组装以及试车调试等工作。

数控机床安装时应严格按产品说明书的要求进行。

小型机床的安装可以整体进行，所以比较简单。

大、中型机床由于运输时分解为几个部分，安装时需要重新组装和调整，因而工作复杂得多。

现将机床的安装过程分别予以介绍。

1．基础施工及机床就位;机床安装之前就应先按机床厂提供的机床基础图打好机床地基。

机床的位置和地基对于机床精度的保持和安全稳定地运行具有重要意义。

机床的位置应远离振源，避免阳光照射，放置在干燥的地方。

若机床附近有振源，在地基四周必须设置防振沟。

安装地脚螺栓的位置做出预留孔。

机床拆箱后先取出随机技术文件和装箱单，按装箱单清点各包装箱内的零部件、附件等资料是否齐全，然后仔细阅读机床说明书，并按说明书的要求进行安装，在地基上放多块用于调整机床水平的垫铁，再把机床的基础件（或小型整机）吊装就位在地基上。

同时把地脚螺栓按要求安放在预留孔内。

2．机床连接组装;机床连接组装是指将各分散的机床部件重新组装成整机的过程。

如主床身与加长床身的连接，立柱、数控柜和电气柜安装在床身上，刀库机械手安装在立柱上等等。

机床连接组装前，先清除连接面和导轨运动面上的防锈涂料，清洗各部件的外表面，再把清洗后的部件连接组装成整机。

部件连接定位要使用随机所带的定位销、定位块，使各部件恢复到拆卸前的位置状态，以利于进一步的精度调整。

3．试车调整机床试车调整包括机床通电试运转的粗调机床的主要几何精度。

机床安装就位后可通电试车运转，目的是考核机床安装是否稳固，各传动、操纵、控制、润滑、液压、气动等系统是否正常灵敏可靠。

通电试车前，应按机床说明书要求给机床加注规定的润滑油液和油脂，清洗液压油箱和过滤器，加注规定标号的液压油，接通气动系统的输入气源。

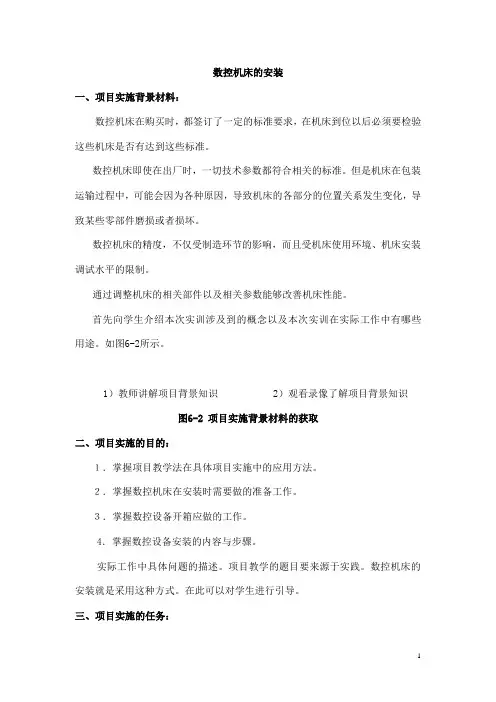

数控机床的安装一、项目实施背景材料：数控机床在购买时，都签订了一定的标准要求，在机床到位以后必须要检验这些机床是否有达到这些标准。

数控机床即使在出厂时，一切技术参数都符合相关的标准。

但是机床在包装运输过程中，可能会因为各种原因，导致机床的各部分的位置关系发生变化，导致某些零部件磨损或者损坏。

数控机床的精度，不仅受制造环节的影响，而且受机床使用环境、机床安装调试水平的限制。

通过调整机床的相关部件以及相关参数能够改善机床性能。

首先向学生介绍本次实训涉及到的概念以及本次实训在实际工作中有哪些用途。

如图6-2所示。

1）教师讲解项目背景知识2）观看录像了解项目背景知识图6-2 项目实施背景材料的获取二、项目实施的目的：１．掌握项目教学法在具体项目实施中的应用方法。

２．掌握数控机床在安装时需要做的准备工作。

３．掌握数控设备开箱应做的工作。

4．掌握数控设备安装的内容与步骤。

实际工作中具体问题的描述。

项目教学的题目要来源于实践。

数控机床的安装就是采用这种方式。

在此可以对学生进行引导。

三、项目实施的任务：某机械制造企业因扩大生产规模，购买了四台全新的三坐标数控车床，需要进行该数控机床的安装。

现由学生按照合同要求的各项标准，以及通行的检验验收标准进行机床的安装。

以使机床能够满足用户的生产需要。

思考题：企业在购买数控机床后为什么要进行调试和验收？要求学生查找有关数控机床的验收标准。

四、所需设备：未开箱的数控车床床四台、吊装设备 1台、通用安装工具4套。

五、项目实施的内容：（一）项目组的产生１．由教师帮助学生分组，要求能力强学生和能力弱的学生合理地搭配；男生、女生尽量搭配；不熟悉的学生尽可能在一个组；性格不同的尽可能分到一个组。

现在有四台数控车床需要安装，因此我们决定分成4个项目组。

如图6-3所示。

1）学生分4组讨论项目实施方案2）学生在车间制定项目实施方案图6-3 项目组分工与讨论这样分组的目的是培养学生团队精神和与陌生人交往的能力。

数控机床的正确安装步骤无论是机床还是一些仪器设备，在使用之前都要进行安装调试。

CNC数控机床的调试和安装，指的是数控机床从生产厂家到达用户的目的地，并在客户工作场地进行安装直到机床能正常工作所应该完成的事情，这一过程一般由机床制造商在用户的配合下完成。

安装调试是否正确合理在很大程序上决定了这台数控机床能否发挥正常的经济效率以及它本身的使用寿命，这对数控机床的制造商和用户来说都是重要的事情。

下面就跟小编来看看精雕机正确安装的步骤。

1、通电前的外观检查第一步：模具精雕机电器检查：打开机床电控箱，检查继电器，接触器，熔断器，伺服电机速度，控制单元插座，主轴电机速度控制单元插座等有无松动，如有松动应恢复正常状态，有锁紧机构的接插件一定要锁紧，有转接盒的机床一定要检查转接盒上的插座，接线有无松动，有锁紧机构的一定要锁紧。

第二步：CNC电箱检查：打开CNC电箱门，检查各类接口插座，伺服电机反馈线插座，主轴脉冲发生器插座，手摇脉冲发生器插座，CRT插座等，如有松动要重新插好，有锁紧机构的一定要锁紧。

按照说明书检查各个印刷线路板上的短路端子的设置情况，一定要符合机床生产厂设定的状态，确实有误的应重新设置，一般情况下无需重新设置，但用户一定要对短路端子的设置状态做好原始记录。

第三步：接线质量检查：检查所有的接线端子。

包括强弱电部分在装配时机床生产厂自行接线的端子及各电机电源线的接线端子，每个端子都要用旋具紧固一次，直到用旋具拧不动为止，各电机插座一定要拧紧。

第四步：电磁阀检查：所有电磁阀都要用手推动数次，以防止长时间不通电造成的动作不良，如发现异常，应作好记录，以备通电后确认修理或更换。

第五步：限位开关检查：检查所有限位开关动作的灵活及固定性是否牢固，发现动作不良或固定不牢的应立即处理。

第六步：操作面板上按钮及开关检查：检查操作面板上所有按钮，开关，指示灯的接线，发现有误应立即处理，检查CRT单元上的插座及接线。

数控机床工件的装夹方法-工程（一）工件的安装数控机床夹具是用以装夹工件（和引导刀具）的一种装置，其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧，。

工件装夹的内容包括：·定位：使工件相对于机床及刀具处于正确的位置。

·夹紧：工件定位后，将工件紧固，使工件在加工过程中不发生位置变化。

·定位与夹紧的关系：是工件安装中两个有联系的过程，先定位后夹紧，（二）装夹方法：1、用找正法装夹：1)方法：a) 把工件直接放在机床工作台上或放在四爪卡盘、机用虎钳等机床附件中，根据工件的一个或几个表面用划针或指示表找正工件准确位置后再进行夹紧；b)先按加工要求进行加工面位置的划线工序，然后再按划出的线痕进行找正实现装夹。

2)特点：a)这类装夹方法劳动强度大、生产效率低、要求工人技术等级高；b)定位精度较低，由于常常需要增加划线工序，所以增加了生产成本；c)只需使用通用性很好的机床附件和工具，因此能适用于加工各种不同零件的各种表面，特别适合于单件、小批量生产。

2、用夹具装夹安装：1)工件装在夹具上，不再进行找正，便能直接得到准确加工位置的装夹方式。

2)特点：避免了找正法划线定位而浪费的工时，还可以避免加工后的工件的加工误差分散范围扩大，夹装方便。

找正法与用夹具装夹工件的对比设加工工件如下图所示1、采用找正法装夹工件的步骤：1)先进行划线，划出槽子的位置；2)将工件放在立式铣床的工作台上，按划出的线痕进行找正，找正完成后用压板或虎钳夹紧工件。

3)根据槽子线痕位置调整铣刀相对工件的位置，调整好后才能开始加工。

4)加工中需先试切一段行程，测量尺寸，根据测量结果再调整铣刀的相对位置，直至达到要求为止。

5)每加工一个工件均重复上述步骤。

因此这种装夹方法不但费工费时，而且加工出一批工件的加工误差分散范围较大。

2、采用夹具装夹采用夹具装夹方法，不需要进行划线就可把工件直接放入夹具中去。

目录摘要 (2)第一章、数控机床的安装 (2)1.1机床基础 (2)1.2机床安装 (2)1.3机床电源接线要求 (3)第二章、FANUC数控机床的调试 (3)2.1 FANUC数控机床的调试 (3)2.1.1数控机床机电联调电气前期工作 (3)2.1.2加工中心的调试步骤 (3)2.1.3强电试调 (3)2.1.4电源电压准备 (4)2.1.5各控制回路的调试 (4)2.1.6弱电调试 (5)2.2 PMC梯形图(LADDER)的调试 (6)第三章、数控机床的验收 (8)3.1预验收 (8)3.2开箱检验 (8)3.3机床精度验收 (9)结语 (10)参考文献： (10)致谢 (11)FANUC数控机床的安装和调试过程摘要：数控设备的应用越来越广泛，对数控设备的安装、调试是保证设备高效工作的必要前提，是企业的一项重要管理工作。

当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。

本文详细阐述了对FANUC数控机床的安装和调试过程。

关键词：数控安装调试第一章、数控机床的安装按照工艺流程，选择好机床安装位置，然后按照机床厂家提供的机床基础图和外形图进行车间现场实际放线工作。

检查机床与周边设备、走道、设施（消防栓、低压控制柜、暖气装置、各种管道、立柱加强筋）等有无干涉，并注意天车行程极限，若有干涉需移位后再重新放线，直至无干涉为止。

1.1机床基础机床基础可按照机床厂家提供的基础图来做，基础深度要考虑土质情况。

浇注基础时，需用振捣器将混凝土振实，中间多浇注一些，防止中部下沉过多，并需将基础表面找平抹平，否则无法调整机床。

车间一般先做机床基础、预埋各种管道，后做地面。

车间地面在三合土的基础上铺200mm厚钢筋混凝土（混凝土加钢筋头）地面。

1.2机床安装机床组装前要把导轨和各滑动面、接触面上的防锈涂料清洗干净，把机床各部件，如数控系统柜、电气柜、立柱、刀库、机械手等组装成整机。

机床放置在基础上，应在自由状态下找平，然后将地脚螺栓均匀地锁紧，留出适当的调整量约1~2个螺母高度。
