微机原理与接口技术综合实验电子钟实验报告

《微机原理与接口技术》实验报告姓名：学号：班级：专业：电气工程及其自动化学院：电气与信息工程学院目录实验一数据传送 (2)实验二算术运算 (4)实验三代码转换 (6)实验四程序的基本结构 (9)1、分支程序 (9)2、循环程序 (13)3、子程序 (16)实验五中断实验（8259） (19)实验六并行接口实验（8255） (25)实验七定时器/计数器实验（8235） (31)实验八D/A接口实验 (36)实验九A/D接口实验 (40)实验十串行通信实验 (43)实验一数据传送一、实验目的1. 掌握与数据有关的不同寻址方式。

2. 继续熟悉实验操作软件的环境及使用方法。

二、实验设备PC微机一台、TD-PIT + 或TD-PIT ++ 实验系统一套。

三、实验内容本实验要求将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。

四、实验步骤(1) 运行Tdpit 集成操作软件，编写实验程序。

(2) 编译连接无误后，进入调试环境，进行程序的调试。

按F8 键单步运行程序，执行完MOV DS,AX 语句后，观察DS 寄存器中出现的段地址。

如图1-1所示可以看出DS数据段中MSR源数据串"HELLO,WORLD!$"。

图1-1 进入调试环境（3）继续单步运行程序，执行MOV ES,AX 语句后，可以看数据段出现的段地址，用同样的方法可以查看ES:0000 的数据。

数据传输还没开始进行，此时ES 段的数据为空，如图1-1所示。

继续单步运行程序如图1-2可以看出数据正在逐渐的进入ES段中。

图1-2 DS源数据段数据(4)直到数据传输完毕，可以看到ES 数据段中目的数据串MSD 已经被写入了数据串"HELLO,WORLD!$"。

如图1-3所示。

图1-3 根据ES值查看附加段的数据实验二算术运算一、实验目的1. 掌握运算类指令编程及调试方法。

2. 掌握运算类指令对各状态标志位的影响及测试方法。

微机原理与接口技术实验报告（一）实验内容一：1、实验目的： 考察对内存寻址方式、8086指令的理解内存中的数据排列如上表所示，各寄存器内容如下DS=2100H ES=2111H SS=2000H BX=106H CX=3H SI=106H DI=12H BP=1100H SP=1100HFR=3402H (FR 标志寄存器，FR 中的DF －字符串操作方向位为1)在执行下列指令后，写出寄存器AX中的内容 0) pop ax; AX= 1) mov ax,bx; AX= 2) mov ax,[bx];AX= 3) mov ax,102H;AX= 4) mov ax,[102H];AX= 5) mov ax,6[SI];AX= 6) lea ax,6[BX][DI];AX= 7) mov ax,[BP+DI];AX= 8) rep lodsw;AX= , 还需写出SI=2、实验内容： （1）开始菜单下选择运行，输入cmd 回车，在开启的窗口中输入debug 后回车，进入程序输入环境（2）利用r 指令显示当前各寄存器储值并按照上文中的寄存器值进行修改 结果如下：物理地址 内容(字节) 物理地址 内容(字节)21100H BEH 21110H 99H 21101H 02H 21111H 00H 21102H 01H 21112H E8H 21103H 8BH 21113H 7EH 21104H 44H 21114H E0H 21105H 02H 21115H 74H 21106H 29H 21116H 06H 21107H 44H 21117H E8H 21108H 04H 21118H 17H 21109H 9CH 21119H 01H 2110AH 50H 2111AH ACH 2110BH E6H 2111BH EBH 2110CH 99H 2111CH 34H 2110DH C6H 2111DH 00H 2110EH 06H 2111EH 30H 2110FHE8H2111FH0BH（3）d指令查看21100H——2111FH内存单元的内容（4）e指令对该段内存单元进行赋值（5）a指令按顺序输入要求中列出的指令（6）u指令进行反汇编（7）t指令（跟踪命令）逐条运行指令，观察记录指令运行结果3、实验结果0) pop ax; AX=02be1) mov ax,bx; AX=01062) mov ax,[bx];AX=44293) mov ax,102H;AX=01024) mov ax,[102H];AX=8b015) mov ax,6[SI];AX=c6996) lea ax,6[BX][DI];AX=011e7) mov ax,[BP+DI];AX=7ee88) rep lodsw;AX=4429, SI=0108实验内容二：1、实验目的：熟悉masm for windows 软件的应用，体会汇编程序的编写、编译、执行及调试等各个环节。

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

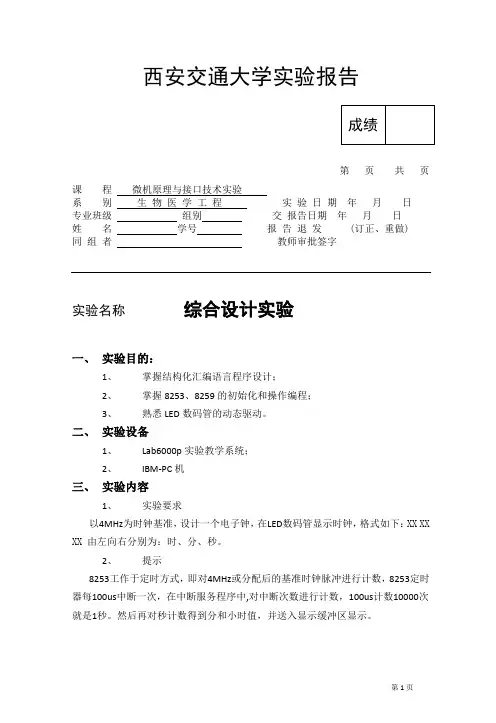

电⼦时钟实验报告综合实验报告（电⼦钟）⼀、实验⽬的主要⽬的是回顾《微机原理与应⽤》以及其他课程所学知识，并能灵活运⽤到实验当中。

掌握8253A、7段数码管，8259A、8255A的应⽤。

⼆、实验设备STAR 系列实验仪⼀套、PC 机⼀台。

三、实验内容利⽤STAR ES598PCI实验仪设计⼀个具有时、分、秒显⽰功能的电⼦时钟，并定义⼀个启动键，当按下该键时时钟从当前设定值开始⾛时，时间数据可⽤数码管显⽰。

(1) 利⽤8253计数器对标准时钟信号计数，分别实现时、分、秒计时(2) 键盘设定⼀个按键，当按键按下则从已设定的时间开始计时（已设定的时间值可在显⽰缓冲区中预置）(3) 时、分、秒的数值均显⽰在数码管上四、实验步骤1、主机连线说明：E5 区：CLK —— B2 区：2ME5 区：CS、A0 —— A3 区：CS5、A0E5 区：A、B、C、D —— G5 区：A、B、C、DB3 区：CS、A0 —— A3 区：CS1、A0B3 区：INT、INTA —— ES8088：INTR、INTAB3 区：IR0 —— C5 区：OUT0C5 区：CS（8253）、A0、A1 —— A3 区：CS2、A0、A1C5 区：GATE0 —— C1 区：VCCC5 区：CLK0 —— B2 区：62.5K2、运⾏程序，按G5 区的F 键，设置时钟初值；3、观察G5 区数码管上显⽰的时间是否正确。

五、实验流程图设置时间⼦程序：8253⼦程序：六、实验程序.MODEL TINYEXTRN Display8:NEAR, GetKeyA:NEAR, GetKeyB:NEAR IO8259_0 EQU 0F000HIO8259_1 EQU 0F001HCon_8253 EQU 0E003HT0_8253 EQU 0E000H.STACK 200.DATAhalfsec DB 0 ;0.5秒计数Sec DB 0 ;秒Min DB 0 ;分hour DB 0 ;时buffer DB 8 DUP(0) ;显⽰缓冲区，8个字节buffer1 DB 8 DUP(0) ;显⽰缓冲区，8个字节bNeedDisplay DB 0 ;需要刷新显⽰number DB 0 ;设置哪⼀位时间bFlash DB 0 ;设置时是否需要刷新.CODESTART: MOV AX,@DATAMOV DS,AXMOV ES,AXNOPmov sec,0 ;时分秒赋为00：00:00mov min,0mov hour,0MOV bNeedDisplay,1 ;显⽰初始值CALL Init8253CALL Init8259CALL WriIntverSTIMAIN: CALL GetKeyA ;按键扫描JNB Main1CMP AL,0FH ;设置时间JNZ Main1CALL SetTimeMain1: CMP bNeedDisplay,0JZ MAINCALL Display_LED ;显⽰时分秒MOV bNeedDisplay,0 ;1s定时到刷新转速Main2: JMP MAIN ;循环进⾏实验内容介绍与测速功能测试SetTime PROC NEAR LEA SI,buffer1CALL TimeToBufferMOV Number,0Key: CMP bFlash,0JZ Key2LEA SI,buffer1LEA DI,bufferMOV CX,8REP MOVSBCMP halfsec,0JNZ FLASHMOV BL,numberNOT BLAND BX,07HLEA SI,bufferMOV BYTE PTR [SI+BX],10H ;当前设置位置产⽣闪烁效果FLASH: LEA SI,buffer CALL Display8MOV bFlash,0Key2: CALL GetKeyAJNB KeyCMP AL,0EH ;放弃设置JNZ Key1JMP ExitKey1: CMP AL,0FHJZ SetTime8SetTime1: CMP AL,10JNB Key ;⽆效按键CMP number,0JNZ SetTime2CMP AL,3 ;调整时的⼗位数JNB KeyMOV buffer1 + 7,ALJMP SetTime7SetTime2: CMP number,1JNZ SetTime3CMP buffer1 + 7,2JB SetTime2_1 ;修改后可以在设置时间时，设置时钟为04到09之间的数值 CMP AL,4 JNB KeySetTime2_1: MOV buffer1 + 6,ALINC numberJMP SetTime7SetTime3: CMP number,3JNZ SetTime4CMP AL,6 ;调整分的⼗位数JNB KeyMOV buffer1 + 4,ALJMP SetTime7SetTime4: CMP number,4JNZ SetTime5MOV buffer1 + 3,AL ;调整分的个位数INC numberJMP SetTime7SetTime5: CMP number,6JNZ SetTime6CMP AL,6 ;调整秒的⼗位数JB SetTime5_1JMP KeySetTime5_1: MOV buffer1 + 1,ALJMP SetTime7SetTime6: MOV buffer1,AL ;调整秒的个位数SetTime7: INC numberCMP number,8JNB SetTime8MOV bFlash,1 ;需要刷新JMP KeySetTime8: MOV AL,buffer1 + 1 ;确认MOV BL,10MUL BLADD AL,buffer1MOV sec,AL ;秒MOV AL,buffer1 + 4MUL BLADD AL,buffer1 + 3MOV min,AL ;分MOV AL,buffer1 + 7MUL BLADD AL,buffer1 + 6CMP al,18h ;修改后可以解决时间设置时，时钟设置为24以上的数值 JNB exit MOV hour,AL ;时JMP ExitExit: RETSetTime ENDP;hour min sec转化成可显⽰格式TimeToBuffer PROC NEARMOV AL,secXOR AH,AHMOV BL,10DIV BLMOV [SI],AHMOV [SI + 1],AL ;秒MOV BYTE PTR [SI + 2],10H ;这位不显⽰MOV AL,minXOR AH,AHDIV BLMOV [SI + 3],AHMOV [SI + 4],AL ;分MOV BYTE PTR [SI + 5],10H ;这位不显⽰MOV AL,hourXOR AH,AHDIV BLMOV [SI + 6],AHMOV [SI + 7],AL ;时RETTimeToBuffer ENDP;显⽰时分秒Display_LED PROC NEAR LEA SI,bufferCALL TimeToBufferLEA SI,bufferCALL Display8 ;显⽰RETDisplay_LED ENDP;0.5s产⽣⼀次中断Timer0Int: PUSH AXPUSH DXMOV bFlash,1INC halfsecCMP halfsec,2JNZ Timer0Int1MOV bNeedDisplay,1MOV halfsec,0INC secCMP sec,60JNZ Timer0Int1MOV sec,0INC minCMP min,60JNZ Timer0Int1MOV min,0INC hourCMP hour,24JNZ Timer0Int1MOV hour,0Timer0Int1: MOV DX,IO8259_0 MOV AL,20HOUT DX,ALPOP DXPOP AXIRETInit8253 PROC NEARMOV DX,Con_8253MOV AL,34HOUT DX,AL ;计数器T0设置在模式2状态,HEX计数 MOV DX,T0_8253 MOV AL,12HOUT DX,ALMOV AL,7AHOUT DX,AL ;CLK0=62.5kHz,0.5s定时RETInit8253 ENDPInit8259 PROC NEARMOV DX,IO8259_0MOV AL,13HOUT DX,ALMOV DX,IO8259_1MOV AL,08HOUT DX,ALMOV AL,09HOUT DX,ALMOV AL,0FEHOUT DX,ALRETInit8259 ENDPWriIntver PROC NEARPUSH ESMOV AX,0MOV ES,AXMOV DI,20HLEA AX,Timer0IntSTOSWMOV AX,CSSTOSWPOP ESRETWriIntver ENDPEND START七、实验结果⼋、实验⼼得通过这两天的实习使我对微机原理有了更深⼊的了解，原来只是停留在想象中的，就像⼀些编写的程序也只是通过⾃我检查来看程序是否错误，有些问题很难发现，但是通过这两天的实习，使原本空洞的知识进⼊了实际的操作中，特别是对对电⼦钟的实验发现微机原理可以实验很多东西，我们现实中的很多东西都是通过微机原理的编程实现的，⽐如⼗字路⼝的红绿灯、数字式温度计、语⾳模块、光照强度的测试……，切实体验到了微机原理的功能强⼤以及它的重要性。

微机原理与接口技术实验报告实验目的：本次实验旨在通过实际操作，加深对微机原理与接口技术的理解，掌握接口技术的基本原理和应用方法，提高学生的动手能力和实际应用能力。

实验内容：1. 学习并掌握微机原理与接口技术的基本知识；2. 了解并熟悉常见的接口技术及其应用；3. 进行实际操作，设计并完成一个简单的接口电路。

实验仪器与设备：1. 个人电脑；2. 电子元件，电阻、电容、集成电路等；3. 实验板、示波器、示教电脑等。

实验步骤：1. 阅读相关的微机原理与接口技术的教材，了解基本原理；2. 学习常见的接口技术，例如并行接口、串行接口等；3. 进行实际操作，设计一个简单的接口电路，包括硬件设计和软件编程；4. 调试电路，确保接口电路能够正常工作；5. 编写实验报告，总结实验过程和实验结果。

实验结果与分析：经过实际操作，我们成功设计并完成了一个简单的接口电路。

在实验过程中，我们深入理解了微机原理与接口技术的相关知识，掌握了接口技术的基本原理和应用方法。

通过调试电路，我们验证了接口电路的正常工作，加深了对接口技术的理解。

结论：本次实验使我们更加深入地了解了微机原理与接口技术，提高了我们的动手能力和实际应用能力。

通过设计和完成接口电路，我们对接口技术有了更加直观的认识，为今后的学习和工作打下了坚实的基础。

总结：微机原理与接口技术是计算机专业的重要课程，通过实验学习，我们不仅加深了对知识的理解，还提高了动手能力和实际应用能力。

希望同学们能够认真对待每一次实验，不断提升自己的能力，为未来的发展打下坚实的基础。

至此，本次微机原理与接口技术实验报告完毕。

微机原理闹钟实验报告实验名称：微机原理闹钟实验报告实验目的：1. 了解单片机的基本工作原理和编程方法；2. 学习如何使用单片机设计并实现闹钟功能；3. 掌握数字时钟显示技术。

实验器材：1. 单片机实验箱；2. AT89C52单片机；3. LED数码管；4. 4位开关；5. 电源线；6. 连线线缆。

实验原理：本次实验使用单片机AT89C52来设计和实现闹钟功能。

单片机是一种微型电子计算机系统，具有高度集成、功能强大等特点。

数码管是一种常见的数字显示装置，适用于时钟、计时器等场合。

实验步骤：1. 将AT89C52单片机与LED数码管通过连接线连接起来，保证电源线的正负极连接正常。

2. 编写C程序，实现显示当前时间的功能。

通过编程可以将当前时间在数码管上显示出来。

3. 设定闹钟时间和闹铃的功能，通过编程实现。

当闹钟时间到达时，数码管上会显示闹钟时间，并通过蜂鸣器发出声音。

4. 调试程序，确保闹钟功能正常运行。

5. 完成闹钟的相关操作，包括设置闹钟时间、启动闹钟、关闭闹钟等功能。

实验结果：经过编程和调试，我们成功实现了微机原理闹钟的功能。

我们能够通过设置闹钟时间并启动闹钟来实现报时的功能。

当闹钟时间到达时，数码管上会显示相应的时间，并通过蜂鸣器发出声音，起到提醒作用。

实验总结：通过这次实验，我深入了解了单片机的基本工作原理和编程方法。

同时，我学会了使用单片机设计和实现闹钟功能，并掌握了数字时钟显示技术。

这次实验让我对单片机的应用有了更深刻的认识，并提高了我对数字电路设计和编程的能力。

同时，我还发现了实验过程中可能存在的问题和改进的空间。

例如，我可以进一步完善闹钟功能，加入更多的定时和报时功能，提高闹钟的多样化和实用性。

此外，我还可以优化程序的运行效率，提高系统的稳定性和响应速度。

总之，本次实验对我的学习和提高具有重要意义。

通过实践操作，我深入理解了微机原理闹钟的设计与实现，拓宽了我的知识面和实践能力。

我将继续深入学习和掌握微机原理和相关技术，为以后的学习和研究打下坚实的基础。

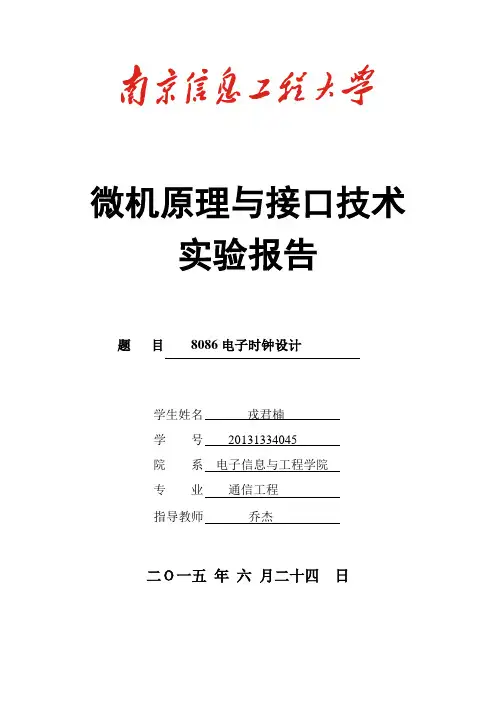

微机原理与接口技术实验报告题目8086电子时钟设计学生姓名戎君楠学号20131334045院系电子信息与工程学院专业通信工程指导教师乔杰二Ｏ一五年六月二十四日1、电子时钟功能介绍可调整运行的电子钟具有三种工作状态:"P.”状态、运行状态、调整状态。
