微机原理与接口技术_课程设计实验报告

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

实验一 接收年、月、日信息显示 一、课程（软件）设计内容显示输入提示信息并响铃一次，然后接收键盘输入的月/日/年信息，并显示。

若输入月份日期不对，则显示错误提示并要求重新输入。

二、程序框图一三、程序及分析CRLF MACRO MOV AH, 02H MOV DL, 0DH INT 21H MOV AH, 02HYY开 始初始化，清错标志 显示提示信息，响铃一次 调用键读入子信息，读月 有出错标志吗？调用键读入子信息，读日 有出错标志吗？有出错标志吗？调用键读入子信息，读年显示年、月、日返回DOSＹＮＹＮ入口保持现场是回车或空格否输入字在1~9之间否返回DOS 中读取得键输入值将ASCII 码转换为四位十六进制数，存于DI返回置出错标志YMOV DL, 0AHINT 21HENDMDA TA SEGMENTMESS DB '按顺序输入月,日,年,每输完一样按回车(MM/DD/YY)',0DH,0AH,'$' MESS1 DB '月份错误,重新输入',0DH,0AH,'$'MESS2 DB '日期错误,重新输入',0DH,0AH,'$'ERROR DB '输入错误,重新输入',0DH,0AH,'$'MARK DB ?REG DW ?DA TA ENDSSTACK SEGMENTSTA DW 32 DUP ( ?)TOP DW ?STACK ENDSCODE SEGMENTASSUME CS: CODE, DS: DA TA,ES: DA TA,SS: STACKSTART: MOV AX, DA TAMOV DS, AXMOV ES, AXMOV SP,TOP ;初始化HEAD: MOV MARK,0 ;清错误标志MOV AH, 09HMOV DX, OFFSET MESSINT 21H ;显示提示信息MOV AH, 02HMOV DL, 07HINT 21H ;响铃1次CALL GETNUMJE HEADPUSH DXCALL GETNUMCMP MARK, 01HJNE K1POP DXJMP HEADK1: PUSH DXCALL GETNUM ;接收键入的月值,日值及年值CMP MARK, 01HJNE K2POP DXPOP DXJMP HEADK2: MOV AX, DXCALL DISP ;显示年值NOPMOV AH, 02HMOV DL,'-' ;显示`-`INT 21HPOP DXPOP AXPUSH DXMOV REG, AXAND AX, 00FFHCMP AX, 0012HJBE W1MOV AH, 09HLEA DX, MESS1JMP STARTW1: MOV AX, REGCALL DISPPMOV AH, 02HMOV DL,'-'INT 21HPOP AXMOV REG, AXAND AX, 00FFHCMP AX, 31HJBE W2MOV AH, 09HLEA DX, MESS2INT 21HJMP STARTW2: MOV AX, REGCALL DISPP ;显示日值MOV AX, 4C00HINT 21H ;返回DOS DISPP PROC NEARMOV BL, ALMOV DL, BLMOV CL, 04ROL DL, CLAND DL, 0FHCALL DISPLMOV DL, BLAND DL, 0FHCALL DISPLDISPP ENDPDISPL PROC NEARADD DL, 30HCMP DL, 3AHJB DDDADD DL, 27HDDD: MOV AH, 02HINT 21HRETDISPL ENDPDISP PROC NEARPUSH BXPUSH CXPUSH DXPUSH AXMOV AL, AHCALL DISPPPOP AXCALL DISPPPOP DXPOP CXPOP BXRET ;显示子程序DISP ENDPGETNUM PROC NEARPUSH CXXOR DX, DXGGG: MOV AH, 01HCMP AL, 0DHJZ PPPCMP AL, 20HJZ PPPSUB AL, 30HCMP AL, 0JB KKKCMP AL, 0AHJB GETSJMP KKKGETS: MOV CL, 04SHL DX, CLXOR AH, AHADD DX, AXJMP GGGKKK: PUSH AXPUSH DXMOV AH, 09HMOV DX, OFFSET ERRORINT 21HMOV MARK, 01HPOP DXPOP AXPPP: PUSH DXMOV AH, 02HMOV DX, 07HINT 21HCRLFPOP DXRETGETNUM ENDP CODE ENDSEND START四、课程设计总结掌握响铃符方法，掌握年、月、日输入方法，借以观察实验的结果。

《微机原理与接口技术》课程实验报告
一、实验目的和要求
实验目的：掌握汇编语言设计和调试方式；
实验要求：通过本实验，掌握8051汇编程序设计以及仿真实验的流程及方法。

二、实验环境
DVCC单片机仿真实验系统独立工作以及连PC机。

三、实验内容及实施
【实验内容】把50H~5FH单元的内容清零。

【源程序】
【实验步骤】
DVCC仿真实验系统连PC机时
（1）连接好相应的实验线路；
（2）在闪动“P.”状态，按PCDBG键；
（3）在PC机处于在Win95/98软件平台下，单击DVCC图标；
（4）在系统设置选项中设定仿真模式应设定为内程序、外数据；
（5）根据屏幕提示进入51/96动态调试菜单；
（6）连接DVCC实验系统；
（7）装载目标文件；
（8）设置PC起始地址；
（9）从起始地址开始连续运行程序；
（10）调出外部数据窗口，检查50H~5FH单元的内容是否全部被清零。

四、实验结果
五、实验讨论
通过8051汇编程序的设计、编译及运行，调出外部数据窗口，我们可以观察到从50H~5FH单元的内容已经被全部清零。

刚开始我们并没有做到全部单元清零，后来通过不断地调试错误和运行，实现了实验目的。

通过本次实验，掌握了汇编语言的设计，实现了清零操作，并且熟悉了仿真实验系统的键盘操作以及基本仿真软件的使用。

微机原理与接口技术实验报告实验目的：本次实验旨在熟悉并掌握微机原理与接口技术的相关知识，通过实例操作和分析实验数据，加深对微机原理与接口技术的理解。

一、实验器材与软件1. 硬件器材：计算机主机、外设设备2. 软件工具：操作系统、编程软件二、实验步骤及结果分析1. 实验1：计算机开机自检在实验中，通过开机启动计算机，观察计算机进行自检的过程。

根据显示屏上的自检信息，可以判断计算机硬件的工作状态。

2. 实验2：串口通信测试在本实验中，通过串口通信实现计算机与外设设备之间的数据传输。

首先，将串口接口连接到计算机主机，然后进行相应的设置，包括波特率、数据位、停止位和校验位等。

在实验中，通过编写相应的程序，实现计算机与外设设备之间的数据交互。

通过观察实验结果，判断串口通信是否正常。

3. 实验3：并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。

首先，将并行口接口连接到计算机主机。

然后，根据实验要求进行相应的设置，包括数据总线的宽度、传输模式等。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断并口通信是否正常。

4. 实验4：USB接口测试在本实验中，通过USB接口实现计算机与外设设备之间的数据传输。

首先，将USB接口连接到计算机主机。

然后，在计算机中安装相应的驱动程序。

通过编写程序，实现计算机与外设设备之间的数据交互。

观察实验结果，判断USB接口是否正常工作。

5. 实验5：网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。

首先，将计算机连接到局域网中的其他计算机。

然后，进行相应的设置，包括IP地址、子网掩码等。

通过编写程序，实现计算机之间的数据交互。

观察实验结果，判断网络接口是否正常工作。

三、实验总结通过本次实验，我对微机原理与接口技术有了更深入的了解，掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。

通过实验的操作和分析，我对接口通信的原理和实现方式有了更详细的了解，对计算机与外设设备之间的数据传输有了更清楚的认识。

实验二初级程序的编写与调试实验一、实验目的1、熟练掌握DEBUG的常用命令,学会用DEBUG调试程序.2、深入了解数据在存储器中的存取方法,及堆栈中数据的压入与弹出.3、掌握各种寻址方法以及简单指令的执行过程.二、实验内容1.设堆栈指针SP=2000H,AX=3000H,BX=5000H,请编一程序段将AX的内容和BX的内容进行交换.请用堆栈作为两寄存器交换内容的中间存储单元,用DEBUG调试程序进行汇编与调试.程序:MOV AX,3000MOV BX,5000MOV SP,2000PUSH AXPUSH BXPOP AXPOP BXHLT2.设DS=当前段地址,BX=0300H,SI=0002H请用DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装入OAH,OBH,OCH,ODH,OEH.在DEBUG状态下送入下面程序,并用单步执行的方法,分析每条指令源地址的形成过程?当数据传送完毕时,AX中的内容是什么?-E 300 0A,0B,0C,0D,0E-AMOV BX,0300MOV SI,0002MOV AX,BXMOV AX,0304MOV AX,[0304]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI] HLT3.设AX=0002H,编一个程序段将AX的内容乘10,要求用移位的方法完成. 程序:MOV AX,0002MOV BX,AXMOV CL,2SHL AX,CLADD AX,BXMOV CL,1SHL AX,CLHLT实验四加法及判断程序的编写与调试一、实验目的1.熟练掌握编写汇编语言源程序的基本方法和基本框架.2.学会编写顺序结构,分支结构和循环结构的汇编程序3.掌握程序中数据的产生与输入输出的方法.二、实验内容1.用汇编语言编写一个加法程序:1325+9839请用ASCII码的形式将加数与被加数存放在数据区DATA1和DATA2中,并将相加结果显示输出.程序:DATA SEGMENTDATA1 DB '5','2','3','1'DATA2 DB '9','3','8','9'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1LEA DI,DATA2MOV CX,4MOV AH,0 NEXT:MOV AL,[SI]ADC AL,[DI]ADC AL,AHMOV AH,0AAAADD AL,30HMOV [DI],ALINC DIINC SILOOP NEXTMOV CX,5ADD AH,30HMOV [DI],AH NEXT1:MOV DL,[DI]MOV AH,02INT 21HDEC DILOOP NEXT1MOV AH,4CHINT 21H CODE ENDSEND START2.假设有一组数据:5,-4,0,3,100,-51,请编写一程序,判断:每个数是否大于0?等于0?还是小于0?并输出其判断结果,即即:1当X>0Y=0当X=0-1 当X<0程序:DATA SEGMENTDATA1 DB 5, -4, 0 ,3,100,-51STRING1 DB'Y=1','$'STRING2 DB'Y=0','$'STRING3 DB'Y=-1','$'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1MOV CX,6NEXT: MOV AL,[SI]CMP AL,0JZ NEXT1JNS NEXT2JS NEXT3NEXT1: MOV DX,OFFSET STRING2MOV AH,09HINT 21HJMP NEXT4NEXT2: MOV DX,OFFSET STRING1MOV AH,09HINT 21HJMP NEXT4NEXT3: MOV DX,OFFSET STRING3MOV AH,09HINT 21HNEXT4: INC SILOOP NEXTMOV AH,4CHINT 21HCODE ENDSEND START实验五大小写字母互换程序的编写与调试一、实验目的进一步熟悉汇编语言源程序的编写方法及宏汇编程序的使用方法二、实验内容设内存数据区有大小写混合英文ASCII码字母: ‘AbCdEfGChinaAgriculturalUniversity’。

实验线路连接
（1） 8255A芯片PC0~ PC7插孔依次接K1~ K8。
（2） 8255A芯片PB0~PB7插孔依次接L1 ~ L8。
（3） 8255A的CS插孔CS－8255接译码输出Y7插
孔。
要求： ① 读懂系统程序中有关 8255A 的部分。
包括：端口地址、初始化编程、 二极管发光情况与开关状态间的对应关系
并使其根据开关 K1~ K8 的状态发光。 · 以 K8 作为总开关，
若 K8打开（0），则 L1~ L8同时熄灭； 若 K8闭和（1），则 L1~ L7由K1~ K7控 制。
IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H IOAPT EQU 0070H
② 执行程序，并进行观察，记录。 PC 口 8 位接 8 个开关 K1~ K8 ， PB 口 8 位接 8 个 LED 发光二极管 L1~ L8 ， 并使其根据开关 K1~ K8 的状态发光。
③ 改变电路接法并修改程序，要求实现：
· PA 口 8 位接 8 个开关 K1~ K8 ，
PB 口 8 位接 8 个发光二极管 L1~ L8
IOLED: CALL FORMAT CALL LEDDISP
MOV AL,90H B口输出
;10010000 写方式控制字 方式0 A口输入
MOV DX,IOCONPT
OUT P
IOLED1: MOV DX,IOAPT
IN AL,DX
MOV DX,IOBPT
OUT DX,AL
并行接口 8255 的应用
1、实验目的 掌握8255A和微机接口方法。 掌握8255A的工作方式和编程原理。
2、实验内容

湖南科技大学潇湘学院信息与电气工程系《微机原理与接口技术》课程设计报告题目：基于D/A转换器DAC0832的波形发生器设计专业：通信工程班级：通信002班姓名：刘黎辉学号：0954040217指导老师：欧青立陈君宋芳课程设计任务书目录一、课程设计的目的及意义 (1)1.设计目的 (1)2.设计意义 (1)二、方案论证 (1)1.设计要求 (1)2.方案论证 (1)三、硬件电路设计 (2)1.波形产生电路 (2)2.按键控制电路 (4)3.地址译码电路 (6)四、程序设计 (7)1.波形发生原理 (7)2.程序流程图 (7)五、硬件连接及调试 (8)1.硬件连接 (8)2.电路调试 (8)六、体会与心得 (8)七、参考书目： (9)八、附录 (9)1.电路原理图............................................................................................ 错误!未定义书签。

2.程序源码................................................................................................ 错误!未定义书签。

一、课程设计的目的及意义1.设计目的（1）掌握计算机应用系统特别是微机接口系统的设计。

（2）掌握接口电路设计技术，初步掌握电子设计软件Protel99使用。

（3）掌握微机接口程序的编制与调试技术。

（4）掌握DAC0832芯片的使用方法。

（5）利用所学微机的理论知识进行软硬件整体设计，提高综合应用能力。

2.设计意义波形发生器作为一种常用的信号源,是现代测试领域内应用最为广泛的通用仪器之一。

在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都需要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

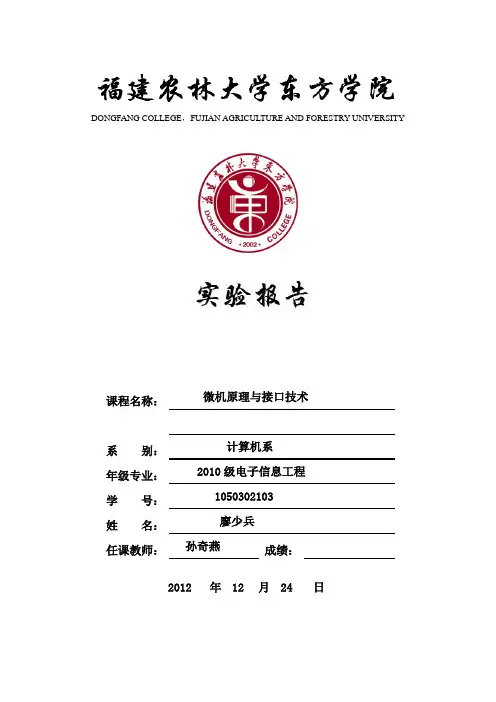

DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY课程名称：微机原理与接口技术系别：计算机系年级专业： 2010级电子信息工程学号： 1050302103姓名：廖少兵任课教师：孙奇燕成绩：2012 年12 月24 日实验一二进制多位加法运算一、实验目的1、熟悉实验系统键盘显示的使用。

2、掌握使用加法类运算指令编程及调试方法。

3、掌握加法类指令对状态标志位的影响。

二、实验内容计算X＋Y＋Z＝？（X、Y、Z为16位二制数）三、编程指南由于本实验是三个十六位二制数相加运算，因此，当X＋Y时要考虑用ADC指令，把进位C加到结果的高16位中，当（X＋Y）＋Z时，再把进位C加到结果的高16位中，本实验设定三个加数0FFFFH，计算结果应为2FFFDH。

四、实验步骤联机模式：（1）在PC机和实验系统联机状态下，运行该实验程序，可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”，弹出“打开文件”的对话框，然后打开8kAsm文件夹，点击S1.ASM文件，单击“确定”即可装入源文件，再单击工具栏中编译，即可完成源文件自动编译、装载目标代码功能，再单击“调试”中“连续运行”或工具图标运行，即开始运行程序。

（2）运算结果保留在内存4100H～4102H单元中，点击DICE-8086K软件中存贮器RAM窗口，输入RAM的起始地址4100、4101、4102，单元内容应为FD、FF、02。

脱机模式：⑴在P.态下，按SCAL键，输入2CA0，按EXEC键。

⑵复位RST键，运算结果保留在内存4100H～4102H单元中，共内容分别为：FD、FF、02，低位在前，高位在后，具体操作方法：输入键[4100]→[ME]→[NX]→[NX]。

五、实验程序清单CODE SEGMENT ;S1.ASM-->BIN ADDASSUME CS:CODEORG 2CA0H ;this is a program of addSTART: CLCMOV SI,4000H ;result in [4100]MOV [SI],0ffffH MOV [SI+2],0ffffH MOV [SI+4],0ffffH MOV AX,0000H MOV [SI+102H],AX MOV AX,[SI]ADD AX,[SI+2] ADC [SI+102H],0000 ADD AX,[SI+4] MOV [SI+100H],AX ADC [SI+102H],0000 JMP $CODE ENDSEND START实验心得和体会通过对实验一,二进制多位加法运算, 使我对二进制多位加法运算加深了理解,由于本实验是三个十六位二制数相加运算，因此，当X＋Y时要考虑用ADC指令,,由于对课本知识的积累不够,在实验过程中遇到了种种困难,特别是编程和换位进制遇到了一些问题,多亏得到同学和老师的帮助才得以解决实验二A/D转换实验一、实验目的了解模/数转换基本原理，掌握ADC0809的使用方法。

接口技术简介
接口技术
接口技术是微型计算机中用于实现主机和外部设备之间数据传输和控制的技术。 它主要介绍各种常用接口电路和数据传输方式，以及如何实现数据的高速传输和 控制。
接口技术的应用领域
接口技术的应用领域同样非常广泛，包括打印机、显示器、硬盘、鼠标、键盘等 外部设备的控制和数据传输。通过接口技术的学习，可以掌握各种常用接口电路 和数据传输方式，为后续的嵌入式系统设计和应用打下基础。
问题解决能力增强
在实验过程中遇到问题时，我们 积极寻找解决方案，问题解决能 力得到了增强。
对未来实验的展望
增加实验难度和广度
希望未来实验能够增加难度和广度，涵盖更多的微机原理及接口技 术知识，以提升我们的专业技能。
加强实验与实际应用的结合
希望未来实验能够更多地与实际应用相结合，提高我们解决实际问 题的能力。
培养问题解决能力
在实验过程中，学生将遇到各种问题，需要通过 分析和解决这些问题，培养他们的问题解决能力。
实验内容
01
02
03
微机硬件结构实验
学生将学习如何拆解和组 装微机硬件，了解微机的 基本构成和工作原理。
存储器管理实验
学生将学习如何对微机的 存储器进行管理，包括内 存的分配、数据的读写等。
输入输出接口实验
完善实验指导和教材
希望实验指导和教材能够更加完善，提供更丰富的学习资源，帮助 我们更好地进行实验学习。
THANKS
感谢观看
注意事项与安全提示
注意事项
01
02
确保电源安全，避免短路或过载。
操作过程中避免用力过度，以免损坏设备 。
03
04
安全提示
如遇电源故障或设备异常，应立即切断电 源，保持安全距离。

微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。

通过顺序程序设计与分支程序设计来进行举例。

1.2实验设备PC 机一台, TD-PITE 实验装置一套。

1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和（假设仍为一个字数据）存放于内存从RESULT开始的存储单元中。

DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器；U反汇编；D显示数据；E修改数据。

1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。

2.3实验内容1, X>0求函数Y= 0, X=0-1, X<0程序如下:DATA SEGMENTVAR1 DB XVAR2 DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATAMOV DS,AXMOV AL, VAR1CMP AL, 0JGE BIGMOV VAR2,0FFHJMP DONEBIG:JE EQULMOV VAR2,1JMP DONEEQUL:MOV VAR2, 0DONE:MOV AH, 4CHINT 21HCODE ENDSEND START实验三循环程序设计3.1实验目的1)加深对循环结构的理解。

微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。

二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。

接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。

四、实验步骤1.将接口卡插入计算机主机的扩展槽中。

2.启动计算机，并加载操作系统。

3.打开编程软件，编写实验程序。

4.将编写好的程序烧录到接口卡中。

5.连接外部设备和接口卡，并确认连接正确无误。

6.运行程序，并观察外部设备和接口卡之间的数据交互情况。

7.分析实验结果，并记录实验数据。

8.关闭程序和计算机。

五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。

在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。

根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。

六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。

实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。

在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。

我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。

总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。

我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。

微机原理与接口技术实验报告学院：计算机与通信工程学院专业：计算机科学与技术班级：学号：姓名：实验一 8259中断控制器应用实验一、实验目的1.掌握PC机中断处理系统的基本原理。

2. 掌握可编程中断控制器8259的应用编程方法。

二、实验内容1．PC机内中断实验。

使用单次脉冲模拟中断产生。

验证中断处理程序，在显示器屏幕上显示一行预设定的字符串。

2．PC机内中断嵌套实验。

使用单次脉冲模拟两个中断源的中断产生，填写中断处理程序，体会中断嵌套的过程。

3．扩展多中断源查询方式应用实验。

利用实验平台上8259控制器作为中断扩展源，编写程序对8259控制器的中断请求进行处理。

三、实验步骤1.实验1-1：PC机内中断应用实验（1）按接线图连好接线，调用程序源代码8259-1.asm，观察实验现象，屏幕显示结果截图如下：（2）自设计实验。

改变接线方式，将单次脉冲连到USB核心板上的IRQ10插孔上，参考本实验代码，编程实现IRQ10中断。

（注意：考虑PC机内中断级联的方式，参看前面的原理说明），代码如下：DATA SEGMENTMESS DB 'IRQ10 ',0DH,0AH, '$'DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATASTART: MOV AX, CSMOV DS, AXMOV DX,OFFSET INT10MOV AX,2572H ;设置IRQ10对应的中断向量INT 21HIN AL,21H ;读取中断屏蔽寄存器AND AL,0F3H ;开放IRQ3中断和从片OUT 21H,ALIN AL,0A1H ;从片的中断屏蔽寄存器AND AL,0FBH ;开放IRQ10中断OUT 0A1H,ALMOV CX,10STIWAIT: JMP WAITINT10: MOV AX, DATA ;中断服务程序MOV DS, AXMOV DX, OFFSET MESSMOV AH, 09 ;在屏幕上显示每次中断的提示信息INT 21HMOV AL, 20H ; 发出EOI结束中断到PC内主片的地址20H OUT 20H, ALLOOP NEXTIN AL, 21H ;读中断屏蔽寄存器，获取中断屏蔽字OR AL, 08H ;关闭IRQ3中断OUT 21H, AL ;将中断屏蔽字送到中断屏蔽寄存器STI ;置中断标志位MOV AH, 4CH ;返回DOSINT 21HNEXT: IRET ;中断返回CODE ENDSEND START调用程序代码，观察实验现象，屏幕显示截图如下：2.实验1-2：PC机内中断嵌套实验实验要求：（1）按接线图连好接线，调用程序源代码8259-2.asm，做如下操作，观察屏幕显示结果并分析产生该现象的原因：A．按下连接IRQ的单次脉冲按键，屏幕上会显示10个3，在屏幕上10次显示未结束之前，按下连接IRQ10的单次脉冲按键，观察现象；按下IRQ时屏幕上会显示10个3，此时按下IRQ10，会直接在屏幕上显示10个10，然后结束后再显示剩余的3B．按下连接IRQ10的单次脉冲按键，屏幕上会显示10个10，在屏幕上10次显示未结束之前，按下连接IRQ3的单次脉冲按键，观察现象。

实验一、认识Tddebug集成操作软件一．实验内容（一）实验题目：数据传送实验1. 编程将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。

2. 修改此程序，采用字符串传送指令完成。

（二）实验目的：通过对该程序进行调试，查看程序段、数据段、附加段装入内存后的分配情况。

单步执行数据传送指令后，观察各个寄存器及数据区的内容。

（三）实验步骤：1. 运行Tddebug软件，选择Edit菜单编写实验程序2.使用Compile菜单中的Compile和Link对实验程序进行汇编、连接，生成执行文件。

3.使用Rmrun菜单中的Run运行程序，观察运行结果。

4.使用Rmrun菜单中的Debug调试程序，查看程序段、数据段、附加段装入内存后的分配情况。

单步执行数据传送指令后，观察各寄存器及数据区的内容。

过程如下：1)按F7单步执行，在代码区中有一个三角，表示正在执行的指令。

每一条指令的执行一定会使目标寄存器和状态寄存器发生变化，从相关窗口看结果。

2)检查内存数据区的内容，关键是找出用户程序的数据段和附加段：●方法1：在CPU窗口按Tab键使内存数据显示区成为活动区，按Ctrl+G键，输入：“DS或ES寄存器的值：偏移地址”，即可显示用户指定的数据区●方法2：选择菜单View| Dump，弹出内存数据显示窗口。

3) 查看执行结果：按Alt+F5，切换到用户窗口。

5.更改数据区中的数据，考察、调试程序的正确性。

二．分析设计思想，绘制实验原理图、流程图。

汇编语言程序的开发过程如图1.1所示，这个过程主要有编辑、编译、链接几个步骤构成。

三．程序清单及相关注释。

DDATA SEGMENT ；定义源数据段MSR DB "HELLO,WORLD!$"LEN EQU $- MSRDDATA ENDSEXDA SEGMENT ；定义附加数据段MSD D B LEN DUP(?)EXDA ENDSMYSTACK SEGMENT ；定义堆栈段STACK DW 20 DUP(?)MYSTACK ENDSCODE SEGMENT ；定义代码段ASSUME CS:CODE,DS:DDATA,ES:EXDASTART: MOV AX,DDATAMOV DS,AX ；装载数据段寄存器MOV AX,EXDAMOV ES,AX ；装载附加数据段寄存器MOV SI,OFFSET MSRMOV DI,OFFSET MSDMOV CX,LENMOV BX,0NEXT: MOV AL,MSR[BX] ；开始传输数据MOV ES:MSD[BX],ALINC BXLOOP NEXTPUSH ESPOP DS ；将附加段寄存器指向的段值赋给数据段寄存器MOV DX,OFFSET MSDMOV AH,9INT 21H ；显示字符串MOV AH,4CHINT 21H ；返回DOS状态CODE ENDSEND START四．实验结果并分析。

实验一熟悉汇编语言环境及建立汇编的过程一、实验目的1.熟悉汇编语言环境。

2.掌握汇编语言的上机过程。

3.了解汇编语言程序的编程格式。

4.学习数据传送和算术运算指令的用法。

5.熟悉在PC机上建立汇编链接调试和运行汇编语言程序的过程。

二、实验要求1.通过一个小程序的编写达到以上的实验目的。

2.并完成两个多位十进制数相加的实验。

三、实验原理1.汇编语言程序的上机过程用汇编语言编写的程序称为源程序，源程序也不能由机器直接执行，而必须翻译成机器代码组成的目标程序，这个翻译过程称为汇编。

在微型机中，当前绝大多数情况下，汇编过程是通过软件自动完成的，用来把汇编语言编写的程序自动翻译成目标的软件叫汇编程序，汇编过程如下：2.汇编、连接过程将两个多位十进制数相加。

要求加数和被加数均以ASCII码形式各自顺序存放在以DATA1和DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。

3.ADC 带进位相加指令的功能和指令格式AAA 、DAA、 AAS、 DAS指令的功能和指令格式4.伪指令SEGMENT 、ENDS、 ASSUME、MACRO、ENDM的使用子程序的定义（PROC NEAR/FAR ENDP），以及子程序调用和返回指令：CALL、RET 的使用5.循环指令LOOP的格式以及退出循环的条件6.中断指令的使用四、实验步骤一、学习汇编过程1.打开编辑环境2.输入程序CODE SEGMENTASSUME CS：CODESTART:MOV AL,01HMOV BL,40HADD AL,BLMOV DL,ALMOV AH,02HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START3.保存源程序，以.ASM为扩展名。

C:\MASM\1.ASM4.建立汇编过程（1）用宏汇编程序汇编源程序C:\MASM>MASM 1.ASM汇编程序有3个输出文件【.obj】文件，【.LST】文件，【.CRF】文件，.OBJ文件是我们所需要的文件。
