cnc宏程序代码大全（加工中心指令代码大全）UG编程粥2018-9-111.字母在数控程序中的意义o:程序号，设置程序号n:节目段号，设置节目序号。

g:准备功能X/Y/Z:尺寸字符，轴移动指令视听：附加轴移动指令r:圆弧半径I/J/K:圆弧中心坐标(矢量)外宾：喂，设定喂量。

s:主轴速度，设定主轴速度。

t:刀具功能，设置刀具号。

m:辅助功能，开/关控制功能H/D:刀具偏置号，设置刀具偏置号。

P/X:延迟，设置延迟时间。

p:程序号指令，设置子程序号(如子程序调用：M98P1000)L:重复，设置子程序或固定循环的重复次数(如M98 P1000 L2，L1省略L)P/W/R/Q:参数，固定周期使用的参数(如敲击G98/(G99)G84 X_ Y_ R_ Z_ P_ F_)2.通用g代码解释G00:定位或快速移动G01:线性插值G02:圆弧插补/螺旋插补CWG03:圆弧插补/螺旋插补G04:停留时间或延迟时间例如：G04 X1000(或G04 X1.0)G04 P1000表示停留1秒。

G09:准确停止检查或准确停止检查(检查是否在目标范围内)G10:可编程数据输入G17:选择XPYP平面XP: x轴或其平行轴。

G18:选择ZPXP平面的YP: Y轴或其平行轴。

G19:选择YPZP平面ZP: Z轴或其平行轴。

G20:英寸输入G21:毫米输入G28:返回参考点检测格式：G91/(G90) G28 X__ Y__ Z__通过中间点X _ _ _ _ _ Y _ _ _ _ _ Z _ _(绝对值/增量值指令)返回参考点G29:从参考点返回G91/(G90) G29 X__ Y__ Z__通过参考点从起点到目标点X__ Y__ Z__的指令(绝对值/增量值指令)。

G30返回第二、第三和第四参考点G91/(G90)G30 P2 X _ _ Y _ _ Z _ _；回到第二个参考点(P2可以省略。

)G91/(G90)G30 P3 X _ _ Y _ _ Z _ _；回到第三个参考点G91/(G90)G30 P4 X _ _ Y _ _ Z _ _；回到第四个参考点。

CNC程序管理规定（A0 版）1、目的（Purpose）确保本公司所有纵切机床、加工中心、车削中心、中走丝线切割设备的数控程序的编制与确认、储存与上传、领用及删除、变更等过程处于受控状态。

2、适用范围（Scope）适用说所有加工程序的管理。

3、职责权限（Responsibilities）3.1 编程工程师负责数控程序的编制、修改、储存、上传及发放；3.2程序主管负责对数控程序进行批准；3.3 检验员或质量工程师对新程序首件产品进行确认；3.4 生产人员负责程序的领用、机床调试、首件加工；3.5 IT负责管理服务器自动备份程序。

4、文件内容（Procedure）4.1数控程序的创建4.1.1程序工程师根据图纸、工艺及使用设备结合自身编程、加工经验，合理安排加工顺序、合理选择刀具、合理附于相应切削参数，保证编制程序加工使用中安全、高质量、高效率的原则创建程序，程序工程师在编制CNC 程序时，同图号产品存在多个规格时程序只能设置一个“宏变量”（走心机用）来控制规格间的切换或者一个编码规格对应一个程序。

4.1.2数控程序创建后，再编制《加工中心程序单》，进行试生产，由生产调试员进行调试，调试合格，自检、专检合格后交由操作工生产，进行首件检测，并记录数据。

操作工首件自检、专检合格后，方可进行正常生产，此时程序才能进行固化受控。

调试过程中发现程序方面的问题需向程序工程师反馈，由工程师进行改进。

(由工程师重新对程序进行优化并固化)4.1.3编程固化后，程序工程师编制《加工中心程序单》，由编程主管审批，《加工中心程序单》经批准，即认为该程序受控。

4.1.4受控的程序由程序工程师按服务器CNC:/work/CNC program。

路径传递至机加现场电脑的指定存放区域，现场班长和调试工有权限调取。

4.1.5纸质《加工中心程序单》由文控人员归档，电子版的由编程工程师按指定路径归档，受控的程序单需下发至生产部机加组和供应链计划，计划员应在收到程序单或确认好程序时间(加工时间)后，方可将此产品排入生产计划。

1. 数控程序中字母的含义O：程序号，设定程序号N：程序段号，设定程序顺序号G：准备功能X/Y/Z ：尺寸字符，轴移动指令A/B/C/U/V/W：附加轴移动指令R：圆弧半径I/J/K：圆弧中心坐标（矢量）F：进给，设定进给量S：主轴转速，设定主轴转速T：刀具功能，设定刀具号M：辅助功能，开/关控制功能H/D：刀具偏置号，设定刀具偏置号P/X：延时，设定延时时间P：程序号指令，设定子程序号（如子程序调用：M98P1000）L：重复，设定子程序或固定循环重复次数（如：M98 P1000 L2，省略L代表L1）P/W/R/Q：参数，固定循环使用的参数(如：攻牙G98/(G99)G84 X_ Y_ R_ Z_ P_ F_)2. 常用G代码解释G00：定位或快速移动G01：直线插补G02：圆弧插补/螺旋线插补CWG03：圆弧插补/螺旋线插补CCWG04：停留时间或延时时间如：G04 X1000(或G04 X1.0)G04 P1000表示停留1秒钟G09：准确停止或精确停止检查（检查是否在目标范围内）G10：可编程数据输入G17：选择XPYP 平面XP：X 轴或其平行轴G18：选择ZPXP 平面YP：Y 轴或其平行轴G19：选择YPZP 平面ZP：Z 轴或其平行轴G20：英寸输入G21：毫米输入G28：返回参考点检测格式：G91/(G90) G28 X__ Y__ Z__经过中间点X__ Y__ Z__返回参考点(绝对值/增量值指令)G29：从参考点返回G91/(G90) G29 X__ Y__ Z__从起始点经过参考点返回到目标点X__ Y__ Z__的指令(绝对值/增量值指令)G30 返回第2，3，4 参考点G91/(G90) G30 P2 X__ Y__ Z__；返回第2 参考点（P2 可以省略。

）G91/(G90) G30 P3 X__ Y__ Z__；返回第3 参考点G91/(G90) G30 P4 X__ Y__ Z__；返回第4 参考点X__ Y__ Z__：经过中间点位置(绝对值/增量值指令)G40：刀具半径补偿取消G41：左侧刀具半径补偿（沿进给方向刀具在左边）G42：右侧刀具半径补偿（沿进给方向刀具在右边）G43：刀具长度补偿+方向G44：刀具长度补偿-方向G49：取消刀具长度补偿G50：取消比例缩放G51：比例缩放，格式：ON G51 X_ Y_ Z_ P_;OFF G50X_ Y_ Z_:设定缩放中心位置P：缩放比例，范围是1-999999，不能是小数，如果P800代表缩放比例是0.8G52：设定局部坐标系G53：选择机床坐标系G54-G59：选择工件坐标系1-6G60：单方向定位，消除传动间隙(代替G00)，过目标位置后然后回头至目标位置G61：准停检查方式，切削进给接近目标位置时减速并检查位置公差范围G62：自动拐角倍率G63：攻牙方式G64：正常切削方式，切削进给接近目标位置时不减速，以及切削段与段之间不减速G65：宏程序调用G66：宏程序模态调用G67：宏程序模态调用取消G68：坐标旋转,格式：G17：G68 X_ Y_ R_G18：G68 X_ Z_ R_G19：G68 Y_ Z_ R_G69 坐标旋转取消G73：多级钻削循环G74：攻左旋螺纹循环G76：精镗循环（定向偏心退刀）G80：取消固定循环G81：单级钻削循环G82：单级钻削循环（实现孔底停留或延时）G83：多级钻削循环G84：攻右旋螺纹G85：镗削循环G86：镗削循环G87：反镗循环G88：镗削循环G89：镗削循环G90：绝对指令G91：相对指令G92：设定工件坐标系G98：固定循环后退时退回起点G99：固定循环后退时退回点（R点在固定循环中设定）3. 常用M代码解释M00：程序无条件停止M01 ：程序条件停止M02 ：程序结束M03 ：主轴正转M04 ：主轴反转M05 ：主轴停止M08 ：开外冷M09 ：关所有冷却M26 ：开内冷M30 ：程序结束并返回到程序开头M84 ：检查托盘1M95：检查托盘2M98 ：调用子程序M99 ：返回主程序M135：刚性攻牙M417：机床托盘1检查M418：机床托盘2检查M419：机床托盘检查结束M433：刀具断刀检测M462：托盘号传送4. 常用算术加法：#i=#j+#k减法：#i=#j-#k乘法：#i=#j*#k除法：#i=#j/#k正弦：#i=SIN[#j]反正弦：#i=ASIN[#j]余弦：#i=COS[#j]反余弦：#i=ACOS[#j]正切：#i=TAN[#j]反正切：#i=ATAN[#j]平方根：#i＝SQRT[#j]绝对值：#i＝ABS[#j]舍入：#i＝ROUND[#j]上取整：#i＝FIX[#j]下取整：#i＝FUP[#j]自然对数：#i＝LN[#j]指数函数：#i＝EXP[#j]或：#i＝#jOR#k异或：#i＝#jXOR#k与：#i＝#AND#k从BCD转为BIN：#i＝BIN[#j]从BIN转为BCD：#i＝BCD[#j]5. 逻辑运算符EQ：等于NE：不等于GT：大于GE：小于或等于LT：小于6. 程序转移和循环无条件转移：GOTO条件转移：IF [条件表达式]IF [条件表达式] GOTO n，如果条件满足，则跳转至程序段nIF [条件表达式] THEN，如：IF [#I=#J] THEN #K=07. 循环语句WHILE [条件表达式] Dom (m=1,2,,3)…ENDm如果条件满足则执行Dom至ENDm之间的程序(直到条件不满足)，否则转而执行ENDm后面的程序。

CNC加工应用G代码大全及应用详解CNC加工中心G代码：G00定位G01直线切削G02顺时针方向圆弧切削G03逆时针方向圆弧切削G04暂停指令G09正确停止检测G10补正设定G12顺时针方向圆周切削G13逆时针方向圆周切削G15极座标系统取消G16极座标系统设定G17XY平面设定G18XZ平面设定G19YZ平面设定G20英制单位设定G21公制单位设定G22软体极限设定G23软体极限设定取消G27机械原点复归检测G28自动经中间点复归机械原点G29自动从参考点复归G30自动复归到第二原点G40刀具半径补正取消G41刀具半径偏左补正G42刀具半径偏右补正G43刀具长度沿正向补正G44刀具长度沿负向补正G49刀具长度补正取消G45刀具位置补正增加G46刀具位置补正减少G47刀具位置补正两倍增加G48刀具位置补正两倍减少G50比例功能取消OFFG51比例功能设定ONG52回复到基本座标系统G53回复到机械座标系统G54第一工件座标系统G55第二工件座标系统G56第三工件座标系统G57第四工件座标系统G58第五工件座标系统G59第六工件座标系统G60 外部补正G70圆周等分段循环G71圆周分段循环G72直线分段循环G73高速喙钻循环G74左旋牙切削循环G76精搪孔循环G77反面搪孔循环G80固定循环取消G81钻孔循环G82沉头孔加工循环G83啄钻循环G84右旋牙切削循环G85搪孔循环G86搪孔循环G87搪孔循环G88搪孔循环G89搪孔循环G90绝对指令座标值设定G91增量指令座标值设定G92绝对程式零点设定G94每分钟进给量设定mm/minG95每转进给给设定mm/revG98固定循环，刀具复归到起始点G99固定循环，刀具复归到R点M04主轴逆时针旋转M05主轴停止M06刀具交换M07雾化冷却液开启M08冷却液开启M09冷却液关启M10工作台（B轴）锁住M11工作台（B轴）松开M13主轴顺时针转动及加切削液M14主轴逆时针转动及加切削液M15正方向运动M16负方向运动M19主轴定位M30程式结束记忆体回归M90程式中断取消M91程式中断设定M92多段暂存取消M93多段暂存设定M94镜像投影工能取消M95镜像投影工能设定M96刀具补正圆弧转角模式M97刀具补正交角转角模式M98副程式呼叫M99副程式结束G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__ 说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

1. 数控程序中字母的含义O：程序号，设定程序号N：程序段号，设定程序顺序号G：准备功能X/Y/Z ：尺寸字符，轴移动指令A/B/C/U/V/W：附加轴移动指令R：圆弧半径I/J/K：圆弧中心坐标（矢量）F：进给，设定进给量S：主轴转速，设定主轴转速T：刀具功能，设定刀具号M：辅助功能，开/关控制功能H/D：刀具偏置号，设定刀具偏置号P/X：延时，设定延时时间P：程序号指令，设定子程序号（如子程序调用：M98P1000）L：重复，设定子程序或固定循环重复次数（如：M98 P1000 L2，省略L代表L1）P/W/R/Q：参数，固定循环使用的参数(如：攻牙G98/(G99)G84 X_ Y_ R_ Z_ P_ F_)2. 常用G代码解释G00：定位或快速移动G01：直线插补G02：圆弧插补/螺旋线插补CWG03：圆弧插补/螺旋线插补CCWG04：停留时间或延时时间如：G04 X1000(或G04 X1.0)G04 P1000表示停留1秒钟G09：准确停止或精确停止检查（检查是否在目标范围内）G10：可编程数据输入G17：选择XPYP 平面XP：X 轴或其平行轴G18：选择ZPXP 平面YP：Y 轴或其平行轴G19：选择YPZP 平面ZP：Z 轴或其平行轴G20：英寸输入G21：毫米输入G28：返回参考点检测格式：G91/(G90) G28 X__ Y__ Z__经过中间点X__ Y__ Z__返回参考点(绝对值/增量值指令)G29：从参考点返回G91/(G90) G29 X__ Y__ Z__从起始点经过参考点返回到目标点X__ Y__ Z__的指令(绝对值/增量值指令)G30 返回第2，3，4 参考点G91/(G90) G30 P2 X__ Y__ Z__；返回第2 参考点（P2 可以省略。

）G91/(G90) G30 P3 X__ Y__ Z__；返回第3 参考点G91/(G90) G30 P4 X__ Y__ Z__；返回第4 参考点X__ Y__ Z__：经过中间点位置(绝对值/增量值指令)G40：刀具半径补偿取消G41：左侧刀具半径补偿（沿进给方向刀具在左边）G42：右侧刀具半径补偿（沿进给方向刀具在右边）G43：刀具长度补偿+方向G44：刀具长度补偿-方向G49：取消刀具长度补偿G50：取消比例缩放G51：比例缩放，格式：ON G51 X_ Y_ Z_ P_;OFF G50X_ Y_ Z_:设定缩放中心位置P：缩放比例，范围是1-999999，不能是小数，如果P800代表缩放比例是0.8G52：设定局部坐标系G53：选择机床坐标系G54-G59：选择工件坐标系1-6G60：单方向定位，消除传动间隙(代替G00)，过目标位置后然后回头至目标位置G61：准停检查方式，切削进给接近目标位置时减速并检查位置公差范围G62：自动拐角倍率G63：攻牙方式G64：正常切削方式，切削进给接近目标位置时不减速，以及切削段与段之间不减速G65：宏程序调用G66：宏程序模态调用G67：宏程序模态调用取消G68：坐标旋转,格式：G17：G68 X_ Y_ R_G18：G68 X_ Z_ R_G19：G68 Y_ Z_ R_G69 坐标旋转取消G73：多级钻削循环G74：攻左旋螺纹循环G76：精镗循环（定向偏心退刀）G80：取消固定循环G81：单级钻削循环G82：单级钻削循环（实现孔底停留或延时）G83：多级钻削循环G84：攻右旋螺纹G85：镗削循环G86：镗削循环G87：反镗循环G88：镗削循环G89：镗削循环G90：绝对指令G91：相对指令G92：设定工件坐标系G98：固定循环后退时退回起点G99：固定循环后退时退回点（R点在固定循环中设定）3. 常用M代码解释M00：程序无条件停止M01 ：程序条件停止M02 ：程序结束M03 ：主轴正转M04 ：主轴反转M05 ：主轴停止M08 ：开外冷M09 ：关所有冷却M26 ：开内冷M30 ：程序结束并返回到程序开头M84 ：检查托盘1M95：检查托盘2M98 ：调用子程序M99 ：返回主程序M135：刚性攻牙M417：机床托盘1检查M418：机床托盘2检查M419：机床托盘检查结束M433：刀具断刀检测M462：托盘号传送4. 常用算术加法：#i=#j+#k减法：#i=#j-#k乘法：#i=#j*#k除法：#i=#j/#k正弦：#i=SIN[#j]反正弦：#i=ASIN[#j]余弦：#i=COS[#j]反余弦：#i=ACOS[#j]正切：#i=TAN[#j]反正切：#i=ATAN[#j]平方根：#i＝SQRT[#j]绝对值：#i＝ABS[#j]舍入：#i＝ROUND[#j]上取整：#i＝FIX[#j]下取整：#i＝FUP[#j]自然对数：#i＝LN[#j]指数函数：#i＝EXP[#j]或：#i＝#jOR#k异或：#i＝#jXOR#k与：#i＝#AND#k从BCD转为BIN：#i＝BIN[#j]从BIN转为BCD：#i＝BCD[#j]5. 逻辑运算符EQ：等于NE：不等于GT：大于GE：小于或等于LT：小于6. 程序转移和循环无条件转移：GOTO条件转移：IF [条件表达式]IF [条件表达式] GOTO n，如果条件满足，则跳转至程序段nIF [条件表达式] THEN，如：IF [#I=#J] THEN #K=07. 循环语句WHILE [条件表达式] Dom (m=1,2,,3)…ENDm如果条件满足则执行Dom至ENDm之间的程序(直到条件不满足)，否则转而执行ENDm后面的程序。

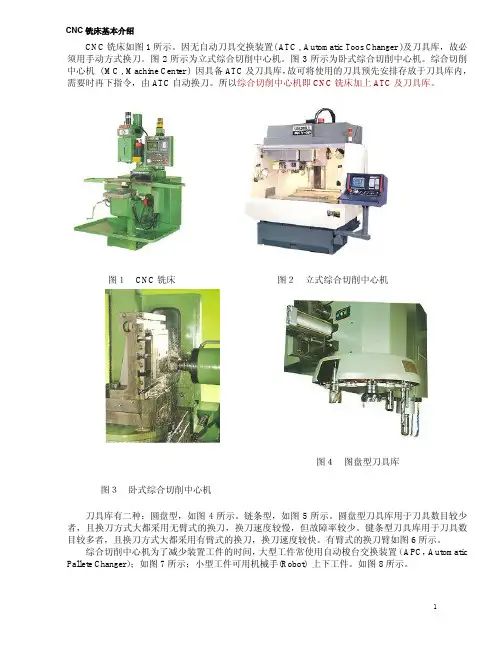

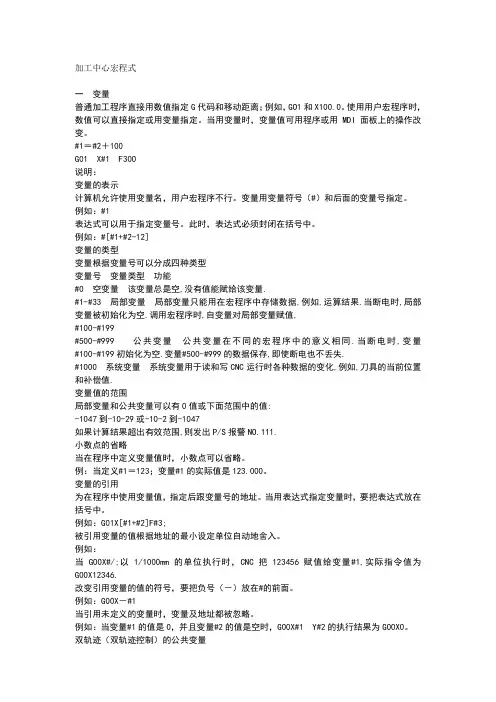

加工中心宏程式一变量普通加工程序直接用数值指定G代码和移动距离；例如，GO1和X100.0。

使用用户宏程序时，数值可以直接指定或用变量指定。

当用变量时，变量值可用程序或用MDI面板上的操作改变。

#1＝#2＋100G01 X#1 F300说明：变量的表示计算机允许使用变量名，用户宏程序不行。

变量用变量符号（#）和后面的变量号指定。

例如：#1表达式可以用于指定变量号。

此时，表达式必须封闭在括号中。

例如：#[#1+#2-12]变量的类型变量根据变量号可以分成四种类型变量号变量类型功能#0 空变量该变量总是空,没有值能赋给该变量.#1-#33 局部变量局部变量只能用在宏程序中存储数据,例如,运算结果.当断电时,局部变量被初始化为空.调用宏程序时,自变量对局部变量赋值,#100-#199#500-#999 公共变量公共变量在不同的宏程序中的意义相同.当断电时,变量#100-#199初始化为空.变量#500-#999的数据保存,即使断电也不丢失.#1000 系统变量系统变量用于读和写CNC运行时各种数据的变化,例如,刀具的当前位置和补偿值.变量值的范围局部变量和公共变量可以有0值或下面范围中的值:-1047到-10-29或-10-2到-1047如果计算结果超出有效范围,则发出P/S报警NO.111.小数点的省略当在程序中定义变量值时，小数点可以省略。

例：当定义#1＝123；变量#1的实际值是123.000。

变量的引用为在程序中使用变量值，指定后跟变量号的地址。

当用表达式指定变量时，要把表达式放在括号中。

例如：G01X[#1+#2]F#3;被引用变量的值根据地址的最小设定单位自动地舍入。

例如：当G00X#/;以1/1000mm的单位执行时，CNC把123456赋值给变量#1,实际指令值为G00X12346.改变引用变量的值的符号，要把负号（－）放在#的前面。

例如：G00X－#1当引用未定义的变量时，变量及地址都被忽略。

CNC加工中心程序编程代码大全常用地址符含义数控FANUC加工中心编程指令代码详解辅助功能M指令注：在一个程序段中只能有指令一个M指令，如果在一个程序中出现两个或两个以上的M 指令时，则只有最后一个M指令有效，其余无效！其他指令（1）F—进给速度指令F及后面的若干数字表示，当指令为G94单位是mm/min，当指令为G95单位是mm/r。

（2）S—主轴转速指令S及后面的若干数字表示，单位是r/min。

（3）T—刀具指令T及后面的三位数字表示，表示刀号。

（4）H和D—刀具长度补偿值和刀具半径补偿值H和D及其后面的三位数字表示，该三位数字为存放刀具补偿量地存储器地址（番号）。

G指令代码详解一、机床功能设定1、G53—选择机床坐标系格式：G53 X Y Z ；（X Y Z为机床坐标值）注：当指定G53指令时，就清除刀具的半径补偿、刀具长度补偿和刀具偏值，一般在换刀是指定Z轴。

2、G54～G59—选择工件坐标系注：电源接通并返回参考点后，系统自动选择G54。

3、G54.1 P1～P48—选择附加工件坐标系4、G52—局部坐标系格式:G52X Y Z ；格式含义：为了编程的方便设定工件坐标系的子坐标系，G52中的X Y Z的值是工件坐标系G54～G59中的位置坐标。

取消局部坐标系——G52 X 0 Y 0 Z 0 ；注：当指令G52局部坐标系或取消局部坐标系时就取消了刀具长度补偿、刀具半径补偿等刀具偏值，在后续的程序中必须重新设置指定刀具长度补偿、刀具半径补偿等刀具偏值。

5、G90—绝对编程绝对编程是刀具移动到距离工件坐标系原点的某一位置。

6、G91—增量编程增量编程刀具移动的距离是以前一点为基准计算，是前一点的增量。

7、G21—毫米输入 G20—英寸输入8、G16—启用极坐标指令 G15—取消极坐标指令二、插补功能指令1、G00—快速定位指令格式：G00 X Y Z ；格式含义：G00指令使刀具以点位控制方式从刀具当前点以最快速度运动到另一点。

操作者必须熟悉加工中心操作使用手册和机床性能，并有实际操作的经验，熟悉加工工艺流程，才具备操作CNC加工中心的资格。

一、开机前准备：1.机床在每次开机或机床按急停复位后，首先回机床参考零位（即回零），使机床对其以后的操作有一个基准位置。

2.装夹工件：3.工件装夹前要先清洁好各表面，不能粘有油污、铁屑和灰尘，并用锉刀（或油石）去掉工件表面的毛刺。

4.装夹用的夹具等高铁一定要经磨床磨平各表面，使其光滑、平整。

码铁、螺母一定要坚固，能可靠地夹紧工件，对一些难装夹的小工件可直接夹紧在虎钳上。

5.机床工作台应清洁干净，无铁屑、灰尘、油污。

6.锁板加工时，垫铁一般放在工件的四角，对跨度过大的工件须要在中间加放等高垫铁，以防止变形。

7.根据图纸的尺寸，使用卡尺检查工件的长宽高是否合格。

8.装夹工件时，根据编程作业指导书的装夹摆放方式，要考虑避开加工的部位和在加工中刀头可能碰到夹具的情况。

9.工件摆放在垫铁上以后，就要根据图纸要求对工件基准面进行拉表，工件长度方向误差小于0.02mm，顶面X、Y方向水平误差小于0.05mm。

对于已经六面都磨好的工件要校检其垂直度是否合格。

10.工件拉表完毕后一定要拧紧螺母，以防止装夹不牢固而使工件在加工中移位的现象。

11.再拉表一次，确定夹紧好后误差不超差。

12.工件碰数：对装夹好的工件可利用碰数头进行碰数定加工参考零位，碰数头可用光电式和机械式百分表三种，碰边方法有分中碰数和单边碰数两种，分中碰数步骤如下：碰数方法：光电式静止，机械式转速450~600rpm。

一、光电式：分中碰数手动移动工作台X轴，使碰数头碰工件一侧面，当碰数头刚碰到工件使红灯亮时，就设定这点的相对坐标值为零；再手动移动工作台X轴使碰数头碰工件的另一侧面，当碰数头刚碰上工件时记下这时的相对坐标。

二.机械式：分中碰数手动移动工作台X轴，使碰数头碰工件一侧面，当碰数头与工件发生偏心时，就设定这点的相对坐标值为零；再手动移动工作台X轴使碰数头碰工件的另一侧面，当碰数头与工件发生偏心时记下这时的相对坐标三.百分表：对于特殊工件无法使用前两种时，首先把百分表固定在主轴上一点，以此点为圆心，百分表力臂为半径，手动旋转主轴，并移动X轴到合适的位置，使百分表表针分别在工件左边和右边显示相同的数，以取得其中心数。
