焊接钢管敷设、明管敷设

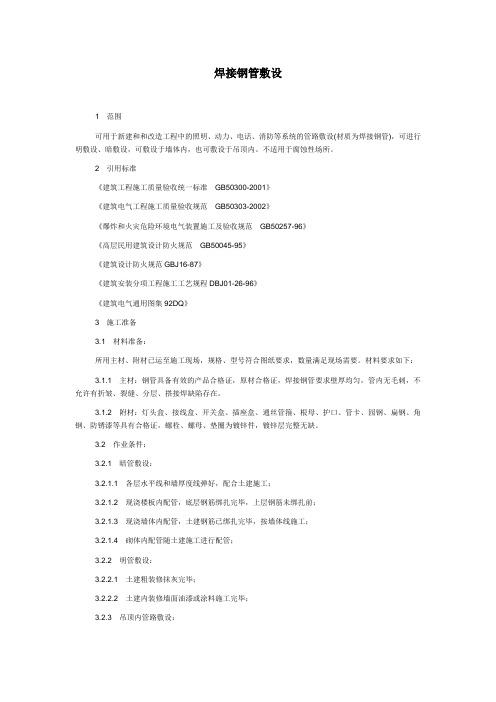

焊接钢管敷设1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为焊接钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。

不适用于腐蚀性场所。

2引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《爆炸和火灾危险环境电气装置施工及验收规范GB50257-96》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，焊接钢管要求壁厚均匀，管内无毛刺，不允许有折皱、裂缝、分层、搭接焊缺陷存在。

3.1.2附材：灯头盒、接线盒、开关盒、插座盒、通丝管箍、根母、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具套丝机、套丝板、压力案子、液压煨管器、煨管器、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

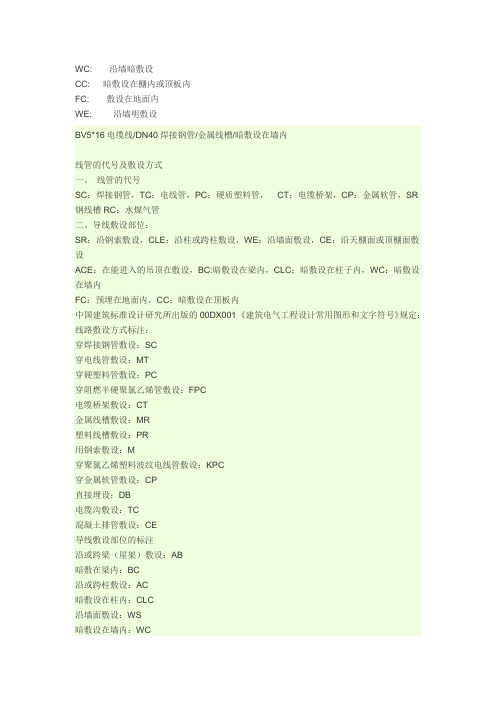

WC: 沿墙暗敷设CC: 暗敷设在棚内或顶板内FC: 敷设在地面内WE: 沿墙明敷设BV5*16电缆线/DN40焊接钢管/金属线槽/暗敷设在墙内线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

交底内容：一、施工准备（1）作业条件：墙体龙骨施工完成，吊顶内配管应配合吊顶施工前进行，并确定线管的走向、弹出实际位置，在有大型吊灯的位置应放好预埋件，管路在顶板上及墙内的甩口位置应准确。

二、工艺流程熟悉图纸测量管路预制加工管弯、支架、吊架管路敷设变形缝处理连接盒箱。

三、质量要求1、明配管弯曲半径一般不小于管外径的6倍，如有一个弯时，可不小于管外径的4倍。

2、吊顶内管路敷设的管材按设计要求正确选用，不能上人的固定封闭吊顶按暗装配管敷设，这些部位除灯具自身的接线盒外，不应装设接线盒，由于线路分支等必须加盒时，应考虑在检修孔旁边，吊顶内装设的接线盒必须单独固定，其朝向应便于检修和接线。

3、吊顶内管路穿过建筑伸缩缝、沉降缝时应有补偿装置。

四、吊杆加工1、根据图纸灯具的重量选择吊杆的直径，如设计无要求时，一般吊杆的直径应不小于φ8的圆钢，支架不小于25*25*3mm角钢制作，按要求进行加工敷设，并进行防腐处理。

2、根据吊顶的标高距离截取吊杆的长度，吊杆的一端与角钢焊接，角钢一般为30*3，角钢一面钻φ8的螺栓孔，另一面与吊杆双面焊接，焊接的长度为30mm。

五、操作工艺1、熟悉图纸并结合其他专业图纸，经过综合考虑保持其他管路的安全距离，确定盒箱的正确位置及管路的敷设部位和走向，以及在不同方向进出盒箱的位置。

2、管路、盒的测量放线：按照管路横平竖直的原则，沿管路的垂直和水平方向敷设，根据设计吊顶内标高高度，测定线盒的正确位置，把管路的垂直、水平走向弹出线，按照安装标准规定的固定点间距尺寸计算确定吊件的具体位置，并注意与其他管路相互间的最小距离。

3、固定的距离应均匀，管卡与终端、转弯中点两侧或接线盒两端的距离为150mm-250mm。

吊件的间距（JDG20为1000mm，JDG25为1500mm、焊管SC32为不大于2000mm），并用专用管卡进行固定。

4、JDG镀锌钢管一般采用手板煨管器，煨管器应根据管子直径选用，不能以大代小，更不能以小代大，煨管时把煨管器套在管子需要弯曲部位（即弯曲点），用脚踩住管子扳动煨管器手柄，稍加一定的力，使管子略有弯曲，然后逐点向后移动煨管器，重复前次动作直至弯曲部位的后端，使管子逐步煨出所需要的弯曲角度。

室内配管工程施工方法一、施工准备1、暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板，柱内配管在底层钢筋绑扎完后而上层钢筋未绑扎前进行，根据施工图尺寸位置配合施工。

2、明管敷设：采用胀管安装，必须在土建抹灰后进行。

3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件、支吊架。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板弹出实际实际位置。

4、管内穿线：配管工程或线槽安装工程配合土建施工完毕。

二、施工方法：1、工艺流程：（1）暗管敷设：PVC电线管揻弯、节管→测定箱盒位置→稳住箱盒→管路粘接→配合现浇混凝土配管→管口保护（2）明管、吊顶内管路敷设：预制加工管弯、支架→箱、盒测位→支、吊架固定（胀管法）→箱、盒固定→管路连接（3）管内穿线：扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测。

2、暗管敷设：（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。

（2）根据设计图和现场情况加工好各种盒、箱、管弯。

管子断口处应平齐不歪斜，刮锉光滑，无毛刺。

（3）以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。

（4）管路主要用专用胶水粘接。

上好管箍后，管口应对严。

（5）管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时30m；有一个弯时，20m；有二个弯时，15m；有三个弯时8m。

（6）盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。

管口入盒、箱，暗配管采用杯疏（纳子）固定在盒棱边上，管口露出盒、箱应小于5mm。

（7）将堵好的盒子固定后敷管，管路每隔1m左右用铅丝绑扎牢。

3、明管敷设：（1）明配管弯曲半径一般不小于管外径6倍，如有一个弯时应不小于管外径的4倍。

（2）根据设计首先测出盒箱与出线口的准确位置，然后按照安装标准的固定点间距要求确定支、吊架的具体位置，固定点的距离应均匀，管卡与终端、转弯中点、电气器具或箱盒边缘的距离为150~500mm，钢管中间管卡的最大距离：Ø15~ Ø20时为1.5m，Ø25~ Ø32时为2m。

线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

钢制电线导管敷设工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2013《建筑电气工程施工质量验收规范》GB50303-20151、范围本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。

2、施工准备2.1材料要求：2.1.1焊接钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。

2.1.2使用管箍连接时。

丝扣清晰不乱扣，两端管口光滑无毛刺，并有产品合格证。

2.1.3锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。

2.1.4护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。

2.1.5铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。

2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

2.1.9其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。

2.2主要机具：2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。

2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。

2.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。

2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。

2.3作业条件：2.3.1暗管敷设：2.3.1.1各层水平线和墙厚度线弹好，配合土建施工。

2.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。

钢管敷设工艺钢管是一种广泛应用于建筑、工业和市政工程中的重要材料，其敷设工艺对于项目的安全性和持久性至关重要。

本文将介绍钢管敷设的工艺流程以及相关注意事项。

一、材料准备在进行钢管敷设之前，需要准备以下材料：1. 钢管：根据工程要求选择适当的规格和材质的钢管。

2. 弯头和三通等管件：根据管道设计需要选择和准备相应的管件。

3. 焊接材料：包括焊接电极、焊接剂和涂层材料等。

4. 通气和排气设备：包括放气阀、压力表和检测设备等。

二、施工准备在进行钢管敷设之前，需要进行以下施工准备工作：1. 清理施工现场：清除施工区域内的杂物和障碍物，确保施工场地干净和安全。

2. 标志和测量：根据设计要求，在施工场地内标记出管道的位置和长度，并进行测量和记录。

3. 搭建支架和脚手架：根据需要，在施工区域内搭建支架和脚手架，以便于安装和固定钢管。

三、钢管敷设1. 钢管切割：根据设计要求，使用钢管切割机等工具将钢管切割成适当的长度。

2. 钢管配件安装：按照设计要求，在钢管的两端安装相应的配件，如弯头、三通等。

3. 钢管固定：使用焊接等方法，将钢管和配件固定在支架上，并保证其垂直度和水平度。

4. 焊接连接：根据设计要求，采用埋弧焊接、气体保护焊接等方法进行钢管的连接。

5. 检查和测试：在钢管敷设完成后，进行系统的检查和测试，确保管道的质量和安全性。

四、安全注意事项在进行钢管敷设工艺时，需要注意以下安全事项：1. 使用合适的个人防护装备：包括头盔、手套、防护眼镜等，确保施工人员的安全。

2. 注意防火防爆：钢管敷设过程中，应注意防止火花和明火接触，避免引发火灾或爆炸事故。

3. 检查气体泄漏：在敷设过程中，要定期检查气体泄漏情况，确保施工场地的安全。

4. 注意施工操作：施工人员应严格按照工艺要求进行操作，避免操作不当引发事故。

综上所述，钢管敷设工艺是一项复杂而重要的工程环节，其正确施工将保证管道的质量和使用寿命。

施工人员在进行钢管敷设时应严格按照工艺要求进行操作，并注意安全事项，确保施工过程的安全和高效。

焊接钢管施工工艺1.范围本工艺标准适用于建筑电气安装工程中照明、动力配线的焊接钢管暗敷设、明敷设、吊顶内、隔墙内等敷设工程。

2.焊接钢管敷设2.1.焊接钢管材质要求2.1.1.外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；锁紧螺母外形完好、丝扣清晰、无翘曲变形等缺陷，应具有产品材质单和合格证。

2.1.2.钢管的内外壁均应做防腐处理；钢管在混凝土中敷设时，外壁不做防腐处理，但应除锈：焊接钢管内壁应采取防锈措施并且在刷防锈漆之前，应先检查及清理钢管内的毛刺，刷过防腐漆的钢管外表层完整，无剥落现象；室外埋地敷设的导管，埋深不应小于0.7m; 壁厚小于等于2mm的钢导管不应埋于室外土壤中。

焊接钢管2.1.4.锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。

2.1.5.护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。

2.1.6.铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，承耳厚度不得小于1.5mm，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证。

2.1.7.面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，并有产品合格证。

2.1.8.圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

2.1.9.螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

2.1.10.其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。

2.2.主要机具2.2.1 煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。

2.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。

2.2.3 铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋等。

2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。

2.3.作业条件2.3.1 暗管敷设：（1）各层水平线和墙厚度线弹好，配合土建施工。

1.总则1。

1适用范围适用于照明与动力配线的钢管明、暗敷设及吊顶内和轻质隔墙内钢管敷设工程。

1。

2编制参考依据《建筑电气工程施工质量验收规范》GB 50302—20022。

施工准备2。

1技术准备2.1。

1熟悉图纸,了解设计意图，注意图纸提出的施工要点。

2。

1。

2确定施工方法，编制施工技术措施。

2。

1.3施工前认真听取工程技术人员的技术交底。

清楚技术要求、技术标准和施工方法.2。

2材料要求2.2.1镀锌钢管壁厚均匀无劈裂、砂眼、棱刺和凹扁现象，除镀锌管以外其它的管材内外壁应做除锈防腐处理。

埋入砼中的管外壁可不做防腐,但应做除锈，内壁做防腐处理。

2.2.2铁制灯头、开关接线盒等盒壁厚度不小于1.2㎜,无变形开焊。

2.2。

3面板、盖板的规格、孔距应与盒配套，外形完整无损。

2。

2.4各种型钢应符合要求,镀锌层完整无损。

2。

2.5螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。

2.2.6其它材料、铁丝、电焊条、防锈漆等无过期变质现象，钢管配管工程中严禁用塑料及木制盒。

2.3主要机具2.3。

1弯管器、弯管机、开孔器。

2.3。

2管子压钳、套丝机或套丝器。

2.3。

3钢锯弓、锯条、切管器、卷尺、管钳。

2。

3.4圆钉、绞刀、钢丝刷、毛刷、钢丝。

2。

3.5手锤、凳子、工具袋、人字梯。

2。

4作业条件2。

4.1暗管敷设（1）敷设管路时需与土建主体工程密切配合施工，由土建主体施工人员给出建筑标高线。

(2）现浇砼内配管在底层钢筋绑扎好后，根据施工尺寸和位置配合土建施工。

（3）随墙(砌体）配合立管施工。

(4）随大模板现浇砼墙配管，钢筋网片绑扎完毕后，按墙体线配管。

2。

4。

2明管敷设（1)配合土建结构安装好预埋件.（2）采用胀管安装时，必须在抹灰后进行。

（3）配合土建，内装修完后进行明配管。

2。

4。

3吊顶内或隔墙板内管路敷设(1)结构施工时，安装好预埋件.(2）内部装修时,配合土建作好灯位及电气器具位置的预留.3.施工工艺3.1工艺流程3。
