电器期末试卷及答案

职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷A卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2mA的电流，试问电阻两端的电压是（）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。

A、125B、250C、500D、10004、某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（）。

A、700VAB、100VAC、500VAD、-100VA5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、若交流电路的电流相位比电压相位超前，则电路成（）A.电阻性B．电感性C．电容性 D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。

A.380/3VB.380/3VC.380/2VD.380V9、我国通常应用的交流电工频为（）Hz。

A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。

A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、理想二极管的反向电阻为（）。

A、零B、无穷大C、约几千欧D、以上都不对13、就放大作用而言，射极输出器是一种 ( )。

A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

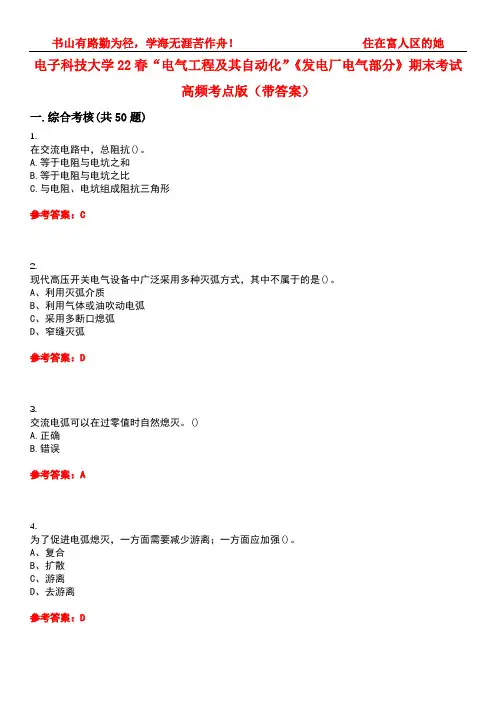

电子科技大学22春“电气工程及其自动化”《发电厂电气部分》期末考试高频考点版（带答案）一.综合考核(共50题)1.在交流电路中，总阻抗()。

A.等于电阻与电坑之和B.等于电阻与电坑之比C.与电阻、电坑组成阻抗三角形参考答案：C2.现代高压开关电气设备中广泛采用多种灭弧方式，其中不属于的是()。

A、利用灭弧介质B、利用气体或油吹动电弧C、采用多断口熄弧D、窄缝灭弧参考答案：D3.交流电弧可以在过零值时自然熄灭。

()A.正确B.错误参考答案：A4.为了促进电弧熄灭，一方面需要减少游离；一方面应加强()。

A、复合B、扩散C、游离D、去游离参考答案：D5.能源按能否再生分为可再生能源和()。

A、二次能源B、新能源C、非再生能源D、含能体能源参考答案：C6.变压器油粘度增加，对变压器散热效果()。

A、变好B、变差C、变化不大参考答案：B7.不可修复元件的()简记MTTF。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：D8.一般三项电源，通常都连成()。

A、三角形或星形B、V型C、Z型参考答案：A9.一个元件的预定时间t内和规定条件下执行规定功能的概率，称为()。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：A10.交流电A、B、C三相涂刷相色依次是()A、黄绿红B、黄红绿C、红绿黄D、绿红黄参考答案：A11.()需要附加一套励磁系统。

A.同步电动机B.鼠笼式异步电动机C.绕线式异步电动机D.步进电动机参考答案：A12.单位时间内，电流所做的功称为()A、电功率B、无功率C、视在功率D、有功功率加无功功率。

参考答案：A13.变压器的变比是()。

A、高、低压绕组的匝数比B、空载时高、低压侧额定电压之比C、额定负载时，高、低压侧额定电压之比参考答案：B14.在变压器中性点装设消弧线圈的目的是()。

A、提高电网电压水平B、限制变压器故障电流C、补偿网络接地时的电容电流参考答案：C15.变压器油的颜色应是()。

《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。

职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷B卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2uA的电流，试问电阻两端的电压是（）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。

A、125B、250C、500D、10004、电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（）A．1kΩB．101kΩC．200kΩD．201kΩ5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、在电感元件的交流电路中，电压和电流的相位（）A.相同 B．电压的相位比电流的相位超前90°C．电压的相位比电流的相位落后90° D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。

A.380/3V D.380V9、我国通常应用的交流电工频为（）Hz。

A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。

A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、二极管两端加上正向电压时（）A 一定导通B 超过死区电压才导通C 超过0.7V才导通D 超过0.3V才导通13、就放大作用而言，射极输出器是一种 ( )。

A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

20级汽修题库《电工电子技术》（2020-2021-2）学期《电工电子技术基础》课程20级汽修题库适用于20汽修51.52.53班您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________1. 1．在多级放大电路的级间耦合中，低频电压放大电路主要采用（）耦合方式。

[单选题] *A)阻容(正确答案)B)直接C)变压器D)电感2. 2．如果一直线电流的方向由北向南，在它的上方放一个可以自由转动的小磁针，则小磁针的N极偏向（）。

[单选题] *A)西方(正确答案)B)东方C)南方D)北方3. 3．根据电磁感应定律e= -N×(ΔΦ/Δt)求出的感应电动势，是在Δt这段时间内的（） [单选题] *A)平均值(正确答案)B)瞬时值C)有效值D)最大值4. 4．在线圈中的电流变化率一定的情况下，自感系数大，说明线圈的（）大。

[单选题] *A)磁通B)磁通的变化C)电阻D)自感电动势(正确答案)5. 5．电感为0.1H的线圈，当其中电流在0.5秒内从10A变化到6A时，线圈上所产生电动势的绝对值为（） [单选题] *A)4VB)0.4VC)0.8V(正确答案)D)8V6. 6．互感器线圈的极性一般根据（）来判定。

[单选题] *A)右手定则B)左手定则C)楞次定律D)同名端(正确答案)7. 11．一般要求模拟放大电路的输入电阻（） [单选题] *A)大些好，输出电阻小些好(正确答案)B)小些好，输出电阻大些好C)和输出电阻都大些好D)和输出电阻都小些好8. 14．多谐振荡器是一种产生（）的电路。

[单选题] *A)正弦波B)锯齿波C)矩形脉冲(正确答案)D)尖顶脉冲9. 15．寄存器主要由（）组成 [单选题] *A)触发器B)门电路C)多谐振荡器D)触发器和门电路(正确答案)10. 16．电子设备防外界磁场的影响一般采用（）材料作成磁屏蔽罩 [单选题] *A)顺磁B)反磁C)铁磁(正确答案)D)绝缘11. 17．小型变压器的绕制时，对铁心绝缘及绕组间的绝缘，按对地电压的（）倍来选用 [单选题] *A)1.5B)2(正确答案)C)3D) 412. 18．已知某台电动机电磁功率为9千瓦，转速为n=900转|分，则其电磁转距为（）牛.米 [单选题] *A)10B)30C)100(正确答案)D)300/π13. 19．反映式步进电动机的转速n与脉冲频率（） [单选题] *A)f成正比(正确答案)B)f成反比C)f2 成正比14. 32. 共发射极偏置电路中，在直流通路中计算静态工作点的方法称为（）。

《电力拖动》期末试卷（含答案）一填空：（每题1分）1、常用低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。

2、熔断器是由( )和( )两部分组成的。

3、主电路是（）电流通过电路。

4、（）和（）统称电气的联琐控制。

5、接触器的触头有（）和( ) 两种。

6直流电机由（）（）（）等三大部件组成。

7我国三相四线制低压电源是三相交流异步电机电源，其线电压为( )V相电压为( )V频率为( )HZ。

二判断：（每题1分）1熔断器在电路中既可作短路保护，又可作过载保护。

（）2电气原理图绘制中，不反映电器元件的大小。

（）3熔断器的额定电流大于或等于熔体额定电流。

（）4电动机采用制动措施的目的是为了停车平稳。

（）5电动机的额定转速越高越好。

（）6电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。

（）7开关电器在所有电路都可直接接负载。

（）8接触器按主触点通过电流的种类分为直流和交流两种。

（）9检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（）10电动机采用制动措施的目的是为了迅速停车。

（）11电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰（）12正确选用和使用低压电器元件对电器安全运行是极其重要的。

（）13为了保证电磁铁可靠吸合，电磁吸力特性与反力特性须配合好（）14正在运行的三相异步电动机突然一相断路，电动机会停下来。

（）15.交流接触器通电后如铁心吸合受阻，将导致线圈烧毁。

（）三选择：（每题1分）1、下列元件中，开关电器有。

A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有。

A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是。

A、控制行程B、控制速度C、短路或严重过载D、弱磁4、交流接触器作用是。

A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路5、下面不是接触器组成部分。

20-21-1 19级《汽车电气设备构造与维修》期末试卷19级《汽车电气设备构造与维修》试卷本卷适用班级：19汽修51、52、53班级考试形式：闭卷考试时间：45分钟班级_______________ 姓名_______________ 学号______________一、单选题（每题1分，共40分）基本信息：[矩阵文本题] *1. 汽车电源系统包括蓄电池、（）、电压调节装置等。

（）。

[单选题] *A、起动机B、发电机(正确答案)C、电动刮水器D、电动门窗2. 交流发电机产生磁场的装置是（）。

[单选题] *A、定子B、转子(正确答案)C、电枢D、整流器3. 当发动机起动不着火时，下列说法哪个是错错误的（）。

[单选题] *A、可能是蓄电池容量低B、可能是无高压电C、可能是不来油D、可能是发电机有故障(正确答案)4. 小型乘用车的电气设备额定电压为（）V。

[单选题] *A、12(正确答案)B、6C、24D、485. 蓄电池与发电机两者在汽车上的连接方法是（）。

[单选题] *A、串联连接B、并联连接(正确答案)C、各自独立D、以上都不对6. （）是指在充电过程中，充电电流保持不变的充电方法。

[单选题] *A、恒压充电B、初充电C、脉冲快速充电D、恒流充电(正确答案)7. （）的功用是产生感应电动势。

[单选题] *A、定子(正确答案)B、转子C、整流器D、电刷8. 常见的单向离合器有（）、摩擦片式和弹簧式。

[单选题] *A、旋转式B、滚柱式(正确答案)C、刹车式D、电动势9. 点火系中附加电阻的作用为（）。

[单选题] *A、改善工作时的点火性能(正确答案)B、提高车速C、提高驾驶感受D、提高娱乐性10. 常见起动机驱动小齿轮与飞轮的接合是靠（）来完成的。

[单选题] *A、拨叉(正确答案)B、离合器C、轴承D、齿轮11. 汽车发动机常用的起动方式有（）起动和电力起动两种。

[单选题] *A、人力(正确答案)B、电力C、风力D、机械12. 以下关于电刷的描述不正确的是（）。

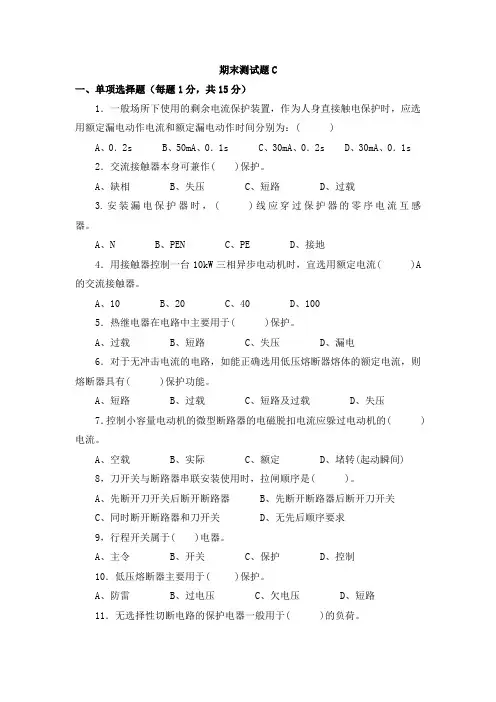

期末测试题C一、单项选择题（每题1分，共15分）1．一般场所下使用的剩余电流保护装置，作为人身直接触电保护时，应选用额定漏电动作电流和额定漏电动作时间分别为：( )A、0．2sB、50mA、0．1sC、30mA、0．2sD、30mA、0．1s2．交流接触器本身可兼作( )保护。

A、缺相B、失压C、短路D、过载3.安装漏电保护器时，( )线应穿过保护器的零序电流互感器。

A、NB、PENC、PED、接地4．用接触器控制一台10kW三相异步电动机时，宜选用额定电流( )A 的交流接触器。

A、10B、20C、40D、1005．热继电器在电路中主要用于( )保护。

A、过载B、短路C、失压D、漏电6．对于无冲击电流的电路，如能正确选用低压熔断器熔体的额定电流，则熔断器具有( )保护功能。

A、短路B、过载C、短路及过载D、失压7．控制小容量电动机的微型断路器的电磁脱扣电流应躲过电动机的( )电流。

A、空载B、实际C、额定D、堵转(起动瞬间)8，刀开关与断路器串联安装使用时，拉闸顺序是( )。

A、先断开刀开关后断开断路器B、先断开断路器后断开刀开关C、同时断开断路器和刀开关D、无先后顺序要求9，行程开关属于( )电器。

A、主令B、开关C、保护D、控制10．低压熔断器主要用于( )保护。

A、防雷B、过电压C、欠电压D、短路11．无选择性切断电路的保护电器一般用于( )的负荷。

A．重要B．供电可靠性要求高C．供电连续性要求高D．不重要12．无填料封闭管式熔断器属于( )熔断器。

A．开启式B．防护式C．封闭式D．纤维管式13.对于频繁启动的异步电动机，应当选用的控制电器是( )。

A、铁壳开关B、低压断路器C、接触器D、转换开关14．对于频繁启动的异步电动机，应当选用的控制电器是( )。

A、铁壳开关B、低压断路器C、接触器D、转换开关15．与热继电器相比，熔断器的动作延时( )。

A、短得多B、差不多C、长一些D、长得多二、不定项选择题（每题2分，共10分）1.下列表述正确的是（）。

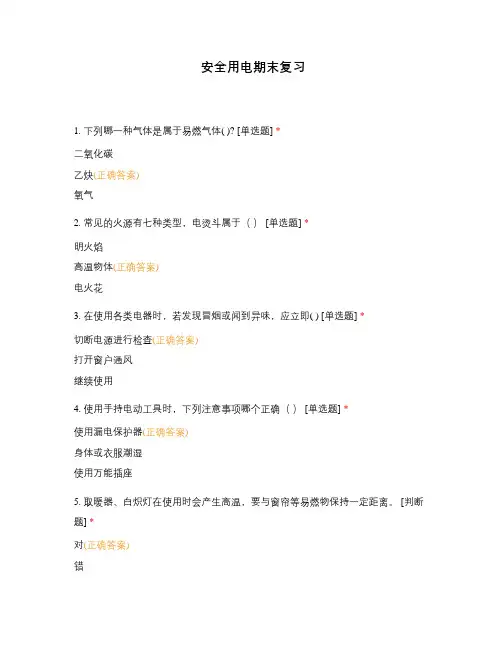

安全用电期末复习1. 下列哪一种气体是属于易燃气体( )? [单选题] *二氧化碳乙炔(正确答案)氧气2. 常见的火源有七种类型，电烫斗属于（） [单选题] *明火焰高温物体(正确答案)电火花3. 在使用各类电器时，若发现冒烟或闻到异味，应立即( ) [单选题] *切断电源进行检查(正确答案)打开窗户通风继续使用4. 使用手持电动工具时，下列注意事项哪个正确（） [单选题] *使用漏电保护器(正确答案)身体或衣服潮湿使用万能插座5. 取暖器、白炽灯在使用时会产生高温，要与窗帘等易燃物保持一定距离。

[判断题] *对(正确答案)错6. 取暖器、白炽灯在使用时会产生高温，要与窗帘等易燃物保持一定距离。

[判断题] *对(正确答案)错7. 移动某些非固定安装的电气设备时，可以不必切断电源 [判断题] *对错(正确答案)8. 人体触电应立即将触电者拉开,脱离电源。

[判断题] *对错(正确答案)9. 漏电保护器是指电气线路发生单相接地短路故障时会产生剩余电流，利用这种剩余电流来切断故障线路的保护装置。

[单选题] *对(正确答案)错10. 临时用电设备的外壳，必须接地或接零 [单选题] *对(正确答案)错11. 在运行生产装置具有火灾爆炸危险场所内一般不允许接临时电源。

[单选题] *对(正确答案)错12. 指电流通过人体时，使（）受到较为严重的损伤是( )。

[单选题] *内部组织、电击(正确答案)外部组织、电击头部、电击13. 指电流对人体（）造成的局部损伤是（）。

[单选题] *外部、电伤(正确答案)内部、电伤大脑、电伤14. 人体的不同部位分别接触到同一电源的两根不同相位的相线，电流从一根相线经人体流到另一要相线的触电现象，叫（）。

[单选题] *单相触电双向触电(正确答案)触电15. 如果人或牲畜站在距离高压电线落地点8-10米以内，就可能发生触电事故，这种触电叫做（）。

[单选题] *跨步电压触电(正确答案)单相触电双向触电16. 高压电弧触电是指人靠近高压线“高压带电体”，造成（）而触电。

共4页，第1页-------------------------------------密-----------------------封-----------------------线---------------------------------系部___________ 班级___________ 考场_________ 姓名______________ 学号_________（电工学）期末试卷(A ）一、 选择题:(共15小题，1-5每题 2 分，6-15每题 4分，共计50 分) 得分 评卷人1.下列各物理量中，不能用伏特衡量其大小的是______。

A ．电动势B ．电位C ．电位差D ．电功率2.描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。

A ．电量，库仑B ．电流，安培C ．电量，安培D ．电压，伏特3。

电流的实际方向与产生这一电流的电子运动方向______.A ．相同B ．相反C ．超前90°D ．在直流电制中，相反；在交流电制中，相同4。

直流两端网络如下列四图所示。

其中的U ＜0（V )，I ＞0(A ）,两端网络具有电源性质的是______.5。

下列关于电器额定值、实际值的说法正确的是______。

A ．额定值就是实际值B ．照明负载额定值就是实际值C ．电机额定值就是实际值D ．为保证设备的安全和寿命，实际值应该等于或小于额定值6。

如图所示，c 点电位V c =______V 。

A ．—2B ．2C ．12D ．—57。

如图,某局部电路，I 1=______A 。

A ．-1B ．4C ．5D ．-48.如图，U AB =______。

A ．0 VB ．25 VC ．—25 VD ．50 V9。

某直流电阻电路如图，已知V A =24 V ，E =12 V ，I E =2 A ，R 1=R 2= 4 Ω，则V B =______V .A ．8B ．-8C ．32D ．410。

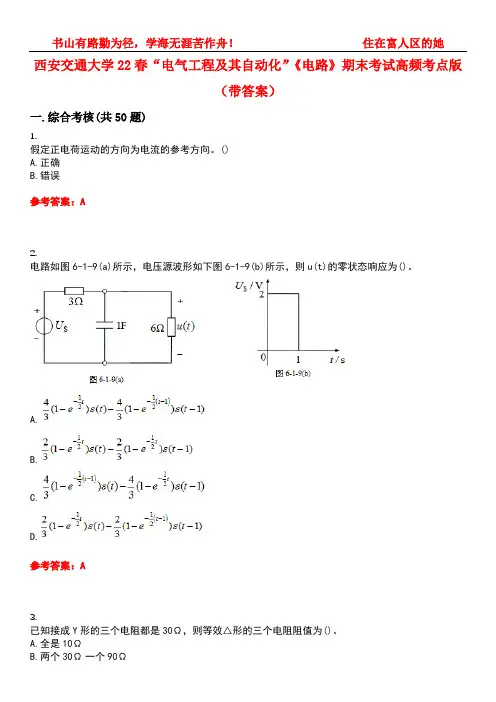

西安交通大学22春“电气工程及其自动化”《电路》期末考试高频考点版（带答案）一.综合考核(共50题)1.假定正电荷运动的方向为电流的参考方向。

()A.正确B.错误参考答案：A2.电路如图6-1-9(a)所示，电压源波形如下图6-1-9(b)所示，则u(t)的零状态响应为()。

A.B.C.D.参考答案：A3.已知接成Y形的三个电阻都是30Ω，则等效△形的三个电阻阻值为()。

C.全是90Ω参考答案：C4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为()。

A.50mAB.2.5mAC.250mA参考答案：A5.已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为()。

A.6VB.6VC.14V参考答案：B6.提高功率因数，可使负载中的电流减小，因此电源利用率提高。

()A、错误B、正确参考答案：A7.网孔都是回路，而回路则不一定是网孔。

()A、错误B、正确参考答案：B8.B、200ΩC、±200Ω参考答案：A9.并联电路的总电流超前路端电压时，电路应呈感性。

()A.正确B.错误参考答案：B10.图6-1-11所示电路中，若tA.B.C.D.0参考答案：A11.题2.4图所示为电感及其两端的电压波形，已知iL(0₋)=0，则t=2s时电感中储能WL等于()。

A、0B、1/2W参考答案：C12.某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为()。

A、220VB、311VC、380V参考答案：C13.电路如图6-1-7所示，电路原已达稳态，t=0时开关S由1合向2，则t≥0时为()。

A.B.C.D.参考答案：C14.应用基尔霍夫定律列写方程式时，可以不参照参考方向。

()A、错误B、正确15.正弦稳态电路中，电阻R与电感L并联，当角频率w升高时，则并联阻抗的模值减小。

()A、错误B、正确参考答案：B16.两个电路等效，即它们无论其内部还是外部都相同。

16机电低压电工期末考班级 [填空题] *_________________________________您的姓名： [填空题] *_________________________________1. 下列说法中，不正确的是（） [单选题] *A.规定小磁针的北极所指的方向是磁力线的方向B.交流发电机是应用电磁感应的原理发电的C.正弦交流电的周期与角频率的关系互为倒数(正确答案)2. 下列说法中，正确的是（） [单选题] *A.对称的三相电源是由振幅相同、初相依次相差120%的正弦电源连接组成的供电系统B.视在功率就是无功功率加上有功功率C.导电性能介于导体和绝缘体之间的物体称为半导体(正确答案)3. 下列说法中，正确的是（）。

[单选题] *A.右手定则是判定直导体做切割磁力线运动时所产生的感生电流方向(正确答案)B. PN 结正向导通时，其内外电场方向一致C.无论在任何情况下，三极管都具有电流放大功4. 电动势的方向是（） [单选题] *A、从正极指向负极B、从负极指向正极(正确答案)C、与电压方向相同5. 三相四线制的零线的横截面积一遍（）相线横截面积。

[单选题] *A.大于B.等于C.小于(正确答案)6. 载流导体在磁场中将会受到（）的作用。

[单选题] *A.电磁力(正确答案)B.磁通C.电动势7. 安培定则也叫（）。

[单选题] *A.左手定则B.右手定则C.右手螺旋法则(正确答案)8. 二极管的导电特性是（）导电。

[单选题] *A.三向B.双向C.单向(正确答案)9. 一般电器所标或仪表所指示的交流电压、电流的数值是（） [单选题] *A.最大值B.有效值(正确答案)C.平均值10. 三相对称负载接成星形时，三相总电流（） [单选题] *A.等于零(正确答案)B.等于其中一相电流的三倍C.等于其中一相电流11. 稳压二极管的正常工作状态是（）。

[单选题] *A.导通状态B.截止状态C.反向击穿状态(正确答案)12. 以下说法中，不正确的是（）。

2020--2021学年度上学期电工电子专业《电工电子技术与技能》期末考试试题1满分100分，考试时间60分钟．考试结束后，将本试卷和答题卡一并交回．选择题（每题2分，共100分）1.某电路的计算结果：I 1=2A,I 2= -3A,它表明 （ ）A 电流I 1与电流I 2方向相反B 电流I 1大于电流I 2C 电流I 2大于电流I 1D I 2的实际方向与参考方向相同2.R 1，R 2并联，R 1：R 2=3:4，电流I 1比I 2多4A ，则I 1等于 （ ）A 7AB 6AC 12AD 16A3.电源电动势是2V ，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是（ ）A 0,2VB 20A,2VC 20A,0D 0，04.当R=6Ω时，a,b 间的等效电阻为 （ ）A 1ΩB 3ΩC 1.5ΩD 6Ω5.有一个电压表其内阻为1.8K Ω，现在要将它的量程扩大为原来的10倍，则应（ ）A 18K Ω的电阻与电压表串联B 用180Ω的电阻与电压表并联C 用16.2K Ω的电阻与电压表串联D 用180Ω的电阻与电压表串联6.如图，R 1=3Ω，R 0=1Ω，要想让R 2的输出功率最大，则应调节R 2的阻值为 （ ）A 1Ω B3Ω C 4Ω D 2Ω第4题图7.如图，则ab 间的电压U ab 为 （ ）A -21VB 29VC 8VD 21V8.电路如图，U 等于 （ ）A 20VB 40VC -40VD OV9.如图所示，如果伏特表的示数为10V ，安培表的示数为0.1A ，则待测电阻的阻值R 为（ ）A 等于100ΩB 大于100ΩC 小于100ΩD 无正确选项10.欧姆表调零后，用“×10”挡测量一个电阻的阻值，发现指针偏转角度很小，下列说法和做法中正确的是 （ ）A 这个电阻发生断路现象B 这个电阻的阻值很大C 为测量得更准确些，应当换用“×1”挡，并且重新调零后进行测量D 为测得更准确些，应当换用“×100”档，并且重新调零后进行测量11. 某四色环电阻，两端加3V 电压时通过的电流为0.01A ，则其前三条色环的颜色顺序为（ ） A 橙黑黑 B 棕黑黑 C 橙黑棕 D 棕黑棕12.在电容充电过程中，相关物理量不变的是（ ）A 电容器的端电压B 充电电流C 电荷量D 电容13.如图所示的电路中，导体棒所受的安培力的方向为 （ ）第7题图A 竖直向下B 竖直向上C 水平向右D 水平向左14.如图，判断导线中的电流方向 （ ）A 垂直于纸面向里B 垂直于纸面向外C 水平向左D 水平向右15.为减小剩磁，电器的铁芯应采用（ ）A 硬磁材料B 软磁材料C 矩磁材料D 非磁材料16. 当穿过线圈的磁通发生变化时，线圈两端的感应电动势的大小与成正比。

期末测试题B一、单项选择题（每题1分，共15分)1、热继电器中双金属片的弯曲作用是由于双金属片（）。

A、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同2、黄绿相间的双色线，按电气规范只能用作（）。

A、火线B、零线C、接地线D、网络线3、在控制电路中，如果两个常开触点串联，则它们是（）。

A、与逻辑关系B、或逻辑关系C、非逻辑关系D、与非逻辑关系4、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是（）。

A、全为串联B、全为并联C、起动按钮并联，停止按钮串联D、起动按钮串联，停止按钮并联5、11kW以上的笼型电机，进行起动时应采取（）。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动6、直流电机如果不配置弱磁保护，则电机运行时发生弱磁会导致（）。

(B)A、电机过流烧毁B、电机过压绝缘击穿C、电网电压下降D、电机飞车事故7、分析电气控制原理时应当（）。

A、先机后电B、先电后机C、先辅后主D、化零为整8、电磁机构中衔铁可靠地被吸住的条件是（）。

A、电磁吸力大于弹簧反力B、电磁吸力等于弹簧反力C、电磁吸力小于弹簧反力D、以上都不是9、直流电磁结构为防止线圈过电压损坏，在电磁线圈两端（）A、并联放电回路 B 、串联放电回路C、不需要任何回路D、以上都不对10、三相异步电动机反接制动的优点是（）。

A、制动平稳B、能耗较小C、制动迅速D、定位准确11、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转12、欲使接触器KM1动作后接触器KM2才能动作，需要（）。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点13、三相笼形电动机采用星-三角降压起动，使用于正常工作时（）接法的电动机。
