常见心律失常的心电图识别

常见心律失常的心电图特征心电传导过程：窦房结→结间束→房室结→希氏束→左右束支→浦肯野氏纤维P波：代表左右心房的激动QRS波：代表心室肌的除极过程T波：代表心室肌的复极过程一、正常心电图特征：1、P波为窦性（ⅠⅡ avL导联为直立，avR导联倒立）2、P-R间期在3、心率每分钟60-100次4、P-P间距相差不超过二、常见心律失常的心电图特征1、窦性心动过缓：心率＜60次/分窦性心动过速：心率＞100次/分共同点：1）P波有规律的发生2）P-R间期＞3)每个P波后有QRS波群2、房性早搏：1）提前出现的P波，形态与P波不同2）QRS波群正常3）代偿间歇不完全3、阵发性室上性心动过速：3个或3个以上连续出现迅速的QRS波群，QRS波形态基本正常4、心房扑动：1）P波消失，代之以连续的锯齿状的F波（扑动波）2）波幅大小一致，间隔规则，不能全部下传，常以2:1或4:1下传,故心室律规则3)QRS波一般不增宽5心房颤动: 1)P波消失，代之以大小不等形态各异的f波（纤颤波）2）心室律（R-R间期）绝对不规则3）QRS波一般不增宽6、室性早搏：1）提前出现的宽大畸形的QRS波﹥2)T波方向与主波相反3）代偿间歇完全7、室性心动过速：连续3次以上快速的室性早搏,QRS波群宽大畸形8、心室颤动：P-QRS-T波群完全消失，出现大小不等，极不均匀的颤动波9、房室传导阻滞︰Ⅰ度房室传导阻滞：仅表现为P-R间期延长，＞,但无QRS波脱落Ⅱ度房室传导阻滞：Ⅰ型 P波规律出现，P-R间期逐渐延长，直至脱落QRS波群，周而复始，称文氏现象Ⅱ型 QRS有规律或不定时的脱落，能传下的P-R间期固定不变Ⅲ度房室传导阻滞:1)P波与QRS波群毫无相关性,各有各的节律2)P波频率明显高于QRS波频率3)QRS波群形态不定,可以正常或宽大畸形。

心律失常的识别与心电图波形的学习一、心电图的组成及各波段的测量组成：P波，P-R间期，QRS波群，S-T段，T波，U波，Q-T间期。

（1）P波：代表心房除极的电位变化。

在Ⅰ、Ⅱ、aVF、V4－V6导联直立，aVR导联向下。

P波宽度不超过0.11S。

P波振幅在肢体导联小于0.25mv，胸壁导联正向波小于0.15mv,呈双向波时其振幅的算术和不应超过0.2mv。

（２）P-R间期：从P波起点至QRS波群起点。

代表心房开始除极至心室开始降极的时间。

成年人的P-R间期为0.12-0.20S。

（３）QRS波群：代表心室肌除极的电位变化。

QRS时间多在0.06-0.10S，最宽不超过0.11S。

正常人V1、V2导联多呈rS型，V1导联的R波振幅一般不超1.0mv，S波振幅一般不超过1.5mv，最深不超过2.4mv。

V5、V6导联可呈qR、qRs、Rs或R型，R波振幅不超2.5mv，S波深度应在0.6mv以内。

在V3或V4导联，R波和S波的振幅大体相等，正常人的胸壁导联R波自V1-V6逐渐增高，S波逐渐变小。

RV5+SV1男性应小于4.0mv，女性应小于3.5mv。

（４）Q波：除ＡVR导联外，正常Q波振幅应小于同导联R波的1/4，其深度一般不超过0.3mv，宽度应小于0.04S。

（５）ST段：从ＱＲＳ的终末至T 波起点间的线段，代表心房缓慢复极过程。

正常ST段多为一等电位线，其时限为0.05-0.12S。

正常人在任一导联ST段下移不应超0.05mv，ST段上抬V1、V2导联不超过0.3mv，V3导联不超0.5mv，V4-V6和肢体导联不超过0.1mv。

（6）T波：T 波的方向大多和QRS波群主波的方向一致。

除Ⅲ、aVL、aVF、V1-V3导联外，T 波的振幅一般不应低于同导联R波的1/10，而在胸壁导联有时可高达1.2-1.5mv尚属正常。

（7）Q-T间期：从QRS波群起点至T波终点，代表心室除极和复极全过程所需的时间。

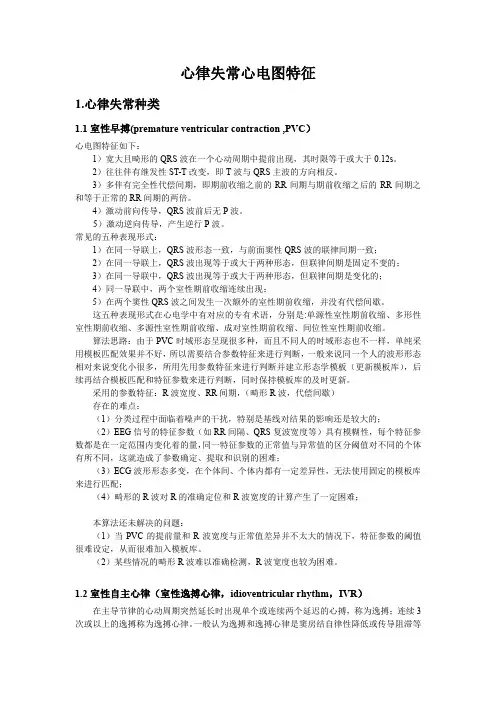

心律失常心电图特征1.心律失常种类1.1室性早搏(premature ventricular contraction ,PVC）心电图特征如下：1）宽大且畸形的QRS波在一个心动周期中提前出现，其时限等于或大于0.12s。

2）往往伴有继发性ST-T改变，即T波与QRS主波的方向相反。

3）多伴有完全性代偿间期，即期前收缩之前的RR间期与期前收缩之后的RR间期之和等于正常的RR间期的两倍。

4）激动前向传导，QRS波前后无P波。

5）激动逆向传导，产生逆行P波。

常见的五种表现形式：1）在同一导联上，QRS波形态一致，与前面窦性QRS波的联律间期一致；2）在同一导联上，QRS波出现等于或大于两种形态，但联律间期是固定不变的；3）在同一导联中，QRS波出现等于或大于两种形态，但联律间期是变化的；4）同一导联中，两个室性期前收缩连续出现；5）在两个窦性QRS波之间发生一次额外的室性期前收缩，并没有代偿间歇。

这五种表现形式在心电学中有对应的专有术语，分别是:单源性室性期前收缩、多形性室性期前收缩、多源性室性期前收缩、成对室性期前收缩、间位性室性期前收缩。

算法思路：由于PVC时域形态呈现很多种，而且不同人的时域形态也不一样，单纯采用模板匹配效果并不好，所以需要结合参数特征来进行判断，一般来说同一个人的波形形态相对来说变化小很多，所用先用参数特征来进行判断并建立形态学模板（更新模板库），后续再结合模板匹配和特征参数来进行判断，同时保持模板库的及时更新。

采用的参数特征：R波宽度、RR间期，（畸形R波，代偿间歇）存在的难点：（1）分类过程中面临着噪声的干扰，特别是基线对结果的影响还是较大的；（2）EEG信号的特征参数（如RR间隔、QRS复波宽度等）具有模糊性，每个特征参数都是在一定范围内变化着的量，同一特征参数的正常值与异常值的区分阈值对不同的个体有所不同，这就造成了参数确定、提取和识别的困难；（3）ECG波形形态多变，在个体间、个体内都有一定差异性，无法使用固定的模板库来进行匹配；（4）畸形的R波对R的准确定位和R波宽度的计算产生了一定困难；本算法还未解决的问题：（1）当PVC的提前量和R波宽度与正常值差异并不太大的情况下，特征参数的阈值很难设定，从而很难加入模板库。

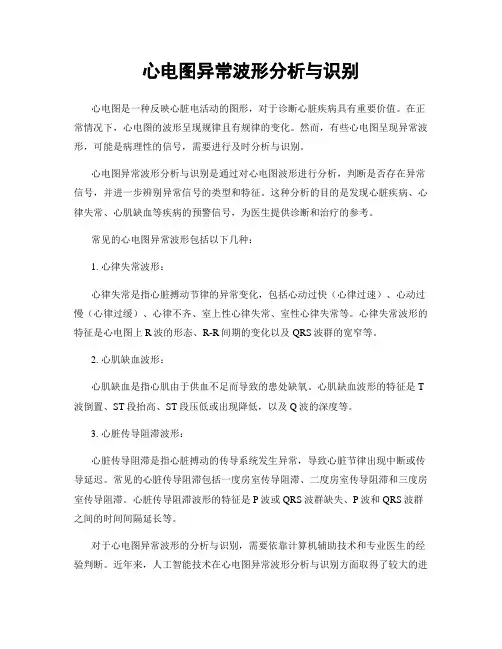

心电图异常波形分析与识别心电图是一种反映心脏电活动的图形，对于诊断心脏疾病具有重要价值。

在正常情况下，心电图的波形呈现规律且有规律的变化。

然而，有些心电图呈现异常波形，可能是病理性的信号，需要进行及时分析与识别。

心电图异常波形分析与识别是通过对心电图波形进行分析，判断是否存在异常信号，并进一步辨别异常信号的类型和特征。

这种分析的目的是发现心脏疾病、心律失常、心肌缺血等疾病的预警信号，为医生提供诊断和治疗的参考。

常见的心电图异常波形包括以下几种：1. 心律失常波形：心律失常是指心脏搏动节律的异常变化，包括心动过快（心律过速）、心动过慢（心律过缓）、心律不齐、室上性心律失常、室性心律失常等。

心律失常波形的特征是心电图上R波的形态、R-R间期的变化以及QRS波群的宽窄等。

2. 心肌缺血波形：心肌缺血是指心肌由于供血不足而导致的患处缺氧。

心肌缺血波形的特征是T 波倒置、ST段抬高、ST段压低或出现降低，以及Q波的深度等。

3. 心脏传导阻滞波形：心脏传导阻滞是指心脏搏动的传导系统发生异常，导致心脏节律出现中断或传导延迟。

常见的心脏传导阻滞包括一度房室传导阻滞、二度房室传导阻滞和三度房室传导阻滞。

心脏传导阻滞波形的特征是P波或QRS波群缺失、P波和QRS波群之间的时间间隔延长等。

对于心电图异常波形的分析与识别，需要依靠计算机辅助技术和专业医生的经验判断。

近年来，人工智能技术在心电图异常波形分析与识别方面取得了较大的进展。

通过使用深度学习和模式识别算法，研究人员可以将大量的心电图数据输入计算机模型，从中学习和挖掘出心电图异常波形的规律和特征，进一步提高识别的准确率和效率。

除了计算机辅助技术，医生的经验和专业知识仍然是心电图异常波形分析与识别的重要依据。

医生需要对心电图数据进行系统的观察和分析，结合患者的病史、临床表现和其他辅助检查结果，综合判断和确定心电图异常的类型和严重程度。

因此，医生的专业培训和经验积累对心电图异常波形分析与识别至关重要，计算机技术的应用只是辅助工具。
