无线发射/接收模块1.微型无线发射/接收模块4．射频发射模块/射频接收模块射频发射模块F05A F05B F05C (声表稳频)性能说明FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。

而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。

FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。

数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。

当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。

如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。

FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。

F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。

F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。

FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。

FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。

FO5用PT2262编码器加240mm 小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。

433mhz无线收发模块工作原理
433MHz无线收发模块是一种常见的无线通信模块，它主要利用433MHz频段的无线电波进行数据收发。

接下来，本篇文章将详细介绍433MHz无线收发模块的工作原理。

一、无线电波的原理
无线电波是电磁波的一种，在大气中传播速度与光速相当。

无线电波的特点是频率范围很宽，从低频的几十千赫兹到高频的几百千兆赫兹，可以用来传输各种信息。

同时，无线电波在传输过程中会发生衰减、折射和多径效应等等，因此在实际应用中需要针对不同情况进行合适的处理。

二、433MHz无线收发模块的原理
433MHz无线收发模块主要包括以下几个部分：射频接收电路、射频发射电路、中频放大电路、解调电路、控制接口等。

在数据传输过程中，发射端将数据信号送入高频振荡器产生射频信号，并通过天线将射频信号发射出去；接收端通过天线接收到射频信号后，经过中频放大和解调处理，将数据信号恢复出来，最终输出到控制接口。

三、应用场景
433MHz无线收发模块被广泛应用于无线遥控、无线传感器、智能家居、智能医疗和车载通信等领域。

例如，智能家居中可以使用
433MHz无线收发模块实现智能门铃、智能灯控、智能窗帘等功能；车载领域中可以将车辆控制器和车载电子设备通过433MHz无线收发模块进行数据传输。

总之，433MHz无线收发模块是一种简单、实用的无线通信模块，优点是传输距离远，使用方便，被广泛应用于各个领域。

10套起卖发射板主要参数工作频率:315M Hz工作电压:DC5V编码IC:PT2262脚位说明: GND VCC 10 11 12 13 GND为- VCC为+ 10 11 12 13 为信号输入接收板主要参数工作频率：315M工作电压：DC5V工作电流：≤3mA(5.0VDC)编码芯片：SC2272-T4(自锁)脚位说明:GND VCC D0 D1 D2 D3 VT灵敏度：优于-105dBm(50Ω)遥控距离：50-1000米（开阔地）接收模块的七根引脚分别为VT.D3、D2、D1、D0、VCC，GND,其中VCC为DC5V的供电端，GND 为接地端，VT端为解码有效输出端，只要发射器的数据码有输出，VT都能同步输出高电平；D3、D2、D1、D0是2272解码芯片的四位数据输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器的四位数据码输出一一对应。

接收模块不焊天线也能接收信号，为提高接收灵敏度，可以用一根长度约为23厘米的软导线直接焊接到天线孔处，图中RC 所指的是振荡电阻，接收模块和发射器的震荡电阻需要匹配才能工作，发射器可以用我店固定码四键遥控器或者带编码四路发射模块，如与其他发射器配套，则必须提供发射器相关参数。

下图是带解码的超再生接收模块等效电路图固定编码接收模块测试图（此图为原理图，以模块上的管脚位置为准，10、11、12、13即为上图中的D3、D2、D1、D0引脚）编码解码芯片PT2262/PT2272芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

433mhz无线收发模块工作原理433MHz无线收发模块是一种常见的无线通信模块，广泛应用于遥控器、无线门铃、无线报警器等领域。

本文将详细介绍433MHz无线收发模块的工作原理，包括其基本原理、硬件结构和通信过程等方面。

同时，还将探讨其应用领域和发展前景。

通过本文的阅读，读者将对433MHz无线收发模块有一个全面的了解。

第一章：引言引言部分介绍了433MHz无线收发模块的背景和意义。

同时指出了本文要讨论的问题，并提出了研究目标。

第二章：基本原理在基本原理部分，首先介绍了射频通信技术的基础知识，包括频率、波长等概念。

然后详细解释了433MHz频段在射频通信中的特点和优势。

接着介绍了调制解调技术在射频通信中的作用，并具体分析了AM调制技术在433MHz无线收发模块中的应用。

第三章：硬件结构硬件结构部分详细介绍了433MHz无线收发模块各个组成部分及其功能。

首先介绍了射频发射器和接收器的基本原理和结构。

然后对模块中的天线、滤波器、放大器、调制解调电路等关键部件进行了详细解释。

最后介绍了模块的供电和接口部分。

第四章：通信过程通信过程部分详细介绍了433MHz无线收发模块的工作流程。

首先介绍了发送端的工作流程，包括数据输入、调制过程和射频发射等环节。

然后介绍了接收端的工作流程，包括射频接收、解调过程和数据输出等环节。

最后对整个通信过程进行了总结。

第五章：应用领域应用领域部分探讨了433MHz无线收发模块在各个领域中的应用情况。

首先介绍了遥控器领域，包括家电遥控器、车载遥控器等应用场景。

然后介绍了无线门铃和无线报警器等安防领域中的应用情况。

最后还提及到其他一些领域中可能存在的应用场景。

第六章：发展前景发展前景部分对433MHz无线收发模块在未来可能面临的挑战和发展方向进行了展望。

首先分析了当前市场上的竞争格局和技术发展趋势。

然后提出了一些可能的技术改进方向，如提高通信距离、增加通信速率等。

最后对模块在物联网、智能家居等领域的应用进行了展望。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

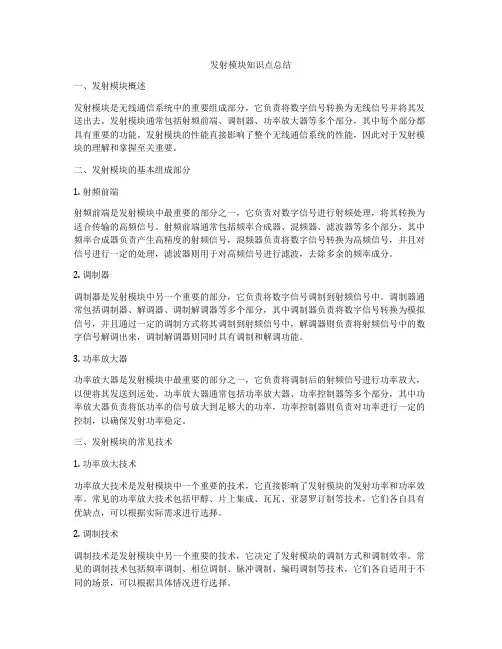

发射模块知识点总结一、发射模块概述发射模块是无线通信系统中的重要组成部分，它负责将数字信号转换为无线信号并将其发送出去。

发射模块通常包括射频前端、调制器、功率放大器等多个部分，其中每个部分都具有重要的功能。

发射模块的性能直接影响了整个无线通信系统的性能，因此对于发射模块的理解和掌握至关重要。

二、发射模块的基本组成部分1. 射频前端射频前端是发射模块中最重要的部分之一，它负责对数字信号进行射频处理，将其转换为适合传输的高频信号。

射频前端通常包括频率合成器、混频器、滤波器等多个部分，其中频率合成器负责产生高精度的射频信号，混频器负责将数字信号转换为高频信号，并且对信号进行一定的处理，滤波器则用于对高频信号进行滤波，去除多余的频率成分。

2. 调制器调制器是发射模块中另一个重要的部分，它负责将数字信号调制到射频信号中。

调制器通常包括调制器、解调器、调制解调器等多个部分，其中调制器负责将数字信号转换为模拟信号，并且通过一定的调制方式将其调制到射频信号中，解调器则负责将射频信号中的数字信号解调出来，调制解调器则同时具有调制和解调功能。

3. 功率放大器功率放大器是发射模块中最重要的部分之一，它负责将调制后的射频信号进行功率放大，以便将其发送到远处。

功率放大器通常包括功率放大器、功率控制器等多个部分，其中功率放大器负责将低功率的信号放大到足够大的功率，功率控制器则负责对功率进行一定的控制，以确保发射功率稳定。

三、发射模块的常见技术1. 功率放大技术功率放大技术是发射模块中一个重要的技术，它直接影响了发射模块的发射功率和功率效率。

常见的功率放大技术包括甲醇、片上集成、瓦瓦、亚瑟罗订制等技术，它们各自具有优缺点，可以根据实际需求进行选择。

2. 调制技术调制技术是发射模块中另一个重要的技术，它决定了发射模块的调制方式和调制效率。

常见的调制技术包括频率调制、相位调制、脉冲调制、编码调制等技术，它们各自适用于不同的场景，可以根据具体情况进行选择。

无线发射模块工作原理
无线发射模块是一种电子器件，可以将电信号转换为无线信号进行传输。

其主要工作原理可分为以下几个步骤：
1. 信号输入：无线发射模块通常通过外部接口接收来自其他设备的电信号。

这些电信号可以是音频信号、视频信号或数据信号等。

2. 信号调制：接收到的电信号经过模拟或数字信号处理，进行调制操作。

调制的目的是将输入信号转换为无线载波信号的一部分。

常用的调制方式有频率调制、幅度调制和相位调制等。

3. 无线频率发射：调制后的信号被输入到无线频率发射器中，发射器会将调制好的信号转换为无线载波信号，并以一定的频率发射出去。

无线频率发射器通常由射频放大器、振荡器和天线等组成。

4. 天线辐射：无线发射模块内置了一个或多个天线，它的作用是将发射的无线信号转换为电磁波，并将其传播出去。

天线的设计与工作频段密切相关，可以通过天线的调整来改变无线信号的覆盖范围和传输效果。

总的来说，无线发射模块通过信号输入、信号调制、无线频率发射和天线辐射等步骤，将电信号转换为无线信号并传播出去，实现了无线通信的功能。

无线收发模块使用说明一、产品概述二、使用环境1.工作温度范围：-20°C～+70°C；2.相对湿度：20%～90%（无凝结）；3.通信距离：与具体型号和环境有关，通常在10~100m内。

三、接线方法1.电源输入：将适配器的电源连接到模块的电源接口，或连接一个锂电池，确保电源电压稳定；2.数据输入：将需要传输的数据连接到发送模块的数据输入接口，或者将接收模块的数据输出连接到需要接收数据的设备的数据输入接口；3.天线接口：将天线连接到模块的天线接口上，确保天线与模块之间的连接良好。

四、使用步骤1.电源接入：将适配器的电源插头插入模块的电源接口，或者连接一个锂电池到电源接口上；2.数据输入/输出连接：将需要传输的数据连接到发送模块的数据输入接口，或者将接收模块的数据输出连接到需要接收数据的设备的数据输入接口；3.天线连接：将天线插头插入模块的天线接口上；4.开机检查：确认电源正常接入后，开启发送模块和接收模块的电源开关；5.信号传输：发送模块将数据通过无线通信技术传输给接收模块；6.数据接收：接收模块接收到数据后，将其输出至相应的设备。

五、使用注意事项1.请勿将无线收发模块安装在有振动、冲击以及高温、高湿度等恶劣环境下；2.请勿将无线收发模块暴露在阳光直射下，避免损坏；3.请勿将无线收发模块与其他无线设备过近放置，可能会干扰彼此的正常工作；4.如需更改模块的通信距离，请根据具体需求选择合适的天线；5.请勿在无线收发模块开机状态下进行接线操作，以免发生电路短路或其他损坏；6.请确保模块的电源电压稳定，以免影响正常工作。

六、故障排除1.如果无线收发模块无法通信，请首先检查接线是否正确连接；2.如果天线信号弱或无信号，请检查天线是否接触良好，或者更换一个适合的天线；3.如果在通信过程中出现数据传输不稳定或中断的情况，请检查电源电压是否稳定，或检查数据输入/输出接口是否损坏。

七、维护注意事项1.请定期检查无线收发模块的工作状态，确保正常工作；2.请勿将水或其他液体溅入无线收发模块内部；3.请保持无线收发模块的电源接口、数据输入/输出接口和天线接口的清洁，避免接触不良或导电不畅。

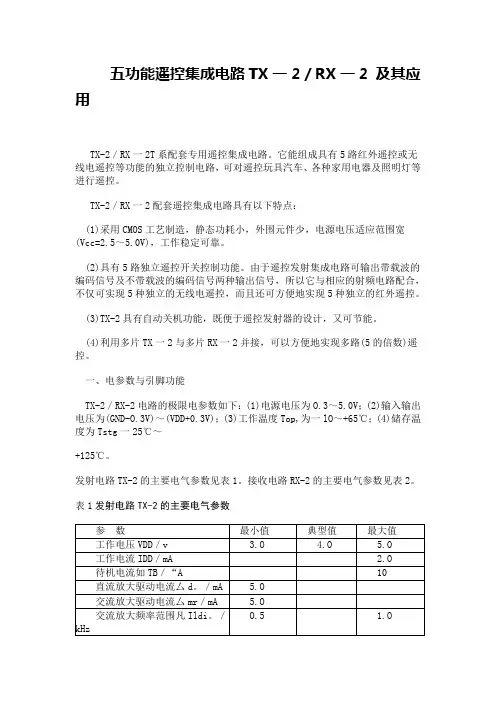

五功能遥控集成电路TX一2／RX一2 及其应用TX-2／RX一2T系配套专用遥控集成电路。

它能组成具有5路红外遥控或无线电遥控等功能的独立控制电路，可对遥控玩具汽车、各种家用电器及照明灯等进行遥控。

TX-2／RX一2配套遥控集成电路具有以下特点：(1)采用CMOS工艺制造，静态功耗小，外围元件少，电源电压适应范围宽(Vcc=2.5～5.0V)，工作稳定可靠。

(2)具有5路独立遥控开关控制功能。

由于遥控发射集成电路可输出带载波的编码信号及不带载波的编码信号两种输出信号，所以它与相应的射频电路配合，不仅可实现5种独立的无线电遥控，而且还可方便地实现5种独立的红外遥控。

(3)TX-2具有自动关机功能，既便于遥控发射器的设计，又可节能。

(4)利用多片TX一2与多片RX一2并接，可以方便地实现多路(5的倍数)遥控。

一、电参数与引脚功能TX-2／RX-2电路的极限电参数如下：(1)电源电压为O.3～5.0V；(2)输入输出电压为(GND-O.3V)～(VDD+0.3V)；(3)工作温度Top,为一lO～+65℃；(4)储存温度为Tstg一25℃～+125℃。

发射电路TX-2的主要电气参数见表1。

接收电路RX-2的主要电气参数见表2。

表1发射电路TX-2的主要电气参数表2接收电路RX-2的主要电气参数TX-2为发射遥控电路，它采用14脚双列插式塑料封装，其引脚排列如图1所示，引脚功能见表3。

表3 TX一2引脚的功能K1FoscOSCIOSCOPCVDDSOK2TESTGNDK4K3K5SC图2-36 TX-2的引脚排列图2—37是其内部功能方框图。

图2—38是TX一2的典型应用电路。

分别触控独立发射控制端至地，即可发射5种不同的编码信号。

其中，⑦脚输出的为带载波的编码信号，适合作为红外遥控输出；⑧脚输出的为不带载波的编码信号，适合作为无线遥控的调制信号输出。

⑧脚直接与Rx一2配合，可组成相应的编、解码电路。

改变⑩和⑩脚外接的ROSC阻，可改变载波频率及编码脉冲波形输出。

2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。

遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。

遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。

遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。

JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。

接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。

模块具有2种输出状态选择，可以选择锁存或者非锁存模式。

5路输出可以独立工作也可以同时工作互不干扰。

遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。

模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。

V02版本是一个遥控器可以控制多个接收器（不限制数量）。

每个接收器可以输出5路控制信号。

接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。

接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。
