涵洞工程数量计算公式

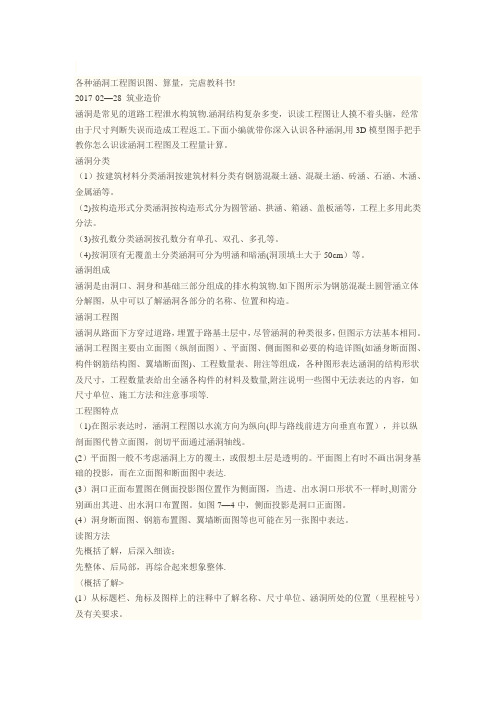

各种涵洞工程图识图、算量，完虐教科书!2017-02—28 筑业造价涵洞是常见的道路工程泄水构筑物.涵洞结构复杂多变，识读工程图让人摸不着头脑，经常由于尺寸判断失误而造成工程返工。

下面小编就带你深入认识各种涵洞,用3D模型图手把手教你怎么识读涵洞工程图及工程量计算。

涵洞分类（1）按建筑材料分类涵洞按建筑材料分类有钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等。

（2)按构造形式分类涵洞按构造形式分为圆管涵、拱涵、箱涵、盖板涵等，工程上多用此类分法。

（3)按孔数分类涵洞按孔数分有单孔、双孔、多孔等。

（4)按洞顶有无覆盖土分类涵洞可分为明涵和暗涵(洞顶填土大于50cm）等。

涵洞组成涵洞是由洞口、洞身和基础三部分组成的排水构筑物.如下图所示为钢筋混凝土圆管涵立体分解图，从中可以了解涵洞各部分的名称、位置和构造。

涵洞工程图涵洞从路面下方穿过道路，埋置于路基土层中，尽管涵洞的种类很多，但图示方法基本相同。

涵洞工程图主要由立面图（纵剖面图）、平面图、侧面图和必要的构造详图(如涵身断面图、构件钢筋结构图、翼墙断面图)、工程数量表、附注等组成，各种图形表达涵洞的结构形状及尺寸，工程数量表给出全涵各构件的材料及数量,附注说明一些图中无法表达的内容，如尺寸单位、施工方法和注意事项等.工程图特点（1)在图示表达时，涵洞工程图以水流方向为纵向(即与路线前进方向垂直布置），并以纵剖面图代替立面图，剖切平面通过涵洞轴线。

(2）平面图一般不考虑涵洞上方的覆土，或假想土层是透明的。

平面图上有时不画出洞身基础的投影，而在立面图和断面图中表达.(3）洞口正面布置图在侧面投影图位置作为侧面图，当进、出水洞口形状不一样时,则需分别画出其进、出水洞口布置图。

如图7—4中，侧面投影是洞口正面图。

(4）洞身断面图、钢筋布置图、翼墙断面图等也可能在另一张图中表达。

读图方法先概括了解，后深入细读；先整体、后局部，再综合起来想象整体.〈概括了解>(1）从标题栏、角标及图样上的注释中了解名称、尺寸单位、涵洞所处的位置（里程桩号）及有关要求。

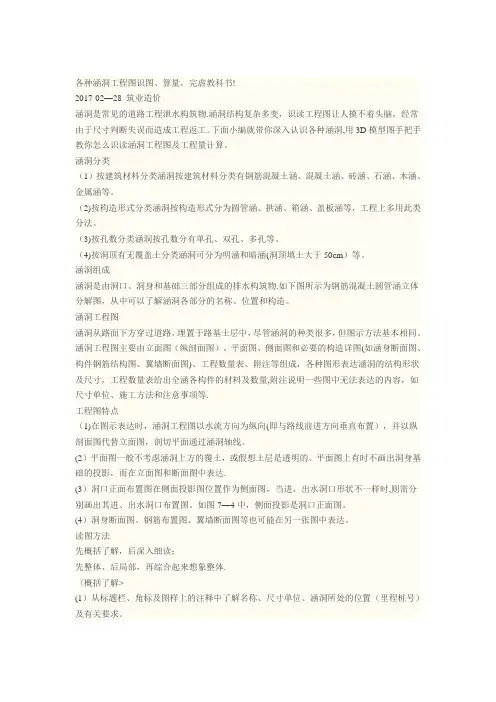

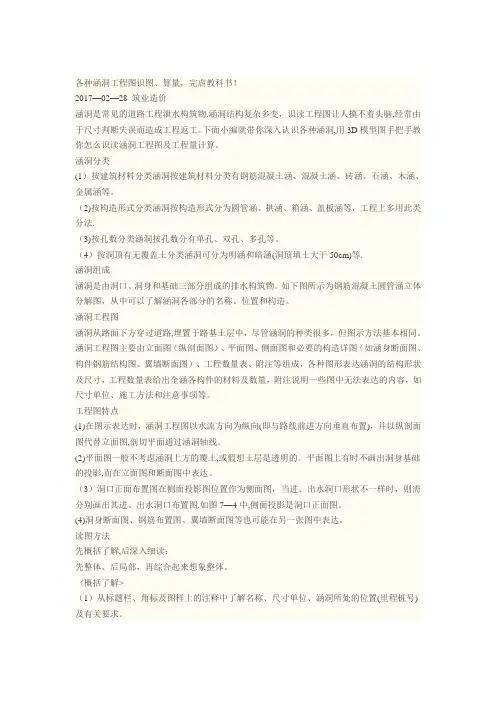

各种涵洞工程图识图、算量，完虐教科书！2017—02—28 筑业造价涵洞是常见的道路工程泄水构筑物.涵洞结构复杂多变，识读工程图让人摸不着头脑,经常由于尺寸判断失误而造成工程返工。

下面小编就带你深入认识各种涵洞,用3D模型图手把手教你怎么识读涵洞工程图及工程量计算。

涵洞分类(1）按建筑材料分类涵洞按建筑材料分类有钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等。

（2)按构造形式分类涵洞按构造形式分为圆管涵、拱涵、箱涵、盖板涵等，工程上多用此类分法.（3)按孔数分类涵洞按孔数分有单孔、双孔、多孔等。

（4）按洞顶有无覆盖土分类涵洞可分为明涵和暗涵(洞顶填土大于50cm)等.涵洞组成涵洞是由洞口、洞身和基础三部分组成的排水构筑物。

如下图所示为钢筋混凝土圆管涵立体分解图，从中可以了解涵洞各部分的名称、位置和构造。

涵洞工程图涵洞从路面下方穿过道路,埋置于路基土层中，尽管涵洞的种类很多，但图示方法基本相同。

涵洞工程图主要由立面图（纵剖面图）、平面图、侧面图和必要的构造详图（如涵身断面图、构件钢筋结构图、翼墙断面图）、工程数量表、附注等组成，各种图形表达涵洞的结构形状及尺寸，工程数量表给出全涵各构件的材料及数量，附注说明一些图中无法表达的内容，如尺寸单位、施工方法和注意事项等。

工程图特点(1)在图示表达时，涵洞工程图以水流方向为纵向(即与路线前进方向垂直布置)，并以纵剖面图代替立面图,剖切平面通过涵洞轴线。

(2)平面图一般不考虑涵洞上方的覆土,或假想土层是透明的。

平面图上有时不画出洞身基础的投影,而在立面图和断面图中表达。

（3）洞口正面布置图在侧面投影图位置作为侧面图，当进、出水洞口形状不一样时，则需分别画出其进、出水洞口布置图.如图7—4中,侧面投影是洞口正面图。

(4)洞身断面图、钢筋布置图、翼墙断面图等也可能在另一张图中表达。

读图方法先概括了解,后深入细读；先整体、后局部，再综合起来想象整体。

〈概括了解>（1）从标题栏、角标及图样上的注释中了解名称、尺寸单位、涵洞所处的位置(里程桩号)及有关要求。

有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。

斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jmjm tg jm D W m a H L θθθsin cos )1(4.02)2.0( ⨯+++--=下上下上 （第二法） =m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθ 下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。

用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。

具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。

４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsm bg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)z x x s m bh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。

二建必备公式整理【二建必备公式整理】一、引言在二级建造师考试中，公式的掌握和运用至关重要。

准确的公式应用可以帮助考生解决许多实际工程问题，达到高效、准确的计算结果。

本文旨在整理和介绍二级建造师考试中常用的公式，帮助考生快速理解和掌握。

二、强度计算公式1.轴心受压构件稳定系数计算公式：稳定系数C = (1 - λ^(2/3))/(1 - λ^2)，λ表示构件长度与最小侧方寸之积比值。

该公式适用于轴心受压构件的稳定性计算，根据实际工程情况灵活选择。

2.材料强度计算公式：抗拉强度σ = F/A，其中F表示受力，A表示受力面积。

该公式适用于计算材料受力情况下的强度。

三、涵洞设计公式1.涵洞计算公式：涵洞长度L = N*(b+d) + 2*λ，其中N表示墩数，b表示每个墩的宽度，d表示每个墩的间距，λ表示增加的长度（大于0时表示延伸，小于0时表示缩短）。

该公式适用于涵洞长度的计算，考虑了墩的数量和宽度。

2.涵洞水力计算公式：装置涵洞出口水流量Q = C×W×h^(3/2)×L，其中C为单位宽度边坡折减系数，W为涵洞有效规模，h为有效过水深，L为涵洞长度。

该公式适用于涵洞水力计算，可以估算出涵洞的出口水流量。

四、工期计算公式1.固定工期计算公式：总工期T = t1 + t2 + t3 + ... + tn，其中t1、t2、t3...tn为各个工序的所需时间。

该公式适用于固定工期下的工序总计算。

2.流水线工期计算公式：总工期T = L/S，其中L为工程长度，S为每个工序的施工周期。

该公式适用于流水线施工方式下的工期计算。

五、经济评价公式1.投资回收期计算公式：投资回收期 = A/P，其中A为工程净现金流量总额，P为年份。

该公式适用于评估投资项目的回收期。

2.净利润率计算公式：净利润率 = (收入-成本)/收入×100%。

该公式适用于计算项目的净利润率。

六、单位换算公式1.长度换算公式：1米（m）= 100厘米（cm）= 1000毫米（mm）= 0.001千米（km）。

盖板涵工程量计算式盖板涵是一种常见的排水结构，用于引导和收集地表水，以防止水流侵蚀和积水。

对于盖板涵工程，正确计算工程量是至关重要的，以确保工程进展顺利并满足设计要求。

本文将介绍盖板涵工程量计算的相关公式和方法。

一、盖板涵工程概述盖板涵工程是一种将地表水引导至下游排水系统的结构。

它通常由进水孔、涵洞、出水孔等组成。

其基本功能是通过控制涵洞截面面积和进出水孔的位置和大小，来调整地表水的流速，防止水流过快或过慢而引起的问题。

二、盖板涵工程量的计算对盖板涵工程量的计算主要包括涵洞截面面积的计算、进水孔和出水孔的计算、涵洞长度的计算等。

下面将分别介绍这些计算公式和方法。

1. 涵洞截面面积的计算涵洞截面面积的计算通常根据设计要求和实际情况来确定。

一般可以采用矩形或圆形截面。

如果采用矩形截面，截面面积的计算公式为：截面面积 = 宽度 ×高度其中，宽度是涵洞的水平跨度，高度是涵洞的垂直跨度。

如果采用圆形截面，截面面积的计算公式为：截面面积= 1/4 × π × 直径²其中，π取3.14。

2. 进水孔和出水孔的计算进水孔和出水孔的计算根据设计要求和涵洞的实际情况来确定。

一般可以采用矩形或圆形孔口。

如果采用矩形孔口，孔口面积的计算公式为：孔口面积 = 宽度 ×高度其中，宽度是孔口的水平跨度，高度是孔口的垂直跨度。

如果采用圆形孔口，孔口面积的计算公式为：孔口面积= 1/4 × π × 直径²其中，π取3.14。

3. 涵洞长度的计算涵洞长度的计算通常根据设计要求和涵洞的实际情况来确定。

涵洞长度主要受到地形、水流速度和涵洞断面形状的影响。

一般来说，涵洞长度应尽量保持水流稳定，以避免水流过快或过慢而引起的问题。

涵洞长度的计算可以参考以下公式：涵洞长度 = 坡度 ×河底净宽其中，坡度是涵洞纵向的变化率，河底净宽是涵洞的宽度减去进水孔和出水孔的宽度。

第六章 涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时： B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。

h 上、h 下——涵洞上下游洞口建筑高度。

m —路基边坡率 i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。

L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内） 1、i0与i1方向一致 L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1W i1W h -H m ⋅-+⋅-+）下（下BB 上、B 下——半个标准路基宽 W ——路基加宽 涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。

图6-2有超高加宽时涵长计算12、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以： L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下实训项目：根据已知条件计算涵洞长度。

实训时间：2课时。

图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。

曲线上的涵位用切线支距法定设中桩。

切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。

2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。

涵洞计算设计说明一、圆管涵工程量的计算此例管涵为K0+120处的正交员管涵其孔径为1.25米，进出口形式采用八字墙形式，洞底中心标高为89.4米，路线设计标高为91.9米，路面边缘标高为91.855米，其计算图见后。

m=1.5n=5H=1.97mh=0.85mi=0.03a=1.62c=0.46涵长的计算;Li=[B:+m(H:-a)+c]/(1+im)=[6+1.5x(2.455-1.62)+0.46]/(1+0.03x1.5)=7.38mL=2L:=14.76m取L-15m1.翼墙墙身V=0.5cm(H'-h)+m(H-h)/6n=0.5x0.46x1.5x(1.97-0.85)+1.5x(1.97-0.85)/6x5)=1.44㎡两墙身=2x1.44=2.88m2.翼墙基础V==m(cte:+e:)(H-h)d+[m:/(2n:)](H-h)d+(cte:te.+h/n;)ed e:=12，ez=11，d=0.4，e=0.1V==1.5x(0.46+0.12+0.11)(1.97-0.85)*0.4+[1.5/(2*5)]x (1.97-0.85)x0.4+(0.46+0.12+0.11+0.85/5)x0.1*0.4V_=0.687m2V==2x0.687=1.374m3.进出口铺底V=2x(1.49+1.49+0.98x2)x(1.68+0.1)x0.5x0.25-1.95m4.截水墙V=2x{[1.49+2x0.98+1.49+2x(168+0.1-0.3)tg30]x0.3x0.5} x(0.6-0.25)=0.7m5.端墙墙身V=2x{0.4x(1.25+0.12+0.6)x(2x0.46+2x0.12+1.25)x0.745x0.4}=1.2m6.端墙基础V=2x[0.6x0.4x(2x0.46+2x0.12+1.25)]=1.2m7.15号混泥土帽石V=2x[(0.25x0.4-0.5x0.05x0.05)x(2.41+0.05x2)]=0.5m8.砂砾垫层V=0.3x2.75(7.33x2-2x0.4)=11.5m9.15号混泥土护管V=2.75x0.745x(7.33x2-2x0.4)-0.5x0.745x(7.33x2-0.4x2)=16.3m10.人工开挖土方V=30.5㎡二、盖板涵工程量的计算K1+030处涵洞为4x3的正交盖板涵，其洞口的进出口形式为采用八字墙形式，其洞底标高为89.0米，路面设计高为94.3米，其计算图式见后。
