中开双吸泵的执行标准

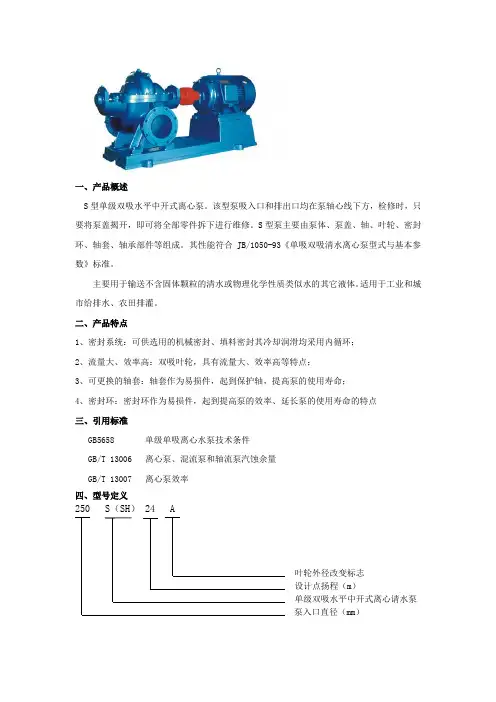

一、产品概述

S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。

二、产品特点

1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；

2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；

3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；

4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点

三、引用标准

GB5658 单级单吸离心水泵技术条件

GB/T 13006 离心泵、混流泵和轴流泵汽蚀余量

GB/T 13007 离心泵效率

四、型号定义

250 S（SH） 24 A

叶轮外径改变标志

设计点扬程（m）

单级双吸水平中开式离心请水泵

泵入口直径（mm）

五、技术参数

流量：80-3000m3/h

扬程：19-100m。

转速：1450-2900r/min

口径：φ100-φ500

温度范围：0-+80℃

工作压力：≤1.6MPa

六、结构说明

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

2008ProductCatalo

gXBD-SLOW SERIES HORIZONTAL SPLIT DOUBLE-SUCTION FIRE FIGHTING PUMP GROUPCONTENTS 010101 020204091617Outline of the productWorking dataFeatures of stuctureModel meaningStructurePerformance tableInstallation dimensionConnecting flange dimensionFailures causes and troubleshooting XBD-SLOWGB624510401XBD-SLOWSERIES HORIZONTAL SPLIT DOUBLE-SUCTION FIRE FIGHTING PUMP GROUPXBD-SLOW series firefightingpumpgroupisdouble-suction split spiral casing centrifugal pump. This series product is made by means of a good modern hydraulic model, via the computerized optimized design and strictly following thenational standard: GB6245Fire Fighting Pumps, features a compact and reasonable structure, a nice outlook design,greatly enhanced indexes of reliability and efficiency and is applicable for transporting the liquid below 104, without containing solid grains or with the physical nature similar to that of pure water, mainly for the water supply for the fire fighting system in industrial and civil buildings.40Cr This series pump is of an horizontal and split type, with both pump casing and cover split at the central line of the shaft,both water inlet and outlet and the pump casing cast integrally, a wearable ring set in between the handwheel and the pumpcasing, the impeller axially fixed upon an elasticbaffle ringand the mechanical seal directly mounted on the shaft, withouta muff, greatly lowering the work of repair. The shaft is made of stainless steel or the 40Cr-plated, the packing sealing str-ucture is set with a muff to prevent the shaft from worn-out, the bearings are an opened-ball bearing and a round-post roller bearing and axially fixed upon a baffle ring, there is no thread and nut on the shaft of single-stage double-suction pump so the moving direction of the pump can be changedat will

长沙自平衡多级泵厂家宏力水泵整理

12SH-13A型双吸中开式离心泵概述：

12SH-13A型单级双吸中开离心泵输送液体的最高温度不得超过80℃。适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，12SH-13A型大型泵还可以作热电站循环泵用。该产品高效节能、性能优良、标准化通用程度高。

12SH-13A型双吸中开式离心泵参数范围：

流量：702m3/h

扬程：24.7m

12SH-13A型双吸中开卧式离心清水泵结构型式：

泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封为用软填料密封或机械密封。

12SH-13A型双吸中开卧式离心清水泵旋转方向：

从电机端向泵看，S型泵为逆时针方向旋转，即吸入口在左，吐出口在右。12SH-13A型泵为顺时针方向旋转，即吸入口在右，吐出口在左。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

12SH-13A型单级双吸中开式离心泵配套范围：

12SH-13A型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。

中开泵主要零件材质：

泵的过流部件材质均为铸铁。

API610及相关中国泵标准介绍

国家特种泵阀工程技术研究中心

中国航天科技集团公司第十一研究所（京）

高速泵事业部 阎殿甲 1.API610（第八版）简介

1.1 API610是国际著名离心泵标准

目前，世界上最权威的泵标准化组织有三个：即美国

标准协会ANSI（American National Standards Institute）

所属的B73标准；国际标准化组织ISO（International

Standards Organization）所属的TC-115标准；美国石油

学会API（American Petrochemical Institute）所属的610

标准。在三大著名标准中，由于API610是专门为石油、化

工行业编制的离心泵标准，而且是全面总结炼厂和化工厂

中的泵设计或泵制造引发的事故和教训而制订出来的，所以许多专家都认为API610标准是鲜血和智慧的结晶，因而

在石油、化工和天然气工业用离心泵方面最具权威性。

API610标准对泵的设计和制造质量要求非常严，所以按

API标准生产的泵价格也高，因为质量成本增加了。

1.2 API610标准简介

第八版API610标准于1995年8月出版。该标准中详细规定了范围、术语、关联标准等总则；压力泵壳、作用在管口上的力、转子、轴封、轴承、材料等基本设计；驱动机、联轴器、底座和仪表等副机和附件；检查、试验和发货；各种特定型泵和卖方资料等章节。第八版与第七版比较有6点不同：

（1）在章节上由原来的5章增为6章，即多出了“特定型泵”1章；

（2）在名称上也有变更，由原来的“一般炼厂用离心泵”改为“石油、重化学和天然气工业用离心泵”；

（3）在度量衡单位方面，第八版的主单位采用SI国际单位制，以US美制单位为辅助单位，在（）内给出了参考换算值；

（4）第八版给出了各国适用的标准比较表；

（5）第八版还给出了各国的材料标准比较表；

（6）第八版在动力学、轴振动，特别是机封方面增加了新内容。
