中开式单级双吸离心泵的结构

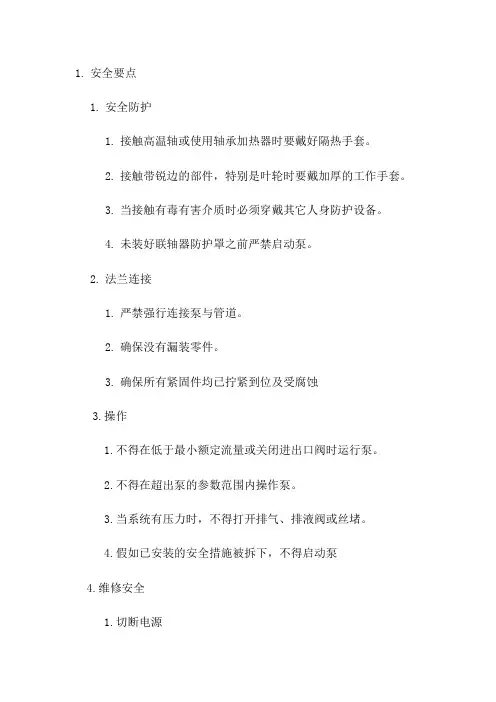

1. 安全要点

1. 安全防护

1. 接触高温轴或使用轴承加热器时要戴好隔热手套。

2. 接触带锐边的部件，特别是叶轮时要戴加厚的工作手套。

3. 当接触有毒有害介质时必须穿戴其它人身防护设备。

4. 未装好联轴器防护罩之前严禁启动泵。

2. 法兰连接

1. 严禁强行连接泵与管道。

2. 确保没有漏装零件。

3. 确保所有紧固件均已拧紧到位及受腐蚀

3.操作

1.不得在低于最小额定流量或关闭进出口阀时运行泵。

2.不得在超出泵的参数范围内操作泵。

3.当系统有压力时，不得打开排气、排液阀或丝堵。

4.假如已安装的安全措施被拆下，不得启动泵

4.维修安全

1.切断电源 2.在拆卸泵、拧下丝堵和配管前，确保泵已卸压并已与系统分离。

3.请使用适当的起吊及支撑设备以免人员伤亡。

4.了解遵循公司的安全规程

5.遵守泵的安装、操作和维护说明书中强调的所有小心和警告事项。

在任何情况下都必须避免吸水口和排出管路发生堵塞。在这些条件下即使是短时间运行也可能引起泵送介质的发热并可能导致泵气蚀。采取一切必要措施确保避免此类情况发生。

1. 严禁加热方法拆卸叶轮

2. 严禁在未安装好联轴器防护罩前运行泵

3. 当操作条件超过泵的额定条件时，严禁运行泵

4. 没有灌水前，严禁启动泵

5. 严禁在低于最小流量或没有液体的情况下运行泵

6. 维修泵时，请切断电机电源

7. 严禁在未安装安全装置的情况下运行泵

8. 严禁在出口阀关闭的情况下长时间运行泵

9. 严禁在进口阀关闭的情况下运行泵 必须确保装置正确维护

1. 检测水泵及介质的温度

2. 保持正确润滑轴承

3. 确保泵在设计的压力范围内运行

产品特点

符合GB/T3216,GB/T5657.水泵采用底脚水平支撑，进出口均在中开面以下。通过双吸叶轮平衡轴向力，残余轴向力通过两端轴承平衡。叶轮水力经过优化设计，并经精密铸造，达到良好的抗气蚀性能和高效率，部分泵壳采用双蜗壳设计，有利于延长轴承寿命。

中开泵型号说明及参数

上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!

一、SH型单级双吸中开泵概述:

SH型系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。

二、SH型单级双吸中开泵参数范围：

流量Q 72~10800m3/h

扬程H 11~140m

三、SH型单级双吸中开泵型号说明：

10SA-6JA

10-吸入口径被25除(即进口直径为250mm)

S-单级双吸水平中开式离心泵

6-比转数被10除化整的约数

J-表示额定转速变化

A-表示叶轮外径第一次变化，A、B、C……依次类推

300S-19A

300-吸入口径300mm

S-单级双吸水平中开式离心泵

19-设计点扬程

A-表示叶轮外径第一次变化，A、B、C……依次类推

四、SH型单级双吸中开泵结构型式：

中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封为用软填料密封或机械密封。

名义直径≤

50＞50-120＞120-260＞260-500＞500-800＞800-1250跳动量0.060.080.10.120.150.2·型号及意义：3、 将转子部件和螺柱装在泵体上，装好轴承体压盖。用轴套螺母调整叶轮的轴向位置到泵体流道的中间，加以固紧。4、 装上填料，放好中开面纸垫，盖上泵盖，打紧螺尾锥销拧紧泵盖螺母。压紧填料压盖。但不要将填料压得太紧，过紧会使轴套发热，同时耗能增多；也不要压得太松，过松会使液体渗漏大，水泵效率降低。5、 装配用手转动转子，无卡擦、轻滑均匀即可。6、 拆卸可按上述装配顺序相反进行。轴封为软填料密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。装配与拆卸：1、 装配转子部件：依次将键、叶轮、轴套、轴套螺母、填料压盖、挡水圈装在轴上，套上双密封环，装上轴承部件和联轴器。2、 分别检查转子部件上叶轮的密封部位外圆的径向跳动，不超过下表规定：经过静平蘅校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用叶片骊布置、两面进水达到平衡。泵轴由两个单列向必球轴承支承。轴承装在轴承体内，安装在泵体两端，用黄油润滑。双吸密封环用以减少水泵压水室的水漏回吸水室。泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。结构说明：本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。检修时无需拆进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格料为优质碳钢外其余主要零件为铸铁制成。泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。S、SH型单级双吸离心泵S型单级双吸泵·产品概述S型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。b. 泵在运转时，出水管内的水压大于进水管水压，停车时为瞬时水锤冲击力使水泵产生向进水方向平移的可能。因此，对于较大型的泵（扬程≥50料，口径≥500毫米），对泵腿的侧面在基础上应加装防移动机构（一般通用的是丝杆、螺母机构）。4． 拆卸按上述相反方向进行。安装与运转： 1． 安装与试车时的注意事项a. 泵的联轴器端不允许用皮带传动，若需用皮带传动时，皮带轮应有独立的固定支架。a. 对甲式结构的泵轴上装轴承挡套、轴承端盖、滚动轴承、拧上圆螺母。再把轴承装入轴承体中，装上两端轴承端盖。 b. 对乙式结构的泵，把已组装好的轴承体部件装到轴上，在轴承体乙端部装上滚动轴承，拧上圆螺母。2． 把已装好的转子部件放到泵体上，用轴承体压盖把轴承体固定在泵体上，双吸密封环的半圆环嵌入泵体的凹槽内。用轴套螺母调整叶轮中心对正泵体流道中心，然后拧紧轴套螺母和轴承的圆螺母。3． 检查泵盖上的水封管是否畅通，然后盖在泵体上，装上圆锥定位销后，上好泵盖和两端填料压盖。·装配与拆卸：1． 泵的装配：A.在泵体中开向上装上所有的螺栓，在中开密封面上铺上一层青壳纸。B.轴中部嵌入平键，装上叶轮，两端装上轴套，拧上左、右轴套螺母，两端顺次装上填料，填料环和填料压盖，套上双吸密封环。 b. 叶轮为双侧进水。其形状是对称的，出厂时经静平衡试验。 c. 轴承：本系列泵的结构分甲、乙两种形式，甲式的采用滚动套承，用黄油润滑；乙式采用滑动轴承、用稀油润滑。靠近联轴器一端的通称轴承甲部件，另一端称轴承乙部件。由于叶轮是对称的，其本身就平衡轴向力，由于制造误差等产生的残余轴向力由轴承乙部件中的单列向心轴承平衡。 甲式结构的轴承体部件是籍轴承体压盖固定在泵体上，由于该压盖是装配后与泵体同时镗孔，不具备互换性，所以压盖损坏后不能更换。 d. 轴封：泵的轴封由填料室、填料压盖、填料环、填料套、填料、轴套共同构成。泵盖内的少量高压水通过水封管及填料环流入填料室中。有些泵没有外装水封管，在泵盖的中开向上有予先铸出的两条沟槽，代替了外装水封管。填料的松紧程度，以液体能一滴一滴渗出为准。 填料压得过紧、轴套易发热，轴套表面很快就被磨损。·结构说明：1．本系列泵的吸入和吐出管无在水泵轴心线的下方，与轴线呈垂直位置。泵盖用螺栓与定位销固定在泵体上，无需拆卸管路及原动机就可检修泵的转子部件。2． 泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承体等。 a. 泵体与泵盖为铸铁制成，共同构成叶轮的工作室，泵体进、出水法兰盘上有安装压力计和真空计和管螺孔，管径最低处有放水的管螺孔。1． Sh型泵系单级、双吸、泵壳水平中开式离心泵，供输送温度不超过80的清水及物理化学性质类似于水的液体之用。改变叶轮、密封环和轴套的材料，可以汲送含有泥沙的浑水。泵的轴封一般采用软填料，如有特殊定货要求，也可装机械密封。 2． 本系列泵所执行的标准是JB1051-84〈一般单级双吸离心泵型式与基本参数〉GB5658-85〈单级双吸离心泵技术条件〉。 3． 泵型号意义如：10Sh-13A10-吸水口径被25除（即该泵吸水口径为250mm）Sh-单级双吸式离心泵13-比转数被10除（即该泵的比转数为130）A- 叶轮外径经第一次车削。 4． 从原动机方向看泵，泵为逆时针方向旋转（如有特殊定货要求，也可改为顺时针方向旋转）。S、SH型单级双吸离心泵Sh型单级双吸泵·产品概述

百度文库 - 好好学习，天天向上

-1

双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。

产品结构

SH型双吸清水离心泵的吸人口与吐出口均在轴心线下方，

水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下吝降制有放水的管螺孔。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称百度文库 - 好好学习，天天向上

-2 布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏人泵内，．在填料之间有水封环，水泵工作时少量高压水通过水封管流人填料腔起水封作用

双吸清水离心泵型号意义

产品用途

Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80℃℃，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。
