创建鲁班奖工程机电安装细部 做法指导
2014年4月28日
第六章 安装工程
第一节 安装工程通用部分
1.2设备间设、备管线综合布置
1.2.1材料：电子版设计图纸、图纸会审纪要、设备技术
参数资料。 1.2.2工具：计算机、CAD软件或三维设计软件。
1.2.3工序：安装电子版原设计图→ 各专业图纸叠加 →
找出管线碰撞点 → 调整管线空间位置消除碰撞 → 确定支
架形式 → 绘制综合布置图→ 设计单位确认→ 施工。
1.2.4工艺方法：
（1）在设备、管线参数确定后，设备间机电工程施
工前完成深化设计；设备间安装工程施工前，经业主向原 设计单位索要各专业电子版设计图纸，在计算机上安装CAD
软件及电子版设计图纸。
（2）利用CAD或三维深化设计软件对安装各专业图
纸进行叠加，找出管线、设备碰撞位置。
（3）对于碰撞的管线、设备，调整时应遵循下列原
则： ①确定设备和设备相连的管、配件尺寸及管线进出 口位置； ②排布达到设备的进出口，设备基础的中心线或外边
沿、设备中心线或边沿、立管中心线、支架、仪表、阀门
操作手柄等标高、朝向一致； ③管线宜靠近墙、梁集中合理布设。
（4）形成的深化图，提交原设计单位确认后实施；
（5）安装各专业统一按照深化设计图规定的空间位
置进行设备间施工（距离弯头500mm范围内应设置支 吊架） 。
1.2.5控制要点：成行成线、维护方便、按照综合
管线布置图施工。 1.2.6质量要求：设备、管线排列整齐，成行成排，
部件标高、朝向一致。
1.2.7做法详图：
图1.2-1制冷机房深化设计剖面图
1.2.8实例图：
图1.2-3泵房综合布置效果 图1.2-2制冷机房深化设计 三维布置图1.5电气竖井
1.5.1 材料：电子版设计图纸、图纸会审纪要。
1.5.2 工具：钢卷尺、红外放线仪、计算机、CAD软件
或三维设计软 件 1.5.3.工序：核对预留孔洞 → 计算机排版 → 调整设备
1 / 9

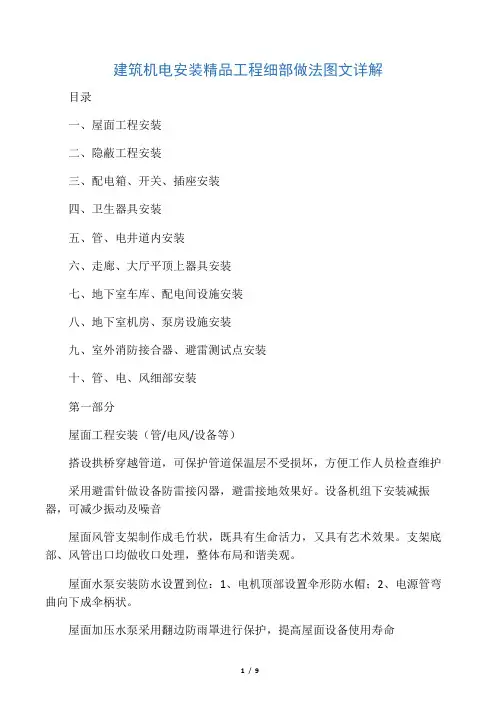

建筑机电安装精品工程细部做法图文详解
目录
一、屋面工程安装
二、隐蔽工程安装
三、配电箱、开关、插座安装
四、卫生器具安装
五、管、电井道内安装
六、走廊、大厅平顶上器具安装
七、地下室车库、配电间设施安装
八、地下室机房、泵房设施安装
九、室外消防接合器、避雷测试点安装
十、管、电、风细部安装
第一部分
屋面工程安装（管/电风/设备等）
搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护
采用避雷针做设备防雷接闪器，避雷接地效果好。设备机组下安装减振器，可减少振动及噪音
屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命
2 / 9
屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置
屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水
保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一
屋面管道用途、流向、色标标识xx。
人性化提示：小心碰头、请勿踩踏。屋面管道支架排列整齐、浑然一体
屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
鲁班奖工程机电设备安装的几种典型做法

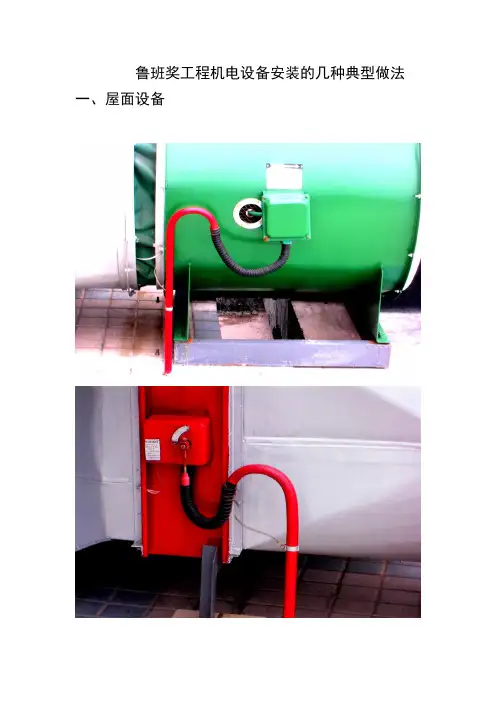

一、屋面设备
1. 风机电源管要设防水弯，金属软管为防液型，进接线盒要留有滴水弧度。
2.风管软接设跨接线。
3.风机设防虫网罩。
4.屋面设备基础接地，用大于4平方软线与接地母线跨接，不允许接地母线直接与设备基础焊接。
二、设备机房
机房设备管道布局
1.设备、管道布局合理，基础及设备整齐，减震设施齐全，水泵四周设有排水沟
2.泵房、机房各种管道在安装前要进行综合排布，采用共用支架，并预留好设备的检修空间。管道布置均匀合理，间距一致。
3.管道穿越吸引墙面根部处理美观。
4.管道穿越墙面未经处理
5.管道排列整齐，阀门仪表成排成线。
6.不锈钢管、塑料管的管卡不能与管材直接接触，要使用柔性垫片。
三、设备接地
1.机房地面及基础施工前应将接地母线预留至设备基础附近，设备就位后通过导线与设备外壳跨接。不允许接地母线直接与设备基础焊接。
2.不允许接地母线在地面上明敷设。
3.不允许接地母线直接与设备基础焊接。
四、配电间
1．整体布置合理，接地母线与设备跨接齐全。
2.防火封堵严密，外形美观。
3.电缆排列整齐，固定牢固，标识齐全。
五、明配电管
1. 转角处支架合理，并设有固定支架。
2. 管道排列整齐，成排管道弧度一致， 六、天花排布
1.块状天花下的机电设施应安装在天花块中心。
2.条状或整板的天花板下的设施应均匀排布，成排成线，有规律可循。
鲁班奖安装工程图片范例
一个获得鲁班奖工程的一些图片，贴出来和大家一起学习下：
1、 穿墙、板管道做法
穿墙、穿顶板
管道穿墙及支架
穿墙管道保护
2、风管及喷淋
3、弱电部管绕柱做法
4、立管止水台
5、接水斗
6、屋面管道
7、通气帽
注：上人屋面透气管不小于2.0米。
8、外墙通风口处理
9、设备安装
1)供热供暖设备
2）水泵房设备
10、变配电柜
11、线缆头制作
12、变配电室部管
13、开关面板安装
1）成排开关安装
2)、中央空调控制面板
14、接地测试点
15、屋面避雷带
16、明装地排
