机电总承包节点做法标准
机电安装细部做法标准（电气专业）
序号
部位 内容 亮点 质量控制要求/做法 实物效果图
1
高
低
压
配
电
室
接地干线安装 低压配电室室内设置一圈明扁钢，方便设备放电和接地 1、明扁钢与接地装置必须相连，且不少于2处。
2、所有金属设备外壳，设备型钢基础、低压配电柜的地排都应与明扁钢相连。
3、刷漆（黄、绿相间色）。
2
水平明扁钢的安装
扁钢黄绿相间的色标，涮漆长度、斜倾方向、离墙距离，距地高度统一。 1、明扁钢三边焊接、无漏焊，焊缝饱满，焊渣及时去除。
2、明扁钢采用黄绿相间的调和漆分段(100mm,统一向左倾斜45度）涂涮。
3、明扁钢离墙10-15mm，底边距地300mm。
4、固定间距在1m内，转弯固定间距在0.5m内。
5、水平与垂直相连采用成品弯头。
3
放电装置的设置
羊角螺栓安装 1、低压配电室明扁钢设置不少于两处放电装置。
2、放电装置的明扁钢油漆去除要彻底（去除长度40-50mm）。
3、羊角螺栓采用热镀锌材料。
4、有明显的“临时接地端子”标识。
4
高
低
压
配
电
室
总等电位箱的设置 总等电位箱进出扁钢标识明显、系统图完整 1、高低压配电室必须设置总等电位箱。
2、总等电位箱进箱扁钢必须由接地装置引入，出线含进出大楼的所有金属管道（煤气管、给排水管、消防喷淋管道、电缆保护管，弱电进户管，设备基础槽钢底座）接地。
3、扁钢上需有进线和出线标识（白底、红箭头）。
4、系统图完善。
5 电缆沟电缆排布 电缆排列整齐，转弯弧度一致，电缆分段捆扎，有明显回路标识 1、提前进行电缆排布策划。
2、电缆走向合理，转弯弧度保持一致，并分段绑扎，水平绑扎采用BV-4mm2双色铜芯线，绑扎间距为1000mm。
3、电缆在支架上分层排布，转弯处有设置明显的回路标识，方便检修提示。
6 配电室内所有金属部件的重复接地
所有低压设备处壳都进行重复接地
..
；. 创鲁班奖工程安装工程细部做法及要点：
一、电气工程
1、强弱电桥架要共架安装，及能靠柱边、墙边安装的尽量靠边安装。
2、配电房进出线有条件的下进下出，如上进上出的桥架满足要求，及电缆的弯曲半径要美观大方，参照漏斗型做法。
3、暗配管接线盒两端的支架间距要一致，尺寸为150-200mm，其余间距按1m均匀排布。
4、金属软管的长度不能超过1.2m，且要横平竖直，能走墙敷设更好。
5、桥架安装直线段超过30m要做伸缩节，进桥架的线管接头处一定要有锁母，镀锌桥架不用跨接。
6、竖井电井最好用梯式桥架，电井梯型桥架分层加工便于电缆分层敷设绑扎。
7、电井内支架距离不宜过大，4-5m合理，下端支架应在1.5-1.8m最好按层高进行均匀分布。
8、强电专用KBG管和接线盒要统一规格，pvc要达到阻燃耐火等级。
9、屋面避雷带用镀锌圆钢时支架最好选用成品。
10、管井、电井的施工要按照工序至刮白才能安装。
11、地下室灯光照明很重要，最好做成线槽灯安装。
12、综合排布要考虑弱电系统线路敷设安装位置。
13、桥架内电缆封堵要封堵好，电缆的固定最好用金属卡或尼龙扎带交叉固定。
14、卫生间局部等电位是重点，一定要可靠连接。 ..
；. 15、开关边到门边的距离15-20cm，地面高度1.3m，木板装饰面的线盒要用钢质线盒，塑料的要用阻燃材料。
16、接线要正确，护口有无，线色正确，接线绝缘包扎牢固，线盒是否安装，线盒与木质结构的绝缘 ，参照规范GB50345-2005。
17、设备接地不能连接在设备的螺丝上，要单独连接到接地螺栓上。
18、配电房高架地板同步接地的钢薄施工，钢薄在导入接地系统，钢薄的连接要求焊接。参照规范：GB50261-2010。
19、电缆沟不能有水：结构漏水，电缆进户口进水，配电房。
20、参照规范：GB50261-2010,配电柜上方不能有灯具，电缆沟要干净，干燥。
21、配电房的接地扁铁离墙间距15-20mm，并在一定距离设有抢修螺栓（一般对角预留）用燕尾螺栓。
鲁班奖工程细部做法经验集锦
第一节、基本要求
一、项目部要依据本细则并结合工程的具体情况，加强施工技术交底管理，技术交底中应有细部工艺的具体要求。
二、加强过程控制和检查监督的力度，发现问题及时解决，检查验收要高标准、严要求，切实把技术交底和细部工艺处理要点落到实处，达到工艺精湛。
三、施工过程中，按标准工艺施工，消除质量通病。
四、每一种细部工艺处理都要先做样板，征得建设单位认可,经质检部门验收合格后方可展开大面积施工。
五、进行细部工艺处理，要求选用技术素质高、认真负责、细心的专业人员做此项工作。
六、工具、材料要提前准备齐全，如勾缝、钻孔的专用工具，橡胶密封条、塑料分格条等。
七、成品、半成品及外购件购置要进货验收，不合格的材料严禁使用。
八、凡没有按细部处理方案施工、不符合规定的一律无条件返工重做。
九、落实各项成品保护措施，防止成品污染和损坏。
第二节、细部工艺细则
一、主体结构
㈠钢筋工程：
1.钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。
2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时，钢筋直径应确保承受荷载不变形，间距不大于1000㎜，梅花形布置。
3.钢筋绑扎时绑扎结应与最外层钢筋平齐，绑扎丝尾部压向钢筋内侧，钢筋应横平竖直，绑扎牢固。剪力墙、板钢筋绑扎采用八字扣，柱箍筋绑扎宜采用缠扣，梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。绑扎时水平挂线，竖向吊线，控制水平度、垂直度。
4.墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。
5.钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。
㈡模板工程：
1.模板体系的选择：
a)镜面砼：可采用优质木胶合板粘贴pvc板，宜选用塑料模板或成品覆塑板；

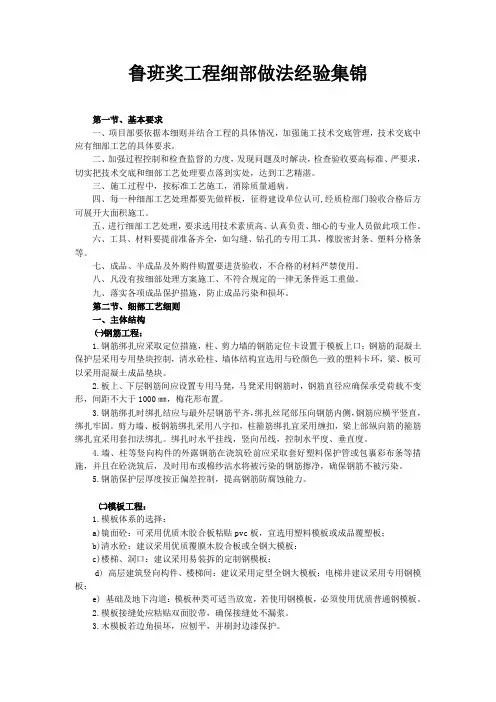

鲁班奖工程细部做法经验集锦
第一节、基本要求
一、项目部要依据本细则并结合工程的具体情况，加强施工技术交底管理，技术交底中应有细部工艺的具体要求。
二、加强过程控制和检查监督的力度，发现问题及时解决，检查验收要高标准、严要求，切实把技术交底和细部工艺处理要点落到实处，达到工艺精湛。
三、施工过程中，按标准工艺施工，消除质量通病。
四、每一种细部工艺处理都要先做样板，征得建设单位认可,经质检部门验收合格后方可展开大面积施工。
五、进行细部工艺处理，要求选用技术素质高、认真负责、细心的专业人员做此项工作。
六、工具、材料要提前准备齐全，如勾缝、钻孔的专用工具，橡胶密封条、塑料分格条等。
七、成品、半成品及外购件购置要进货验收，不合格的材料严禁使用。
八、凡没有按细部处理方案施工、不符合规定的一律无条件返工重做。
九、落实各项成品保护措施，防止成品污染和损坏。
第二节、细部工艺细则
一、主体结构
㈠钢筋工程：
1.钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。
2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时，钢筋直径应确保承受荷载不变形，间距不大于1000㎜，梅花形布置。
3.钢筋绑扎时绑扎结应与最外层钢筋平齐，绑扎丝尾部压向钢筋内侧，钢筋应横平竖直，绑扎牢固。剪力墙、板钢筋绑扎采用八字扣，柱箍筋绑扎宜采用缠扣，梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。绑扎时水平挂线，竖向吊线，控制水平度、垂直度。
4.墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。
5.钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。
㈡模板工程：
1.模板体系的选择：
a)镜面砼：可采用优质木胶合板粘贴pvc板，宜选用塑料模板或成品覆塑板；
