桥智绘常见问题解答
- 格式:doc
- 大小:2.79 MB
- 文档页数:24
目录1.导出的脚本如何使其只修改模型的部分内容(只修改模型,或只修改钢束)? (2)2.如何使程序自动完成空心板布置图满足我的要求 (3)3.空心板布置图中是否可以用户自己划分板梁 (3)4.小箱梁布置图是否支持中心线是曲线小箱梁 (3)5.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (3)6.导出的横梁模型,施工阶段的荷载是如何考虑的 (3)一、高架总图 (4)7.高架总图需要道路啥内容 (4)8.“承台顶距地面”是什么意思 (4)9. “平面偏移”是什么意思 (4)10. “立面水平”是什么意思 (4)11. 路线信息里面的“选择平曲线”是怎么使用的 (4)12. 路线信息里面的导入“竖曲线文件”的格式有什么要求? (4)13. 路线信息里面的导入“地面线文件”的格式有什么要求? (4)14. 路线信息里面的“选择地面线”一定要选吗? (5)15. “总体布置”如何使用? (5)16. “总体布置”中自动生成的表格需要修改吗? (5)17. 竖曲线的数据修改后“总体布置”中的标高数据自动修改吗? (5)18.总图可以绘制不同梁高的上部结构吗,可以绘制变高梁吗? (5)19.总图如何控制伸缩缝。
(5)20.如何设置一个墩位上多个桥墩或桥墩不在中心线上,这在分幅桥的时较常用。
(5)21.不同梁高怎么处理。
(6)22. 跨径布置有何工具能方便操作吗? (6)23. 路线信息里面的“计算标高”,“计算坐标”是怎么使用的 (6)24. 路线信息里面的“自动标高”是怎么使用的 (6)25. 桥面布置对话框中如何输入成分幅桥? (6)26. 桥面布置一定要输吗? (7)二、连续梁 (7)27.连续梁生成图纸后还需要手工修改那些东西? (7)28.如何绘制顶底板的大倒角、横梁断面为矩形(部分公路设计院设计习惯)? (8)29.顶板有倒角在断面图中没有倒角绘制错误,为什么? (8)30.标准断面中顶板倒角如何定义? (9)31.底板倒角“边腹板倒角Y沿线” “边腹板倒角X沿线”是什么意思? (9)32.标准断面如何输入成底板圆弧断面,“边腹板曲线控制”有何作用 (9)33.断面图如何标注腹板中心线或者不标注腹板中中心线而标注腹板结构线 (10)34.“底平面绘悬臂”是什么意思 (10)35.“变宽与道路中心线垂直”是什么意思 (10)36.“选择输出断面”是什么意思,如何使用。
桥梁智绘软件扩展工具栏功能说明By 王瑞雪一 标注工具功能:标注对齐 操作:选择对象→选择标注注脚对齐点→选择标注线对齐点→确定功能:将两个连续标注合并为一个操作:选择对象注意:被合并的标注,注脚和标注线应对齐,并首尾相接功能:将位置改变的标注文字复位操作:选择标注→确定功能:将内容改变的标注文字恢复默认操作:选择标注→确定功能:将标注文字等分,变成形式操作:选择标注→输入等分数→确定功能:将标注反转操作:选择标注→确定二 文字工具 文字一维运算功能:对数字进行加减乘数运算。
数字可包含前缀或后缀,进行运算时应忽略相应的前缀或后缀。
数字可以是里程桩号,桩号操作文本框内应为空。
操作:单击按钮弹出对话框→进行运算设置→选择需要修改的文本→确定1、 功能设置 (1)(2)2、 执行效果 (1) (2)文字二维运算功能:对两列数进行四则运算操作:单击按钮弹出对话框→进行运算设置→选择第一列数字→选择第二列数字→单击输出位置→确定主要应用场景:在据文字增加前缀功能:文字增加前缀操作:输入前缀→选择文字→确定文字增加后缀功能:文字增加后缀操作:输入后缀→选择文字→确定文字删除前缀功能:文字删除前缀操作:输入前缀→选择文字→确定文字删除后缀功能:文字删除后缀操作:输入后缀→选择文字→确定文字等行间距功能:使得文字对齐,且行间距相等操作:选择文字确定文字按行合并功能:横向合并文字操作:选择文字文字水平左对功能:文字水平左对齐操作:选择文字确定文字水平中对功能:文字水平中对齐操作:选择文字确定文字水平右对功能:文字水平右对齐操作:选择文字确定文字竖向上对功能:文字竖向上对齐操作:选择文字确定文字竖向中对功能:文字竖向中对齐操作:选择文字确定文字竖向下对功能:文字竖向下对齐操作:选择文字确定文字竖排复制功能:将中竖向排列的文本复制到剪贴板中,Excel 单元格中操作:选择文字Excel 中进行粘贴操作文字横排复制功能:将中横向排列的文本复制到剪贴板中,Excel 单元格中操作:选择文字排列顺序Excel(1)选择竖向排列时(2)选择水平排列时文字逐个复制功能:Excel 中按照点选的次序粘贴成一列操作:逐次点选文字→确定→在中进行粘贴操作文字按列粘贴功能:复制Acad 中的一列内容操作:在中单击按钮→框选定文字按行粘贴文字逐个粘贴单行文字选择功能:选定包含指定字符串的文字操作:输入包含的字符串→输入包含方式→选择对象(多选)→确定表格文字更新功能:表格格式刷操作:见右侧流程1、复制Excel 中的表格区域2、在Acad 中菜单栏→编辑→选择性粘贴→AutoCAD 图元→T(键盘输入) →确定3、点击,点击CAD中的Table表格,再点击需要调整格式的表格三选择工具保存选择对象功能:将选中的一系列对象保存起来(存入容器操作:单击图标→选中对象→确定恢复选择对象功能:选中将容器操作:单击图标保存选择对象功能:将选中的一系列对象保存起来(存入容器操作:单击图标→选中对象→确定恢复选择对象功能:选中将容器操作:单击图标四 图层工具 显示当前图层功能:仅显示当前选中的图层操作:选择位于该图层上的一个对象→确定冻结当前图层功能:关闭当前选中的图层操作:选择位于该图层上的一个对象→确定显示所有图层功能:显示所有图层操作:单击按钮五 曲线工具功能:获得曲线过某一定点的垂线操作:选择曲线→选择定点→输入垂直直线长度→确定功能:曲线被其交线打断操作:选择需要打断的曲线→选择相交的直线→确定功能:不打断曲线,绘制出等分线) 操作:选择曲线→输入等分数→输入垂线长度→确定功能:获得曲线长度操作:选择曲线→选择需要更改的文字→确定功能:获得曲线长度,并在曲线附近输出长度数值操作:输入文字高度→选择曲线(可多选)→确定注意:不支持功能:获得曲线段长度,并在命令行输出长度数值操作:选择曲线→选择起点→选择终点→确定功能:多义线反向操作:选择多义线→确定功能:选定曲线上一点,获得距离该点距离为操作:选择曲线→选择起始点→输入距离→是否输出跨径→确定注意:曲线是有方向的,沿曲线正向输入正直,否则应输入负值,距离终点不在曲线上时将会报错功能:合并多条收尾相接的曲线,与相同操作:选择直线、圆弧或多义线(多选)→确定功能:在两条边界曲线中插入一定数量的曲线操作:选择对象→输入新对象数量→是否水平曲线→是否插入点加密→确定注意:不支持六 其他功能:绘制折断线操作:点击起点→点击终点→输入比例→确定功能:绘制折断双线操作:点击起点→点击终点→输入比例→确定功能:绘制折断曲线操作:点击起点→点击终点→输入比例→确定功能:使图形操作:选择图形对象→确定功能:对选中的数据求和操作:选择对象结果的输出点功能:对选中的数据求和操作:选择对象需要修改的文字→确定功能:单根长和根数,获得总长、总重、单位重操作:框选钢筋直径数据列→框选钢筋单根长数据列→框选钢筋数量数据列→选择总长对齐点→选择单位重对齐点→选择总重对齐点→选择钢筋总重对齐点→确定功能:绘制钢筋箭头标注操作:(多选)→输入箭头比例→选择箭头偏向(点选)→输入箭头方向→确定功能:改变钢筋点直径操作:径→确定 功能:定数量的钢筋点操作:输入插入钢筋点的数量→确定 功能:等间距复制钢筋点操作:点位置→选择复制方向→输入间距→确定 功能:将结果输出到命令行操作:选择面域→确定功能:标示出截面形心位置操作:选择面域→确定功能:计算混凝土梁冲击系数操作:点击按钮→设置参数→选择面域→计算1 功能:标注钢束大样操作:选择钢束→选择参照线→选择标注对齐点→确定2功能:生成钢束表格操作:点击“选择钢束”(逐次点选)→在对话框中修改钢束参数和特性→点击“生成表格”→点击表格输出位置对话框样式:输出表格样式:。
桥梁通学习答疑桥梁通学习答疑下面是给大家带来关于桥梁的相关内容,以供参考。
(1)系统绘图问题■结果桥梁通绘图系统的arx不能正常加载,系统初始化后,不能绘制图纸,只能绘制图框。
■原因用户安装了其它的cad二次开发软件,这些系统有些修改了cad 的本来设置,添加了acad.LSP文件,造成启动时报错■检查方法启动一个纯净的CAD系统,如果仍旧有此问题,便可以判断是该问题。
桥梁通没有对cad的系统做任何修改,因此可排除桥梁通造成问题的可能性。
解决方法全盘搜索acad.lsp和acadapp.lsp文件,全部删除(2)启动问题■原因cad系统有错误或者其它cad二次开发软件相互冲突。
■解决办法- 关闭其它cad外挂程序,再尝试。
- 在C:Program FilesCommon FilesAutodesk Shared下有这么一个文件“sharedb15.dll”,将此文件复制到CAD的安装目录下即可。
然后启动CAD。
(3)请问桥梁通能否计算高墩,高度是多少?桩柱墩最高能到30米,矩形墩可以再高一些,30米的柱径是多少,另外墩顶位移控制在多少?答复:柱径在1.8米到2米, 规范有规定0.5*跨径的开平方,规范又补充规定在不影响正常使用的情况下,可以不受这个限制,所谓正常使用,比如:伸缩变形梁不会落下来,支座的减切不必破坏,还有伸缩缝的伸缩距离要足够,(4)感谢!我的情况是,高速公路,单幅宽度14m,30m预应力混凝土组合箱梁,5孔结构连续,采用双柱墩,桩基础,墩高40米,柱径2.2m,有两道横系梁,方案可行吗?答复:这个可不可行,你要通过计算和要满足结构计算,和满足刚才所说的正常使用的条件,我们还没有见到国内墩高做到40米的.所以设计时要多考虑一些不利因素,也可以请教其他的桥梁专家咨询一下水平力的不可见因素要考虑到,还有风力,流水压力,飘浮物作用都要考虑,水平力的系数不能小了,要留点富余(5)空心薄壁墩能否计算答复:不能(6)右偏角度是什么意思答复:就是沿路线的前进方向右偏到河轴线的夹角,也就是顺时针方向旋转,桥梁通只可以定义0-90度,而桥规上好象是0-180度, 和桥规上的定义不同.实际上是一回事(7)请问桥台盖梁计算时搭板线荷载和搭板力如何填写,填了搭板线荷载搭板力如何填写?答复:搭板线荷载和搭板力只能填写一个,线荷载是指搭板在盖梁轴线方向上,每米宽的重量,可以表示为1/2~1/3搭板重量除以盖梁长度.搭板力是指将搭板在横向上按照桥面板宽度上的分布力/分为第一块重量,第二块重量.第三块重量......(8)图钻孔问题答复:是在抱歉,这个桥型图钻孔问题是我们的程序出现的问题,目前问题已经找到,现在正在修改程序,给您带来的不便敬请谅解。
桥梁通问答1.正确的绘图情况下,墩顶的通长钢筋下弯⾄跨中时,墩顶的通长下弯钢筋的根数及编号应该等同与跨中截⾯的钢筋根数及编号,但该软件填写钢筋编号时,(详见附件⽂件名为“w26m 路基13m-25度.qlt”桥墩盖梁钢筋绘图模块)即:在墩顶钢筋编号填写N4钢筋,⽽跨中没有填写N4钢筋,进⾏数据检验时居然显⽰“数据检查通过”且能⽣成相应的图纸(该图纸是错误的),请核查!回答:该功能已经实现。
2.进⾏钢筋钢筋数据的插⼊(或调⽤)功能时,若在不同个⽂件中相互插⼊(或调⽤)功能时必须重新进⾏数据的填写⼯作,不是⼗分的⽅便。
回答:该功能已经实现。
3.墩台盖梁钢筋绘图时,盖梁长度⽅向是按⽐例绘制,为何⾼度⽅向⼜不是按⽐例绘制。
回答:由于保护层太⼩,侧⾯图按⽐例绘制会导致点钢筋或箍筋绘制在轮廓线外(或许重叠),⽴⾯图与侧⾯图应⼀致。
4.在进⾏墩台盖梁钢筋绘图时,在“盖梁材料、保护层、箍筋间距跟加密”这⼀栏中的“钢筋末端弯勾增长值”跟“...直径倍数”这两控键的值常出现丢失现象。
回答:没有问题。
钢筋末端弯勾增长值墩台不同⽽不同。
5.在进⾏墩台盖梁钢筋绘图时,(详见附件⽂件名为“w26m路基13m-45-1度.qlt”桥墩盖梁钢筋绘图模块),多出⼀根钢筋线(应该为加强短钢筋)。
回答:该问题已经修改。
6.在进⾏墩台盖梁钢筋绘图时,(详见附件⽂件名为“w26m路基13m-45-2度.qlt”桥墩盖梁钢筋绘图模块),⽴⾯图中N3钢筋(不通过跨中的弯起筋)根数有误,且钢筋⼤样中漏标尺⼨标注。
回答:该问题已经修改7.于盖梁的裂缝计算中钢筋直径的取值:规范规定当采⽤焊接⽅式时,d应该提⾼1.3的系数。
回答:该问题已经修改8.能否把程序⽣成的图纸中的“附注”改为“说明”;回答:7.053版改由图框输⼊窗体中选择。
9.钢筋图中的钢筋编号“○”太⼤,占⽤较⼤空间,回答:7.053版改由图框输⼊窗体中选择⼤⼩。
10.桩柱式桥墩钢筋中,桩的主筋与柱的主筋是断开的,能否设计成为⼀根通筋!这样可以节省部分钢筋,并且把钢筋接头都设在系梁附近是否合理!回答:设计成为⼀根通筋,钢筋太长,运输和加⼯均不⽅便。
桥梁智绘V1.6更新说明 (2015.09.11C版本)上海同航土木工程科技有限2015.11软件更新方法1.原来安装过桥梁智绘老版本,并且安装在AutoCAD目录下的。
卸载原来的桥梁智绘程序,如果CAD目录有“TX_”开头的文件或文件夹,则将其全部删除。
然后重新安装桥梁智绘。
新版本桥梁智绘不需要安装在AutoCAD目录下。
2.原来安装过桥梁智绘,如果原来安装在非AutoCAD目录下的,则可直接覆盖安装。
3.如果此台电脑是第一次安装桥梁智绘的,则需要安装加密锁运行库(在安装的最后一页勾选“安装加密锁运行库”);以后再安装可以不勾选此项。
安装了加密锁运行库后右下角有圆圈图标。
版本更新内容一、 连续梁模块:构造部分:1.增加平面小倒角,去除平面箱室内部倒角线 【连续梁‐>绘图设置‐>构造】2.增加设置梁端伸缩缝槽口,中横隔板【连续梁‐>绘图设置‐>构造细部】3.等高及变高连续梁中横隔板设置【连续梁‐>绘图设置‐>构造】4.加宽断面立面倒角加厚方式控制【连续梁‐>绘图设置‐>构造细部】5.增加“等高连续梁(公路模块)”,该模块位简化输入,自动设定“加宽断面”设置,并取消底板加厚选线,采用立面顶底板倒角方式处理底板厚度变化。
6.悬浇梁断面二次倒角功能【悬浇连续梁‐>标准截面】7.连续梁中横隔板设置【连续梁‐>绘图设置‐>构造】8.连续梁分跨出图(构造、钢筋)【连续梁‐>绘图设置‐>构造】9.变高连续底板宽度增加控制选项【变高连续梁‐>纵向数据‐>腹板斜率】10.变高梁底缘线采用圆弧【连续梁‐>构造数据‐>底缘采用圆曲线】11.等高连续梁变截面梁支持变悬臂处理【连续梁‐>构造数据‐>悬臂定义】12.腹板合并是自动减掉箱室交叉部分(程序自动完成)钢束部分:13.连续梁钢束断面改进齿块构造的绘制(程序自动处理)。
桥梁大师2006常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后,出现标注或字体乱码情况,将如何处理, 答:在建立桥梁大师图纸前需使用bm.dwt 模板。
具体操作如下:打开桥梁大师,在autocad菜单file->new-> use a template ->选择bm.dwt文件。
(如果操作中无法显示此界面,您首先应在autocad 菜单 tools->Options->System 中找到Stratup 选择Show traditional startupdialog,OK 退出~)如为中文版本请对照修改。
2.我们设计院里字体、线形、标注都有规定,请问桥梁大师中可以进行修改吗, 答:可以~是通过定制模板来制定字体、线形、标注的。
定制模板的过程(下面提到的操作全部为,,,菜单操作):,(File->open找到并打开autocad2002\template\bm.dwt(打开bm模板),(菜单->format 中可以分别对layer, text style, dimension style (线层,文本样式,标注样式)进行定制。
,(修改完成后保存并把autocad2002\template\bm.dwt复制并粘贴到bridgemaster\support\bm.dwt. ,(定制模板完成后,再用桥梁大师生成图纸将是你自己量身定做的字体,线形,标注了~提示:在文本样式中修改的字体,需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改: 1.常规BM_FST, 2.表格内容BM_Tab,3.表格表头BM_TabHead, 4.标注BM_Dim, 5.小字号BM_Small, 6.标题 BM_Title。
3.如果出现工程配置打不开或者提示的情况怎么处理,答:可以处理~最简单的方法是以前备份过此工程,那么用备份工程目录下“标准数据.mdb ”文件覆盖到当前工程下。
一、桥梁智绘软件安装说明:
先安装AutoCAD2010,再安装桥梁智绘软件和加密锁程序,安装完毕,打开AutoCAD2010,设置一下字体,即可使用。
二、电脑安装了桥梁智绘软件后,若二条工具栏没有显示:
操作如下:在CAD命令行中输入menuload,点回车,浏览,选择桥梁智绘软件安装目录下的TX-BADesign.cuix。
例如,C : \ Program Files \BridgeWise 2014 \TX-BADesign.cuix(默认安装路径)并选择加载。
三、有的电脑Windows系统安装了桥梁智绘软件后,打开AutoCAD2010,设置字体后,会跳出一个对话框:
请操作如下:打开桥梁智绘软件安装目录下的Program Files \ BridgeWise 2014 \Tx-Option. xml (右点)\属性\安全\编辑\添加\everyone \确定\Everyone的权限\允许□打√\确定。

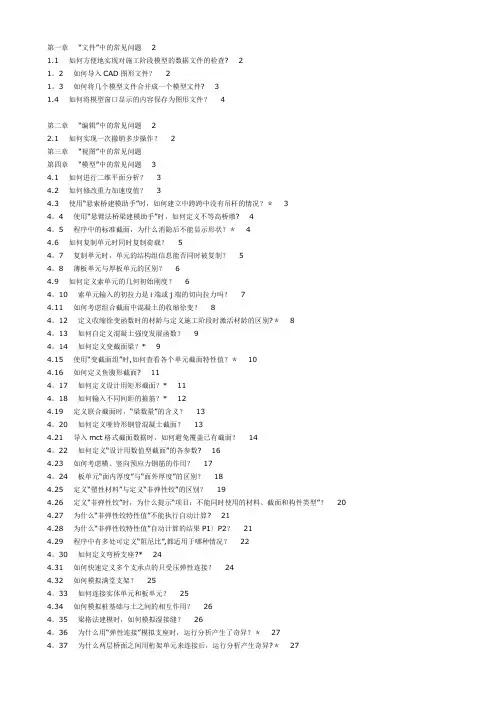

第一章“文件”中的常见问题 21.1 如何方便地实现对施工阶段模型的数据文件的检查? 21。
2 如何导入CAD图形文件? 21。
3 如何将几个模型文件合并成一个模型文件? 31.4 如何将模型窗口显示的内容保存为图形文件? 4第二章“编辑”中的常见问题 22.1 如何实现一次撤销多步操作? 2第三章“视图”中的常见问题第四章“模型”中的常见问题 34.1 如何进行二维平面分析? 34.2 如何修改重力加速度值? 34.3 使用“悬索桥建模助手”时,如何建立中跨跨中没有吊杆的情况?* 34。
4 使用“悬臂法桥梁建模助手”时,如何定义不等高桥墩? 44。
5 程序中的标准截面,为什么消隐后不能显示形状?* 44.6 如何复制单元时同时复制荷载? 54。
7 复制单元时,单元的结构组信息能否同时被复制? 54。
8 薄板单元与厚板单元的区别? 64.9 如何定义索单元的几何初始刚度? 64。
10 索单元输入的初拉力是i端或j端的切向拉力吗? 74.11 如何考虑组合截面中混凝土的收缩徐变? 84。
12 定义收缩徐变函数时的材龄与定义施工阶段时激活材龄的区别?* 84。
13 如何自定义混凝土强度发展函数? 94。
14 如何定义变截面梁?* 94.15 使用“变截面组”时,如何查看各个单元截面特性值?* 104.16 如何定义鱼腹形截面? 114。
17 如何定义设计用矩形截面?* 114。
18 如何输入不同间距的箍筋?* 124.19 定义联合截面时,“梁数量”的含义? 134。
20 如何定义哑铃形钢管混凝土截面? 134.21 导入mct格式截面数据时,如何避免覆盖已有截面? 144。
22 如何定义“设计用数值型截面”的各参数? 164.23 如何考虑横、竖向预应力钢筋的作用? 174。
24 板单元“面内厚度”与“面外厚度”的区别? 184.25 定义“塑性材料”与定义“非弹性铰”的区别? 194.26 定义“非弹性铰”时,为什么提示“项目:不能同时使用的材料、截面和构件类型”? 20 4.27 为什么“非弹性铰特性值”不能执行自动计算? 214.28 为什么“非弹性铰特性值”自动计算的结果P1〉P2? 214.29 程序中有多处可定义“阻尼比”,都适用于哪种情况? 224。

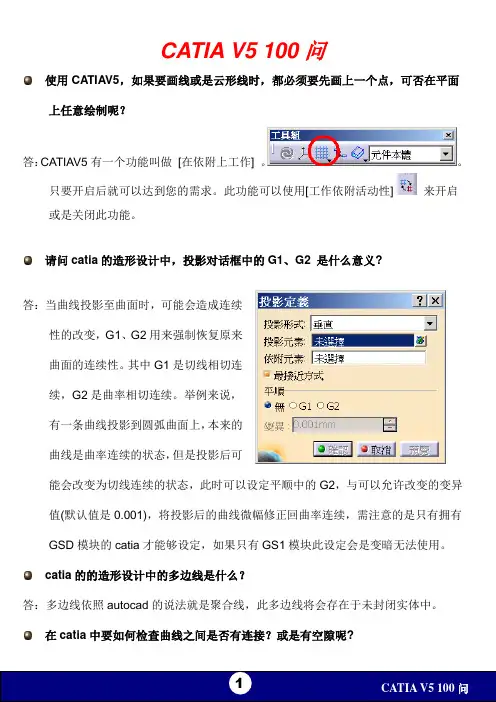

CATIA V5 100问使用CATIAV5,如果要画线或是云形线时,都必须要先画上一个点,可否在平面上任意绘制呢?答:CATIAV5有一个功能叫做[在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性]来开启或是关闭此功能。
请问catia的造形设计中,投影对话框中的G1、G2 是什么意义?答:当曲线投影至曲面时,可能会造成连续性的改变,G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续,G2是曲率相切连续。
举例来说,有一条曲线投影到圆弧曲面上,本来的曲线是曲率连续的状态,但是投影后可能会改变为切线连续的状态,此时可以设定平顺中的G2,与可以允许改变的变异值(默认值是0.001),将投影后的曲线微幅修正回曲率连续,需注意的是只有拥有GSD模块的catia才能够设定,如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么?答:多边线依照autocad的说法就是聚合线,此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接?或是有空隙呢?答:此问题必须看是草图中的像素,或是未封闭本体中的像素。
如果是草图中的像素,可以使用草图分析。
如果有未封闭的曲线,就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素,就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制,请问圆的型式中有一个相切和点的选项,要如何定义才是正确,我试了好几次,不知道指定点和圆之间有何关联性? 烦请指教。
答:定义相切和点的圆指令,其中要输入以下四个条件:●元素1:可以是曲线或是点,如果是曲线将会控制相切圆,如果是点则是通过点的定义。
●曲线2:的定义一定是曲线相切圆。
●点:的定义是指定通过曲线2上的相切点,如果指定的点不在曲线2上,还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
●依附:必须指定通过以上三个条件的平面,圆将会落在此平面上。
目录一、安装程序及初始设置 (4)1.安装在Win7 平台VS2008运行库提示错误 (4)2.程序只能在AutoCAD2010 下运行吗? (4)3.安装完程序后对象显示不完整,只有连续梁没下部结构或只有下部结构。
(4)4.程序不稳定,有时会出错导致CAD关闭。
(4)5.没有找到软件狗的解决方法答:1.如果是本机上插狗的 (5)6.菜单上的工具栏无法显示,怎么办? (6)7.安装后树形菜单没有出现 (7)8.程序没有加载 (7)9.用了程序之后无法关闭CAD (7)10.用了程序之后打不开布局。
(7)11.如何设置文字,标注等绘图样式? (7)12.修改设置后,点击确定,弹出窗口报告无法修改配置文件 (7)13.安装完成软件后,如图是弹出“字体样式设置错误”? (8)14.导出的脚本如何使其只修改模型的部分内容(只修改模型,或只修改钢束)? (8)15.如何使程序自动完成空心板布置图满足我的要求 (9)16.空心板布置图中是否可以用户自己划分板梁 (9)17.小箱梁布置图是否支持中心线是曲线小箱梁 (9)18.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (9)19.导出的横梁模型,施工阶段的荷载是如何考虑的 (9)二、高架总图 (10)20.高架总图需要道路啥内容 (10)21.“承台顶距地面”是什么意思 (10)22.“平面偏移”是什么意思 (10)23.“立面水平”是什么意思 (10)24.路线信息里面的“选择平曲线”是怎么使用的 (10)25.路线信息里面的导入“竖曲线文件”的格式有什么要求? (10)26.路线信息里面的导入“地面线文件”的格式有什么要求? (10)27.路线信息里面的“选择地面线”一定要选吗? (11)28.“总体布置”如何使用? (11)29.“总体布置”中自动生成的表格需要修改吗? (11)30.竖曲线的数据修改后“总体布置”中的标高数据自动修改吗? (11)31.总图可以绘制不同梁高的上部结构吗,可以绘制变高梁吗? (11)32.总图如何控制伸缩缝。
桥梁大师2006常见问题解答一、工程配置与模板定制1.使用桥梁大师2006生成工程图纸后,出现标注或字体乱码情况,将如何处理, 答:在建立桥梁大师图纸前需使用bm.dwt 模板。
具体操作如下:打开桥梁大师,在autocad菜单file->new-> use a template ->选择bm.dwt文件。
(如果操作中无法显示此界面,您首先应在autocad 菜单 tools->Options->System 中找到Stratup 选择Show traditional startupdialog,OK 退出~)如为中文版本请对照修改。
2.我们设计院里字体、线形、标注都有规定,请问桥梁大师中可以进行修改吗, 答:可以~是通过定制模板来制定字体、线形、标注的。
定制模板的过程(下面提到的操作全部为,,,菜单操作):,(File->open找到并打开autocad2002\template\bm.dwt(打开bm模板),(菜单->format 中可以分别对layer, text style, dimension style (线层,文本样式,标注样式)进行定制。
,(修改完成后保存并把autocad2002\template\bm.dwt复制并粘贴到bridgemaster\support\bm.dwt. ,(定制模板完成后,再用桥梁大师生成图纸将是你自己量身定做的字体,线形,标注了~提示:在文本样式中修改的字体,需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改: 1.常规BM_FST, 2.表格内容BM_Tab,3.表格表头BM_TabHead, 4.标注BM_Dim, 5.小字号BM_Small, 6.标题 BM_Title。
3.如果出现工程配置打不开或者提示的情况怎么处理,答:可以处理~最简单的方法是以前备份过此工程,那么用备份工程目录下“标准数据.mdb ”文件覆盖到当前工程下。
桥梁大师2021常见问题解答一、工程配置与模板定制1、在由桥母2022生成工程图后,如果注释或字体无序,将如何处理?答:在建立桥梁大师图纸前需使用bm.dwt模板。
具体操作如下:打开桥梁大师,在autocad菜单file->new->useatemplate->选择bm.dwt文件。
(如果操作中无法显示此界面,您首先应在autocad菜单tools->options->system中找到stratup选择showtraditionalstartupdialog,ok退出!)如为中文版本请对照修改。
2.我方设计院对字体、线条和标记有规定。
你能在桥主界面修改它吗?答:可以!是通过定制模板来制定字体、线形、标注的。
定制模板的过程(下面提到的操作全部为cad菜单操作):1.file->open找到并打开autocad2002\\template\\bm.dwt(打开bm模板)2.菜单->format中可以分别对layer,textstyle,dimensionstyle(线层,文本样式,标注样式)进行定制。
3.修改完成后保存并把autocad2002\\template\\bm.dwt复制并粘贴到bridgemaster\\support\\bm.dwt.4.定制模板完成后,再用桥梁大师生成图纸将是你自己量身定做的字体,线形,标注了!提示:在文本样式中修改的字体,需要和工程配置中字体样式统一文本样式中建议分别对下列6种样式进行修改:1.常规bm_fst,2.表格内容bm_tab,3.表格表头bm_tabhead,4.标注bm_dim,5.小字号bm_small,6.标题bm_title。
3.如果无法打开或提示工程配置,该怎么办?回答:我能处理!最简单的方法是先备份此项目,然后将备份项目目录下的“standard data.MDB”文件覆盖到当前项目。
如果没有备份,请同时打开project目录下的“standard data.MDB”和bridgemaster2022\\support目录下的“standard data.MDB”,分别查找错误提示表,并进行比较和修改!(即根据支持下的standard data.MDB修改项目目录下的standard data.MDB内容)提示用户:自定义标准图形和项目配置后,最好备份“standarddata.MDB”文件。
桥梁大师软件常见问题及解答1、桥梁大师对山区桥梁由于左右幅地形相差较大,左右幅需要设不同的基础或者基础埋深不一样,应该如何设计?答:可以在基本数据资料准备、工程配置等工作完成后,建立桥梁模型。
CAD 图形区内生成桥型布置图,显示的桥梁大师模型树中, “主控信息”的对应属性页中,在“下部左右”处取消勾选“相同”。
此时在模型树中的下部墩台形式,显示为左右两种情况。
可以在此分别定义左右参数。
包括不同的基础和基础埋深。
如果上部结构也采用不同的形式,可采用左右幅带“ /”的表达式形式建立模型,如 4x20/4x20,表示左右幅分别设计,用此类型表达式建立模型得到桥型图后,用户可发现,该桥型图的模型属性中,自动将上、下部结构分为两组处理。
2、我的左右幅是错台的,如何设计?答:左右错台的情况,可以根据项目情况两种方法解决。
1)把左右幅分别建立为两个项目,即左幅一个项目,右幅一个项目。
分别进行设计。
设计过程中在模型树的“桥型模型”对应的属性页中,控制“ 显示左右幅” 、“显示左右侧”的内容。
最后可以把两个项目的桥型布置图进行叠合显示,即平面图左右两侧内容叠合,立面图中显示左右任一幅形式,断面形式显示为左右幅任一形式或是双幅(两幅内容叠合)。
2)程序提供错墩错台桥型的整体设计。
建立桥梁模型时在跨径栏中用“ /”来分隔左右幅跨径,如“ 4x30+2x30/3x30+4x30” ,并且可以分别定义左右半幅上部及下部的结构类型。
3、由于曲线半径比较小,我的平面图和立面图打架了,如何调整?答:平面图与立面图之间的垂直距离、立面图与横断面图之间的距离、平面图与表格之间的距离,都可以在建立桥型布置图时,模型树的“桥梁模型”对应的属性页中的“平立距离”、“立横距离”、“平表距离”进行参数控制。
如果出现图之间打架,可以调整这些参数。
4、对柱式墩台绘制有时不大合适,有时太长和其它图形打架,有时太短空闲部分较多,如何调整?答:墩台的长度可以通过建立桥型布置图时,在模型树的“桥梁模型”对应的属性页中,对“绘制长度”、“墩身控制高度”、“基础控制高度”、“墩身绘制高度”、“基础绘制高度”这些参数的定义进行控制,使之达到理想效果。
目录一、安装程序及初始设置....................................错误!未定义书签。
1.安装在Win7平台VS2008运行库提示错误..................错误!未定义书签。
2.程序只能在AutoCAD2010下运行吗........................错误!未定义书签。
3.安装完程序后对象显示不完整,只有连续梁没下部结构或只有下部结构。
错误!未定义书签。
4.程序不稳定,有时会出错导致CAD关闭。
..................错误!未定义书签。
5.没有找到软件狗的解决方法答: 1.如果是本机上插狗的.....................................错误!未定义书签。
6.菜单上的工具栏无法显示,怎么办........................错误!未定义书签。
7.安装后树形菜单没有出现................................错误!未定义书签。
8.程序没有加载..........................................错误!未定义书签。
9.用了程序之后无法关闭CAD ..............................错误!未定义书签。
10.用了程序之后打不开布局。
..............................错误!未定义书签。
11.如何设置文字,标注等绘图样式..........................错误!未定义书签。
12.修改设置后,点击确定,弹出窗口报告无法修改配置文件....错误!未定义书签。
13.安装完成软件后,如图是弹出“字体样式设置错误”........错误!未定义书签。
14.导出的脚本如何使其只修改模型的部分内容(只修改模型,或只修改钢束)错误!未定义书签。
15.如何使程序自动完成空心板布置图满足我的要求............错误!未定义书签。
目录软件安装方法 (3)一、系统要求 (3)二、安装目录 (3)三、运行库安装 (3)四、软件使用环境 (5)五、安装完成 (5)六、开始使用 (6)七、对话框操作基础 (7)软件基本操作 (9)一、安装完成 (9)二、开始使用 (10)三、对话框操作基础 (11)软件出图设置 (13)一、开打设置面板 (13)二、分类显示构筑物 (13)三、设置字体样式 (14)四、设置标注样式 (15)五、设置图层 (15)六、设置钢筋 (16)七、设置钢束 (16)八、其他设置 (17)总体布置图设计 (18)一、出图设置 (18)二、道路信息 (19)三、桥面布置 (20)四、上部结构 (20)五、桥墩结构 (20)六、桥台结构 (21)七、总体布置 (21)等高连续梁设计(支持变宽) (24)一、标准断面定义 (24)二、立面及平面定义 (28)三、腹板钢束 (31)四、顶底板钢束 (32)五、钢束平弯 (33)六、平面钢束调整 (34)七、槽口齿块 (34)八、钢筋输出 (35)九、计算模型 (36)变高连续梁设计 (37)一、标准断面定义 (37)二、立面及平面定义 (37)悬浇连续梁设计 (40)一、标准断面定义 (40)二、立面及平面定义 (44)三、节段数据 (47)四、腹板钢束 (48)五、顶底板钢束 (50)六、钢束平弯数据 (51)七、钢筋数据 (52)八、计算模型 (53)空心板布板图设计 (54)一、对话框界面 (54)二、输入内容说明 (54)小箱梁、T梁布板图设计 (57)一、对话框界面 (57)二、输入内容说明 (57)软件安装方法一、系统要求1.操作系统为XP或Win7(32位)2.运行平台为AutoCAD2010及以上版本。
二、安装目录一定要安装在AutoCAD相同目录下。
图示为AutoCAD默认目录,如果您的CAD安装不是默认该目录,请手动修改安装路径。
图一.安装目录必须是AutoCAD2010的安装目录三、运行库安装1.安装到最后一页会提示是否安装 VS2008运行库及加密锁运行库(CodeMeterRuntime)。
桥码软件常见问题回答1.桥码软件支持什么功能?桥码软件支持的上部结构:包括所有类型的混凝土箱形梁,包括异形、变宽、变高、变箱室。
下部结构包括:各类柱式桥墩,以及各式桥台。
桥码软件现阶段具备以下功能:绘箱梁构造图、绘箱梁预应力图、绘箱梁钢筋图、绘桥型立面图、绘基础平面图、桩位坐标表、绘墩台构造图、绘承台钢筋图、绘桩基钢筋图,桥码软件还具备上部结构计算功能,并提供一键输出“桥梁博士”数据功能,用户可以用桥码软件进行计算,用桥梁博士验证,方便用户对计算结果进行比对。
至于和其他软件相比有什么优势,我们多说无益,建议您自己试用以下桥码软件,相信您会有意外的收获,使用中有任何问题都可以随时向我们的技术人员寻求帮助。
2桥梁设计绘图软件桥码软件是收费的吗?如果收费,多少钱呢?您好,使用桥码软件让您比别人更优秀,桥码软件使用是完全免费的,您可以放心使用。
建议您下载桥码软件,安装注册帐号后,按照我们的教程资料一步步操作,肯定会有让您意想不到的收获,使用过程中的问题都可以通过官方网站上的联系方式与我们联系咨询3请问桥码软件能否绘T梁还有空心板?在实际的设计当中,大多设计院一般在处理这个问题的时候,都是直接套用已有的标准图。
本公司与很多设计院有过合作,对于桥码软件VIP客户,我们可以免费提供,桥码软件,现阶段不支持T梁和空心板的绘图。
4 上部结构的组成和上部结构的布置有点看不懂有没有说桥码软件“上部结构布置”和“上部结构组成”这两个窗体相互关联,在其中一个窗体修改数据保存后,另一窗体相应的数据也会修改“下部结构布置”和“下部结构组成”这两个窗体也是相互关联“上部结构布置”和“上部结构组成”只考虑上部结构的布置和上部结构与墩号之间的关系,不考虑桥台和桥墩的布置桥台和桥墩的布置在“下部结构布置”和“下部结构组成”窗体中桥码软件的桥台和桥墩数据,在同一窗体输入,通过切换类型,窗体会根据用户切换的类型变化用户需要先选择下部结构类型,就可以按顺序输入相应下部结构是数据5 桥码软件横隔板坐标指的是纵向中心坐标么?横隔板中心定位和顶板、底板定位没有区别都是以相对坐标定位,如果不明白相对坐标,可以看“纵向轴号”图例6如果我不同的钢束定义不同的束数在哪里可以调整?桥码软件的钢束输入方式和桥梁博士不同,桥梁博士输入钢束只考虑二维平面,你说的束数是指竖弯相同的钢束数量,这些竖弯相同的钢束在平面上和横断面上的位置各不相同,素以用桥梁博士的那种输入方式,不能解决这个问题、如上图,竖弯形状相同的有3根,如果按照桥梁博士的输入方式,只有输一个3就可以,但是没法在平面和横断面上定位,-1表示离梁中线左侧1米0表示在梁中线上1表示离中线右侧1米7预应力输入的时候是不是始终是以顶板为基点?选顶板束,是以顶板为基点选底板束,是以底板为基点选腹板束,Y坐标负值是以顶板为基点,Y坐标正值是以底板为基点,和桥梁博士的表达方式基本一致8你们软件的异形梁怎么去学习啊先输入线路平面,在AutoCAD上拾取线路边线再输入箱梁结构然后,用箱梁定位,将箱梁放到线路。
目录一、安装程序及初始设置 (4)1.安装在Win7平台VS2008运行库提示错误 (4)2.程序只能在AutoCAD2010下运行吗? (4)3.安装完程序后对象显示不完整,只有连续梁没下部结构或只有下部结构。
(4)4.程序不稳定,有时会出错导致CAD关闭。
(4)5. 没有找到软件狗的解决方法答: 1.如果是本机上插狗的 (5)6。
菜单上的工具栏无法显示,怎么办? (6)7。
安装后树形菜单没有出现 (7)8.程序没有加载 (7)9。
用了程序之后无法关闭CAD (7)10.用了程序之后打不开布局。
(7)11.如何设置文字,标注等绘图样式? (7)12.修改设置后,点击确定,弹出窗口报告无法修改配置文件 (7)13.安装完成软件后,如图是弹出“字体样式设置错误"? (8)14.导出的脚本如何使其只修改模型的部分内容(只修改模型,或只修改钢束)? (8)15。
如何使程序自动完成空心板布置图满足我的要求 (9)16。
空心板布置图中是否可以用户自己划分板梁 (9)17。
小箱梁布置图是否支持中心线是曲线小箱梁 (9)18.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (9)19。
导出的横梁模型,施工阶段的荷载是如何考虑的 (9)二、高架总图 (10)20。
高架总图需要道路啥内容 (10)21。
“承台顶距地面”是什么意思 (10)22. “平面偏移”是什么意思 (10)23. “立面水平”是什么意思 (10)24。
路线信息里面的“选择平曲线"是怎么使用的 (10)25。
路线信息里面的导入“竖曲线文件”的格式有什么要求? (10)26. 路线信息里面的导入“地面线文件”的格式有什么要求? (10)27。
路线信息里面的“选择地面线”一定要选吗? (11)28. “总体布置"如何使用? (11)29。
“总体布置”中自动生成的表格需要修改吗? (11)30. 竖曲线的数据修改后“总体布置”中的标高数据自动修改吗? (11)31。
总图可以绘制不同梁高的上部结构吗,可以绘制变高梁吗? (11)32。
总图如何控制伸缩缝。
(11)33.如何设置一个墩位上多个桥墩或桥墩不在中心线上,这在分幅桥的时较常用。
. 1134.不同梁高怎么处理。
(12)35。
跨径布置有何工具能方便操作吗? (12)36。
路线信息里面的“计算标高",“计算坐标”是怎么使用的 (12)37. 路线信息里面的“自动标高"是怎么使用的 (12)38. 桥面布置对话框中如何输入成分幅桥? (12)39. 桥面布置一定要输吗? (13)三、连续梁 (13)40。
连续梁生成图纸后还需要手工修改那些东西? (13)41.如何绘制顶底板的大倒角、横梁断面为矩形(部分公路设计院设计习惯)? (14)42.顶板有倒角在断面图中没有倒角绘制错误,为什么? (14)43。
标准断面中顶板倒角如何定义? (15)44.底板倒角“边腹板倒角Y沿线” “边腹板倒角X沿线”是什么意思? (15)45。
标准断面如何输入成底板圆弧断面,“边腹板曲线控制"有何作用 (15)46.断面图如何标注腹板中心线或者不标注腹板中中心线而标注腹板结构线 (16)47.“底平面绘悬臂”是什么意思 (16)48.“变宽与道路中心线垂直”是什么意思 (16)49.“选择输出断面”是什么意思,如何使用。
(16)50。
设置了腹板变宽,但是顶平面图绘制没有表示腹板变宽。
(16)51。
梁顶平面绘制正确,底平面绘制错误。
(16)52.弯梁或变宽梁如何出? (17)53.变宽梁选择的构造线有何要求? (17)54。
变宽梁无法绘制顶平面图或底平面图 (17)55.程序可以出裤衩梁(端部是折线的梁)吗? (17)56。
程序可以出腹板合并的梁或腹板截断的梁吗? (17)57。
“固定悬臂及边腹板斜率"和“固定中腹板宽度"是什么意思? (17)58。
绘图设置的“固定悬臂与边腹板斜率",“固定中腹板宽度”是什么意思? (17)59.绘图设置的“边箱腹板外侧固定”是什么意思? (18)60.“底平面绘悬臂”如何使用? (18)61。
立面数据中“腹板最小间距"是什么意思” (18)62。
表格删除数据时出错 (19)63。
立面数据中“腹板中线按起点排序"是什么意思” (19)64.边腹板加宽线为何与底边外边线不平行? (19)65。
绘图设置里的“钢束映射”有何作用? (19)66。
设置了“钢束映射”为何会输出两个相同名称的钢束,而没有合并? (20)67.导入的钢束线坐标不对? (20)68。
如何输入腹板钢束 (20)69. 如何输入顶底板钢束 (20)70.钢束平面图没有输出腹板钢束 (21)71。
边腹板钢束没有平弯 (21)72.出图时边腹板钢束提示有误。
(21)73.导入的顶底板钢束有何要求? (21)74.如何输入槽口齿块? (21)75.如何将齿块合并输入? (22)76。
边腹板预应力合并锚槽? (22)77.槽锚块中“至腹板”选项选上,画图还是不是很灵,有用过吗? (22)78.程序中的有效分布宽度是如何计算的 (22)79.桥博模型有效分布宽度是否可以自己输入 (23)80。
迈达斯模型有效分布宽度如何输入? (23)81。
“表格内插计算”是什么意思? (23)82。
“表格内插计算”是什么意思? (23)83.点计算方量或导出桥博计算,发生错误,弹出“索引超出范围” (23)84.折线形端横梁的变宽梁出来的图改图有哪些地方要注意的? (23)四、横梁 (24)85。
边腹板荷载加载位置? (24)五、下部结构 (24)86.盖梁有3个立柱可以画吗? (24)87.承台数据如何输入? (24)一、安装程序及初始设置1.安装在Win7平台VS2008运行库提示错误答:a)检查是否有管理员权限b) 一直点“忽略”,就可以安装成功c)程序运行需要读取或写入TX_Option。
xml文件,如果Win7没有管理员权限,则无法读取该文件,请手工设置该文件的读写权限2.程序只能在AutoCAD2010下运行吗?答:AutoCAD的双年版本是比较稳定的发布版本,目前程序是在AutoCAD2010上运行的.技术上AutoCAD2010以上版本都能支持,但是目前只发布2010版本的,其他版本暂不考虑。
答2:AutoCAD2011上也能运行。
3.安装完程序后对象显示不完整,只有连续梁没下部结构或只有下部结构。
答:选择菜单上的样式设置(TXOption命令),在弹出的对话框中选择显示的内容。
4.程序不稳定,有时会出错导致CAD关闭。
答:有两种情况程序会不稳定:a)采用盗版的AutoCAD,并且破解方式是替换文件的.这种情况几乎每次画图都会引起AutoCAD崩溃。
如果是输入序列号的方式的,这样的CAD可以正常使用.(现在安装这种版本的用户不多了)b)在这个文件操作的时候崩溃过一次,这样的文件以后再操作崩溃发生的几率增加很多,这个时候最好是重新建一个新的dwg文件,在新文件中操作.原因是那个文件发生错误时留下一些错误信息,用新的dwg文件就可以了。
c)如果在关闭对话框的时候(点确定或取消的时候)容易发生错误,则采用如下操作可避免或减少错误发生.出图的操作是先在cad中点取点,然后程序绘制图形,并弹出对话框。
可以采用先最小化对话框(这时一般可以看到图形已经绘制完成),再还原,然后再按”确定”或"取消"关闭对话框,这样操作一般可以避免程序崩溃。
原因是图纸内容比较多的情况,虽然对话框已经弹出来了,但是实际后台绘图程序没有结束,做一些其他操作确保绘图完成,再关闭对话框就不会出错了。
5.没有找到软件狗的解决方法答: 1。
如果是本机上插狗的a).安装的版本是否正确,是加密锁版本b)。
右下角是否有圆圈图标,并且绿色.c)。
双击绿色圆圈图标,右下角点击【Web管理界面】,查看【内容\许可信息】里面的查看101730的产品的授权设置,查看是否时间过期。
d).如果是软件过期了,则可以按照如下步骤生成更新文件.e).在CodeMeter控制中心面板上点【更新许可】,然后一直下一步,最后生成一个文件,将文件传给技术支持。
f).技术支持会返回一个后缀为*。
WibuCmRaU的文件,拉到控制中心面板内即可。
2.如果是网络狗的a).右下角是否有圆圈图标,不在本机则圆圈为灰色b).双击绿色圆圈图标,右下角点击【Web管理界面】,查看【配置\网络设置】里面的【服务器列表】,将里面的条目全部删除,(或者条件软件加密锁所在的电脑IP)如果软件没有过期,但是程序无法使用,则尝试双击绿色圆圈图标,右下角点击【Web管理界面】6.菜单上的工具栏无法显示,怎么办?答:a)检查菜单是否加载。
b)检查菜单是否显示。
在菜单的空白地方点鼠标右键,可以从TX_TOOLBOX菜单中选择是否显示菜单。
d)如果是因为重装软件后导致该问题,如下操作可以解决。
1。
卸载原有菜单。
输入命令cui,在左上角的下拉选择框中选择“所有自定义文件”,在下面的框内选择“局部自定义文件”从中选择TX_ToolBox,选择右键菜单的卸载,并“应用”及“确定"2。
重新加载菜单.在命令行中输入,menuload,选择右侧加载按钮,选择程序安装目录(就是AutoCAD2010安装目录)下的TX_Badesign。
cuix 并选择加载。
7.安装后树形菜单没有出现答:点击工具栏“显示工具"(ShowBridgeProject)可以调出桥梁项目管理的树形菜单。
图标为工具栏上的。
如果工具栏上的所有按钮都不能使用,则说明程序没有加载。
8.程序没有加载答:1,检查安装路径正确否;确认有权限使用。
2,重新新版本安装可能能解决问题9.用了程序之后无法关闭CAD答:这种情况只在某些情况下发生,目前没有找到原因.一般正常操作不会这样。
这种情况下只能点CAD右上角的关闭按钮,在关闭之前CAD会提示是否保存文件,这时选择保存可以将图纸保存下来。
10.用了程序之后打不开布局。
答:在模型空间里面输入命令“RE”(命令REGEN),就可以点动布局了。
或者将图纸关闭,再打开图纸。
11.如何设置文字,标注等绘图样式?答:点击工具栏“样式设置”(TXOption)可以调出设置样式的对话框。
图标为工具栏上的。
对于设定的文字或标注样式A,如果原来的图纸中没有这个样式,就新增加这个样式,设置的参数按照用户设置的值(TXOption样式设置)给定;如果已经有样式A,就采用现有的样式A,程序对于样式的设定值不起作用。
