(2021年整理)桥梁博士荷载组合说明

m i d a s荷载组合与桥博的对应关系WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】相信在用桥博做了桥梁计算之后，再用midas计算，刚开始会遇到一个很普遍的问题。

那就是：m i d a s里面的荷载组合跟桥博是如何对应的？说实话，对于初学者来说，midas的前处理（建模阶段）相对来说还算比较容易的，但是后处理（结果分析）阶段跟桥博相比就显的有些无从下手了。

毕竟两个计算软件是不同的国家开发的。

桥博作为我们国内最优秀的桥梁专业类的计算软件，比较符合我们中国人的习惯，而且做起直线桥、一般的杆系桥很快捷。

而midas这个韩国人开发的软件，里面多多少少总有些地方我们不是很习惯。

这两个软件都是很好的软件，对我们的桥梁设计提供了很大的帮助，当然同时也存在很大的不同，各有千秋。

下面我就荷载组合这个问题来说明一下他们的区别与联系。

一、桥博荷载组合a．桥博里面常用的荷载组合有：1、承载能力极限状态组合Ⅰ：基本组合2、正常使用极限状态组合Ⅰ：长期效应组合3、正常使用极限状态组合Ⅱ：短期效应组合4、正常使用极限状态组合Ⅲ：标准值组合相应荷载组合的基本定义可以查看规范JTG D60-2004第4.1.6 b．桥博里面荷载组合的应用：1、钢筋混凝土构件设计：承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；♦正常使用极限状态裂缝宽度验算：查看正常使用极限状态荷载组合II裂缝验算结果；♦构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制；2、预应力混凝土构件设计：♦承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；♦正常使用极限状态应力验算：❖法向压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大压应力验算结果）❖法向拉应力（抗裂性）：全预应力构件：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）部分预应力A类构件：☞长期效应组合：查看正常使用极限状态荷载组合I应力验算结果；（最大拉应力验算结果）☞短期效应组合：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）❖主压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大主压应力验算结果）❖主拉应力：查看正常使用极限状态荷载组合II应力验算结果；（最大主拉应力验算结果）❖简单记忆如下：组合III：最大法向压应力、最大主压应力需要满足；组合I、II：最大法向拉应力、主拉应力需要满足。

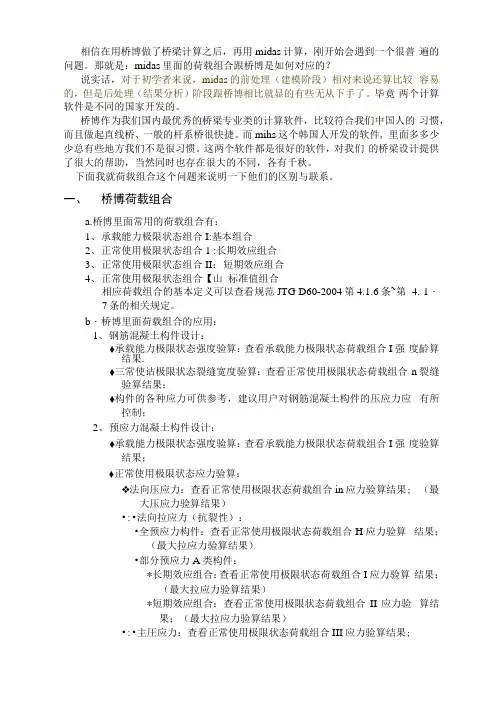

相信在用桥博做了桥梁计算之后，再用midas计算，刚开始会遇到一个很普遍的问题。

那就是：midas里面的荷载组合跟桥博是如何对应的？说实话，对于初学者来说，midas的前处理（建模阶段）相对来说还算比较容易的，但是后处理（结果分析）阶段跟桥博相比就显的有些无从下手了。

毕竟两个计算软件是不同的国家开发的。

桥博作为我们国内最优秀的桥梁专业类的计算软件，比较符合我们中国人的习惯，而且做起直线桥、一般的杆系桥很快捷。

而mihs这个韩国人开发的软件, 里面多多少少总有些地方我们不是很习惯。

这两个软件都是很好的软件，对我们的桥梁设计提供了很大的帮助，当然同时也存在很大的不同，各有千秋。

下面我就荷载组合这个问题来说明一下他们的区别与联系。

一、桥博荷载组合a.桥博里面常用的荷载组合有：1、承载能力极限状态组合I:基本组合2、正常使用极限状态组合1 :长期效应组合3、正常使用极限状态组合II：短期效应组合4、正常使用极限状态组合【山标准值组合相应荷载组合的基本定义可以查看规范JTG D60-2004第4.1.6条~第 4. 1・7条的相关规定。

b・桥博里面荷载组合的应用：1、钢筋混凝土构件设计：♦承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度齡算结果.♦三常使诂极限状态裂缝宽度验算：查看正常使用极限状态荷载组合n裂缝验算结果；♦构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制；2、预应力混凝土构件设计：♦承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；♦正常使用极限状态应力验算：❖法向压应力：查看正常使用极限状态荷载组合in应力验算结果; （最大压应力验算结果）•:•法向拉应力（抗裂性）：•全预应力构件：查看正常使用极限状态荷载组合H应力验算结果；（最大拉应力验算结果）•部分预应力A类构件：*长期效应组合：查看正常使用极限状态荷载组合I应力验算结果；（最大拉应力验算结果）*短期效应组合：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）•:•主圧应力：查看正常使用极限状态荷载组合III应力验算结果;（最大主压应力验算结果）•主拉应力：查看正常使用极限状态荷载组合II 应力验算结果;（最 大主拉应力验算结果） ❖简单记忆如下：♦组合ni ：最大法向压应力、最大主压应力需要满足； •组合I 、II:最大法向拉应力、主拉应力需要满足。

3)基础计算 ◆整体基础：进行整体基础的基底应力验算，基 础沉降计算及基础稳定性验算； ◆单桩承载力：计算地面以下各深度处单桩容许 承载力。 ◆刚性基础：计算刚性基础的变位及基础底面和 侧面土应力。 ◆弹性基础：计算弹性基础（m法）的变形，内 力及基底和侧面土应力；对于多排桩基础可分析 各桩的受力特征。
◆可以按照用户的要求对各种构件和预应力钢束进 行承载能力极限状态和正常使用极限状态及施工阶 段的配筋计算或应力和强度验算，并根据规范限值 判断是否满足规范。
2)斜、弯和异型桥梁 ◆采用平面梁格系分析各种平面斜、弯和异型结构 桥梁的恒载与活载的结构响应。 ◆系统考虑了任意方向的结构边界条件，自动进行 影响面加载，并考虑了多车道线的活载布置情况，用 于计算立交桥梁岔道口等处复杂的活载效应； ◆最终可根据用户的要求，对结构进行配筋或各种 验算。
2.系统功能 1)直线桥梁 ◆能够计算钢筋混凝土、预应力混凝土、组合梁
以及钢结构的各种结构体系的恒载与活载的各种线 性与非线性结构响应。
◆对于带索结构可根据用户要求计算各索的一次施 工张拉力或考虑活载后估算拉索的面积和恒载的优 化索力；
◆活载的类型包括公路汽车、挂车、人群、特殊活 载、特殊车列、铁路中-活载、高速列车和城市轻轨 荷载。
5)横向分布系数计算 ◆能运用杠杆法、刚性横梁法或刚接（铰接）板 梁法计算主梁在各种活载作用下的横向分布系数。
6)输入 ◆采用标准界面人机交互进行，并配有强大的数据
编辑和自动生成工具，使原始数据的输入更加明 了和方便； ◆输入数据的过程中可同步以图形或文本查看输入 数据的信息； ◆新加了单元、截面、钢束与CAD的互导模块，使得 输入更加方便； ◆新增的引用参考线，大大简化了曲线钢束的输入； ◆系统对原始数据采用三级检错以帮助用户确保原 始数据的可靠性；

（1） 截面几何特征
• 系统截面特征计算只给出截面的换算截面特征数值，并假 定全截面参加工作，取截面组成材料中弹性模量最低的材 料作为整个截面的基准材料，截面特征的数值都是针对该 种材料而言；
• 计算过程中计入普通钢筋和预应力钢筋以及截面的孔洞对 截面特征的影响；
• 截面计算前，系统以无穷大的施工阶段号初始化截面，使 整个截面的施工全部完成，整理整个截面的有效部分。
1截面几何特征?系统截面特征计算只给出截面的换算截面特征数值并假定全截面参加工作取截面组成材料中弹性模量最低的材定全截面参加工作取截面组成材料中弹性模量最低的材料作为整个截面的基准材料截面特征的数值都是针对该种材料而言
设计计算工具
桥梁博士第四章设计计算工具
在桥梁的设计工作中，常做的工作除了前面所述
桥梁博士第四章设计计算工具
建立抗剪计算文件
• 界面打开：有如下两种方法打开或创建一个抗剪能 力计算文件：
• 在主窗口的“设计”下拉式菜单中选择“剪力计 算” ；
• 或在项目组管理窗口中通过右键菜单选择“剪力计 算” 。
桥梁博士第四章设计计算工具
桥梁博士第四章设计计算工具
• 界面组成：有如下三个组成部分
力引起的该处混凝土的有效预压应力。 • 添加：将当前钢束添加到钢束列表框中。 • 修改：用当前钢束替换钢束列表框中的选择项。 • 删除：删除钢束列表框中的选择项。
桥梁博士第四章设计计算工具
（3）荷载描述
• 单击“荷载描述”按钮，系在荷载效应列表中显示了输入的荷载信息。 • 选择荷载类型，输入荷载效应中的弯矩效应、剪
(4) 竖向预应力筋：用户在此输入竖向预应力筋信息。输 入方式为：自起点开始，竖向预应力筋的间距、横向根 数、直径，到下一控制点为止。

桥梁博士学习总结第一章系统介绍Dr.Bridge系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一体的综合性桥梁结构设计与施工计算系统。

系统的编制完全按照桥梁设计与施工过程进行，密切结合桥梁设计规范，充分利用现代计算机技术，符合设计人员的习惯。

对结构的计算充分考虑了各种结构的复杂组成与施工情况。

计算更精确；同时在数据输入的容错性方面作了大量的工作，提高了用户的工作效率。

1.1 系统功能系统的基本功能1.1.1 直线桥梁能够计算钢筋混凝土、预应力混凝土、组合梁以及钢结构的各种结构体系的恒载与活载的各种线性与非线性结构响应。

其中非线性的包括内容如下：1)结构的几何非线性影响；2)结构混凝土的收缩徐变非线性影响3)组合构件截面不同材料对收缩徐变的非线性影响；4)钢筋混凝土、预应力混凝土中普通钢筋对收缩徐变的非线性影响；5)结构在非线性温度场作用下的结构与截面的非线性影响；6)受轴力构件的压弯非线性和索构件的垂度引起的非线性影响；7)对于带索结构可根据用户要求计算各索的一次施工张拉力或考虑活载后估算拉索的面积和恒载的优化索力；8)活载的类型包括公路汽车、挂车、人群、特殊活载、特殊车列、铁路中-活载、高速列车和城市轻轨荷载。

9)可以按照用户的要求对各种构件和预应力钢束进行承载能力极限状态和正常使用极限状态及施工阶段的配筋计算或应力和强度验算，并根据规范限值判断是否满足规范。

1.1.2 斜、弯和异型桥梁1)采用平面梁格系分析各种平面斜、弯和异型结构桥梁的恒载与活载的结构响应。

2)系统考虑了任意方向的结构边界条件，自动进行影响面加载，并考虑了多车道线的活载布臵情况，用于计算立交桥梁岔道口等处复杂的活载效应；3)最终可根据用户的要求，对结构进行配筋或各种验算。

1.1.3 基础计算1)整体基础：进行整体基础的基底应力验算，基础沉降计算及基础稳定性验算；2)单桩承载力：计算地面以下各深度处单桩容许承载力。

• 有必要时，可以使用虚拟单元来模拟结构实际传力路径。
第4页/共14页
其他前处理信息的细节问题
• 截面处理（横隔梁处理的原理（预盲区）、有效分布宽度原理） • 边界处理（保证结构的几何不变性，结构弹性）
第5页/共14页
三、分析过程－－单元分析与整体分析
• 桥梁计算软件，就是根据用户给出的结构几何信息、边界约束信息、荷载信息，自动完成单元分 析和整体分析。其主要过程如下：
• 单元两端节点设置在构件转折点、交汇点、截 面特性变化点、支承点以及设计者要求输出内力点 等。一般而言，单元的编号遵循从左到右，从上到 下的原则。即先从桥面部分开始给单元编号，然后 才是其它单元。
第3页/共14页
二、单元划分的原则
在进行单元划分的时候，必须遵循以下几点：
• 在构件转折点、交汇点、截面特性变化点、支承点以及设计者要求输 出内力点等位置划分节点（单元两端点）。
即：
ε初始 fpd/Ep＋εcu（1－β/ξb）
b、最小配筋率（原理是开裂弯矩与抗力的关系）
（Mcr=(σpc+γFtk）*W0，
规范对钢混换算成直接用面积比较，对预应力构件按基本原理 给出开裂弯矩。
C、相对受压区高度的限制（最大配筋率），即ξ≤ξb,此参数在主程序中不 能输出，但可以通过自定义报表输出。按规范此参数不合格就视为截面 不合格，有两个办法调整－梁高和在受压区中加普通钢筋，但在新规范 下，建议大家直接调整梁高。对于受压区高度不合格的截面，目前桥梁 博士也给出了抗力数据，计算原理是受压区高度等于界限受压区高度， 但此时截面受力是不平衡的。
• 首先，程序依据表示单元的杆端内力与杆端位移的力学关系方程式，为离散的各个单元建立自己 的单元刚度矩阵（以矩阵的形式表达杆端内力与杆端位移之间的转换关系）；

横梁计算(1) 计算方法概述横梁按照一次落架的施工方法采用平面杆系理论进行计算，考虑长度为6倍顶板厚度的顶底板参与横梁受力，根据荷载组合要求的内容进行内力、应力、极限承载力计算，按钢筋混凝土构件（钢筋混凝土横梁）/预应力构件（预应力混凝土横梁）验算结构在施工阶段、使用阶段应力、极限承载力是否符合规范要求。

(2) 荷载施加方法横梁重量按实际施加，同时将纵向计算时永久作用和除汽车、人群以外的可变作用引起的支反力标准值作为永久荷载平均施加在横梁的各腹板位置，汽车、人群荷载在其实际作用范围按最不利加载。

当然，用户可以采用其他的荷载施加方法，不必拘泥于上述内容。

(3) 将纵向一列车的支反力作为汽车横向分布调整系数时（注意城市荷载纵向计算的车道数大于4时，计算剪力时荷载乘1.25，故用多列车支反力除横向分布系数较真实），横向加载有效区域需手动扣除车轮距路缘石的距离。

(4) 每m宽人群纵向支反力作为人群横向系数，人行道宽度为纵向宽度，填1，人群集度填1，加载有效区域按实际填。

(5) 满人横向系数与人群相同，满人总宽填1预应力构件中单元应力验算应以主应力控制还是正应力控制？主应力主要用来控制构件腹板内部斜裂缝的，铁路规范明确定义截面重心轴处及翼缘板与腹板交接处需要进行主拉应力验算，桥博的计算结果中虽然也给出了主应力值，但是对于单元顶、底缘的主应力可以不受控制，因为一般主应力在单元内部发生。

正应力主要是用来控制单元顶、底缘的。

使用刚接板梁计算横向分布系数左板和右板惯矩怎么计算出来的啊？对于小箱梁和T梁，就是将上部结构沿纵桥向取1m，在这1m的范围内上部结构拼接处的悬臂接触面积。

以T梁为例，就是图中阴影部分的面积计算惯性矩即可。

部分支座的反力为0？Q:桥博计算的收缩支反力中部分支座的反力为0，结构自重在各支座处产生的支反力均不为0，可为何支反力汇总列表中收缩反力为0的支座，支反力汇总也为0。

A:程序计算各项反力后，将各作用产生的支反力叠加，若某个支座支反力为负，即出现支座脱空时，程序就将这个支座拆除，在其上反向增加一个外荷载，荷载大小等于除收缩之外其余荷载及作用产生的支反力合力，重新计算其余支座的支反力，在各支座支反力汇总时，被拆除的支反力为0，其余支反力为各作用的合力汇总。

1.2.2 安装加密锁驱动程序
1. 安装完桥梁博士程序之后,在图 1-1 中选择“安装加密锁驱动程序”。 2. 系统弹出如图 1-8 所示界面。
第 1 章 系统安装
5
图 1-8 （语言选择界面） 3. 选择语言种类，单击“ok”，进入如图 1-9 所示界面。
图 1-9 （欢迎安装界面） 4. 单击“Next”,进入如图 1-10 所示界面。
第2章 系统的基本介绍
Dr.Bridge 系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一 体的综合性桥梁结构设计与施工计算系统。系统的编制完全按照桥梁设计与施工过程进行， 密切结合桥梁设计规范，充分利用现代计算机技术，符合设计人员的习惯。对结构的计算 充分考虑了各种结构的复杂组成与施工情况。计算更精确；同时在数据输入的容错性方面 作了大量的工作，提高了用户的工作效率。
图 1-15 （语言选择界面） 3. 选择语言种类，单击“ok”，进入如图 1-16 所示界面。
图 1-16 （欢迎安装界面） 4. 单击“Next”,进入如图 1-17 所示界面。
第 1 章 系统安装
9
图 1-17 （许可证协议界面） 5. 选中“I Agree”，按“Next”继续安装，弹出如图 1-18 所示安装界面。
7. 输出 z 系统对计算结果的输出采用详尽的思想，通过分类整理，可以按照用户的要求一 次或多次输出，便于用户分析中间数据结果或整理最终数据文档。 z 输出的方式有图形、表格及可编辑的文本。 z 配有专门的图形结果后处理系统，便于用户打印出图纸规格化的计算结果图形。 z 新增的报表输出，用户可自定义输出报告格式模板，各种计算数据、效应图形按 用户设定自动输出。
5. 横向分布系数计算 能运用杠杆法、刚性横梁法或刚接（铰接）板梁法计算主梁在各种活载作用下的横向 分布系数。

桥梁的设计荷载及荷载组合（1） 如图: 一、桥梁的设计荷载 选定荷载和进行荷载分析是比结构分析更为重要的问题。

因为它关系到桥梁结构在它的设计使用期限内的安全和桥梁建设费用的合理投资。

近年来，由于交通量的不断增加，大型超重车辆的不断出现，风载、地震荷载的重要性愈显突出等，导致实际与可能作用在桥梁结构上的荷载越来越复杂，这就为桥梁荷载的选定和分析造成了困难，常因初始设计荷载选定的滞后，而造成桥梁早期破坏或加固。

我国现行的公路桥涵设计通用规范（JTJ021-85）中，将作用在桥梁上的荷载分为三大类： 1．永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。

它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。

2．可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。

按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。

基本可变荷载包括汽车荷载及其引起的冲击力，平板挂车（或履带车）荷载，人群荷载，离心力，以及所有车辆所引起的土侧压力。

其他可变荷载包括汽车制动力，风力，流水压力，冰压力，温度影响力和支座摩阻力。

3．偶然荷载在设计使用期内，不一定出现，但一旦出现其值很大且持续时间较短的荷载，它包括船只或漂浮物撞击力，地震作用。

下面具体讲述各种荷载的意义： （一）永久荷载 结构物的重力及桥面铺装、附属设备等外加重力均属结构重力，可按照结构的实际体积或设计时所假定的体积与材料密度计算。

作用在墩台上的土重力，土侧压力可参照《公路桥涵通用规范》（JTJ021-85）附录一、二和《公路桥涵地基与基础设计规范》（JTJ024-85）附录二中规定计算。

对于预应力混凝土结构，预加应力在结构使用阶段设计时，应作为永久荷载计算其效应，计算时应考虑相应阶段的预应力损失；在结构承载能力极限状态设计时，预应力不作为荷载，而将预应力筋作为普通钢筋计入结构抗力。

桥梁博士输出模板操作说明Start开始, end结束,不考虑大小写可循环的变量名及其含义“（）”内的内容为循环范围，大部分支持all关键字，“（）”内的数据格式支持“-/”和“*”表达式。

iS：施工阶段号♦ iS(1) 表示第1施工阶段；♦ iS(1-3) 或iS(1 2 3) 表示第1施工阶段到第3施工阶段；♦ iS(all) 表示所有施工阶段。

iE：单元号♦ iE(1)表示1号单元；♦ iE(1-3) 或iE(1 2 3)表示1到3号单元；♦ iE(all)表示所有单元；♦iE(1-10,5) 括号中1-10表示单元号，5为指定施工阶段，此项的意义为：1到10号单元中到第5施工阶段为止安装完成的单元号；♦iE(all,5,1)括号中all表示单元号，5为指定施工阶段，1为单元类型：钢筋砼构件，此项的意义为：所有单元中到第5施工阶段为止安装完成的，并且为钢筋砼构件单元号。

单元类型：1为钢筋砼；2为预应力砼；3为组合构件；4为钢构件；5为拉索；6为圬工构件。

iN：节点号♦ iN(1)表示第1节点；♦ iN(1-3) 或iN(1 2 3)表示第1到第3节点；♦ iN(all) 表示所有节点；♦ iN(all,iS) 表示指定施工阶段中已经安装单元的节点。

iR：支承点号♦ iR(1)表示第1支撑点；♦ iR(1-3)或iR(1 2 3)表示第1到第3支撑点；♦ iR(all) 表示所有支持点；♦ iR(all,iS) 表示指定施工阶段中已经安装单元的支撑点。

iZ：组合类型号♦ iZ(1)表示第1种组合；♦ iZ(1-3) 或iZ(1 2 3)表示第1种组合到第3种组合；♦ iZ(all) 表示所有组合，all为1-9，组合1到组合9。

iT：钢束号♦ iT(1)表示第1号钢束；♦ iT(1-3) 或iT(1 2 3)表示第1号钢束到第3号钢束；♦ iT(all) 表示所有钢束。

♦ iT(all,iS) 表示指定施工阶段中已经安装钢束。

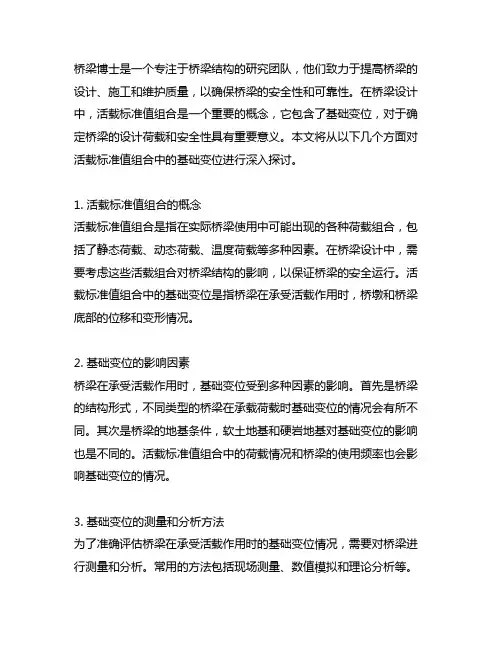

桥梁博士是一个专注于桥梁结构的研究团队，他们致力于提高桥梁的设计、施工和维护质量，以确保桥梁的安全性和可靠性。

在桥梁设计中，活载标准值组合是一个重要的概念，它包含了基础变位，对于确定桥梁的设计荷载和安全性具有重要意义。

本文将从以下几个方面对活载标准值组合中的基础变位进行深入探讨。

1. 活载标准值组合的概念活载标准值组合是指在实际桥梁使用中可能出现的各种荷载组合，包括了静态荷载、动态荷载、温度荷载等多种因素。

在桥梁设计中，需要考虑这些活载组合对桥梁结构的影响，以保证桥梁的安全运行。

活载标准值组合中的基础变位是指桥梁在承受活载作用时，桥墩和桥梁底部的位移和变形情况。

2. 基础变位的影响因素桥梁在承受活载作用时，基础变位受到多种因素的影响。

首先是桥梁的结构形式，不同类型的桥梁在承载荷载时基础变位的情况会有所不同。

其次是桥梁的地基条件，软土地基和硬岩地基对基础变位的影响也是不同的。

活载标准值组合中的荷载情况和桥梁的使用频率也会影响基础变位的情况。

3. 基础变位的测量和分析方法为了准确评估桥梁在承受活载作用时的基础变位情况，需要对桥梁进行测量和分析。

常用的方法包括现场测量、数值模拟和理论分析等。

现场测量可以通过激光测距仪、水准仪等设备对桥梁的位移和变形进行实时监测。

数值模拟则可以利用有限元分析等方法对桥梁在承受不同活载情况下的基础变位进行模拟。

理论分析则通过对桥梁结构和荷载情况的理论推导和计算来评估基础变位的情况。

4. 基础变位对桥梁安全性的影响基础变位是评估桥梁结构安全性和使用性能的重要指标之一。

过大的基础变位会导致桥梁结构的变形和开裂，严重影响桥梁的使用安全性和可靠性。

在桥梁设计和维护中，需要合理评估和控制基础变位的情况，以确保桥梁的正常运行和使用。

5. 如何减小基础变位的影响为了减小桥梁在承受活载作用时的基础变位影响，可以采取一系列措施。

首先是在桥梁设计中充分考虑基础变位的影响因素，选择合适的桥梁结构形式和地基条件。

常见问题解答第一节直线桥梁设计计算一、一般步骤1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。

2 结构离散的一般原则：参考使用手册P36。

二、总体信息1 极限组合计预应力与极限组合计预二次矩V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。

程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。

一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。

对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。

但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。

2 累计初位移选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。

一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。

如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图（慎用仅用于出图）三、单元信息1 单元的自重：单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。

附加截面的自重是根据附加截面中指定的计自重阶段来计算的。

2 附加截面：附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。

输入数据图形显示中主、附加截面的横向（自重系数同时影响主、附截面)位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。

第11页/共94页
2）公路桥涵结构按正常使用极限状态设计时 （1）作用短期效应组合 （2）作用长期效应组合
第12页/共94页
（1）作用短期效应组合
永久作用标准值效应与可变作用频遇值效应相组合， 其效应组合表达式为：
m
n
S sd
SGik
S 1 j Qjk
i 1
j 1
第13页/共94页
（2）作用长期效应组合
值或准永久值作为其代表值。承载能力极限状态设计及按弹 性阶段计算结构强度时应采用标准值为可变作用的代表值。 正常使用极限状态按短期效应（频遇）组合设计时，应采用 频遇值为可变作用的代表值；按长期效应（准永久）组合设 计时，应采用准永久值为可变作用的代表值。
3 偶然作用取其标准值为代表值。
第3页/共94页
对预应力混凝土桥梁结构，预加力在结构正常使用极 限状态设计和使用阶段构件应力计算时，应作为永久作用 计算其主效应和次效应，计算时应考虑相应阶段的预应力 损失，但不计由于偏心距增大所引起的附加效应；在结构 承载能力极限状态设计时预加应力不作为作用，而将预应 力钢筋作为结构抗力的一部分，但在连续梁等超静定结构 中，仍需考虑预加力的次效应。
汽车荷载效应（含汽车冲击力、离心力）的分项系数，取1.4。当某 个可变作用在效应组合中其值超过汽车荷载效应时，则该作用取代汽车 荷载，其分项系数应采用汽车荷载的分项系数；对专为承受某作用而设 置的结构或装置，设计时该作用的分项系数取与汽车荷载同值；
在作用效应组合中除汽车荷载效应（含汽车冲击力、离心力）、风荷 载外的其他第j个可变作用效应（含本规范第条规定的人行道板等局部构 件和人行道栏杆上的可变作用效应）的分项系数，取1.4，但风荷载的 分项系数取1.1；

庆元城东大桥计算书第一部分：主桥部分一、工程概况庆元城东大桥是跨越庆元松源溪的一座大桥，桥址处现状河面宽约100米.桥梁采用20+80+20米的中承式钢管混凝土拱桥，拱肋拱轴线为二次抛物线y=(4f/L2)×X(L-X)，主跨拱肋矢跨比f/L=1/4，采用钢管砼结构。

边跨拱肋采用1/7。

采用钢筋混凝土结构。

主拱肋截面为带倒圆角矩型，拱肋1.6m(高)x0.8m(宽)，壁厚δ=20mm 的钢板焊接组成，内灌C40为膨胀砼；。

桥面以上全桥共设3道一字式横撑，钢管截面为Φ90cm，壁厚δ=10mm，桥面下主墩两侧各设1道K撑。

桥面吊杆横梁采用普通钢筋砼梁，肋间横梁采用钢结构箱梁，梁高为1.1米。

桥面板选用30cm厚的实心板，桥面吊杆为73Φ7高强平行钢丝外加2层PE防护，吊杆间距为5.5米，吊杆两端采用冷铸墩头锚锚固，张拉端设于拱肋上。

桥面铺装层结构为8cm钢纤维防水砼+5cm 沥青砼。

桥台为重力式结构结合钻孔灌注桩基础，桥墩采用重力式桥墩结合钻孔灌注桩基础。

二、技术标准2.1、设计行车速度：30km/h。

2.2、设计荷载：公路Ⅱ级，人群荷载4.0kN/㎡。

2.3、桥面宽度：行车道宽9.0米，两侧各设2.5米宽人行道（不包括拱肋宽度和栏杆），全宽14.5米。

2.4、水位标准：50年一遇洪水位为359.02米；控制景观水位为354.9米；桥下无航净空要求。

2.5、桥梁坡度：桥面纵坡：双向1.05%，竖曲线半径R=4000m， E=0.22m，T=42m；横坡：车行道双向1.5%，人行道单向1.5%。

2.6、地震烈度：地震基本烈度Ⅵ度。

三、设计规范1、《公路桥涵设计通用规范》（JTG D60-2004）2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）3、《公路桥涵地基与基础设计规范》（JTG D63-2007）4、《公路桥梁抗震设计细则》（JTG B02-01-2008）5、《钢管混凝土设计与施工规程》（CECS28:90）6、《矩形钢管混凝土结构技术规程》（CECS 159:2004）7、《钢管混凝土结构技术规程》(DBJ 13-51-2003)8、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）9、《公路桥涵施工技术规范》（JTJ041-2000）10、《钢结构设计规范》GB50017-2003四、设计参数1、混凝土混凝土的材料特性包括：标准强度、设计强度、弹性模量、剪切模量、线膨胀系数、容重等按有关规范取用。

桥梁博士报告桥梁博士报告桥梁博士作业数据总汇：本次作业是验算一座装配式部分预应力混凝土连续梁桥，每跨30米，共5跨，全桥共分170个单元，分五个施工阶段，应用超级文本编辑器和excel编辑输出图表。

一.节点单元划分（单跨）：二. 横向分布系数计算：本桥从横向来看是五片箱梁连接，这里采用刚性横梁法来计算。

选择中梁进行计算：有桥梁工程及结构力学知识易知影响线2号箱梁影响线3号箱梁影响线有规范知，轮边缘距路缘石最少0.5m，栏杆宽度为0.5m。

同一车左右轮间距为1.8m，两辆车之间间距至少1.3m。

（1）对于2号梁车辆应尽量靠近左侧，将四辆车等效为4P，作用点在四辆车的中间位置。

由上知，作用点距左侧0.5+0.5+1.8+1.3+1.8+1.3/2 6.55m根据比例关系知，该点竖标为：0.254所以横向分布系数为：0.254*4 1.02对于3号梁竖标均为0.2所以横向分布系数为：0.8综上所述，最不利位置为2号梁，横向分布系数为q 1.02三．桥梁博士作业数据输出表总汇：输出图表内容：1、2、 1）汽车 M最大最小（2）温度升温降温3、4、最大最小应力图（1）、施工阶段一（一）、累积效应：1、弯矩图剪力图3、轴力图4、竖向位移图（二）、永久效应：弯矩图2、剪力图轴力图4、竖向位移图（三）2、剪力图轴力图竖向位移图施工阶段2：一、累积效应：弯矩图剪力图轴力图竖向位移图施工阶段3：、累积效应：弯矩图剪力图轴力图竖向位移图施工阶段4：、累积效应：1、弯矩图剪力图轴力图竖向位移图施工阶段5：轴力图：剪力图：使用阶段：升降温温差弯矩图汽车M、MINM弯矩图六、正常使用极限状态最大最小应力图1、上缘最大、上缘最小下缘最大、下缘最小最大主压、最大主拉承载能力极限状态包络图八、正常使用极限状态包络图2、长期组合3、短期组合总结：短短的八周桥梁博士学习结束了，这是一门实践性比较强的课程，通过课堂学习和上机练习，自己对桥梁博士有了一定了解，特别是通过这次作业，自己基本学会了桥梁博士各个步骤，对结果能进行初步分析。

桥梁博士常见问题整理0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。

2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。

3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。

4、桥博使用阶段单项活载反力未计入冲击系数。

5、桥博使用阶段活载反力已计入1.2的剪力系数。

6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。

7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。

9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。

10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。

11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。

12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。

16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。

17、挂篮操作的基本原理：挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。

0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。

2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。

3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。

4、桥博使用阶段单项活载反力未计入冲击系数。

5、桥博使用阶段活载反力已计入1.2的剪力系数。

6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。

7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。

9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。

10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。

11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。

12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel 中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。

16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。

17、挂篮操作的基本原理：挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。
