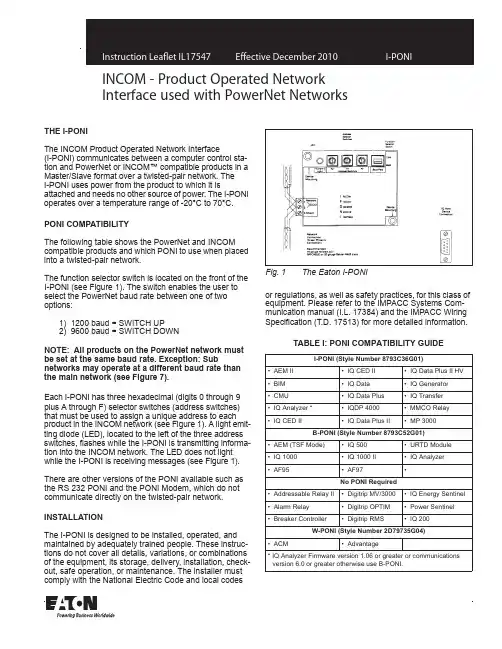

THE I-PONIThe INCOM Product Operated Network Interface(I-PONI)communicates between a computer control sta-tion and PowerNet or INCOM™compatible products in a Master/Slave format over a twisted-pair network.TheI-PONI uses power from the product to which it is attached and needs no other source of power.The I-PONI operates over a temperature range of-20°C to70°C.PONI COMPATIBILITYThe following table shows the PowerNet and INCOM compatible products and which PONI to use when placed into a twisted-pair network.The function selector switch is located on the front of theI-PONI(see Figure1).The switch enables the user to select the PowerNet baud rate between one of two options:1)1200baud=SWITCH UP2)9600baud=SWITCH DOWNNOTE:All products on the PowerNet network must be set at the same baud rate.Exception:Sub networks may operate at a different baud rate than the main network(see Figure7).Each I-PONI has three hexadecimal(digits0through9 plus A through F)selector switches(address switches) that must be used to assign a unique address to each product in the INCOM network(see Figure1).A light emit-ting diode(LED),located to the left of the three address switches,flashes while the I-PONI is transmitting informa-tion into the INCOM network.The LED does not light while the I-PONI is receiving messages(see Figure1). There are other versions of the PONI available such as the RS232PONI and the PONI Modem,which do not communicate directly on the twisted-pair network.INSTALLATIONThe I-PONI is designed to be installed,operated,and maintained by adequately trained people.These instruc-tions do not cover all details,variations,or combinations of the equipment,its storage,delivery,installation,check-out,safe operation,or maintenance.The installer must comply with the National Electric Code and local codes or regulations,as well as safety practices,for this class of equipment.Please refer to the IMPACC Systems Com-munication manual(I.L.17384)and the IMPACC Wiring Specification(T.D.17513)for more detailed information.TABLE I:PONI COMPATIBILITY GUIDEI-PONI(Style Number8793C36G01)•AEM II•IQ CED II•IQ Data Plus IIHV •BIM•IQ Data•IQ Generator •CMU•IQ Data Plus•IQ Transfer•IQ Analyzer*•IQDP4000•MMCO Relay•IQ CED II•IQ Data PlusII•MP3000B-PONI(Style Number8793C52G01)•AEM(TSF Mode)•IQ500•URTD Module •IQ1000•IQ1000II•IQ Analyzer•AF95•AF97•No PONI Required•Addressable Relay II•Digitrip MV/3000•IQ Energy Sentinel •Alarm Relay•Digitrip OPTIM•Power Sentinel •Breaker Controller•Digitrip RMS•IQ200W-PONI(Style Number2D79735G04)•ACM•Advantage*IQ Analyzer Firmware version1.06or greater or communications version6.0or greater otherwise use B-PONI.Fig.1The Eaton I-PONI2 EATON CORPORATION NOTE:De-energize the device to which the I-PONI will be attached or wired —otherwise miss-operation or damage to equipment could occur.1.Make sure mounting screws for the I-PONI havebeen included.ItemQty #8-32X 1-1/8 Screw22.Set the baud rate to 1200bps if all of the products onPowerNet network are set for 1200bps,9600bps if all of the products on the PowerNet network are set for 9600bps.Note:Main networks and sub networks can be set at different baud rates (see Figure 7).3.Be sure to check the instruction leaflet mountinginstructions for each I-PONI compatible slave device.The following illustrates common examples of mount-ing instructions.In all cases the I-PONI is to be mounted in a horizontal manner.3a)Mounting to MP 3000Disconnect power to the IQ 1000.Mount bracket using the hardware indicated (see Figure 2).Mount the I-PONI to the bracket (Part Number 7066C18H01)with LED and address switches on top and rib-bon cable on the right.Insert the nine-pin connector attached to the I-PONI’s ribbon cable into the match-ing receptacle on the MP 3000(see Figure 3).With the plug lock assembly in position,tighten the lock assembly screws.Wire into network with twisted pair.Repower device.3b)Mounting to IQ Data Plus/IQ Data Plus Il/IQAnalyzer/IQDP4000(without power module)Disconnect power to the IQ Data Plus.Mount I-PONI on the back of the IQ Data Plus using hardware indi-cated,with the LED and address switches on top and the ribbon cable on the right (see Figure 4).Connect the ribbon cable from the I-PONI to the receptacle of the IQ Data Plus and screw the plug lock assembly tight (see Figure 3).Repower device.3c)Mounting to IQ Data Plus/IQ Data Plus II IQAnalyzer/IQDP4000(with power module)Disconnect power to the IQ Data Plus,IQ Analyzer,IQ DP4000.Mount the I-PONI to the threaded head stacking screws of the power module with the screws included with the I-PONI (see Figure 5).Mount the I-PONI with the LED and address switches on top and the ribbon cable on the right.Connect the ribbon cable from the I-PONI to the receptacle of the IQ Data Plus and screw the plug lock assembly tight (see Figure 3).Repower device.4.Set the address selector switches (see Figure 6a).Each I-PONI installed in any one network must have a unique address.The three hexadecimal selector switches offer 4094different addresses (16×16×16),ranging from 001to FFE.A2is the mostsignificantFig.2MP 3000MountingFig.4IQ Data Plus without PowerModuleFig.3Attaching to the Plug Lock Assemblyand AO is the least significant Hex address digit.Records of addresses should be maintained in terms of the hexadecimal number along with the connected product and the baud rate of the I-PONI.The PowerNet Network reads the address settings in hexidecimal notation as shown above(Figure6a).There-fore the address can be read directly off of the I-PONI dials from left to right.Some third party integrators may need to have the prod-uct address converted to decimal for their systems.The above example shows how to accomplish this if neces-sary(see Figure6b).NETWORKINGMaster DeviceThe control station for the PowerNet network must be a unit such as a PC or PLC that will accept the PowerNet serial network signals.A MINTII may be used to convert PowerNet signals to the RS232format for transmission to the master device.Slave DeviceAn I-PONI may be used with PowerNet products or any product that is designed to operate with the INCOM net-work format,and that has the standard INCOM9-pin D-subminiature connector.(See table one for compatibility)SIMPLIFIED WIRING RULESThe following simplified rules apply given a system con-sists of a single daisy chained main cable link between master and slave devices and all slave nodes areI-PONIs(see Figure7).For more complex considerations including star configurations or systems containing old and new PONIs please refer to the IMPACC Wiring Spec-ification or the PMAS for wiring instructions and system capacity considerations.The IMPACC Wiring Spec is T.D.17513or FRED(Fax Retrieval of Engineering Docu-ments)Document17513.•The maximum system capacity is10,000feet of com-munications cable and1000slavedevices.Fig.6a IMPACC Address Switch ExamplesFig.5IQ Data Plus with Power ModuleFig.6b Hexidecimal to Decimal ConversionFig.7Network Interwiring3 EATON CORPORATION •Main cable link must be terminated at each end by a 1/4watt,100ohm,carbon resistor.•Non terminated taps,up to200feet in length,off the main link are permitted,but add to the total cablelength.•Terminals1&2on the Network Connection(see Fig-ure1&8)are for the twisted pair connection,whileterminal3is for the shield.(Note:It is recommended that ferrules be used to dress the ends of the cableleads to minimize frayed connections.)•Make sure that there is a twisted wire pair present that is intended for PowerNet network etwisted pair wire(IMPCABLE,Belden9463,or equiv-alent)to connect each I-PONI to the PowerNet net-work,daisy-chain style(see Figure2).Attach thetwisted pairs to the three-pole plug located on theside of the I-PONI assembly.The polarity of thetwisted pair is not important.OPERATION CHECKAfter the PowerNet system has been installed,check the operation of each I-PONI by applying power to the parent unit and issuing an PowerNet ing the appli-cation software running on the PC to issue the com-mands,do this for each I-PONI using its selected address.The product responds by flashing the LED(OFF to receive,ON while transmitting,OFF to receive).The flashing LED indicates that the product is functioning cor-rectly.TROUBLE SHOOTINGIn the unlikely event the LED remains OFF,try the follow-ing items:1.Check the baud rate selection on the I-PONI.Makesure that it is communicating at the same rate as the rest of the network devices.2.Check the function of the device the I-PONI ismounted on;is it connected,powered,and showing correct readings on the faceplate?3.Check that the application software is installed andfunctioning correctly.4.Remove and replace the I-PONI’s ribbon cable-fromthe product.5.Check the PowerNet network wiring for loose con-nections,shorted wires,etc.6.Apply Dr.IMPACC software(style number8163A43G01).This software is provided with eachCONI Card or can be downloaded by accessing the PMAS BBS(Bulletin Board System).7.If suggestions1-6do not remedy the problem,theI-PONI may need to be replaced.The user should not attempt to service this equipment. The Phoenix Connector(see Figure1)is the only replacement part available for the I-PONI(C-H Part Number5281C91H49-Phoenix Contact#MSTB2.5/3-ST-5.08)Please contact your local Eaton representativeor Eaton Support for service information or additionalquestions.Fig.8Daisy Chained Twisted Pair TerminationEaton Corporation Electrical Group1000 Cherrington Parkway Moon Township, PA 15108 United States877-ETN-CARE (877-386-2273) © 2010 Eaton Corporation All Rights Reserved Printed in USA Publication No. IL17547 December, 2010PowerChain Management is a registered trademark of Eaton Corporation.All other trademarks are property of theirrespective owners.。

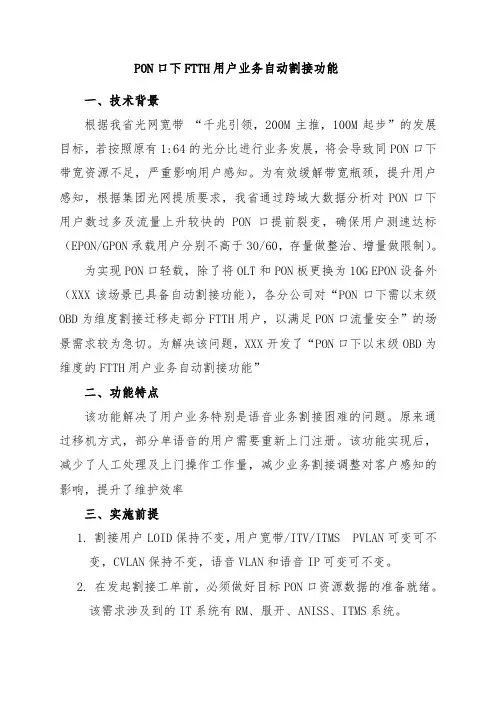

PON口下FTTH用户业务自动割接功能一、技术背景根据我省光网宽带“千兆引领，200M主推，100M起步”的发展目标，若按照原有1:64的光分比进行业务发展，将会导致同PON口下带宽资源不足，严重影响用户感知。

为有效缓解带宽瓶颈，提升用户感知，根据集团光网提质要求，我省通过跨域大数据分析对PON口下用户数过多及流量上升较快的PON口提前裂变，确保用户测速达标（EPON/GPON承载用户分别不高于30/60，存量做整治、增量做限制）。

为实现PON口轻载，除了将OLT和PON板更换为10G EPON设备外（XXX该场景已具备自动割接功能），各分公司对“PON口下需以末级OBD为维度割接迁移走部分FTTH用户，以满足PON口流量安全”的场景需求较为急切。

为解决该问题，XXX开发了“PON口下以末级OBD为维度的FTTH用户业务自动割接功能”二、功能特点该功能解决了用户业务特别是语音业务割接困难的问题。

原来通过移机方式，部分单语音的用户需要重新上门注册。

该功能实现后，减少了人工处理及上门操作工作量，减少业务割接调整对客户感知的影响，提升了维护效率三、实施前提1.割接用户LOID保持不变，用户宽带/ITV/ITMS PVLAN可变可不变，CVLAN保持不变，语音VLAN和语音IP可变可不变。

2.在发起割接工单前，必须做好目标PON口资源数据的准备就绪。

该需求涉及到的IT系统有RM、服开、ANISS、ITMS系统。

四、实现方法(一)RM系统1、对RM系统‘资源应用’-‘资源割接’-‘用户资源割接’-‘批量光改割接’功能进行全省的部署（目前仅武电具备该功能），该功能需具备割接工单的发起和工单向服开系统的传递流转。

2、对‘批量光改割接’的割接模板进行更改，增加字段1‘是否PON口下末级OBD用户割接’，选项为‘是或否’；字段2‘目标OBD编码’。

当字段1选择‘是’时，字段2必填。

3、RM系统以‘是否PON口下末级OBD用户割接’字段为打标字段，当选择‘是’时，割接单发服开该标识，服开的流程配置中对这批割接工单只走资源配置环节；当选择‘否’时，则按照该功能原来的工单流程保持不变。

FTTH业务E8-CPON终端设置手册基础知识一、了解E8-CPON终端的基本结构和功能E8-CPON终端是一种光纤接入设备，可实现高速、稳定、安全的宽带接入服务。

它由光传输单元、电路连接单元和管理单元组成。

1. 光传输单元：负责将光信号转换为电信号，并将其传输到用户终端设备上。

光传输单元由光模块和光纤接口组成。

2. 电路连接单元：负责将电信号传输到用户终端设备上。

电路连接单元由电路模块和电缆接口组成。

3. 管理单元：负责管理和监控E8-CPON终端的运行状态。

管理单元由管理模块和管理接口组成。

二、设置E8-CPON终端前的准备工作在设置E8-CPON终端之前，需要进行以下准备工作：1. 确保光纤接入点已经完成光纤接入，并且光纤已经连接到E8-CPON终端的光纤接口上。

2. 确保电缆接口已经连接到用户终端设备上。

3. 确保管理接口已经连接到管理设备上。

4. 确保E8-CPON终端的电源已经接通，并且工作正常。

三、设置E8-CPON终端的步骤和方法1. 打开管理设备上的浏览器，输入E8-CPON终端的管理IP地址，进入E8-CPON终端的管理界面。

2. 在管理界面上，输入默认的管理员用户名和密码，登录到E8-CPON终端的管理系统。

3. 进入终端配置界面，选择相应的配置项，进行相应的参数设置。

常见的配置项包括光纤接口配置、电路接口配置、安全配置等。

4. 对于光纤接口配置，可以设置光纤的工作模式、光信号的传输速率等。

对于电路接口配置，可以设置电信号的传输速率、IP地址、子网掩码等。

5. 完成相应的配置后，点击保存按钮，保存设置的参数。

6. 根据实际需要，对E8-CPON终端进行重启操作，使设置的参数生效。

四、常见问题及解决方法在设置E8-CPON终端的过程中，可能会遇到一些常见的问题，下面列举一些常见问题及解决方法：1. 无法登录管理界面：请确保输入的管理IP地址和管理员用户名、密码正确，且网络连接正常。

通信资源网络管理系统错误!未指定书签。

Version 0.911.概述 (1)2.流程 (1)3.带业务的光缆割接 (3)3.1增加光缆割接工程 (3)3.2修改光缆割接工程 (4)3.3删除光缆割接工程 (6)3.4选择割接对象 (7)3.5割接封网 (8)3.6导出割接相关的业务信息 (8)3.7进行割接业务的开展 (8)3.8修改割接的业务信息 (10)3.9割接解封 (10)1. 概述由于现在资源管理系统已经支撑业务，而在带有业务资源上的割接比较复杂，割接情况也非常之多，真是动一发而动全身。

为了把割接进行简化，通过多方考虑，采用分层、割接、熔合的处理办法，具体方法是：业务信息先导出，然后进行纯资源的割接（修改，删除，添加等操作），最后导入业务信息。

为了便于割接流程的控制，我们为割接定义了工程，这样让割接更为清楚。

2. 流程光缆带业务割接流程如下：3. 带业务的光缆割接3.1 增加光缆割接工程第一步：启动割接工程管理窗口选择主菜单管线资源->光缆割接管理，出现“光（电）缆割接工程管理”窗口，如下图：第二步：增加光缆割接工程在窗口的列表中点击右键，选择“增加光缆割接工程”，出现“光（电）缆割接”窗体，如下图：第三步：输入相关信息，完成割接工程的新增输入割接工程的名称，创建时间、割接原因，点击“确定。

”3.2 修改光缆割接工程第一步：启动割接工程管理窗口选择主菜单管线资源->光电缆割接管理，出现“光（电）缆割接工程管理”窗口，如下图：第二步：修改光缆割接工程查询出需要删除的项目，默认查询显示全部项目，在窗口的列表中选中项目后点击右键，选择“编辑工程属性”，出现“光（电）缆割接工程”窗体第三步：输入相关修改信息，完成割接工程的修改注意：1．光缆割接工程的修改，主要是对割接工程的名称、创建时间、割接原因进行修改。

2．光缆割接工程的修改，贯穿于整个割接工程，可随时修改。

3.3 删除光缆割接工程第一步：启动割接工程管理窗口选择主菜单管线资源->光电缆割接管理，出现“光（电）缆割接工程管理”窗口，如下图：第二步：删除光缆割接工程查询出需要删除的项目，默认查询显示全部项目，在窗口的列表中选中项目后点击右键，选择“删除光缆割接工程”，已创建的工程则被删除。

电信RG201OCAEPON终端用户手册目录1 本卷须知 (2)2 简介 (4)2.1 特点 (4)2.2 产品规格 (5)2.3 系统要求 (5)3 面板及使用说明 (7)3.1 前面板图以及指示灯状态说明 (7)3.2 后面板图以及接口说明 (7)3.3 硬件连接 (8)4 用户配置使用说明 (10)4.1 安装光盘使用说明 (10)4.2 宽带上网使用步骤 (12)4.3 登陆前预备 (12)4.4 登陆 (14)4.5 状态 (14)4.5.1 设备差不多信息 (14)4.5.2 网络侧信息 (15)4.5.3 用户侧信息 (16)4.5.4 宽带语音信息 (17)4.6 网络 (17)4.6.1 OLT认证 (17)4.7 安全 (17)4.7.1 广域网访问设置 (18)4.7.2 防火墙 (18)4.7.3 MAC过滤 (19)4.8 治理 (19)4.8.1 用户治理 (19)4.8.2 设备治理 (20)4.9 关心 (20)5 常见问题解答 (22)6 附录：缩略语 (25)1 本卷须知在使用RG201O-CA设备前，请认真阅读下面的本卷须知：请使用说明书标注的电源类型。

请使用设备包装盒中的电源适配器。

注意电源输出的插座或延长线。

过重负载的电源输出或损坏的线和插座可能会造成电击或火灾事故。

请经常检查电源线。

假如您发觉电源线有任何损坏，请赶忙更换新的电源线。

要留出适当的空间供设备散热，幸免设备因过度发热而造成损害。

设备上的长条孔是为了使设备更好地散热而设计的。

请不要盖住这些散热孔。

不要把设备放置在靠近热源出口或高温的地点。

幸免设备受到阳光的直截了当照耀。

不要把设备放置在潮湿的地点。

不要让设备沾到各种液体。

没有我们的客户工程师或您的宽带提供者的指引，请不要将设备连接到任何个人的运算机或电子产品，因为任何错误的连接可能会导致电源损坏或火灾危险。

不要将设备放在不稳固的平面上。

2 简介RG201O-CA设备是针对宽带网络建设的特点推出的一款面向家庭、SOHO用户的EPON ONU、IAD、LAN Switch等多种功能合一的，具有路由功能的家庭网关设备。

O N T现场操作手册Newly compiled on November 23, 20201 产品简介介绍HG8321R的外观、接口和指示灯。

1.1 HG8321R产品介绍介绍HG8321R产品的外观、接口、指示灯和设备参数等信息。

外观图1-1HG8321R外观图接口HG8321R的背面板接口和侧面板接口分别如和所示。

图1-2HG8321R的背面板接口表1-1HG8321R的背面板接口说明图1-3HG8321R的侧面板接口表1-2HG8321R侧面板接口说明指示灯图1-4HG8321R的指示灯图表1-3HG8321R的指示灯状态说明表1-4PON和LOS指示灯的状态说明设备参数设备参数包括ONT的尺寸、重量、运行环境、电源参数和设备功耗。

表1-5HG8321R设备参数2 配置检查2.1 了解配置必读介绍配置ONTONT类型业务类型业务vlan 业务介绍网关型HG8321R 管理3998 猫出厂有3998，用于自动获取管理地址，获取后在RMS上注册，注册成功后通过该管理地址下发其他业务数据。

宽带7 在猫成功在注册RMS注册后下发宽带配置，用于连接默认猫第一端口，进行电脑宽带的拨号连接。

语音8 在猫成功在注册RMS注册后下发语音配置，在猫中形成语音IP地址和相关数据并在语音服务器上注册，对应电话口。

IPTV 9 在猫成功在注册RMS注册后下发IPTV配置，用于连接默认猫第二端口进行机顶盒的拨号连接。

2.1.1 ONU登录准备1.电脑配IP：用网线连接HG8321R的第一个端口，并打开电脑本地连接进行配置固定登录IP地址。

（win7可在右下角找到图标点击图标>点击“打开网络和共享中心”或单击“开始”>控制面板>“网络和共享中心”，进入后到查看活动网络下方找到并点击“本地连接”2.“河北”“设备注册”字样）用户名：CUAdmin密码：CUAdmin2.1.2 常用操作1.设备及状态的查看，主要有两个方面：设备是否成功注册；设备版本和SN是否正确。

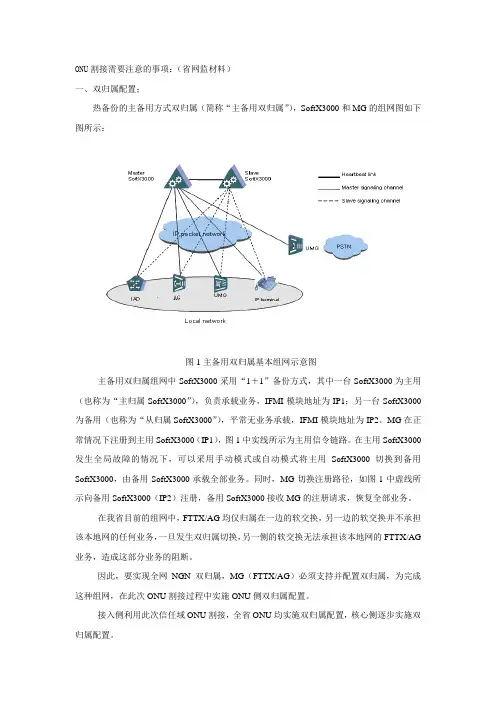

ONU割接需要注意的事项：（省网监材料）一、双归属配置；热备份的主备用方式双归属（简称“主备用双归属”），SoftX3000和MG的组网图如下图所示：图1主备用双归属基本组网示意图主备用双归属组网中SoftX3000采用“1＋1”备份方式，其中一台SoftX3000为主用（也称为“主归属SoftX3000”），负责承载业务，IFMI模块地址为IP1；另一台SoftX3000为备用（也称为“从归属SoftX3000”），平常无业务承载，IFMI模块地址为IP2。

MG在正常情况下注册到主用SoftX3000（IP1），图1中实线所示为主用信令链路。

在主用SoftX3000发生全局故障的情况下，可以采用手动模式或自动模式将主用SoftX3000切换到备用SoftX3000，由备用SoftX3000承载全部业务。

同时，MG切换注册路径，如图1中虚线所示向备用SoftX3000（IP2）注册，备用SoftX3000接收MG的注册请求，恢复全部业务。

在我省目前的组网中，FTTX/AG均仅归属在一边的软交换，另一边的软交换并不承担该本地网的任何业务，一旦发生双归属切换，另一侧的软交换无法承担该本地网的FTTX/AG 业务，造成这部分业务的阻断。

因此，要实现全网NGN双归属，MG（FTTX/AG）必须支持并配置双归属，为完成这种组网，在此次ONU割接过程中实施ONU侧双归属配置。

接入侧利用此次信任域ONU割接，全省ONU均实施双归属配置，核心侧逐步实施双归属配置。

二、ONU设备MGCIP地址分配；在ONU侧设置双归属并配置MGC地址，当为非信任域时，MGCIP地址为BAC的sbc mapgroup proxy 配置中的clientaddr地址；当为信任域时，MGCIP地址为SoftX3000的IFMI模块地址。

现网IFMI地址配置如下：表1现网IFMI地址配置为保证SS正常运行，防止和减小注册风暴对业务的影响，要合理分配IFMI模块。

PON（光纤猫）产品使用指南购买之前先确认以下两点1、确认所申请的光纤网络所采用的技术是EPON还是GPON。

目前我司EPON产品有TL-EP110、TL-EP140，GPON产品有TL-GP110。

2、请确认运营商支持用户自行到市场中购买PON设备，如遇运营商进行限制，产品将存在无法使用的风险。

PON产品使用流程1、请按下图提示进行硬件连接（图中以TL-EP110为例）。

其中TL-GP110采用SC-UPC接口，请确认入户的光纤线缆也是SC-UPC接口，如果用APC 接口插入我们的产品，可能会导致UPC端面受损造成设备损坏。

UPC接口图：端面为平面若光信号状态指示灯处于非正常状态，请按以下方式进行检查。

TL-EP110telnet 192.168.1.1，para得到当前光参数。

TL-EP140通过web可以直接看到如下。

TL-GP110 1.0通过web可以直接看到如下。

说明：“-”或“--”代表无光纤连接。

2、观察产品是否完成注册。

产品完成注册后，PON灯处于常亮状态。

若无法完成注册请与运营商或总部技术支持联系。

3、若注册后仍然无法连接上网，请联系总部技术支持进行以下确认。

（1）、抓取相关LOG（研发已经安排针对TL-EP110以及TL-GP110开发抓取LOG信息的软件，使用方法以及软件在完成后会尽快发出）。

（2）、进行功能性调试。

目前需要办事处或用户配合完成，但研发现已经针对性的在产品上开发诊断测试功能，并且会提供一份技术指导书。

主要存在的问题如下：1、VLAN配置需确认实际用户环境中的VLAN模式：tag、转换、透传。

2、组播配置SFU：需要查看当前组播方式（IGMP Snooping方式，还是CTC可控组播方式）和组播VLAN。

HGU：需要查看IGMP Proxy是否开启。

3、调度配置运营商远程可能会配置ONU的Qos，针对Qos的配置可能会影响到数据包的转发，需要查看当前Qos规则。

烽火EPON设备QinQ割接流程一、工程描述前期在数据部分只开通了上网业务，随着业务的发展，需要增加IPTV，点对点视频等多种业务。

并且用户量在不断的增加，现有的vlan资源已经严重不足，因此需要升级到支持qinq的软件版本，彻底解决vlan资源不足的问题和实现用户精确绑定的目标。

二、注意事项1.工程设备上原有配置需要保留。

2.割接时间原则安排在凌晨0：00----6：00，以免长时间影响用户业务。

3.Qinq外层vlan的规划：如果业务需要使用外层vlan，请实现详细了解vlan的规划情况，并画出结构图。

如下图为北京工程qinq的规划。

Array4.升级时请保证OLT局端软件和ONU软件配套升级（尤其是FTTB的ONU），局远端不同软件版本之间的兼容性没有进行过充分验证，务必确保软件版本的成套使用。

5.在进行OLT软件的升级时，请确保安排人员在OLT设备侧进行保障，避免升级出现异常时无法及时进行恢复。

6.进行ONU软件升级时，不可避免有少数ONU不在线或未上电，请升级时做好记录，后续一旦ONU上线后尽快进行升级。

7.15、16型ONU老配置文件需要备份时，尽量不要重新导入主控盘，必要恢复时可选择网管数据下设备配置（前提是网管各项读取后已存数据库）或事先插入备用盘作save操作，老的配置数据会保存到备盘上以备恢复。

三、QinQ割接步骤说明：本步骤针对FTTH/B型onu，FTTN型onu QinQ切换操作可参考AN5006－15/16图形网管配置，局端OLT仅需透传最外层VLAN即可。

第一步升级前的准备工作1.检查要升级AN5116-02设备的配置，确保当前运行配置没有错误，确保当前运行配置与保存配置一致，并对当前配置和网管数据库进行备份。

2.检查要升级AN5116-02设备所有下挂onu在线状态，记录当前ONU、OLT以及网管的版本号。

3.检查要升级AN5116-02设备各个部分之间的通信情况，保证各个单元之间通信正常；4.导出要升级工程的配置脚本文件，备份。

PON资源录入操作说明文档1、综述PON资源主要管理以下几种资源：OLT局端设备、分光器、ONU远端设备。

同时也需要管理下面几种连接关系：ODF端子、光交接箱端子和终端盒端子与设备端口的连接关系、ODF端子、光交接箱端子和终端盒端子与光缆纤芯的连接关系。

下图是PON网络的架构图。

从上图可以看到：1、OLT与ODF架放置在局端机房。

在资管系统中，OLT设备是放置在接入机架上，新增OLT设备的入口在机架的右键菜单上。

2、分光器放置在ODF架或光交接箱上。

在资管系统中，新增分光器设备的入口在机架、光交接箱的右键菜单上。

3、ONU放置在用户机房中。

在资管系统中，新建独立式的ONU（即设备下直接挂端口）的入口在机房右键菜单上，新建非独立式的ONU（即设备放置在机架上，下面挂插槽板卡）的入口在机架的右键菜单上。

PO N资源录入的基本步骤：1、线路资源入库：ODF/光交接箱/终端盒/光缆段2、设备资源入库：OLT/分光器/ONU3、连接管理：光缆纤芯与ODF、光交接箱、终端盒端子的成端，光缆纤芯间在接头盒处的接续连接，设备端口与ODF、光交接箱、终端盒端子的跳接4、PON光路生成2、OLT设备管理1、设备的录入设备的录入步骤：1)在机房中新建设备机架（如设备机架已经入库，此步骤不做）机房管理菜单入口：主菜单－资源应用－全业务接入资源，选择机房管理导航栏，右键菜单－机房查询，查询选择olt所属机房，调用右键菜单－机房管理。

在机房管理界面，选择机房调用右键菜单“新建机架”在弹出窗口录入机架相关信息，点击确认完成创建2)在机架上新建OLT在机房管理界面，选择机架调用右键菜单“新建OLT”。

在弹出窗口选择“使用模板添加”，点击下一步查询OLT设备已有的模板后，点击“确定”在弹出窗口填写OLT的属性信息，红色属性为必填，完成属性填写后，点击创建，完成OLT设备的创建2、设备的管理a)在机房管理资源上选择OLT设备，调用右键菜单“设备管理”，进入OLT设备的管理界面。

PON工程割接过滤操作方法说明：本文档描述在天馈传输声光告警系统中对PON工程割接过滤的操作方法，包括对OLT、PON口及单个ONU进行过滤。

操作步骤：1.打开天馈传输声光告警，在菜单PON管理中选择PON工程割接子菜单：2.打开PON工程割接过滤信息界面，呈现已经标准的PON工程割接信息：按钮说明：【增加】：点击增加按钮，弹出增加工程割接界面，工程割接需要填写的信息有：厂商、地市、网管、过滤类型（OLT/PON口/ONU）、OLT名称、PON口或ONU编号、告警名称、过滤的生效时间和失效时间、备注信息等。

说明：2.1、地市一栏默认当前用户的归属地市，不可更改；2.2、过滤类型有OLT、PON口、ONU三种，如果是OLT，则对该OL T本身的告警及OL T下的所有PON口及ONU告警全部过滤；如果是PON口，则对指定PON口本身的告警及PON口下面的所有ONU的告警都过滤；如果是ONU，则只对指定的ONU告警进行过滤；如果是爱立信的PON口过滤，则PON口信息必须手工输入，输入形如OLT-12-1 2.3、告警名称可填也可以不填，一般不填；2.4、生效时间不能小于当前系统时间；2.5、若已添加的工程过滤告警已经生效，即当前系统时间大于生效时间，只能修改失效时间，生效时间无法修改；2.6、已生效的工程过滤信息，无法删除；2.7、如果当前系统时间大于工程告警的失效时间，则该条工程预约已失效，系统会定期移植到历史告警表中去；2.8、在OL T栏后面的三个点按钮，可以选择OL T信息，无需手工输入；如图：双击某条OLT或单击某条OLT，然后点击【确认】即可将指定的OLT信息返回到OLT栏中2.9、如果是PON口过滤，在PON口栏后面的三个点按钮中，可以选择OL T下的PON口信息（爱立信的除外）；如图：选中某个某条记录，则在右边的框中呈现该OLT的PON口下面的端口信息，如下图：选中某个PON口下的端口，点击【确认】按钮，则返回PON口信息到PON口一栏中，如图：2.10、如果是ONU过滤，在ONU栏后面的三个点按钮中，可以选择OLT下的ONU信息；如图：双击某条ONU信息或单击选中某条ONU信息然后点击【确认】按钮返回，如图：【删除】：对未生效的工程告警信息，可以即时删除：说明：只有未生效的告警过滤信息才能删除。

华为PON产品手册华为PON产品由OLT和ONU两大部分构成，主要的产品型号列表如下：目录1OLT产品系列 (2)1.1MA5680T (2)1.2MA5683T (4)2ONU产品系列 (6)2.1HG810e (6)2.2HG813e (7)2.3HG850e (7)2.4HG866e (8)2.5HG8240 (9)2.6HG8245 (9)2.7HG810 (10)2.8HG813 (10)2.9HG850a (11)2.10HG861 (11)2.11HG863 (12)2.12HG866 (13)2.13HG8500 (13)2.14MA5610 (14)2.15MA5612 (16)2.16MA5620/MA5626 (18)2.17MA5616 (20)2.18MA5603T (22)2.19UA5000 (24)1OLT产品系列1.1MA5680TMA5680T光接入设备作为GPON/EPON系统中OLT设备，和终端ONU设备配合使用，可以提供GPON/EPON接入业务，满足FTTH光纤到户、FTTB光纤到楼、微基站传输、IP专线互联、带宽批发等组网需求。

硬件外观MA5680T业务框有23个槽位，顶部配置一个风扇框。

业务框通过挂耳固定在机柜中。

MA5680T业务框的外观如图所示：配置MA5680T业务框提供16个业务板槽位和2个主控板槽位，业务框提供23个槽位号，其中左起第一个槽位可插2块电源接口板和1块时钟处理板，最后一个槽位可插2块上行接口板。

MA5680T支持的单板MA5680T业务框参数表MA5680T运行环境参数MA5680T电源参数1.2MA5683TMA5683T光接入设备作为GPON/EPON系统中OLT设备，其功能和作用跟MA5680T相似，属于中小容量OLT设备。

硬件外观MA5683T提供13个槽位，包括：6个业务板槽位；2个主控板槽位；2个GIU上行板槽位；2个电源板槽位；1个通用接口板槽位。

割接方案一.割接情况描述：1.割接原因:DJ0201交接箱PON改造工程，需要在华46#光缆接头割接新做光缆熔接，连通到基站。

本次割接分别在：1）、在华46#光缆新做接头中进行本工程割接分四步进行：①本次在46#24芯光缆的接头盒固定好，打开接头盒接头，按照接内里纤芯颜色顺序分别找到从华晖楼基站机房至接头盒24芯的17-20芯与接头盒至DJ0201交接箱的12芯光缆的1-4芯，并将此二条光缆中的纤芯，一一相对接。

②对新熔接光缆进行光核测如果测试指标不达标，则需重新熔接，直到各项指标测试完全达标；③光缆接续测试合格后，对纤芯做好盘留，合上接头盒，并做好相关处理措施，完成光缆割接。

④报知运维主管，清理现场并做好相关其它处理措施。

2、业务影响：此次割接原纤芯上有业务，对业务无影响，机房之间影响较小。

3、割接时间：开始时间：2012年3月18日AM00:00完成时间：2012年3月18日AM06:004、割接地点：在华46#（原有接头）。

5、割接方式：本次采用直接割接方式进行，对原有腾空光缆纤芯一一对接，无中断业务，对业务无影响，机房之间影响较小。

二、机房、现场人员组织安排：割接总指挥现场指挥机房指挥联系方式地点人员使用仪表主要工作负责人联系方式车辆华46#（原有接头）内熔接机接续基站熔接机、ODTR、光源、光功率计接续、测试、调纤后勤保障生活材料供应三、电路调度方案：1、由统一指挥，配合对在秀夫2#光缆接头内。

光缆纤芯进行测试对号。

2、割接开始，指挥通知现场割接人员开始割接。

四、现场实施步骤：1、割接前机房人员建立通信联络，熟悉系统开放情况、备用光纤情况，进行仪表通电检查，利用光源、光功率计测试备用光纤与对端的对应情况；线务人员到达现场，准备仪表、工具，做好所有割接准备工作于3月18日00：00时前完毕。

2、3月18日00：00时，割接现场请示运维部门网管值班人员，得到“同意割接”答复后，打开光缆接头盒，现场割接人员按既定方案熔接本次割接纤芯。
