门座式起重机的品种及其使用列人《特种设备目录》的门座式起庭机分为门座起重机和固定式起重机2 个品种。
一、门座起重机座起重机是具有地轨运下方可通过铁路车辆或其他地面车辆的门形座架的可回转型起重机门座起重机的回较臂架具有背架类起重机的基本特点。
图2-26所示为10t港口门座起重机结构。
1.门座起重机的典型型式分类及用途（1）按臂架结构型式，门座起重机可分为刚性拉杆式组合臂架式门座起重机、柔性拉索式组合臂架式门座起重机和单臂架式门座起重机，如图2-27、图2-28 所示。
（2）按门架结构型式，门座起重机可分为圆筒式门座起重机、交叉式门座起重机、撑杆式门座起重机和桁架式门座起重机。
（3）按回转支承类型，门座起重机可分为转盘式回转支承门座起重机和柱式回转支承门座起重机。
（4）按用途和使用场合，门座起重机可分为港口门座起重机、船厂门座起重机和水利电力门座起重机。
其中∶1）港口门座起重机是用于港口码头装卸作业且具有较高工作速度的门座起重机，具体包括以下几种∶①港口通用门座起重机∶配备有可以更换的吊钩、抓斗等吊具，能满足港口装卸不同种类的件杂货、散料和集装箱要求的门座起重机。
②带斗门座起重机;门座上装有漏斗和带式输送机，用抓斗卸船的门座起重机。
③集装箱门座起重机∶用于集装箱码头、堆场上的专用门座起重机。
2）船厂门座起重机是装在高门座上的门座起重机，用于船厂的吊装工作，具有较大的起重能力和较大的起升高度，通常备有两个或多个起重吊钩。
3）水利电力门座起重机是用于水利水电建设的门座起重机，具有较大的工作幅度和起重能力，且易于拆卸和拼装，便于转移工地。
2.门座起重机的构造门座起重机主要包括结构部分、机构部分、电气部分和安全防护装置。
（1）结构部分。
结构部分包括门架、旋转平台、司机室、人字架和臂架系统等。
门架是主要的承载和受力结构，有转柱式门架（包括八杆门架和交叉门架）和大轴承式门架;旋转平台与转柱相连接，除了人字架和臂架、起升机构和旋转机构等机电设备都安放在旋转平台上;臂架系统分为单臂架系统和组合臂架系统;人字架支承在旋转平台上，用于支承臂架，变幅机构的推杆、组合臂架的拉杆及其对重杠杆等都与人字架相连。

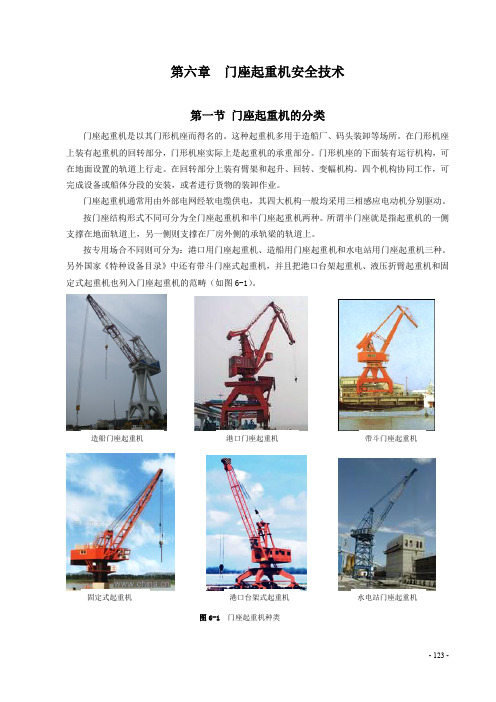

第六章 门座起重机安全技术第一节 门座起重机的分类门座起重机是以其门形机座而得名的。
这种起重机多用于造船厂、码头装卸等场所。
在门形机座上装有起重机的回转部分，门形机座实际上是起重机的承重部分。
门形机座的下面装有运行机构，可在地面设置的轨道上行走。
在回转部分上装有臂架和起升、回转、变幅机构。
四个机构协同工作，可完成设备或船体分段的安装，或者进行货物的装卸作业。
门座起重机通常用由外部电网经软电缆供电，其四大机构一般均采用三相感应电动机分别驱动。
按门座结构形式不同可分为全门座起重机和半门座起重机两种。
所谓半门座就是指起重机的一侧支撑在地面轨道上，另一侧则支撑在厂房外侧的承轨梁的轨道上。
按专用场合不同则可分为：港口用门座起重机、造船用门座起重机和水电站用门座起重机三种。
另外国家《特种设备目录》中还有带斗门座式起重机，并且把港口台架起重机、液压折臂起重机和固定式起重机也列入门座起重机的范畴（如图6-1）。
图6-1 门座起重机种类港口门座起重机 造船门座起重机 水电站门座起重机 带斗门座起重机 港口台架式起重机 固定式起重机第二节 门座起重机的结构和性能门座起重机的构造一般分为两大部分，即上旋转部分和下运行部分。
上旋转部分包括：臂架系统（如图6-2）、人字架（如图6-3）、旋转平台和司机室、机器房。
在机器房内安装有起升机构、变幅机构和旋转机构。
下运行部分包括：门座和运行机构。
图6-2 图6-3 一、门座结构及其技术要求门座结构分为桁架式和钣梁式。
由于它承受着全部起重部分的重量及吊重和风载，同时承受着各种运动所产生的惯性力和由此而引起的各种变矩作用，因此要求它具有足够的刚性和强度。
门座的门洞尺寸，依专用场合有所不同，港口用门座的门洞可通过1～3条铁路路轨，因而有一线门座、二线门座和三线门座的称法。
其门座轨距分别为6m 、10.5m 、和15m ；船用门座轨距为6m 、10m 和12m ；水电站用门座轨距为7m 、10.5m 和13.5m 。
门座式起重机安装技术要点及质量控制研究摘要：门座式起重机是一种特殊的设备，具有安装、拆卸简便、工作效率高、性能优良等特点，但是，如果起重机的安装、日常操作、检查或管理方面出现问题，就会出现溜钩、机体倾翻等情况，造成严重的安全事故，对现场施工人员的生命造成严重的威胁。
本文简单地分析了门座式吊车安装的关键技术，同时，本文还对起重机运行当中的常见故障进行了分析，提出了一些检查常见故障问题的办法，以此来规范门座式起重设备在实践中的使用，保证了设备运行安全、高效。
关键词：门座式起重机；安装；质量管理0 引言由于门座式起重机具有操作和维护方便、性能安全可靠、起吊能力大等特点，在需要起重装卸的工厂、港口、码头等场所得到了广泛应用。
正确、高效地使用门座式起重机，是确保水利工程施工质量得以保障的根本。
以施工经验为依据，对门座式起重机安装技术展开了分析，并提出了门座式起重机的安装技术要点及质量控制。
1 门座式起重机安装工艺要点用于工程的门座式起重机安装起重臂长42 m，轨距 7 m，基距 7 m，起重机的工作幅度 18~37 m。
在起重机安装之前，要对起重机的作业人员进行技术交底，作出严格的安全教育和培训，并对电气元件进行绝缘试验，尽量减少危险因素的影响。
下面将重点阐述门座式起重机的轨道安装，门座安装，吊装机台三大机械装置和起重臂安装的要点。
1.1 轨道基础及行走机构安装要点安装作业必须要严谨准确，始终根据图纸设计标准进行作业，在铺设钢轨前，可以通过科学的方式来综合确定轨道的安装基准线，并检查钢轨的断面，确保没有问题，可以满足工程项目的使用要求。
为使钢轨更稳固，工人们在架设轨道时，会按照测得的高程，在轨道上添加垫片、减震垫等。
两端的钢轨连接应为错开，错开的距离不得与吊车的前后轮距相等，大致以中心线为基准，处于同一条直线，用轨道压板等对轨道进行初步的固定，然后进行一次彻底的找正，在符合要求的情况下，再将螺栓重新拧紧[1]。
重庆嘉陵江草街航电枢纽船闸工程闸室内门座式起重机安装技术方案摘要：MQ600B/30门座式起重机（以下简称门机）主要用于水利水电工程，作混凝土吊运、浇筑和水工金属结构件等的吊装工作；亦可用于火电厂的设备安装工程及组装场地的吊运工作。
在重庆草街船闸工程中，共安装3台门机，用于闸墙及闸首施工中末班安装和混凝土浇注，本文详细介绍了闸室内门机的安装技术方案。
1 工程概况草街船闸是目前嘉陵江上最大的一级船闸，也是西南地区最大的船闸工程，其船闸尺度200×23×3.5m，水级26.7m，通行2×1000t级船队，最大一次过闸总吨位4000t。
2 概述根据船闸混凝土浇筑机械布置设计，在闸室内布置MQ600B/30型高架圆筒门机（CZ-02）一台，安装于闸室底板6＃板（船0+45～船0+125），轨道底标高172.2m，轨道顶标高172.33m，详细安装位置见附图。
使用期内，该门机负责3＃～7＃闸室墙和1＃～2＃上闸首闸墩（船0+0～船0+45）施工的起重作业。
MQ600B/30高架圆筒门机配备53.73米长起重臂，在17～50m全幅度内，额定起重量为10t，起升范围120m(其中轨上70m，轨下50 m )，用以3m3砼吊罐的砼浇筑作业；改变起重钢丝绳绕法后，最小幅度17m至幅度20m时，安全起重量为30t，最大起吊高度达70m，可用以预埋件及设备、模版的安装。
3 工程量设备安装总重量234.5t。
4 工期2008年04月20日～2008年05月20日。
5 总体布置门机零部件进场后存放在闸室7#底板上，安装中主要起重设备采用徐工50吨履带式起重机，另外在起重量较大或起升高度较高时，用下闸首已投入使用MQ600/30起重机配合，底板高程为172.2m。
在该7#底板上完成地面拼装后，再将总成吊至轨道平台进行整体安装。
在门机配件距离安装位置较远时，采用50t汽车吊、6m东风货车和ZL50C装载机进行倒运。
关于门座式起重机自动开闭斗改造应用门座式起重机抓斗作业，在采用抓头作业时，经常因钢丝绳过松或过紧而导致电机过载或钢丝绳缠绕损坏，经过长时间观察发现，钢丝绳的过紧和过松主要原因是司机在开闭斗作业时，主要以个人的熟练程度和目测估计来进行操作，不能准确控制自动开闭斗时机。
为解决此现象，通过改造门机控制程序，用起升电机编码器做钢丝绳位置检测，利用开闭绳差，实现抓斗的自动控制，解决起升电机的过载和钢丝绳缠绕损坏。
神华黄骅港1633门座式起重机采用先进的电控系统。
该机起升、变幅、回转、运行机构均采用变频调速，起升机构采用闭环控制，应用PLC集中控制和检测。
调速性能优良，起、制动运行平稳、快速。
标签：门座式起重机自动开闭斗1 设备状态及原理设备简介：起升机构由两部单独的绞车组成。
两部绞车可以单独或联合动作，便于起重机使用四索抓斗装卸散货或使用吊钩装卸件货。
每部绞车均由电动机、联轴节、减速器、长闭式制动器、电机风机及钢丝绳卷筒组成。
起升支持电机与行走电机共用一个变频器，支持和开闭电机都带脉冲编码器（渡边增量式编码器）、电机上配备有编码器，双机采用闭环控制。
起升机构原理：起升机构由两台变频器CIMR-G5-4220分别控制两台YZP355M2-10，160KW电机进行起、制动运行，保证机构的安全、正常运行。
起升机构通过选择开关2SA2可实现单双机运行，单机状态时，通过配合脚踏开关，可实现单机开闭抓斗和双机起升，每台电机配备了一台风机以保证变频电机的散热。
PLC控制原理：手柄在零位，风速仪风速在正常范围内，超负荷过流正常，不作行走运行，起升无故障时，机构允许升降。
若在正常上升范围内，不超负荷，上升操作允许；在正常下降范围内，不作能耗运行，下降操作允许。
PLC和变频器之间通过SI-P1卡进行数据通讯。
主要设备型号：起升电机（160kw）为大连伯顿生产的起重及治金用变频调速三相异步电动机，可实现无级调速、变频器采用日本安川公司Vairspeed G5A4220、PLC采用OMRON C200HE系列。
港口门座起重机的人工智能和机器学习应用视角近年来，随着人工智能和机器学习的快速发展，各行各业都在探索如何将这些技术应用到自己的工作中。
在港口行业，作为重要的装卸工具，起重机起着至关重要的角色。
如何利用人工智能和机器学习来提高起重机的效率和安全性成为了港口行业的研究热点。
本文将从人工智能和机器学习应用的角度来探讨港口门座起重机的相关问题，包括故障预测、自主操作和优化调度等。
首先，人工智能和机器学习可以在港口门座起重机的故障预测中发挥重要作用。
起重机由许多复杂的部件组成，长时间的使用和恶劣的环境会导致各种故障的发生。
传统的故障检测方法往往需要人工观察和分析，费时费力且容易出错。
而利用人工智能和机器学习算法，可以通过对大量实时数据的分析和建模，实现对起重机故障的预测和诊断。
例如，可以通过监测电流、振动和温度等传感器数据，结合机器学习算法训练模型，预测哪些部件可能会出现故障，及时进行维修和更换，从而避免事故的发生，提高港口装卸的效率和安全性。
其次，人工智能和机器学习还可以使港口门座起重机实现自主操作。
传统的港口装卸工作通常需要操作员在起重机控制室内进行操作，人为因素会增加操作的难度和风险。
而利用人工智能和机器学习技术，可以实现对起重机的自主控制和操作。
通过将传感器与AI算法相结合，起重机可以实时感知周围环境和载荷信息，并做出相应的动作和调整。
例如，可以通过计算机视觉技术对货物进行识别和定位，自动调整起重机的动作和力度，实现准确、高效的装卸操作。
这不仅提高了港口装卸的效率，还减少了人为操作的风险，为操作员创造更安全、舒适的工作环境。
最后，人工智能和机器学习在港口门座起重机的优化调度方面也有重要应用。
港口通常有大量的起重机需要有效地协同工作，以满足不同货物的装卸需求。
传统的调度方法往往基于固定的规则和经验，无法适应动态变化的情况。
而借助人工智能和机器学习的技术，可以对港口装卸作业进行智能化调度，优化起重机的分配和使用。
斗门座起重机的自动化操作和远程监控技术斗门座起重机是一种常见的重型起重设备，广泛应用于工业和建筑领域。
为了提高斗门座起重机的操作效率和安全性，自动化操作和远程监控技术被引入到起重机系统中。
这些技术的应用使得斗门座起重机在操作过程中更加方便、高效和安全。
一、斗门座起重机的自动化操作技术自动化操作技术包括自动导航、自动起吊和自动定位等功能。
首先是自动导航技术，它利用GPS导航系统和导航传感器，使起重机能够实现自动行驶和定位，减少了人员操作的复杂性和错误率。
这种技术不仅提高了起重机的操作效率，还大大降低了事故风险。
其次是自动起吊技术，利用高精度传感器和计算机视觉技术，可以实现对起重物体的自动控制和起吊。
通过这种技术，起重机能够自动判断和调整起吊动作，避免了操作误差带来的风险，提高了起重作业的安全性和准确性。
此外，自动定位技术也是斗门座起重机自动化操作的重要组成部分。
通过使用激光雷达和红外线传感器等设备，能够实现起重机自动对准和定位，大大提高了起重作业的准确性和效率。
二、斗门座起重机的远程监控技术远程监控技术可以实现对起重机系统的监控和管理，不受地理位置限制。
通过使用传感器和监控摄像头等设备，可以实时监测起重机的工作状态、健康状况和环境参数等信息。
这种技术使得操作人员能够随时了解起重机的运行情况，及时发现并处理潜在的故障和问题。
远程监控技术还可以提供智能化的报警和预警功能。
当起重机出现异常状况时，系统会自动发出报警信息，提醒操作人员进行干预和修复。
同时，基于大数据分析和人工智能技术，还可以进行故障预测和预防，提前采取相应的维护措施，避免设备故障带来的生产停滞和经济损失。
此外，远程监控技术还可以实现远程操作和指导。
通过云平台和远程控制系统，操作人员可以在不同的地点对起重机进行远程操作和控制。
这种技术的应用，不仅可以减少人员的出差和工作负担，还可以提供更加灵活和便利的操作方式。
三、斗门座起重机的自动化操作和远程监控技术的优势与应用前景斗门座起重机的自动化操作和远程监控技术具有以下优势：1. 提高操作效率和准确性：自动化操作技术通过减少人工干预和操作误差，能够提高起重机的操作效率和准确性，降低了生产成本和安全风险。
港口门座起重机的智能操作和自动化控制技术随着信息技术的发展和港口运输需求的不断增长，港口门座起重机的智能操作和自动化控制技术正逐渐成为港口行业的重要发展方向。
本文将探讨港口门座起重机智能操作和自动化控制技术的应用和优势，并介绍一些相关技术的应用实例。
首先，港口门座起重机智能操作和自动化控制技术可以大大提高港口货物装卸的效率和安全性。
传统的操作方式需要大量的人力投入，且存在一定的操作风险。
而引入智能操作技术后，可以实现对起重机的远程监控和操控，运维人员可以随时随地通过监控中心对起重机的状态进行实时监测和调整，大大减少了人为操作的误差和风险。
其次，港口门座起重机的自动化控制技术可以提高港口作业的运行效率。
通过激光测距、无线通信、传感器等技术的应用，可以实现起重机的智能识别、定位和路径规划。
相比传统的人工操作，自动化控制技术可以大大缩短装卸时间，并减少货物的损耗。
在智能操作和自动化控制技术中，尤其值得关注的是人工智能和机器学习技术的应用。
通过对大数据的分析和处理，起重机可以通过学习和优化自身的操作规律，从而实现更加智能的操作和自动化控制。
例如，起重机可以通过分析历史数据，判断货物的重量和形态，从而智能地调整吊具的配置和操作方式，提高货物装卸的效率和安全性。
此外，机器学习技术还可以应用在故障预测和维护上，通过对大量的故障数据进行分析和建模，可以提前预测起重机的故障情况，并采取相应的维护措施，减少停工时间和维修成本。
除了人工智能和机器学习技术，港口门座起重机的智能操作和自动化控制技术还可以与物联网、云计算等技术相结合，实现更加高效的运维管理和远程控制。
通过传感器和物联网技术的应用，可以实现对起重机各个部件的远程监测和实时数据传输，运维人员可以通过云平台对起重机进行集中管理和控制，随时随地获得起重机的状态和运行情况，从而及时调整和优化装卸作业。
目前，港口门座起重机的智能操作和自动化控制技术已经在一些国内外港口得到了应用，并取得了良好的效果。
港口门座起重机的运行控制系统及自动化水平港口门座起重机是现代港口装卸作业的重要设备之一，它能够将货物从码头装卸至船舶上，起到了桥梁的作用。
随着信息技术的快速发展，港口门座起重机的运行控制系统及自动化水平也得到了极大的提升。
本文将从运行控制系统和自动化水平两个方面介绍港口门座起重机的最新技术发展和应用。
港口门座起重机的运行控制系统是整个机器的大脑，它负责监控和控制起重机的各项运行参数，确保起重作业的安全、高效进行。
在传统的运行控制系统中，操作人员需要通过操纵机柜上的按钮和杆杆来实现对起重机的控制，这样操作繁琐且效率不高。
而现代的运行控制系统采用了触摸屏、物理按键和操纵杆等多种方式进行控制，使得操作更为简便快捷。
在输入端，运行控制系统还可以接入雷达、摄像头和传感器等设备，实时监测起重机周围环境的状态。
自动化水平是衡量港口门座起重机技术水平的重要指标之一。
自动化技术的应用使得起重作业更为智能化、高效化。
目前，自动化水平较高的港口门座起重机已经实现了一系列自主操作的功能。
首先，可以完成起重机的自动起升、自动行走和自动转动，通过预设的指令实现机器的自主运行。
这种自动化操作不仅提高了起重机的作业效率，还减少了操作人员的劳动强度。
其次，港口门座起重机的自动化水平还体现在货物抓取过程中。
传统的起重机需要借助操纵杆来控制抓斗的下落和闭合，而现代起重机则可以通过摄像头和传感器等设备实时监测货物位置和形态，并进行自动抓取。
这种自动化操作能够提高抓取的精度和速度，减少了货物的损坏和滞留。
此外，港口门座起重机的自动化水平还体现在起重作业的路径规划方面。
传统的起重机需要操作人员根据作业需求进行路径规划，而现代起重机则能够根据目标位置和作业要求自动规划最优的行走路径。
在路径规划的过程中，自动化系统会综合考虑各种因素，如时间、工作量和能耗等，以实现作业过程的优化。
此外，港口门座起重机的自动化水平还体现在故障和风险预警方面。
传统的起重机在故障和风险发生时需要人工检测和判断，而现代起重机则可以通过传感器和监控系统等设备实时监测起重机的运行状态，并提前预警。
港口门座起重机的自动化操作和无人驾驶技术随着科技的不断发展，自动化操作和无人驾驶技术逐渐成为各行各业的发展趋势。
在港口货物装卸领域，港口门座起重机的自动化操作和无人驾驶技术的应用正在逐渐展开，并为港口运营带来了诸多的优势。
自动化操作技术使得港口门座起重机的操作更加高效、准确和安全。
相比于传统的人工操作，自动化操作能够实现更快的装卸速度和更高的作业效率。
通过引入先进的传感器、控制系统和自动驾驶技术，起重机可以实现自主识别货物、自动调整工作强度和自动规划最优的运动轨迹，从而极大地提高作业效率。
自动化操作还能够减少人为操作中的误差和事故风险，提高货物装卸的安全性。
此外，自动化操作还能够减轻人员的劳动强度，改善工作环境，提升工作效率和舒适性。
无人驾驶技术是实现港口门座起重机自动化操作的重要手段之一。
传统的港口装卸作业需要大量的人工参与，但这不仅对劳动力资源造成压力，还存在一定的安全隐患。
无人驾驶技术的应用能够彻底解决这一问题。
无人驾驶技术通过引入机器视觉、智能控制和导航系统，使起重机能够在没有人员操作的情况下，自主完成装卸作业。
无人驾驶技术能够实现远程监控、远程操控和自主导航等功能，大大提升了起重机的智能化程度。
无人驾驶技术还能够实现作业过程的自动记录和数据分析，为港口管理人员提供更多有价值的信息和决策支持。
港口门座起重机的自动化操作和无人驾驶技术的应用不仅可以提高装卸效率和安全性，还能够为港口带来更多的经济效益。
首先，自动化操作和无人驾驶技术能够缩短货物装卸时间，提高港口作业效率，降低人力成本和物资浪费。
其次，自动化操作和无人驾驶技术的应用能够减少事故风险，提升港口的安全形象和声誉，吸引更多的船舶和货物进港。
此外，自动化操作和无人驾驶技术还能够为港口运营提供更多的数据支持和决策依据，优化航线规划和资源配置，提升整体运营效益。
然而，港口门座起重机的自动化操作和无人驾驶技术也面临一些挑战和问题。
首先，技术的成本和复杂性是制约其应用的主要因素之一。
