浅谈图书馆电气设计要点摘要:本文通过笔者亲自参建的工程实例,依次从设计依据,与其他专业的分工,变配电系统设计等多方面对图书馆的电气设计加以论述。
列举出设计中需要注意的设计要点以及设计事项。
关键词:设计依据设计分工用电负荷等级变配电系统笔者亲自参建了某高校图书馆的建设管理及电气设计,总结出一些电气设计要点,并以此为例,写出来与同行共同交流探讨。
本项目为高校图书馆改扩建工程,局部地下一层,地上六层,局部四层。
总建筑面积:24292㎡,其中地下1431㎡,地上22861㎡。
建筑檐口高度为24.0米。
图书馆藏书量为120万册,为学校重要公共建筑之一。
1.关于设计依据的注意要点建设单位提供的市政资料;a 在项目设计初始,电气专业人员务必提请设计单位提供本项目的市政资料。
包括当地供电部门的电力规划方案(建议),区域10kV电源的实际情况等等。
b 关于10kV电源数量的内容,一定要及早确定,并分清是两路10kV电源、或两回10kV电源、还是一路10kV电源,以免造成供电部门实际提供的10kV外电源数量不能满足建筑物的供电等级使用需求。
2)设计院与建设单位的往来文件及协调会会议纪要;设计单位与建设单位之间的往来文件及协调会会议纪要应妥善保存,并注意建设单位需加盖公章后,方可在设计文件中可以适当列举出来,作为设计依据使用。
3)国家现行的有关规范、标准、行业及地方的标准、规定等;除参照常用的电气设计规范之外,如《民用建筑电气设计规范》 JGJ16-2008,《20kV及以下变电所设计规范》 GB50053-2013等,还需结合本项目的特点,列出与之相关的设计规范。
以本项目为例,如《图书馆建筑设计规范》JGJ38-99等等。
需注意的是,不同规范针对同一问题可能略有差异,笔者建议按照标准高的执行。
2.与其它专业设计的分工的注意要点1)精装修部分的照明设计方案由精装修负责设计,在精装完成后与之配合设计。
在精装方案提供前,本设计按常规设计。
摘要:图书馆是供人们学习、研究的地方,保持安静是一件极为重要的工作。
但由于客观条件的限制和某些人为的原因,各种各样的噪声仍然存在,应尽可能把它降低到最低限度。
我国《图书馆建筑设计规范》中就规定,图书馆的噪声不能大于40dB,超过此值看书的同学就无法安心读书。
因此设计一个可以实时监控图书馆某一处噪声大小,并传送终端显示的装置是十分必要的,当声音大小超过设定的值后就给予报警指示,提醒管理员进行相应的操作,以更好的管理图书馆的环境和秩序,保持一个良好的阅读氛围。
本文主要介绍利用STC12C5201AD单片机设计一个图书馆噪声监控系统。
该系统所实现的功能为:当图书馆内的噪声超过一定的限度(一般为40db)时,通过无线发射器,经过A/D转换,采集并且发送噪声信号到智能终端。
经过处理将噪声信息显示在液晶模块上。
使管理员能够及时的发现并且处理所发生的情况。
该系统分为声音采集模块,AD模数转换模块,无线发射模块,无线接收模块,CPU控制模块,报警模块和其他显示输入输出模块。
由两位毕业生分别完成软件和硬件部分,我设计的为硬件部分。
硬件部分的设计要充分考虑芯片的型号、性能、价格以及生产情况,为实物的制作打好基础。
本次选用的STC12C5201AD单片机是高速/低功耗/超强抗干扰的新一代8051单片机,指令代码完全兼容传统8051,但速度快8-12倍。
完全符合设计需要。
关键字:单片机硬件声音采集性能模块1Abstract: Library is a good place for people to learn and research, there, keep quiet is a very important work. But because the restrictions and certain objective conditions for reasons, some kinds of noise still exist,we should do our best to put it down to a minimum. According to library building design stipulated in the code of our country,the library's noise should not greater than 40dB,if it is up the value, the students can’t concentrate themselves in the books. So it is necessary to designreal-time monitoring system to monitor the noise in library .The system should receive the noise signal and transmit to a intelligent terminal, so the librarian can notice the noise. Only in this way can we have a quiet environment to learn.The main object of this paper is to use the STC12C5201AD microcontroller to design a system of noise monitor in the library. The function of this system is when the noise in the library is up to 40Db, the radio transmitters and the A/D converterwill collect and send the noise signal to the intelligent terminal。
图书馆建筑设计规范图书馆建筑作为文化和知识的载体,起到了存储和传播知识的重要作用。
为了确保图书馆建筑的高效性和安全性,需要遵循一定的设计规范。
本文将从建筑设计的角度来探讨图书馆建筑设计规范。
一、空间规划1. 功能分区图书馆空间应根据不同功能需求进行合理的分区。
主要分区包括借阅区、阅览区、自习区、多媒体区、会议室等。
不同区域应有明确的划分,并满足使用者的需求。
2. 空间布局在空间布局上,应考虑连通性和便利性。
借阅区应位于进入图书馆后的显眼位置,方便读者查阅书籍。
阅览区应采取开敞式布局,确保舒适的阅读环境。
同时,要合理安排通道和楼梯,方便读者的行动和交流。
3. 自然光利用图书馆应最大限度地利用自然光。
在设计中应尽量增加天窗和大窗户,使光线能够渗透到室内。
这不仅能提供良好的照明效果,还能减少能源的消耗。
二、建筑安全1. 疏散通道设计为了确保读者在紧急情况下的安全,应设置合适的疏散通道。
疏散通道应直达出口,并有明显的标识,方便读者迅速撤离。
通道宽度应符合消防安全规定,以确保安全疏散。
2. 防火设计图书馆建筑应设置防火门和防火墙,以隔离火势蔓延。
同时,应安装灭火设备,并确保设备正常运行。
在建筑材料的选择上,应优先选择防火性能良好的材料,减少火灾的风险。
3. 安全监控系统为了保障读者和图书的安全,应在图书馆建筑内安装安全监控系统。
包括视频监控设备和入侵报警系统,确保对图书馆内的行为进行监控和记录。
三、环境友好1. 节能设计在图书馆建筑设计中,应采用节能措施,降低对环境的影响。
例如,利用太阳能进行供暖和照明,采用高效的绝缘材料和节能设备,减少能源的消耗。
2. 可持续建筑材料在图书馆建筑的选择上,应优先考虑可持续使用的建筑材料。
例如,使用可再生材料和回收材料,减少对自然资源的消耗。
同时,应选择对环境影响较小的建筑材料,如低挥发性有机化合物。
3. 绿色空间设计图书馆建筑周围的绿色空间设计应注重生态保护和环境美化。
室内设计之高校图书馆实例分析随着社会的发展和人们对学习环境的需求不断提高,高校图书馆的室内设计也变得越来越重要。
良好的室内设计不仅能够提供舒适的学习环境,还能提高学生的学习效率。
本文将以某高校图书馆为例,对其室内设计进行实例分析。
一、设计理念该高校图书馆的设计理念是以人为本,注重实用性和美观性。
在设计过程中,设计师充分考虑了读者的需求和习惯,力求为读者打造一个舒适、便捷的学习环境。
二、空间布局该高校图书馆的空间布局十分合理,充分考虑了读者的学习和阅读需求。
图书馆分为借阅区、阅读区和自习区三个部分。
借阅区设有借书台、书架和检索终端,方便读者借阅图书;阅读区设有舒适的座椅和桌子,供读者阅读和学习;自习区则设有独立的隔间和电脑桌,方便学生自习和上网查阅资料。
三、色彩搭配该高校图书馆的色彩搭配非常和谐,运用了大量的暖色调和冷色调,营造出舒适、安静的学习氛围。
同时,色彩的运用也起到了很好的视觉引导作用,引导读者进入不同的功能区域。
四、照明设计该高校图书馆的照明设计非常人性化,充分考虑了自然光和人工光的配合使用。
在白天,图书馆充分利用自然光,减少了人工光的用量;在夜晚,则通过柔和的灯光为读者打造一个舒适的学习环境。
五、家具选择该高校图书馆的家具选择非常考究,选用了符合人体工程学的桌椅和书架,保证了读者的舒适度和便捷性。
同时,家具的材质和颜色也与整个设计风格相呼应,营造出一种和谐统一的感觉。
六、绿化设计为了给读者提供一个更加舒适的学习环境,该高校图书馆还引入了绿化设计。
在图书馆内部摆放了大量的绿植和花卉,不仅美化了环境,还能够净化空气和缓解读者的疲劳感。
七、智能化设计该高校图书馆还引入了智能化设计,配备了自助借还书机、检索终端和智能化安全系统等设备,提高了图书馆的管理效率和读者的使用体验。
同时,图书馆还提供了无线网络和充电设施等便利条件,方便读者使用电子设备查阅资料和学习。
八、总结该高校图书馆的室内设计非常成功,充分考虑了读者的需求和习惯,营造出了一个舒适、便捷的学习环境。
档案馆视频监控系统设计方案视频监视系统是图书馆、档案馆、城建档案馆项目安全防范系统中技防的核心系统,负责对大楼进行面的防范,同时对重点区域实行严密局域监控,从系统的先进性以及可扩展性考虑,确定采用IP架构的全数字高清监视架构。
根据需求,视频监视系统不仅满足对于图像的显示及存储还应满足音频的录音及回放。
在整体的架构下,可以设置多级管理平台。
满足消防控制室以及监控室等的视频监视信号查看需求,存储充分考虑备份和冗余。
本次设计的视频监视系统如下所述:前端信号采集部分设置监控摄像机,如一层大厅、走道、消防前室、主要出入口等公共区域;除公共区域外,内部的重点区域需要设置摄像机进行严密监控,确保重点区域的安全,如机房、档案室等的出入口;室外区域的监控,主要在楼顶部、室外主干道、周界围墙和进出入口设置高清红外摄像机,对室外区域进行严密的监视;摄像机具体安装位置、镜头的方向设计以全覆盖无死角为核心思路。
摄像机的选型充分考虑适用性、高性价比性,需要综合考虑包括建筑空间环境、装饰环境和照明环境不同的环境因素来进行设计:从空间环境来考虑:室内大范围的监控区域如入口大厅采用室内高速智能球型摄像机;走道、出入口属于较为狭长的空间环境,采用常规固定式半球或枪型摄像机。
从装饰环境考虑:楼内通常都会设置吊顶,可选择固定式半球摄像机吸顶安装,在楼梯道等无吊顶区域设置枪式摄像机壁挂或吊装。
从照明环境考虑:针对夜间没有照明的区域,或者是夜间对监控要求高的区域采用带红外低照度枪式摄像机以满足低照度的监控环境。
围墙支持1080P的高清分辨率,在夜间也能在红外距离内保持高清晰,并可以和围墙的红外对射报警装置实现融合,在触发红外的同时实现摄像机的告警录像,并及时向监控中心发出告警,如告警画面上墙、声光报警等。
针对出入口和车库持1080P的高清分辨率,通过选配不同的镜头规格实现不同距离的监控要求,同时在低照度情况下也能展现画面的良好可视效果。
室内监视设备通过六类线就近接入网络设备,视频信号基于网络传输到指挥大厅,室外监视设备超距离的情况下采用光纤收发器连接,同时应考虑防雷及立杆。
图书馆综合布线方案设计一、需求分析图书馆的综合布线需求主要包括以下几个方面:1、网络通信:图书馆需要建立高速、稳定的网络环境,以支持读者访问电子资源、工作人员进行业务管理等。
2、语音通信:提供内部电话通信系统,方便工作人员之间的沟通。
3、智能化管理:包括门禁系统、监控系统、环境控制系统等,需要相应的布线支持。
4、多媒体应用:如电子阅览区的多媒体设备、会议室的音视频设备等。
二、系统设计原则1、先进性:采用先进的布线技术和设备,确保系统在未来一段时间内保持领先。
2、可靠性:确保系统稳定运行,减少故障发生的概率。
3、灵活性:能够方便地进行线路调整和扩展,适应未来业务的变化。
4、经济性:在满足需求的前提下,合理控制成本。
三、布线系统组成图书馆综合布线系统通常由以下几个部分组成:1、工作区子系统工作区子系统是指终端设备连接到信息插座的部分。
在图书馆的各个区域,如阅览区、借阅区、办公区等,设置足够数量的信息插座,以满足读者和工作人员的使用需求。
信息插座采用符合标准的 RJ45 接口,支持高速以太网连接。
2、水平子系统水平子系统负责将工作区子系统的信息插座连接到管理子系统。
一般采用六类或超六类非屏蔽双绞线,以满足高速数据传输的要求。
线缆铺设采用桥架或线槽的方式,保证线路的整齐和美观。
3、管理子系统管理子系统用于管理和连接水平子系统和垂直子系统的线缆。
在图书馆的弱电间设置配线架和跳线架,对线缆进行整理和标识,方便维护和管理。
4、垂直子系统垂直子系统负责连接各楼层的管理子系统。
采用多模光纤作为主干线路,以提供高速、大容量的数据传输能力。
5、设备间子系统设备间子系统是整个布线系统的核心,存放着网络设备、服务器等关键设备。
设备间应具备良好的通风、散热和供电条件,保证设备的正常运行。
6、建筑群子系统如果图书馆由多个建筑组成,建筑群子系统用于连接各个建筑之间的布线系统。
同样采用光纤作为传输介质,确保数据的可靠传输。
四、线缆选型1、双绞线选择六类或超六类非屏蔽双绞线,其传输频率可达 250MHz 以上,能够满足高速以太网和多媒体应用的需求。

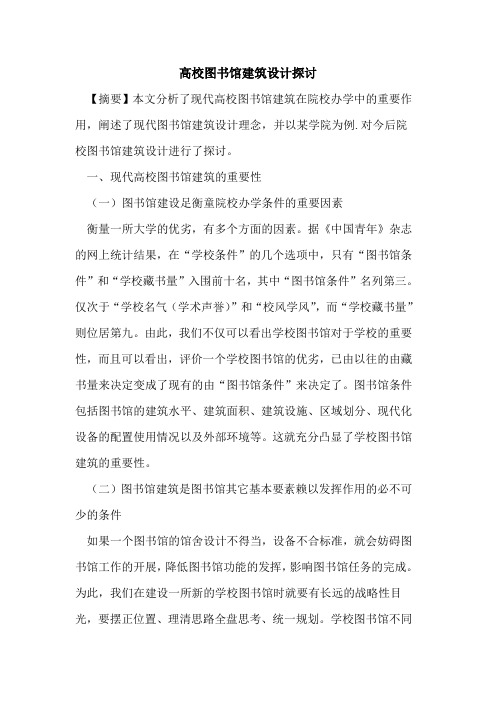

高校图书馆建筑设计探讨【摘要】本文分析了现代高校图书馆建筑在院校办学中的重要作用,阐述了现代图书馆建筑设计理念,并以某学院为例.对今后院校图书馆建筑设计进行了探讨。
一、现代高校图书馆建筑的重要性(一)图书馆建设足衡童院校办学条件的重要因素衡量一所大学的优劣,有多个方面的因素。
据《中国青年》杂志的网上统计结果,在“学校条件”的几个选项中,只有“图书馆条件”和“学校藏书量”入围前十名,其中“图书馆条件”名列第三。
仅次于“学校名气(学术声誉)”和“校风学风”,而“学校藏书量”则位居第九。
由此,我们不仅可以看出学校图书馆对于学校的重要性,而且可以看出,评价一个学校图书馆的优劣,已由以往的由藏书量来决定变成了现有的由“图书馆条件”来决定了。
图书馆条件包括图书馆的建筑水平、建筑面积、建筑设施、区域划分、现代化设备的配置使用情况以及外部环境等。
这就充分凸显了学校图书馆建筑的重要性。
(二)图书馆建筑是图书馆其它基本要素赖以发挥作用的必不可少的条件如果一个图书馆的馆舍设计不得当,设备不合标准,就会妨碍图书馆工作的开展,降低图书馆功能的发挥,影响图书馆任务的完成。
为此,我们在建设一所新的学校图书馆时就要有长远的战略性目光,要摆正位置、理清思路全盘思考、统一规划。
学校图书馆不同于一般的办公楼、教学楼、宿舍楼等,它在选择馆址、确定面积、建筑结构、房间布局、综合布线、外观形象等方面都有特殊要求,都要进行专门的设计和施工。
因此,有必要“建立由图书馆专家、学校负责人建筑师、工程师和教学专家构成的工作组”来一起进行认真、细致、深人的调查研究,参观走访、搜集现代图书馆建筑设计资料,广泛征求意见,加以比较分析、研究,形成最佳建馆方案,使学校图书馆建筑规范化、标准化。
二、现代高校圈书馆建筑设计理念(一)图书馆建筑的标志性学校图书馆就像学校的名片,标志着学校的发展程度和办学水平,体现着学校的风采和独特个性,具有学校图书馆应有的庄严气势和学术氛围,也昭示着学校传承文明、铸造灵魂的崇高理想近代图书馆从诞生到现在不过100多年,在整个人类文明史上只是短短的一瞬,但是图书馆由小到大,由一般的社会文化机构,成为一个国家或地区的文化中心、信息中心和知识中心,成为一个城市的标志性景观,成为人们社会生活中不可缺少的“第二起居室”和获取知识和信息的“第一求助对象”,即使哪天人们完全可以从网上获得所需要的信息,但人们依然需要到图书馆去,因为那里是人们交流思想、传播信息的知识殿堂。
