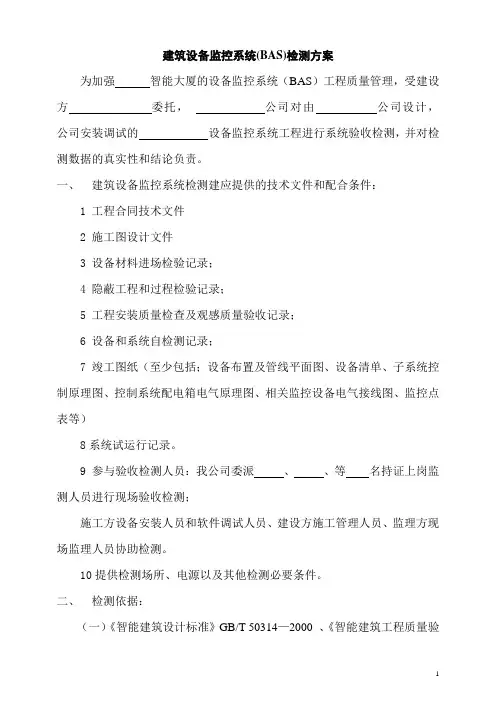

建筑设备监控系统（BAS）检测方案为加强_____ 智能大厦的设备监控系统（BAS）工程质量管理，受建设方_______________ 委托，_____________ 公司对由____________ 公司设计，公司安装调试的______________ 设备监控系统工程进行系统验收检测，并对检测数据的真实性和结论负责。
一、建筑设备监控系统检测建应提供的技术文件和配合条件：1工程合同技术文件2施工图设计文件3设备材料进场检验记录；4隐蔽工程和过程检验记录；5工程安装质量检查及观感质量验收记录；6设备和系统自检测记录；7竣工图纸（至少包括；设备布置及管线平面图、设备清单、子系统控制原理图、控制系统配电箱电气原理图、相关监控设备电气接线图、监控点表等）8系统试运行记录。
9参与验收检测人员：我公司委派________ 、____ 、等—名持证上岗监测人员进行现场验收检测；施工方设备安装人员和软件调试人员、建设方施工管理人员、监理方现场监理人员协助检测。
10提供检测场所、电源以及其他检测必要条件。
二、检测依据：（一）《智能建筑设计标准》GB/T 50314—2000、《智能建筑工程质量验收规范》GB 50339、《自动化仪表施工及验收规范》GB 50093—2002 及其他国家现行标准、工程合同技术文件、施工图设计文件、设计变更审核文件、设备及产品的技术文件等。
（二）约定行业公认标准：《BAS 一次仪表精度标准—工程级》企标（附表1）《BAS 系统测量精度标准—工程级》企标（附表2）调节系统性能指标：衰减比4：1~10：1；残余偏差（控制精度）：新风机出风温度〉士2C;湿度〉士5%RH空调回风温度〉士1C;热交换器出水温度〉士1C;压差调节〉士KPa三、主要检测仪器仪表：1 、DTC 7088 超声波流量计、2、867B 数字多用表、3、空气压差表、4、AVM-07 风速仪、5、WBG-0-2 二等标准温度计、6、HM10 温湿度表、7、照度表、8、标准压力表、9、钳形电流表、10、秒表、11 、多路记录仪（视BA 软件而定）等。
四、检测内容：设备监控系统检测以系统功能和性能检测为主，同时对现场安装质量、设备性能及工程实施过程中的质量记录进行抽查或复核。
受建设方委托，可对设备监控系统设备进行清点。
I主控项目1、空调与通风系统功能检测智能建筑设备监控系统对空调系统应对温度、湿度及新风量自动控制，预定时间表，自动启停，节能优化控制等控制功能进行检测。
着重检测系统测控点（温度、相对湿度、压差和压力等），与被控设备（风机、阀门、加湿器及电动阀等）的控制稳定性，响应时间和控制效果，并检测设备的连锁控制和故障报警的正确性。
检测数量为每类机组按总数的20%抽检，且不得少于5 台，不足5 台机组全部检测，被检测机组全部符合设计要求为检测合格。
主要检测内容：空气处理系统1）风机状态显示；2）送回风温度测量；3）室内温、湿度测量；控制精度：无设计要求新风机的温度控制精度〉土2%2;湿度控制精度〉± 5%RH4）过滤器状态显示及报警；5）风道风压测量；6）启停控制；时间段控制，阀机连锁问题，中央站起停。
7）过载报警；8）冷热水流量调节；检测系统根据设定值调节冷（热）水调节阀开度进行回风温度P（I PID）调节功能和稳态控制精度及给定阶跃设定时系统过渡过程控制特性曲线。
记录动态特性（曲线）。
9）加湿控制；10）风门控制；11）风机转速控制；变风量控制策略问题。
12）风机、风门、调节阀之间的联锁控制；13）室内C02浓度监测；空气品质问题，通风起停控制。
14）寒冷地区换热器防冻控制；有防冻控制程序检查，停风机、关风阀、开热水阀、开泵等等，注意防冻开关位置；一一对应还是集中防冻检测的控制策略。
15）送回风及与消防系统的联动控制。
变风量（VAV系统1）系统总风量调节；2）最小风量控制；3）最小新风量控制；4）再加热控制；5）变风量（VAV系统的控制装置应有通信接口。
排风系统1）风机状态显示；2）启停控制；3）过载报警。
风机盘管主要检测纳入BAS的风机盘管系统，有通过网络连接的，也有硬接点连接的, 检测内容有所不同；1）室内温度测量；2）冷、热水阀开关控制；3）风机变速与启停控制。
整体式空调机1）室内温、湿度测量；2）启停控制。
2、变配电系统功能检测建筑设备监控系统应对变配电系统的电气参数和电气设备工作状态进行检测，检测时应利用工作站数据读取和现场测量的方法对电压、电流、有功（无功）功率，功率因素，用电量等各项参数和记录，进行准确性和真实性检查，显示的电力负荷及上述参数的动态图形能比较正确地反映各参数的变化情况并对报警讯号进行验证。
检查方法为抽检，抽检数量按每类参数抽20%，不得少于20 点，数量少于20 点，即为全部检测，被检参数合格率100%时为检测合格。
高低压配电柜的运行状态及电力变压器的温度，应急发电机组的工作状态，储油罐的液位，蓄电池组及充电设备设备的工作状态，不间断电源的工作状态等参数进行检测时，应全部检测，合格率100%时为检测合格。
主要检测内容：1）变配电设备各高低压主开关运行状况监视及故障警报；2）电源及主供电回路电流值显示；3）电源电压值显示；4）功率因数测量；5）变压器超温报警；6）应急电源供电电流、电压及频率监视；7）电力系统计算机辅助监控系统应留有通信接口。
3、公共照明系统功能检测建筑设备监控系统应对公共照明设备（公共区域，过道，园区和景观照明等）进行监控，一般应以光照度，时间表等作为控制的依据，设置程序控制灯组开关，检测其控制功能及手动开关功能的正确性。
检测方式为抽检，按照明回路总数20%抽检，抽检点位不得少于10 路，数量少于10 路时应全部检测，抽检数量合格率100%时为检测合格。
主要检测内容：照明系统中央站的时间设置、强制起停；现场手动控制；控制模式检测：延时、预约、申请、时控、照度控制（连续控制和开关控制等）、权限控制、场景控制等等。
1）庭园灯控制；2）泛光照明控制；3）门厅、楼梯及走道照明控制；4）停车场照明控制；5）航空障碍灯状态显示、故障报警；6）重要场所可设智能照明控制系统。
7）照明现场手动开关实时性检测。
8）照度值检测。
9）照度控制功能。
4、给排水系统功能检测建筑设备监控应对给排水系统，排水系统和中水系统进行液位、压力等参数检测及水泵运行状态的运行状态的监控和报警进行验证。
检测时可以通过工作工作站参数设置或人为改变现场测控点的状态，监视设备的运行状态，包括自动调节水泵的转速，投运水泵的切换和故障自动报警和保护等项是否满足设计要求。
检测方法为抽检，抽检数量为每类系统的50%，且不得少于5 套，总数少于5 套应全部检测，被检系统合格率100%时检测为合格。
主要检测内容：给水系统1）中央站水泵运行状态显示；2）中央站水水流状态显示；位显示和连续显示（换算水量）；3）水泵启停、变频控制；液位控制：位式控制、连续变量控制、恒压变频控制等等。
4）水泵过载报警；5）水箱高低液位显示及报警。
排水及污水处理系统1）水泵运行状态显示；2）水泵启停控制；高低限位和软件判断控制；3）污水处理池高低液位显示及报警；4）水泵过载报警；5）污水处理系统留有通信接口。
5、热源和热交换系统功能检测建筑设备监控系统应对热源和热交换系统进行系统负荷调节，预定时间精品文档表自动启停和节能优化控制。
检测时应对通过工作站或现场控制器对热源和热交换系统的设备运行状态，故障等的监视、记录与报警进行检测，并检测对设备的控制功能。
核对热源和热交换系统能耗计量与统计资料。
检测方式为全部检测，被检系统合格率100%时为检测合格。
主要检测内容：1) 一次侧水流量测量2) 二次侧水流量测量3) 一次进回水温度测量4) 二次进回水温度测量5) 一次侧负荷计算6) 二次侧负荷计算7) 热交换器温度调节8) 检测预定时间表自动启停调节阀功能和节能优化控制。
6、冷冻和冷却系统功能检测建筑设备监控系统应对冷水机组，冷冻冷却水系统进行系统负荷调节，预定时间表自动启停和节能优化控制，检测时应通过工作站对冷水机组，冷冻冷却水系统设备控制和运行参数、状态、故障等监视、记录与报警情况进行检查，并检查设备运行的联动情况。
核实冷冻水系统能耗计量与统计资料。
检测方式为全部检测，满足设计要求为检测合格。
主要检测内容：压缩式制冷系统1) 启停控制和运行状态显示；2) 冷冻水进出口温度、压力测量；3) 冷却水进出口温度、压力测量；4) 过载报警；5) 水流量测量及冷量记录；6）运行时间和启动次数记录；7）制冷系统启停控制程序的设定；8）冷冻水旁通阀压差控制；9）冷冻水温度再设定；10）台数控制；11）设备寿命控制功能。
12）制冷系统的控制系统应留有通信接口。
（2）吸收式制冷系统1）启停控制与运行状态显示；2）运行模式、设定值的显示；3）蒸发器、冷凝器进出口水温测量；4）制冷剂、溶液蒸发器和冷凝器的温度及压力测量；5）溶液温度压力、溶液浓度值及结晶温度测量；6）启动次数、运行时间显示；7）水流、水温、结晶保护；8）故障报警；9）水温再设定；10）台数控制；11）设备寿命控制功能。
12）制冷系统的控制系统应留有通信接口。
蓄冰制冷系统1）运行模式（主机供冷、溶冰供冷与优化控制）参数设置及运行模式的自动切换；2）蓄冰设备溶冰速度控制，主机供冷量调节，主机与蓄冰设备供冷能力的协调控制；1）蓄冰设备蓄冰量显示，各设备启停控制与顺序启停控制。
冷冻水系统1）水流状态显示；2）水泵过载报警；3）水泵启停控制及运行状态显示。
4）一次泵、二次泵变频控制以及台数控制。
5）设备寿命控制功能。
冷却系统1) 水流状态显示；2) 冷却水泵过载报警；3) 冷却水泵启停控制及运行状态显示；冷却塔风机运行状态显示；4) 进出口水温测量及控制；5) 冷却塔风机启停控制；6) 冷却塔风机过载报警。
7) 设备寿命控制功能。
7、电梯及自动扶梯系统功能检测建筑设备监控系统应对建筑物内电梯及自动扶梯系统进行检测。
检测时应通过工作站对系统的运行状态与故障进行监视，并与电梯和自动扶梯系统的实际工作情况进行核实。
检测方式为全部检测，合格率100%时为检测合格。
8、建筑设备监控系统与设备子系统间的数据通信接口功能检测建筑设备监控系统与带有通信接口的各子系统以数据通信方式相连时，应在工作站检测子系统的运行参数(含工作状态参数和报警信息)并与实际状态核实，确保准确性和响应时间符合设计要求，对可控子系统应检测系统对控制命令的响应情况。
数据通信接口应按本规范第3.2.7 条的规定对接口进行全部检测，检测合格率100%时为合格。
9、中央管理工作站与操作分站功能检测对建筑设备监控系统中央管理工作站与操作分站功能进行检测时，应主要检测其监控和管理功能，检测时以中央管理工作站为主，对操作分站主要检测其监控和管理权限以及数据与中央管理工作站的一致性。
