耀华仪表校准方法(1)

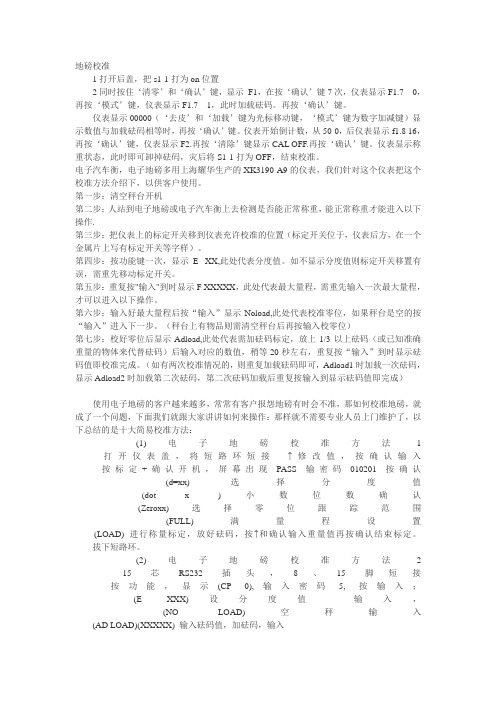

地磅校准1打开后盖，把s1-1打为on位置2同时按住‘清零’和‘确认’键，显示F1，在按‘确认’键7次，仪表显示F1.7 0，再按‘模式’键，仪表显示F1.7 1，此时加载砝码。

再按‘确认’键。

仪表显示00000（‘去皮’和‘加载’键为光标移动键，‘模式’键为数字加减键）显示数值与加载砝码相等时，再按‘确认’键。

仪表开始倒计数，从50-0，后仪表显示f1.8 16，再按‘确认’键，仪表显示F2.再按‘清除’键显示CAL OFF.再按‘确认’键。

仪表显示称重状态，此时即可卸掉砝码，灾后将S1-1打为OFF，结束校准。

电子汽车衡，电子地磅多用上海耀华生产的XK3190-A9的仪表，我们针对这个仪表把这个校准方法介绍下，以供客户使用。

第一步：清空秤台开机第二步：人站到电子地磅或电子汽车衡上去检测是否能正常称重，能正常称重才能进入以下操作.第三步：把仪表上的标定开关移到仪表充许校准的位置（标定开关位于，仪表后方，在一个金属片上写有标定开关等字样）。

第四步：按功能键一次，显示E XX,此处代表分度值。

如不显示分度值则标定开关移置有误，需重先移动标定开关。

第五步：重复按"输入"到时显示F XXXXX，此处代表最大量程，需重先输入一次最大量程，才可以进入以下操作。

第六步：输入好最大量程后按“输入”显示Noload,此处代表校准零位，如果秤台是空的按“输入”进入下一步。

（秤台上有物品则需清空秤台后再按输入校零位）第七步：校好零位后显示Adload,此处代表需加砝码标定，放上1/3以上砝码（或已知准确重量的物体来代替砝码）后输入对应的数值，稍等20秒左右，重复按“输入”到时显示砝码值即校准完成。

（如有两次校准情况的，则重复加载砝码即可，Adload1时加载一次砝码，显示Adload2时加载第二次砝码，第二次砝码加载后重复按输入到显示砝码值即完成）使用电子地磅的客户越来越多，常常有客户报怨地磅有时会不准，那如何校准地磅，就成了一个问题，下面我们就跟大家讲讲如何来操作：那样就不需要专业人员上门维护了，以下总结的是十大简易校准方法：(1)电子地磅校准方法 1打开仪表盖，将短路环短接↑修改值，按确认输入按标定+确认开机，屏幕出现PASS 输密码010201 按确认(d=xx) 选择分度值(dot x )小数位数确认(Zeroxx)选择零位跟踪范围(FULL)满量程设置(LOAD) 进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。

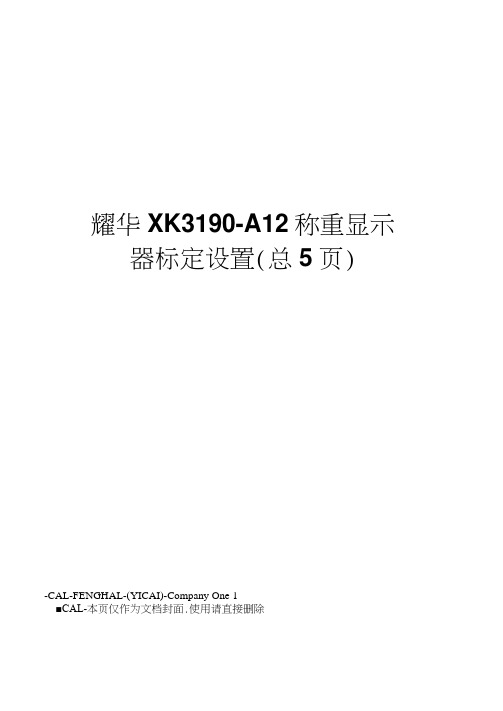

耀华XK3190-A12称重显示器标定设置(总5页)-CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除耀华XK3190-A12/A12E电子称电子地磅标定方法一、开机初始化过程中按［# ］键，即进入标定状态。

1、分度值设置：显示［d X ］按［去皮］键选择1、2、5、10、20、50,按［# ］键确认，自动进入下一参数的设置。

按［去皮］键自动步进循环显示。

显示［d X ］显示［d 1 ］显示［d 2 ］显示［d 5 ］显不［d 10 ］显Z5［d 20 ］显示［d 50 ］显示［d 1 ］例如在显示［d 5 ］时，按［# ］键，分度值即设置为5,并自动进入小数点设置状态。

2、小数点设置：显示［P X］按［去皮］键选择0、1、2、3,按［# ］键确认，自动入下一个参数的设置。

按［去皮］键自动步进循环显示。

显示［P 0］显示［P ］显示［P ］显示［P ］显示［P 0］例如在显示［P ］时，按［# ］键，小数点即设置为，并自动进入最大秤量设置状态。

3、最大秤量设置：显示［FULL ］按［去皮］键进入数字输入状态。

显示［000000 ］按［去皮］键，标志符▲依次右移选择数字输入位置，按［置零］键对应位自动步进加一，直到所需数字岀现，按［置零］键对应位自动步进加一，直到最大秤量出现，按［# ］键确认，自动进入下一个参数的设置。

例如显示［025000 ］按［# ］键确认，（即最大秤重量2500）并自动进入零点标定状态。

4、零点标定：显示［N0L0AD ］秤台上无物，等到稳定标定符出现，按［# ］键确认，自动进入下一个参数的设置。

5、满量程标定：显示［ADLOAD］在秤台上放置祛吗，按［去皮］键进入输入状态。

显示［0 0 0 0 0 0 ］按［去皮］键，标志符依次右移选择数字输入位置，按［置零］键对应位自动步进加一，直到所需数字出现，再按［去皮］键对应位自动步进加一，直到所需数字出现，再按［去皮］键标志符依次右移选择数字输入位置，按［置零］键对应位自动占进加一，直到所显示的数字和祛码重量相等，并且使输入位置标志符返回最高位，当稳定标志符号出现时，按［# ］键确认，结束量程标定状态。

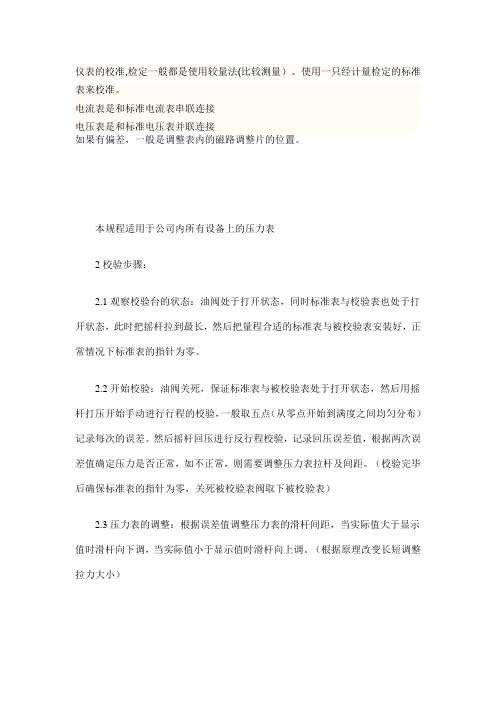

仪表的校准,检定一般都是使用较量法(比较测量）。

使用一只经计量检定的标准表来校准。

电流表是和标准电流表串联连接电压表是和标准电压表并联连接如果有偏差，一般是调整表内的磁路调整片的位置。

本规程适用于公司内所有设备上的压力表2校验步骤：2.1观察校验台的状态：油阀处于打开状态，同时标准表与校验表也处于打开状态，此时把摇杆拉到最长，然后把量程合适的标准表与被校验表安装好，正常情况下标准表的指针为零。

2.2开始校验：油阀关死，保证标准表与被校验表处于打开状态，然后用摇杆打压开始手动进行行程的校验，一般取五点（从零点开始到满度之间均匀分布）记录每次的误差。

然后摇杆回压进行反行程校验，记录回压误差值，根据两次误差值确定压力是否正常，如不正常，则需要调整压力表拉杆及间距。

（校验完毕后确保标准表的指针为零，关死被校验表阀取下被校验表）2.3压力表的调整：根据误差值调整压力表的滑杆间距，当实际值大于显示值时滑杆向下调，当实际值小于显示值时滑杆向上调。

（根据原理改变长短调整拉力大小）2.4压力表校验完成后，给压力表重新贴上标签，并填好检定记录，在仪表台帐上注明校验时间。

用于公司内所有设备上的压力表1.目的指导和规范检定人员正确地从事压力（真空）表的检定、修理工作。

2.适用范围适用于本段（站）计量室检定人员在其岗位上从事的压力（真空）表的检定、修理工作。

3.人员要求该项操作人员应是具有高中及以上文化程度,并经上级计量管理部门考核合格,取得"一般压力表"计量检定员证书的计量检定人员。

4.工装量具应配备不小于被检压力表测量范围的0.4级弹簧管式精密压力表和真空表一套或二套做为标准表,和压力校验器（包括油水分离器）、真空校验器等配套设备，以及检定修理所需的起针器、螺丝刀、剪刀、铅封钳和铅封、汽油、药棉等工具用品。

5.操作程序5.1准备工作5.1.1根据被检表量程选取同量程标准表和大于其量程的校验器,检查标准表标签是否在有效期内。

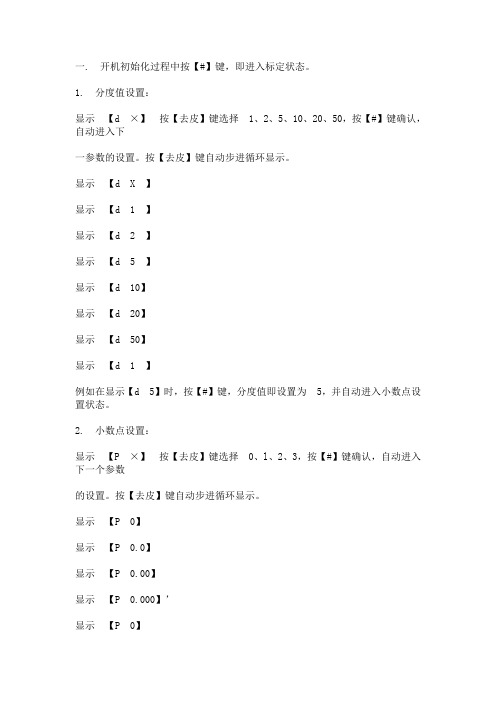

一. 开机初始化过程中按【#】键，即进入标定状态。

1. 分度值设置：显示【d ×】按【去皮】键选择 1、2、5、10、20、50，按【#】键确认，自动进入下一参数的设置。

按【去皮】键自动步进循环显示。

显示【d X 】显示【d 1 】显示【d 2 】显示【d 5 】显示【d 10】显示【d 20】显示【d 50】显示【d 1 】例如在显示【d 5】时，按【#】键，分度值即设置为 5，并自动进入小数点设置状态。

2. 小数点设置：显示【P ×】按【去皮】键选择 0、l、2、3，按【#】键确认，自动进入下一个参数的设置。

按【去皮】键自动步进循环显示。

显示【P 0】显示【P 0.0】显示【P 0.00】显示【P 0.000】’显示【P 0】例如在显示【P 0.000】时，按【#】键，小数点即设置为 0.000，并自动进入最大秤量设置状态。

3. 最大秤量设置：显示【FULL 】按【去皮】键进入数字输入状态。

显示【0 0 0 0 0 0】按【去皮】键，标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【#】键确认，自动进入下一个参数的设置。

例如显示【0 2 5 0 0 0】按【#】键确认，并自动进人零点标定状态。

4. 零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符 V出现，按【#】键，零点标定完成，进入量程标定状态。

5. 满量程标定：显示【AdLOAD】在秤台上放置砝码，按【去皮】键进入输入状态。

显示【0 0 0 0 0 0】按【去皮】键，标志符 1-r依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，并且使输入位置标志符返回最高位，当稳定标志符 V出现时，按【#】键确认，结束量程标定状态。

耀华数字仪表怎么校正耀华数字仪表怎么校正1、型号：XK3190-DS12、信号接口：接口方式：RS485（2 线或4 线式）传输距离：≤1000 米传输速度：≤19200 baud信号电源：DC12V，≤400mA数字接口能力：≤16 个数字传感器或数字模块（注1-1）3、显示：7 位VFD，7 个状态指示符。

4、键盘数字键0 ~ 9功能键25个（10 个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；精度：±5s/24h，不受断电影响。

6、大屏幕显示接口传输方式串行输出方式，20mA 电流环信号（恒流源输出）传输格式11 位二进制数（格式见使用说明书第二章：大屏幕接口部分）传输波特率600传输距离≤2000 米7、串行通讯接口传输方式RS232/RS422（选配）波特率600/1200/2400/4800 可选传输数据格式 1 位起始位，8 位数据位（ASCII 码），1 位停止位传输距离RS232 ≤30 米；RS422 ≤1200 米8、打印接口1）可自带面板式汉字微打（针式或热敏）2）配置标准并行打印接口，可配接ESPON LQ-300K(＋)、KX-P1131、KX-P1121 等宽行打印机。

9、数据贮存可贮存1500 组车号皮重，201 组货号和中英文货物名，100 组客户号及中英文客户名，100 组数字或中英文备注信息，可贮存1501 组称重记录。

10、使用环境电源AC 220V（-15% ~ +10%）50Hz（±2%）使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH预热时间≤30 分钟保险丝0.5A11、外型316×250×17012、自重约3.5 公斤XK3190-DS12第二章安装联接一. 仪表前功能示意图和后功能示意图：kg标定开关(图2－1 ) 前功能示意图电源开关保险丝(图2－2 ) 后功能示意图二、数字传感器与仪表的连接XK3190-DS1 是数字式称重显示器，所以只能配接数字式传感器，为了叙述方便，以下简称传感器，请阅读时注意。

耀华数字仪表现场调试实例乌鲁木齐某衡器厂，使用DS1仪表和中航电测数字传感器一段时间后，该秤出现了段差现象，(即从秤的两边上车，仪表显示的重量不一致)导致该秤无法正常使用，到现场通过仪表的测试功能查看后，发现该秤使用一段时间后，整台秤的受力出现了偏差，通过调整后，使每个角的A/D码值在同轴的误差小于20％.（注：码值越接近越好）秤台受力均匀后，在自动修正四角后，在标定后该秤工作正常。

广西南宁某衡器厂，使用DS1仪表广州电测数字传感器，（注：广州电测数字传感器是四线的）使用一段时间后出现误差。

到现场查看后发现有一只角的A/D码值是999999，怀疑该只传感器损坏。

更换传感器后A/D码值恢复正常。

经手动修改该传感器的角差后，该秤投入正常使用。

南宁某衡器厂，使用DS1仪表本源柱式数字传感器，安装调试后出现段差，(即从秤的两边上车，仪表显示的重量不一致)根据以往的经验，怀疑秤是受力不均匀引起的。

到现场查看后发现秤的确不平，调平后出现小称量正常，大称量有误差。

经仔细检查和分析，判断引起该故障的原因是：一，秤体太软。

二，由于使用的是柱式传感器，对秤体要求更高。

福建泉州某衡器厂，使用DS1仪表本源数字传感器，在调试过程中仪表老是出现ER42和ER45的提示。

到现场检查后发现，仪表到接线盒的线用的是四线的。

建议更换六线的屏蔽线后，故障排除，调试成功。

WORD格式
上海耀华仪表XK3190-A9+标定说明及步骤
1、把仪表背后的标定开关拨到标定状态，或者插上标定头(即出厂时，配件中有一个15芯的插头，它的14和15脚是端接的)
2、按功能显示【E**】输入分度值(如10kg)按10显示【E10】按
输入
3、显示【dc*】输入小时点位数(0-4)<如无小数点0>按0显示【dc0】
按输入
4、显示【PnVWXY】Z输入系统参数；按123显示【Pn00123】
按输入
5、显示【F*****】输入满量程值(如30000)按30000显示【F30000】
按输入
6、显示【noLoAd】零位确认，此时秤上无货物，并等稳定标识符亮起；按输入
7、显示【AloAd1】加载砝码以不少于满量程的50%，越接近满量程
越好。

例如20000kg，按2000等稳定标识符亮；按输入显示【20000】；
8、显示【H******】按输入显示【c******】按输入显示【cH****】
按输入
9、显示【Adr**】通讯地址(0-26)<例如1>按1显示【Adr01】按
输入
显示【bt*】串行通讯的波特率(0-4)分别表示波特率为600、1200、2400、4800、9600<例如4>按4显示【bt4】按输入
10、显示【tF*】串行通讯方式：0-连续发送方式，不接收；1-指
令应答方式<例如0>按0显示【tF0】按输入显示：称重状态。

标定
结束！
11、标定后必须拔下标定头，或者拨回标定开关。

专业资料整理。

耀华X K A称重显示器标定设置Hessen was revised in January 2021耀华XK3190-A12/A12E电子称电子地磅标定方法一、开机初始化过程中按[ # ]键，即进入标定状态。

1、分度值设置：显示[d X ] 按[去皮]键选择1、2、5、10、20、50，按[ # ]键确认，自动进入下一参数的设置。

按[去皮]键自动步进循环显示。

显示[d X ]显示[d 1 ]显示[d 2 ]显示[d 5 ]显示[d 10 ]显示[d 20 ]显示[d 50 ]显示[d 1 ]例如在显示[d 5 ]时，按[ # ]键，分度值即设置为5，并自动进入小数点设置状态。

2、小数点设置：显示[P X] 按[去皮]键选择0、1、2、3，按[ # ]键确认，自动入下一个参数的设置。

按[去皮]键自动步进循环显示。

显示[P 0]显示[P ]显示[P ]显示[P ]显示[P 0]例如在显示[P ]时,按[ # ]键,小数点即设置为，并自动进入最大秤量设置状态。

3、最大秤量设置：显示 [FULL ]按[去皮]键进入数字输入状态。

显示 [ 000000 ]按[去皮]键，标志符▲依次右移选择数字输入位置，按[置零]键对应位自动步进加一，直到所需数字出现，按[置零]键对应位自动步进加一，直到最大秤量出现，按[ # ]键确认，自动进入下一个参数的设置。

例如显示[ 025000 ]按[ # ]键确认，（即最大秤重量2500）并自动进入零点标定状态。

4、零点标定：显示 [ NOLOAD ] 秤台上无物，等到稳定标定符出现，按[ # ]键确认，自动进入下一个参数的设置。

5、满量程标定：显示 [ADLOAD] 在秤台上放置砝吗，按[去皮]键进入输入状态。

显示 [ 0 0 0 0 0 0 ] 按[去皮]键，标志符依次右移选择数字输入位置，按[置零]键对应位自动步进加一，直到所需数字出现，再按[去皮]键对应位自动步进加一，直到所需数字出现，再按[去皮]键标志符依次右移选择数字输入位置，按[置零]键对应位自动占进加一，直到所显示的数字和砝码重量相等，并且使输入位置标志符返回最高位，当稳定标志符号出现时，按[ # ]键确认，结束量程标定状态。
