《单片机应用实践》课程设计任务书学生姓名:杨博专业班级: 电信1303 班指导教师: 孟哲工作单位: 信息工程学院题目: 50Hz正弦波有效值测量仪表的设计与实现初始条件:（1）提供实验室机房及其proteus7.0以上版本软件；（2）《单片机原理与应用》学习。
要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求):（1）选择一本《单片机原理与应用》，认真学习该教程的全部内容，包括汇编语言的理解与应用，51单片机的基本功能与应用；（2）要求用51单片机设计一个测量仪表，能够测量量程200mv~20v的50Hz 正弦波交流电的有效值（3）要求做出仿真，并依照仿真设计实物并对实验结果进行分析和总结；（4）要求阅读相关参考文献不少于5篇；（5）根据课程设计有关规范，按时、独立完成课程设计说明书。
时间安排:(1) 分析课题，完成设计构想两天；(2) 完成仿真一天；(3) 购买元件并完成实物两天；(4) 完成报告书一天；指导教师签名: 年月日系主任(或责任教师)签名: 年月日摘要在实际生产与生活之中，有效值扮演了一个极其重要的角色。
由于有效值能够直接反映出交流信号能量的大小，因此在对于其他物理量例如功率、噪声、失真度、能量转换等的研究上发挥着极其重要的作用。
本次课设完成一个50Hz正弦波有效值测量仪表的设计与实现。
根据要求，本次课设以STC89C52单片机为控制核心，通过电阻分压网络、基于AD736的有效值检测模块、基于LM324的信号放大模块以及基于TLC549的A/D转换模块完成正弦波有效值测量工作，结果通过LCD显示。
关键词：正弦波；有效值；单片机控制；AD736；TLC549.AbstractIn the actual production and life, the effective value plays an extremely important role .Because of the effective value of AC, signal can directly reflect the size of the energy,it’s convenient to study for other physical quantities such as power, noise, distortion, energy conversion and so on.The design and implementation of a 50Hz sine wave effective value measuring instrument is set up in this lesson design. According to the requirements, the class stipulates STC89C52 microcontroller as control core, through the resistance points pressure platform, based on AD736 effective value detection module, based on LM324 signal amplification module and based on TLC549 A / D conversion module to complete sinusoidal RMS measurements. The results through the LCD display.Keywords:sine wave; effective value; single chip microcomputer control; AD736; TLC549.1.设计原理1.1方案设计方案一：采用二极管整流电路，再通过峰值检波电路测得峰值，然后根据波形因数求得相应的有效值。
电子系统设计创新与实践设计报告题目：基于单片机正弦波有效值测量仪表设计院（系）：信息科学与工程学院专业班级：电子信息工程学生姓名：学号：同组成员：指导老师：肖洪祥职称：副教授2012年7月摘要在实际中，有效值是应用最广泛的参数，电压表的读数除特殊情况外，几乎都是按正弦波有效值进行定度的。
有效值获得广泛应用的原因，一方面是由于它直接反映出交流信号能量的大小，这对于研究功率、噪声、失真度、频谱纯度、能量转换等是十分重要的；另一方面，它具有十分简单的叠加性质，计算起来极为方便。
本文详细介绍一个正弦波有效值测量仪表设计，以STC89C52单片机为控制核心，由交流电压采集模块，正弦波转方波模块，AD转换模块、显示模块等构成。
系统采用交流电压输入信号，经TLC372比较器和LM358放大器进行信号采集，经过AD0809进行数据采样，然后输入到89C52单片机进行交流电压有效值的计算和测量，加上CD4049进行正弦波转换为方波，输入到89C52单片机进行频率的计算和测量，结果用1602液晶显示正弦波的有效值和频率。
关键词：交流电压有效值测量 AD0809 STC89C52AbstractIn practice, the effective value is the most widely used parameters, voltage meter except in special circumstances, are almost as effective value of sine wave for calibration. Effective value and widely applied reasons, partly because it directly reflects the AC signal energy, the study of power, noise, distortion, frequency spectrum purity, energy conversion is very important; on the other hand, it has a very simple superposition property, calculation is very convenient.This paper describes an effective value of sine wave measuring instrument design, using STC89C52SCM as control core, by the AC voltage acquisition module,sine wave to square wave module, the AD conversion module, display module. The system adopts the AC input signal, the comparator TLC372and LM358 amplifier for signal acquisition, through AD0809 data sampling, and then input to the SCM 89C52AC voltage effective value calculation and measurement, and CD4049are converted to square wave sine wave, input to the SCM 89C52frequency calculation and measurement, the results with the 1602 liquid crystal display sinusoidal RMS and frequency.Key words: Ac voltage RMS measurement AD0809 STC89C52目录1. 概述1.1 题目名称1.2 功能和指标要求1.3相关情况概述2.技术方案2.1有效值测量的方法2.2设计思路2.3总体技术方案3.硬件设计3.1信号采集电路3.2正弦波转方波电路3.3 ADC0809电路3.4单片机最小系统和1602显示电路 3.5电源电路4.软件设计4.1 频率测量4.2幅度测量4.3软件测试1. 概述1.1 题目名称基于单片机的正弦波有效值测量仪表设计。
正弦交流信号有效值的测量，需要测量正弦信号的峰值，利用正弦信号有效值的计算公式就可以得到正弦信号的有效值。
要进行基于单片机的正弦信号有效值的测量，需要先将模拟量转换为数字量，将所得的数据经由单片机处理，再将最后的结果显示出来。
设计的电路主要包括信号采集与转换电路，单片机控制电路和显示电路。
其中，有效值的计算在本次设计中主要利用软件部分的设计完成。
关键词：有效值测量，模数转换电路，单片机控制AbstractSinusoidal ac signal effective value measurement, need to measure the peak value of the sine signal, using the sine signal effective value calculation formula of the effective value of sine signal can be calculated out. Must carry on the sine signal RMS measurement based on single chip microcomputer, need to convert analog to digital quantity, will the data processed by single chip microcomputer, then the final result of display. Design the circuit mainly includes signal acquisition and conversion circuit, SCM control circuit and display circuit. Among them, the RMS calculation in the design of the main use of the design of the software part is complete.Keywords: RMS measurement, modulus conversion circuit, single chip microcomputer control1 电路设计为了测得正弦信号的有效值，硬件电路的设计应包括信号的输入采集电路，模拟量与数字量转换电路，单片机控制电路与数字显示电路。
基于单片机正弦波有效值的测量一．简介本作品以单片机STC12C5A60S2为主控芯片并以此为基础，通过二极管1N5819实现半波整流，使用单片机内部自带10位AD对整流后的输入信号进行采样，从而实现对峰值的检测；同时通过运放LM837对输入信号进行放大，之后通过施密特触发器，将原始信号整形成可被单片机识别的标准脉冲波形，之后配合内部计数器（定时器）达到测量其频率的目的；这样，整流和AD采样实现对输入信号峰值的检测；通过放大、整形实现对输入信号频率的检测。
二．基本功能与技术指标要求（1）输入交流电压：1mV～50V,分五档：①1mV~20mV，②20mV~200mV,③200mV~2V,④2V~20V,⑤20v~50V。
（2）正弦频率；1Hz~100kHz；（3）检测误差：≤2%；（4）具有检测启动按钮和停止按钮，按下启动按钮开始检测，按下停止按钮停止检测；（5）显示方式：数字显示当前检测的有效是，在停止检测状态下，显示最后一次检测到的有效值；（6）显示：LCD，显示分辨率：每档满量程的0.1%；三．理论分析本文要求输入交流信号，通过电路测量其峰值，频率，有效值以及平均值，因为输入的交流信号为模拟信号，而一般处理数据使用的主控芯片单片机处理的是数字信号，所以我们选择使用数模转换器AD（Analog to Digital Converter）将输入的模拟信号转换为数字信号，并进行采样；由于要求输入交流信号电压峰峰值Vpp为50mV~10V，所以如果我们采用AD为8位，则最小采样精度为，因此会产生78.4%的误差，并且题目要求输入交流信号的频率范围为40Hz～50kHz，所以为了保证对高频率信号的单周期内采样个数，我们需要选择尽量高速度的AD；因此我们选用使用单片机STC12C5A60S2，其内部自带AD为8路10位最高速度可达到250KHz，所以我们可以将最小采样精度缩小到，并且在输入交流信号频率最大时（50KHz）在单个周期内可采集5个点，因此可保证测量精度。

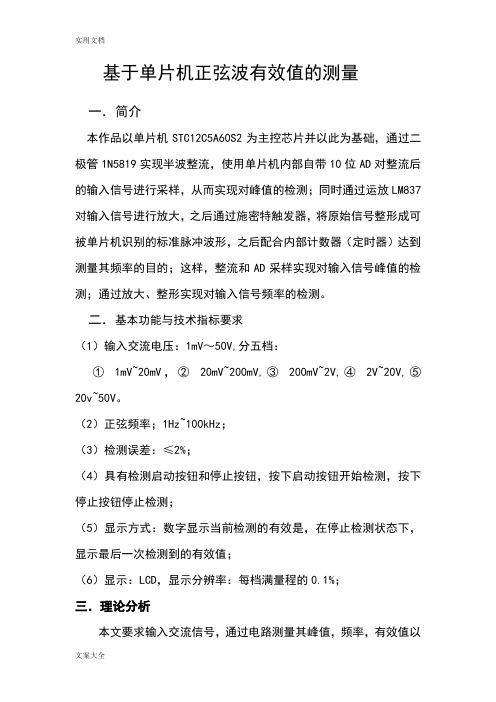

基于单片机正弦波有效值的测量一．简介本作品以单片机STC12C5A60S2为主控芯片并以此为基础，通过二极管1N5819实现半波整流，使用单片机内部自带10位AD对整流后的输入信号进行采样，从而实现对峰值的检测；同时通过运放LM837对输入信号进行放大，之后通过施密特触发器，将原始信号整形成可被单片机识别的标准脉冲波形，之后配合内部计数器（定时器）达到测量其频率的目的；这样，整流和AD采样实现对输入信号峰值的检测；通过放大、整形实现对输入信号频率的检测。
二．基本功能与技术指标要求（1）输入交流电压：1mV～50V,分五档：①1mV~20mV，②20mV~200mV,③200mV~2V,④2V~20V,⑤20v~50V。
（2）正弦频率；1Hz~100kHz；（3）检测误差：≤2%；（4）具有检测启动按钮和停止按钮，按下启动按钮开始检测，按下停止按钮停止检测；（5）显示方式：数字显示当前检测的有效是，在停止检测状态下，显示最后一次检测到的有效值；（6）显示：LCD，显示分辨率：每档满量程的0.1%；三．理论分析本文要求输入交流信号，通过电路测量其峰值，频率，有效值以及平均值，因为输入的交流信号为模拟信号，而一般处理数据使用的主控芯片单片机处理的是数字信号，所以我们选择使用数模转换器AD（Analog to Digital Converter）将输入的模拟信号转换为数字信号，并进行采样；由于要求输入交流信号电压峰峰值Vpp为50mV~10V，所以如果我们采用AD为8位，则最小采样精度为，因此会产生78.4%的误差，并且题目要求输入交流信号的频率范围为40Hz～50kHz，所以为了保证对高频率信号的单周期内采样个数，我们需要选择尽量高速度的AD；因此我们选用使用单片机STC12C5A60S2，其内部自带AD为8路10位最高速度可达到250KHz，所以我们可以将最小采样精度缩小到，并且在输入交流信号频率最大时（50KHz）在单个周期内可采集5个点，因此可保证测量精度。
单片机课设正弦交流信有效值的测量集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]正弦交流信号有效值的测量，需要测量正弦信号的峰值，利用正弦信号有效值的计算公式就可以得到正弦信号的有效值。
要进行基于单片机的正弦信号有效值的测量，需要先将模拟量转换为数字量，将所得的数据经由单片机处理，再将最后的结果显示出来。
设计的电路主要包括信号采集与转换电路，单片机控制电路和显示电路。
其中，有效值的计算在本次设计中主要利用软件部分的设计完成。
关键词：有效值测量，模数转换电路，单片机控制AbstractSinusoidal ac signal effective value measurement, need to measure the peak value of the sine signal, using the sine signal effective value calculation formula of the effective value of sine signal can be calculated out. Must carry on the sine signal RMS measurement based on single chip microcomputer, need to convert analog to digital quantity, will the data processed by single chip microcomputer, then the final result of display. Design the circuit mainly includes signal acquisition and conversion circuit, SCM control circuit and display circuit. Among them, the RMS calculation in the design of the main use of the design of the software part is complete. Keywords: RMS measurement, modulus conversion circuit, single chip microcomputer control1 电路设计为了测得正弦信号的有效值，硬件电路的设计应包括信号的输入采集电路，模拟量与数字量转换电路，单片机控制电路与数字显示电路。
第四届电子设计竞赛复试实验报告正弦电压信号的产生与有效值测量*********************************************************************复试题目：设计一个频率为1000Hz的正弦波信号发生器，输出幅值为1V左右。
用单片机搭建一个系统，精确地测量该信号的有效值。
并通过串口送到PC机中，通过串口调试助手软件显示该有效值。
题目要求：1、设计一个1000Hz的正弦波振荡器，输出幅度转换为1V。
2、用单片机自带10位AD作为模数转换芯片，不允许扩展其它AD。
3、串口以9.6K波特率向PC机传输数据，在串行调试助手中，以10进制格式显示该正弦波的有效值。
****************************************************************************************************************************************摘要：通过一RC振荡电路，产生1KHz的正弦波，然后经过峰值检波电路，得到其峰值送入Atmega16单片机，由其内部自带ADC处理，并在软件中得到其有效值，经串口发给PC机，并在串口调试助手上显示电压有效值。
关键字：峰值检波有效值ADC 串口****************************************************************************************************************************************** *******************************论文正文****************************** *********************************************************************一、正弦波发生电路正弦波发生电路需要四部分：放大电路：保证电路能够有从起振到动态平衡的过程，使电路获得一定幅值的输出量，实现能量的控制。
