江苏省XY中等专业学校2022-2023-1教案编号：教学内容3．74110单JK型触发器CC4027双JK型触发器CC4013双D型触发器CT74LS175四D型触发器二、触发器简单应用实例１．分频器（１）电路：（２）接线说明：①5、6、16脚接VDD：J = K = 1②CP上升沿有效。
（３）波形：（４）fＯ= f I / 2可见，实现了二分频２．多路控制的开关电路（１）电路：1片CC4013——双D集成触发器。
V1管——反相器。
（２）工作原理：①D触发器功能：S1～S n：多路按钮开关②未接通任何开关：D = 0，Q = 0，V1截止，继电器断电不工作。
③按下任何一只开关：CP从0→1瞬间：D = 1，，V1饱和导通。
S1再断开，CP由1→0，Q=1不变。
④再按动任一只开关，CP从0→1，D=0，Q=0，V1截止继电器断电停止工作。
３．抢答电路：（１）电路：（见投影片）（２）CT74LS175四D触发器S1～S4 分别接1D～4D。
74LS175输出1Q～4Q分别控制LED1～LED4。
（３）工作原理：①抢答前：清零，1Q～4Q为0②抢答开始：a．S1先接通，则1D =1，CP上升沿，1Q = 1。
b．G1 =1，G2 =0，G3 =1，CP不能进入触发器。
c．按下其他按钮→不能使相应的D触发器输出→相应发光管不亮。
d．再次抢答，清零即可。
D、课堂小结：1．分频器2．多路控制的开关电路3．抢答电路E、布置作业：习题十三：13-7、13-8。
触发器的用法
触发器是数据库管理系统中的一项功能，它可以在特定的数据库操作或事件发生时自动执行一系列的操作或程序。
触发器常用于实现数据的完整性约束、触发业务逻辑以及自动化数据处理。
以下是触发器的一些常见用法：
1. 实现数据完整性约束：触发器可以用来实施数据库中的约束条件，例如，当插入、更新或删除数据时，触发器可以检查数据的完整性，以确保数据的一致性和准确性。
2. 触发业务逻辑：触发器可以在特定的数据库操作后自动触发一些业务逻辑，例如，当插入一条订单数据时，触发器可以自动更新相关的库存信息。
3. 数据同步和复制：触发器可以在主数据库中的数据发生改变时，自动触发从数据库的更新，从而保持主从数据库的一致性。
4. 数据审计：触发器可以用于实现数据审计功能，例如，当某个表中的数据发生变化时，触发器可以自动记录相关操作的日志信息。
5. 实时计算和报表生成：触发器可以用来实现实时计算和报表生成，例如，当某个表中的数据发生改变时，触发器可以自动更新相关的报表数据。
需要注意的是，触发器的使用应该谨慎并遵循一些最佳实践，以确保触发器的正确执行和性能优化。
数据库触发器的使用与注意事项数据库触发器是一种在数据库管理系统中常用的工具，它可以在特定事件发生时自动执行一系列的操作。
触发器可以用于保证数据的完整性、实现复杂的业务逻辑和处理数据库的变化。
本文将介绍数据库触发器的使用方法，并重点介绍在使用触发器时需要注意的事项。
一、数据库触发器的基本概念在数据库中，触发器是与表相关联的特殊对象，它会在表上的特定事件（如插入、更新、删除操作）发生时自动触发。
触发器可以在事件发生之前（BEFORE）或之后（AFTER）执行所定义的操作。
触发器通常由三个主要部分组成：事件、触发时间和触发操作。
事件指的是触发器所关联的数据库操作，常见的事件包括插入（INSERT）、更新（UPDATE）和删除（DELETE）操作。
触发时间指的是触发器的执行时间，即事务执行之前或之后。
触发操作指的是触发器执行的具体操作，可以是SQL语句、存储过程等。
二、数据库触发器的使用方法1. 创建触发器在大多数数据库管理系统中，创建触发器需要使用CREATE TRIGGER语句。
CREATE TRIGGER语句通常包括触发器的名称、触发时间、触发事件和所需执行的操作。
例如，以下是创建一个在学生表插入操作之前触发，执行一条SQL语句的触发器的示例：CREATE TRIGGER before_insert_studentBEFORE INSERT ON studentFOR EACH ROWBEGIN-- 执行操作INSERT INTO log_table (operation) VALUES ('Inserting student');END;2. 修改触发器在需要修改触发器时，可以使用ALTER TRIGGER语句。
ALTER TRIGGER语句通常包括触发器的名称、触发时间、触发事件和所需执行的操作。
例如，以下是修改触发器的示例:ALTER TRIGGER before_insert_studentAFTER INSERT ON studentFOR EACH ROWBEGIN-- 执行其他操作UPDATE audit_table SET operation = 'Student inserted' WHERE id = NEW.id;END;3. 删除触发器如果不再需要某个触发器，可以使用DROP TRIGGER语句将其从数据库中删除。

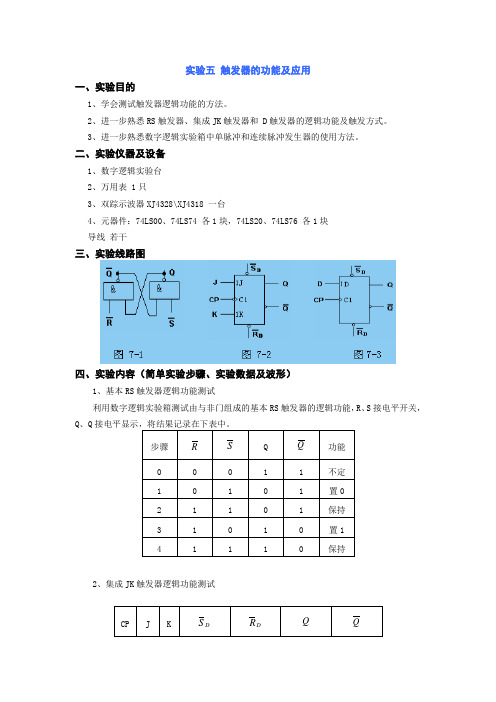

实验五触发器的功能及应用一、实验目的1、学会测试触发器逻辑功能的方法。
2、进一步熟悉RS触发器、集成JK触发器和 D触发器的逻辑功能及触发方式。
3、进一步熟悉数字逻辑实验箱中单脉冲和连续脉冲发生器的使用方法。
二、实验仪器及设备1、数字逻辑实验台2、万用表 1只3、双踪示波器XJ4328\XJ4318 一台4、元器件：74LS00、74LS74 各1块，74LS20、74LS76 各1块导线若干三、实验线路图四、实验内容（简单实验步骤、实验数据及波形）1、基本RS触发器逻辑功能测试利用数字逻辑实验箱测试由与非门组成的基本RS触发器的逻辑功能，R、S接电平开关，Q、Q2、集成JK触发器逻辑功能测试(1) 直接置0和置1端的功能测试（2）JK逻辑功能的测试按下表测试并记录JK触发器的逻辑功能（表中CP信号由实验箱操作板上的单次脉冲发(3)JK触发器计数功能测试使触发器处于计数状态（J=K=1），CP信号由实验箱操作板中的连续脉冲（矩形波）发生器提供，可分别用低频(f= 1~10HZ)和高频（f=20~150KHZ）两档进行输入，分别用实验箱上的LED电平显示器和XJ4328双踪示波器观察工作情况，记录CP与Q的工作波形，Q状态更新发生在CP的下降沿。
Q信号的周期是CP信号周期的两倍。
3、集成D触发器逻辑功能测试（1）D触发器逻辑功能的测试按下表测试并记录D触发器的逻辑功能（表中CP信号由实验箱操作板上的单次脉冲发(2) D触发器计数功能测试使触发器处于计数状态（D= ），CP端由实验箱操作板中的连续脉冲（矩形波）发生器提供，可分别用低频(f= 1-10HZ)和高频（f=20-150KHZ）两档进行输入，分别用实验箱上的LED电平显示器和XJ4318/XJ4328双踪示波器观察工作情况，记录CP与Q的工作波形， Q 状态更新发生在CP的上升沿。
Q信号的周期是CP信号周期的两倍。
五、实验结果分析（回答问题）1、画出工作波形图。
MySQL中的触发器应用技巧与实例引言MySQL是一款开源的关系型数据库管理系统，被广泛应用于各种规模的企业应用系统中。
触发器是MySQL数据库中的一项重要功能，它能够在数据库发生特定事件时自动执行一定的操作，可以为开发人员提供更灵活和高效的数据处理方式。
本文将讨论MySQL中的触发器应用技巧并给出实例，以帮助读者更好地应用触发器来实现数据处理需求。
一、触发器的基本概念与使用1. 触发器概述触发器是MySQL中用于定义与表相关联的操作的存储过程。
它可以在对表进行插入、更新、删除等操作时自动触发，并执行一系列预定义的操作。
触发器可以用来确保数据完整性、数据验证、数据转换等。
使用触发器可以极大地简化应用层代码，并避免潜在的数据错误。
2. 触发器的创建与删除在MySQL中，我们可以使用CREATE TRIGGER语句来创建触发器。
CREATE TRIGGER语句包含了触发器的名称、触发事件（INSERT、UPDATE或DELETE）、触发时机（BEFORE或AFTER）以及触发操作所需执行的代码。
例如，下面是一个创建触发器的示例：```CREATE TRIGGER my_triggerAFTER INSERT ON my_tableFOR EACH ROWBEGIN-- 触发器代码END;```要删除触发器，可以使用DROP TRIGGER语句。
例如，下面是一个删除触发器的示例：```DROP TRIGGER my_trigger;```3. 触发器的语法和限制MySQL中触发器的语法和存储过程非常相似，可以使用变量、流程控制语句、SQL语句等来编写触发器代码。
在编写触发器时需要注意以下几点限制：- 触发器只能在表级别上定义，不能定义在视图、存储过程或函数中。
- 一个表可以有多个触发器，但每种触发事件（INSERT、UPDATE或DELETE）只能有一个触发器。
- 触发器执行的代码不得超过16MB。
- 触发器只能对同一张表进行操作，不能对其他表进行操作。
触发器及应用试验触发器是一种特殊的电路元件，用于检测、测量或控制其他电路或设备的状态。
它可以根据输入信号的特定条件来触发并产生输出信号。
触发器有很多种类型，包括RS触发器、D触发器、JK触发器和T触发器等。
它们在电子系统设计中具有重要的应用。
触发器的应用非常广泛。
一些常见的应用示例包括：1. 时钟控制：触发器可以用作时钟信号源，控制电路中不同模块的操作时间。
2. 存储器：触发器可以用于构建数字存储器，如寄存器和存储芯片。
3. 电平检测：触发器可以用来检测输入信号的电平状态，比如高电平、低电平或过渡电平。
4. 计数器：触发器可以用作计数器的基本元件，实现数字计数功能。
5. 时序逻辑电路：触发器可以用来构建时序逻辑电路，实现复杂的逻辑功能。
触发器的应用还有很多其他领域，比如数字信号处理、通信系统、计算机体系结构和自动控制系统等。
下面以RS触发器为例，介绍一下如何进行触发器的应用试验。
首先，我们需要准备一个RS触发器的实验电路。
一个简单的RS触发器电路可以由两个与非门（NOR）组成，如下图所示：R QA Q'SBQ'Q在电路中，输入端R用于设置触发器的状态，输入端S用于清除触发器的状态，输出端Q和Q'分别表示触发器的两个输出。
接下来，我们可以进行实验测试。
首先，将输入端R和S分别连接到电源，检查触发器的输出。
触发器的状态应该是复位状态，即Q和Q'的值都为0。
然后，我们尝试改变输入R和S的值来触发触发器的状态变化。
具体操作如下：- 将输入R的值设为1，保持S的值为0，观察触发器的响应。
此时，触发器应该处于置位状态，即Q=1，Q'=0。
- 将输入R的值设为0，保持S的值为0，观察触发器的响应。
此时，触发器应该保持在置位状态，即Q=1，Q'=0。
- 将输入R的值设为0，将输入S的值设为1，观察触发器的响应。
此时，触发器应该处于清除状态，即Q=0，Q'=1。
电路中的触发器原理与应用在现代电子学中，触发器是一种重要的电路元件，它可以在特定的输入条件下，在内部存储并延续信息。
触发器可以被用于存储和控制数字信号，它在计算机内存、时序电路以及各种逻辑电路中都起到至关重要的作用。
触发器的最基本的形式是SR触发器，SR触发器有两个输入端S和R，以及两个输出端Q和Q。
S表示设置（Set），R表示复位（Reset），Q表示输出，Q表示输出的反相。
当S和R同时为0时，该SR触发器处于禁用状态，输出保持不变。
当S为1，R为0时，Q为1，Q为0；当S为0，R为1时，Q为0，Q为1；当S和R同时为1时，则会造成SR触发器的互锁，输出无法稳定。
这种情况需要避免，因为它会导致不可预测的结果。
除了SR触发器，还有其他几种常见的触发器类型，如D触发器、JK触发器和T触发器。
D触发器是一种较为简单的触发器，它只有一个输入端D和一个输出端Q。
当时钟信号的边沿（上升沿或下降沿）到来时，D触发器将输入信号D存储到其内部，并将其输出到输出端Q上。
这种特性使得D触发器在时序电路中常被使用，可以将输入信号按序列存储，以便后续处理。
JK触发器是一种可以实现SR触发器所有功能的触发器，并且具有更好的可控性和可靠性。
JK触发器有两个输入端J和K，以及两个输出端Q和Q。
和SR触发器不同，JK触发器在J和K同时为1时，不会发生互锁现象。
如果J为1，K为0，则输出为1；如果J为0，K为1，则输出为0；如果J和K同时为0，则输出保持不变；如果J和K 同时为1，则输出反转。
通过合理的控制J和K的输入信号，可以实现多种信号处理功能。
T触发器是一种特殊的触发器，它只有一个输入端T和一个输出端Q。
当时钟信号的边沿到来时，T触发器将其输出T反转。
T触发器可以用来实现二进制加法器和减法器等简单的逻辑电路。
同时，T触发器也可以用于时序电路中的频率分频器，通过合理配置时钟信号的输入频率和输出信号的触发条件，可以将输入信号的频率降低到所需的频率。
