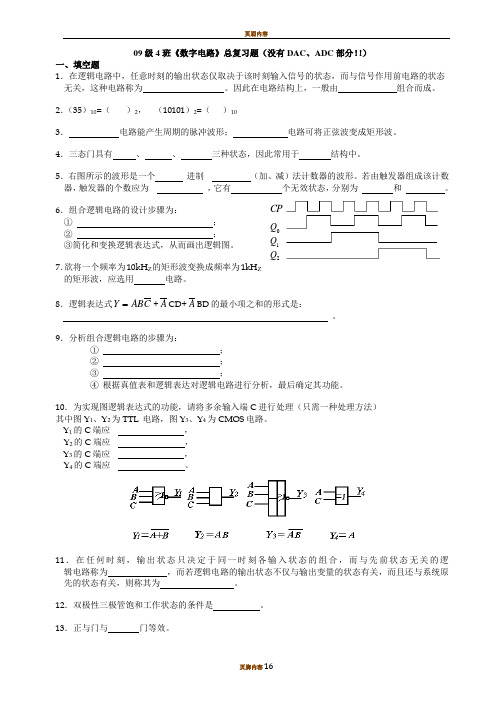

09级4班《数字电路》总复习题（没有DAC 、ADC 部分！！） 一、填空题 1．在逻辑电路中，任意时刻的输出状态仅取决于该时刻输入信号的状态，而与信号作用前电路的状态无关，这种电路称为。

因此在电路结构上，一般由 组合而成。

2．（35）10=（ ）2， （10101）2=（ ）103． 电路能产生周期的脉冲波形； 电路可将正弦波变成矩形波。

4．三态门具有 、 、 三种状态，因此常用于 结构中。

5．右图所示的波形是一个 进制 （加、减）法计数器的波形。

若由触发器组成该计数器，触发器的个数应为 ，它有 个无效状态，分别为 和 。

6．组合逻辑电路的设计步骤为：① ； ② ； ③简化和变换逻辑表达式，从而画出逻辑图。

7．欲将一个频率为10kH Z 的矩形波变换成频率为1kH Z的矩形波，应选用 电路。

8．逻辑表达式C AB Y +A CD+A BD 的最小项之和的形式是：。

9．分析组合逻辑电路的步骤为：① ；② ；③ ；④ 根据真值表和逻辑表达对逻辑电路进行分析，最后确定其功能。

10．为实现图逻辑表达式的功能，请将多余输入端C 进行处理（只需一种处理方法）其中图Y 1、Y 2为TTL 电路，图Y 3、Y 4为CMOS 电路。

Y 1的C 端应 ，Y 2的C 端应 ，Y 3的C 端应 ，Y 4的C 端应 。

11．在任何时刻，输出状态只决定于同一时刻各输入状态的组合，而与先前状态无关的逻 辑电路称为 ，而若逻辑电路的输出状态不仅与输出变量的状态有关，而且还与系统原先的状态有关，则称其为 。

12．双极性三极管饱和工作状态的条件是 。

13．正与门与 门等效。

CP 0Q 1Q 2Q14．“逻辑相邻”是指两个最小项________因子不同，而其余因子________。

15．数字比较器是用于对两数 ，以判断其 的逻辑电路。

16．数（11011011）2转化为八进制数是 ，十六进制数是 。

17．在同步计数器中，各触发器的CP 输入端应接 时钟脉冲。

Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

b ．寄存器只能存储小量数据，存储器可存储大量数据。

c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。

1．二进制数（1011.1001）2转换为八进制数为 13.41 ，转换为十六进为B9 。

2．数字电路按照是否具有记忆功能通常可分为两类：组合逻辑电路、时序逻辑电路。

3．已知逻辑函数F ＝A ⊕B ，它的与非-与非表达式为 A B A B ，或与非表达式为 ()()A B A B++ 。

4．5个变量可构成 32 个最小项，变量的每一种取值可使 1 个最小项的值为1。

5．555定时器构成的施密特触发器，若电源电压V CC ＝12V ，电压控制端经0.01µF 电容接地，则上触发电平U T+ ＝ 8 V ，下触发电平U T –＝ 4 V 。

6．逻辑函数的两种标准形式分别为7．将2004个“1”异或起来得到的结果是 08．半导体存储器的结构主要包含三个部分，分别是地址译码器、存储矩阵、输出缓冲器9．8位D/A 转换器当输入数字量10000000为5v 。

若只有最低位为高电平，则输出电压为（ 0.039 ）v ；当输入为10001000，则输出电压为（ 5.31 ）v 。

10．就逐次逼近型和双积分型两种A/D 转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换速度快。

11．由555定时器构成的三种电路中，（施密特触发器）和（单稳态触发器）是脉冲的整形电路。

12．与PAL 相比，GAL 器件有可编程的输出结构，它是通过对（结构控制字）进行编程设定其（输出逻辑宏单元）的工作模式来实现的，而且由于采用了（E 2CMOS ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

13．逻辑函数有四种表示方法，它们分别是真值表、逻辑图、逻辑表达式、卡诺图。

14．将2004个“1”异或起来得到的结果是 0 。

15．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（TTL ）电路和（CMOS ）电路。

16．施密特触发器有（两）个稳定状态.，多谐振荡器有（0）个稳定状态。

17．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（10）条，数据线（4）条。

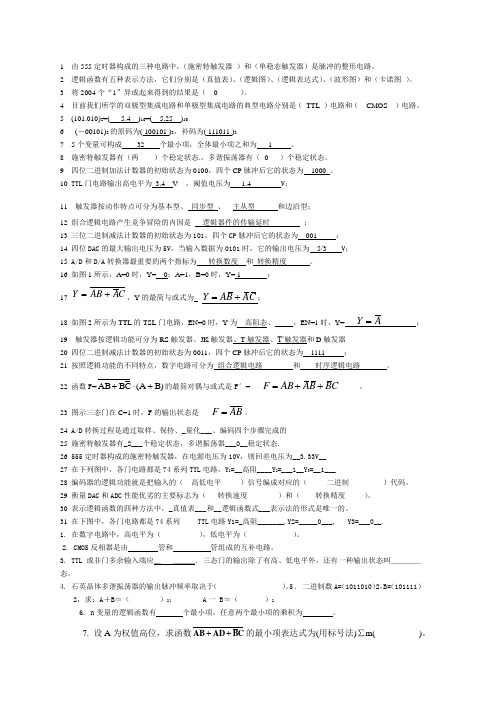

1 由555定时器构成的三种电路中，（施密特触发器 ）和（单稳态触发器）是脉冲的整形电路。

2 逻辑函数有五种表示方法，它们分别是（真值表）、（逻辑图）、（逻辑表达式）、（波形图）和（卡诺图 ）。

3 将2004个“1”异或起来得到的结果是（ 0 ）。

4 目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ TTL ）电路和（ CMOS ）电路。

5 (101.010)2=( 5.4 )16=( 5.25 )106 (－00101)2的原码为( 100101 )2，补码为( 111011 )27 5个变量可构成 32 个最小项，全体最小项之和为 1 。

8 施密特触发器有（两 ）个稳定状态.，多谐振荡器有（ 0 ）个稳定状态。

9 四位二进制加法计数器的初始状态为0100，四个CP 脉冲后它的状态为 1000 。

10 TTL 门电路输出高电平为 3.4 V ，阈值电压为 1.4 V ；11 触发器按动作特点可分为基本型、 同步型 、主 和边沿型；12 组合逻辑电路产生竞争冒险的内因是 逻辑器件的传输延时 ；13 三位二进制减法计数器的初始状态为101，四个CP 脉冲后它的状态为 001 ；14 四位DAC 的最大输出电压为5V ，当输入数据为0101时，它的输出电压为 5/3 V ；15 A/D 和D/A 转换器最重要的两个指标为 转换数度 和 转换精度 。

16 如图1所示，A=0时，Y= 0；A=1，B=0时，Y= 1 ；17 C A AB Y +=，Y 的最简与或式为 Y AB AC =+；18 如图2所示为TTL 的TSL 门电路，EN=0时，Y 为 高阻态、 ，EN=1时，Y=A Y = ； 19 触发器按逻辑功能可分为RS 触发器、JK 触发器、T 触发器、T’触发器和D 触发器20 四位二进制减法计数器的初始状态为0011，四个CP 脉冲后它的状态为 1111 ；21 按照逻辑功能的不同特点，数字电路可分为 组合逻辑电路 和 时序逻辑电路 。

东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.逻辑函数F+AB+的对偶式F'为()。

A.B.C.D.参考答案：B2.由555定时器构成的单稳态触发器，改变控制电压Vco时，则可改变()。

A.输出脉冲的幅值B.输出脉冲的周期C.输出脉冲的宽度D.对输出脉冲无影响参考答案：A3.要使TTL与非门工作在转折区，可使输入端对地外接电阻RI()。

A.>RONB.C.ROFFD.>ROFF参考答案：C4.N个触发器可以构成能寄存()位二进制数码的寄存器。

A.N-1D.2N参考答案：C5.欲将容量为128×1的RAM扩展为1024×8，则需要控制各片选端的辅助译码器的输出端为()。

A.1B.2C.3D.8参考答案：D6.用二进制异步计数器从0做加法，计到十进制数178，则最少需要()个触发器。

A.8B.7C.6D.2参考答案：A7.由555定时器构成的施密特触发器，改变控制电压Vco时，则()。

A.改变输出UO的幅值B.改变低电平的UOL数值C.改变高电平UOH的数值D.改变回差电压ΔUT参考答案：D8.寻址容量为16K×8的RAM需要()根地址线。

A.4B.8C.14D.169.将TTL与非门作非门使用，则多余输入端应做()处理。

A.全部接高电平B.部分接高电平，部分接地C.全部接地D.部分接地，部分悬空参考答案：A10.将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程为()。

A.采样B.量化C.保持D.编码参考答案：A11.存储8位二进制信息要()个触发器。

A.2B.3C.4D.8参考答案：D12.把一个5进制计数器与一个10进制计数器串联可得到15进制计数器。

()A.正确B.错误参考答案：BA.以上都不对B.QC.1或/QD.1参考答案：C14.由555定时器构成的施密特触发器，改变控制电压Vco时，则()。

思考题：习题：1、⽤数字存储⽰波器测试直流信号时，若采⽤Quick Meas测试应选哪项参数？A、Peak——PeakB、Average答案：B2、⼩规模的TTL电路，不⽤的输⼊端可以悬空处理，此时相当于。

A、⾼电平B、低电平答案：A3、输出阻抗为50Ω的信号源输出V PP=1V,f=1kH Z的信号，⽤⽰波器测量空载时的输出信号V PP= 。

答案：2V4、动态测试对于模拟集成电路要加上，对于数字电路，输⼊信号多采⽤。

答案：交流测试信号，连续脉冲，周期性变化的逻辑信号。

5、若给数字提供1KHz的时钟信号，应采⽤。

A、1KHz TTL信号B、1KHz 峰峰值为5V的标准⽅波信号C、两者均可答案：A6、判断：由数据选择器和数据分配器组成的多路数据传送系统，既可传送数字信号，⼜可传送模拟信号。

（）答案：错误7、判断：集成电路都是有源器件。

（）答案：正确8、集成电路按所体现的功能可分为：，，，。

答案：模拟集成电路，数字集成电路，接⼝电路，特殊电路。

9、静态测试是只研究电路的各种_________________情况，不去管各种状态间的转换的过渡情况。

对于模拟集成电路，此时不加___________________；对于数字集成电路，多采⽤____________________________________________。

答案：静态和稳态，交流测试信号，逻辑电平或单脉冲10、如何⽤两⽚CD4008实现⼋位⼆进制数加法？画出电路图。

答：可⽤下图实现11、什么异或门可⽤作⾮门⽤？答：因为A⊕B=A B +A B,当B=1时，A⊕1=A，就可实现对A取⾮。

12、全加器实现两数相减时，结果符号如何判断？答：⽤进位位C0来表⽰。

C0=1时，表⽰结果为⾮负数；C0=0时，表⽰结果为负数。

13、为什么CMOS门电路输⼊端不能悬空？答：CMOS电路所有输⼊端不允许悬空。

因为悬空时，其输⼊端电平不定，电路状态将不稳定，⽽且⽤⼿触及悬空端时，极易造成栅极击穿，造成永久性损坏。

《数字电子技术》复习题一、填空题1.(127)10= ( )2=( )8=( )16= ( )8421BCD2. n 变量的逻辑函数有 个最小项，任意两个最小项的乘积为3. 计算机键盘上101个键用二进制代码进行编码，至少应为___位二进制代码。

4. 1个变量可构成 个最小项，每种变量的取值可使 个最小项的值为1。

5. 当A=1,B=1,C=0时，A ⊕B ⊕C= ，A+B ⊕C= 。

6. 函数 的反函数 = 。

7. OC 门的典型应用 ， 和 。

8. 除去有高、低电平两种输出状态外，三态门的第三态输出是____状态。

9. 优先编码器74LS148输入为```，输出为、、。

当使能输入，,时，输出应为________________________。

10. n 位二进制代码的线译码器，必然有_____个输出端,且译码器工作时,只有_____个呈现有效电平。

11. 一个十六选一的数据选择器，其选择控制信号端有________个。

12. J-K 触发器在直接复位时应使D R =________ ,D S =________。

13. JK 触发器的特性方程为 。

14. 可控R-S 触发器、J-K 触发器在直接复位时应使D R =_____ ,D S =______。

15. 将D 触发器的D 端连在 端上，假设Q （t ）=0，则经过100个脉冲作用后，它的次态Q(t+100)为_________________________。

16. 构造一个模6计数器需要 个状态， 个触发器。

17. 用四个触发器组成的计数器最多应有 个有效状态，若要构成十二进制计数器，最少用． 个触发器，它有 个无效状态。

18. 由于R-S 触发器有_________个稳态，因此它可记录_________________位二进制码。

若存储一字节二进制信息，需要_____________个触发器。

19. 若要制成一个60分频器，至少需要 片74LS161。

课程设计任务书学生班级：学生姓名：学号设计名称：应用555定时器组成施密特触发器起止日期：指导教师：摘要施密特触发器是一种用途十分广泛的脉冲单元电路。

利用它所具有的电位触发特性，可以进行脉冲整形，把边沿不够规则的脉冲整形为边沿陡峭的矩形脉冲(图4)；通过它可以进行波形变换，把正弦波变换成矩形波；另一个重要用途就是进行信号幅度鉴别，只要信号幅度达到某一设定值，触发器就翻转，所以常称它为鉴幅器。

用施密特触发器还能组成多谐振荡器和单稳态触发器。

施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。

为此，同学们通过书籍查阅了解到有多种方法可以组成施密特触发器，然后通过比较各种方案后，用555定时器组成施密特触发器，并通过去实验室实验和老师的指导了解到⑴施密特触发器有两个稳定状态，其维持和转换完全取决于输入电压的大小。

⑵电压传输特性特殊，有两个不同的阈值电压（正向阈值电压和负向阈值电压。

⑶状态翻转时有正反馈过程，从而输出边沿陡峭的矩形脉冲关键词：施密特触发器，555定时器，阈值电压。

目录一：绪论 (4)二：555定时器组成施密特触发器2.1设计任务、要求及目的 (5)2.2 555定时器 (5)2.3 设计施密特触发器的方案 (7)2.4 主要参数 (8)2.5 制作原理图 (8)2.6制作PCB版 (9)2.6.1 制作步骤2.6.2 制作过程中遇到的问题、原因及解决办法三：结论 (10)四：参考文献 (11)五：附录 (11)绪论在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。

这些脉冲波形的获得通常有两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。

本次课程设计是利用后一种方法产生脉冲波形，主要是以中规模集成电路555定时器为典型电路构成施密特触发器。

数字电子技术(山东联盟-潍坊学院）知到章节测试答案智慧树2023年最新第一章测试1.十进制数25对应的八进制数为（）。

参考答案:312.八进制数34.5对应的二进制数为（）。

参考答案:011100.1013.与十进制数53.5等值的8421BCD码为（）。

参考答案:0101 0011.01014.与十进制数（12.5）10等值的二进制数为（）。

参考答案:1100.15.与八进制数(47.3)8等值的二进制数为（）。

参考答案:100111.0116.不同的数码只能用来表示数量的不同大小。

参考答案:错7.带有符号位的二进制负数的补码与原码相同。

参考答案:错8.格雷码具有任何相邻码只有一位码元不同的特性。

参考答案:对9.正数的反码是将符号位保持不变，其它各位都取反。

参考答案:错10.将8421BCD码加0011得到余3码，所以余3码也是一种恒权码。

参考答案:错第二章测试1.当逻辑函数有n个变量时,共有( )个变量取值组合?参考答案:2.逻辑函数F=A+B'+CD'的反函数F'= ( ）。

参考答案:A'B(C'+D)3.用卡诺图化简下列逻辑函数，最简表达式为（）。

参考答案:F(A,B,C,D)=A′B′+AC′+C′D +B′D′4.已知逻辑函数的真值表表所示,列出该函数的最小项表达式（）。

0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1参考答案:F=A'BC+AB'C+ABC'+ABC5.求一个逻辑函数F的对偶式,可将F中的( )。

参考答案:“·”换成“+”,“+”换成“·”;变量不变; 常数中“0”换成“1”,“1”换成“0”6.逻辑代数的三个重要规则是( ）。

参考答案:对偶规则; 代入规则; 反演规则7.逻辑代数最基本的逻辑关系有( )三种。

参考答案:非运算; 与运算; 或运算8.逻辑函数最小项的性质有（）。

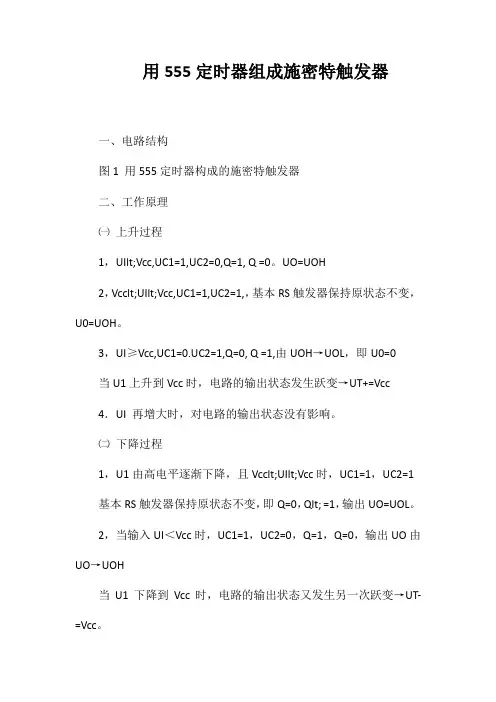

用555定时器组成施密特触发器
一、电路结构
图1 用555定时器构成的施密特触发器
二、工作原理
㈠上升过程
1，UIlt;Vcc,UC1=1,UC2=0,Q=1, Q =0。

UO=UOH
2，Vcclt;UIlt;Vcc,UC1=1,UC2=1,，基本RS触发器保持原状态不变，U0=UOH。

3，UI≥Vcc,UC1=0.UC2=1,Q=0, Q =1,由UOH→UOL，即U0=0
当U1上升到Vcc时，电路的输出状态发生跃变→UT+=Vcc
4．UI 再增大时，对电路的输出状态没有影响。

㈡下降过程
1，U1由高电平逐渐下降，且Vcclt;UIlt;Vcc时，UC1=1，UC2=1基本RS触发器保持原状态不变，即Q=0，Qlt; =1，输出UO=UOL。

2，当输入UI＜Vcc时，UC1=1，UC2=0，Q=1，Q=0，输出UO由UO→UOH
当U1下降到Vcc时，电路的输出状态又发生另一次跃变→UT-=Vcc。

（三）回差电压
（四）电压传输特性
下面给出了施密特触发器的工作波形及电气传输特性。

图2 施密特触发器的工作波形
图3 施密特触发器的电气传输特性
由该特性可看出，该电路具有反相输出特性。

555定时器555定时器是一种多用途的数字—模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。

关键词：数字—模拟混合集成电路；施密特触发器；波形的产生与交换1概述1.1 555定时器的简介自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。

尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。

1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路，如定时器、分频器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等。

2 555定时器的电路结构与工作原理图 13 555芯片引脚图及引脚描述CB555芯片的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

一、填空题1.数制转换：（5E）16=（）2=（）8=（）10=（）8421BCD。

2.逻辑函数''Y A B C D=++的反函数为。

3.时序逻辑电路按照触发器是否有统一的时钟控制分为同步时序电路和时序电路。

4.OC门称为门，多个OC门输出端并联到一起可实现功能。

5.一般ADC的转换过程由采样、保持、和 4个步骤来完成。

7.数制转换：（8F）16=（）10=（）2=（）8=（）8421BCD。

8.在三态输出的门电路中，输出端有高电平、和三种状态。

9.按逻辑功能的不同特点，数字电路可分为和时序逻辑电路两大类。

10.电路如下图（图中为上升沿JK触发器），触发器当前状态321Q Q Q为“100”，请问在时钟作用下，触发器下一状态***321Q Q Q为。

11.施密特触发器电路具有个稳态，而单稳态触发器电路只具有个稳态。

12.电路的输出态不仅与当前输入信号有关，还与前一时刻的电路状态有关，这种电路为。

13.有一数码10010011，作为自然二进制数时，它相当于十进制数，作为8421BCD码时，它相当于十进制数。

14.已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数 。

15.如果对键盘上108个符号进行二进制编码，则至少要 位二进制数码。

16.74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为 。

17.能够实现“线与”的TTL 门电路叫 。

18.在逻辑电路中，三极管通常工作在 和 状态。

19.一位数值比较器的逻辑功能是对输入的两个数据进行比较，它有Y A>B 、 和 三个输出端。

20．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接 电平。

21.如果对160个符号进行二进制编码，则至少需要 位二进制数。

22.组合逻辑电路任何时刻的输出信号，与该时刻的输入信号 ；与电路原来所处的状态 ；时序逻辑电路任何时刻的输出信号，与该时刻的输入信号 ；与信号作用前电路原来所处的状态 。

2008年（上）高等教育自学考试全国统一命题考试模拟、数字及电力电子技术试卷及答案详解第一部分选择题一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．PNP型晶体管工作在放大区时，三个电极直流电位关系为( )A．U C＜U E＜U B B．U B＜U C＜U E C．U C＜U B＜U E D．U B＜U E＜U C2．运算电路如题2图所示，则输出电压u o为( )题2图A．－2V B．－1V C．1V D．2V3．电路如题3图所示，电路的级间反馈组态为( )题3图A．电压并联负反馈B．电压串联负反馈C．电流并联负反馈D．电流串联负反馈4．半波整流电容滤波电路如题4所示，已知变压器次级电压有效值U2=20V，R L C≥(3～5)(T/2)。

则输出直流电压为( )题4图A．－20V B．－9V C．9V D．20V5．逻辑函数的最简式为A．AB B．BC C．AC D．16．逻辑函数的标准与或式为A．∑(1,2,3,4,5) B．∑(1,3,4,5,7)C．∑(1,3,4,5,6) D．∑(1,2,3,5,7)7．逻辑函数F(A，B，C，D)=∑(0，2，4，5，6，7，8，9，10，11)的最简与或非式为( )8．逻辑函数则最简与或式为( )9．题9图所示电路中为TTL逻辑门，其输出F为( )题9图10．JK触发器要求状态由0→1，其输入信号应为( )A．JK =OX B．JK= XO C．JK =1X D．JK= Xl11．题11图中触发器的次态Q n+1为( )题11图12．用555定时器构成的施密特触发器，下列说法正确的是( )A．有一个稳态B．有两个稳态C．无稳态D．有多个稳态13．单相桥式全控整流电路带电阻性负载，电源电压有效值为U2，则晶闸管承受的最大正向电压值是( )14．单相桥式相控电路中，当逆变角为0°≤β≤90°时，电路工作在( )A．可控整流状态B．不可控整流状态C．斩波状态D．有源逆变状态15．直流频率调制变换器，变更工作率的方法是( )A．f不变，t on不变B．f不变，t on变C．f变，t on不变D．f变，t on变二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

脉冲波形与变换一、选择题：（60分）1、图(a)由555定时器组成的何种电路( ),已知图(a)输入,输出脉冲波形如图（b）所示，A. 单稳态触发器B.施密特触发器C. 多谐振荡器2、欲将频率为f的正弦波转换成为同频率的矩形脉冲，应选用（）。

A．施密特触发器B．多谐振荡器C．单稳态触发器D．'T触发器3、由555定时器构成的单稳态触发器,其输出脉冲宽度取决于( )A. 外接定时元件R、C的数值B. 触发信号幅度C. 电源电压D. 触发信号宽度4、只有一个稳态的电路是( )A.多谐振荡器;B.单稳态电路C.施密特触发器;D.555 定时器5、多谐振荡器可产生（）。

A. 矩形脉冲B.正弦波C.三角波D.锯齿波6、回差电压是( )电路的特性参数。

A 施密特触发器B时序逻辑C单稳态触发器D多谐振荡器7、欲将正弦信号转换成与之频率相同的脉冲信号, 应用( )A.施密特触发器B.T触发器C.A\D 转换器D.移位寄存器8、已知时钟脉冲频率为fcp ,欲得到频率为0.2fcp的矩形波, 应采用( )A.五进制计数器B.五位二进制计数器C.单稳态触发器D.频率为0.2fcp的多谐振荡器9、( )能自动产生输出脉冲A.多谐振荡器B.双稳态触发器C.施密特触发器D.单稳态触发器10、实验中若要得到一个周期为１秒的时钟信号,则可将555定时器连成( )电路。

A.多谐振荡器; B施密特触发器 C.单稳态触发器 D.计数器二、填空题：（42分）1、555 定时器构成的单稳态触发器, 电源电压为10V,定时电容为6200PF,要求输出脉冲宽度为150us,定时电阻R= KΩ。

2、图1所示施密特触发器具有 特性，且上限阈值 电压U T+为 ，下限阈值电压U T －为 。

3、施密特触发器的主要特性是____________。

4、单稳态触发器的工作特点是__________________________________。
