浅析低压配电系统工程设计体会

低压配电综合实训心得体会•相关推荐低压配电综合实训心得体会有了一些收获以后，心得体会是很好的记录方式，这样我们就可以提高对思维的训练。

是不是无从下笔、没有头绪？以下是小编收集整理的低压配电综合实训心得体会，供大家参考借鉴，希望可以帮助到有需要的朋友。

低压配电综合实训心得体会篇1一、实习的性质、目的、意义。

电气控制技术实习是在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电器控制线路等章节的基础上进行的实践性教学环节。

其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电气设备的结构、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。

通过实习培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦专研的精神。

二、实习的要求：1、学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2、对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压断路器等常用低压电器具有安装、使用、维修和选择的能力；3、初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除法；4、初步掌握常用机床电气控制电路的控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。

三、实习内容：1、拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触电的作用和接线位置；测试吸合电压、释放电压及额定电压；简单故障处理。

2、熟悉热继电器、按钮、熔断器、位置开关、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。

3、练习各种基本电气控制线路的接线和操作，如三相异步电动机的点动和连续运转、顺序控制、两地控制、正反转控制、行程控制、y-三角形降压启动控制、能耗制动控制。

4、现场参观、熟悉常用机床的结构、组成、操作和动作情况，了解电器设备的位置和电气控制线路的接线方法。

有关低压电气设计的几点思考现代工业生产中，低压电气设计是非常重要的一部分。

它涉及到生产线、机器设备的电控系统等方面，直接关系到生产效率和产品质量。

在进行低压电气设计时，需要考虑多方面的因素，本文将从若干点思考角度出发，针对低压电气设计这一话题做出详细的阐述和分析。

一、电气安全方面低压电气设计中，电气安全是最为重要的考虑因素之一。

对于低压电气系统的安全保障，除了各种防范措施外，还需要合理布线以避免电线交叉或接触，以防止短路引发各种安全事故。

在电气安全方面，最常见的问题是过载和短路，这些问题可以通过电线的规格标准和配备适当的保护电器进行控制。

同时，在设计时还需要考虑复杂的维护程序和适当的保护措施，例如设定各种保护电器的动作时间、预先制作相应替换件等。

二、成本控制方面成本问题是每个工程师在低压电气设计过程中都要一直考虑的因素。

设计时，需要从诸多经济方面因素考虑，包括材料成本、维护成本、运营成本等。

因此，需要在保证生产成本的前提下，使低压电气设计尽可能的突出机器的优点，满足生产需求。

在选择电器设备和线缆时，价格是比较明显的成本因素，其中在性能和品牌差异明显的情况下，选择性价比更高的电器设备会有极大的优势。

因此，在设计前需要充分比较多款设备的性能和价格，以选取最合适的设备。

三、能源利用方面随着节能环保的重要性不断提高，节约能源已经成为低压电气设计的一个重要方面。

现代低压电气设计需要将省电的能力融入其设计理念中，通过以节约多余能源的方式来保证生产线的顺利进行，确保电器设备在生产中的最优使用状态。

对于低压电气设计，最有用的节能措施之一是换用更省电的设备，例如LED照明设备，因为能有效降低负载，减少能耗。

同时，也可以通过维持电器设备和系统的正常运作状态来提高机器的使用寿命，节约更多的能源。

四、控制系统稳定性方面低压电气设计中的关键部分之一就是控制系统的稳定性。

这可以判定低压电气工程的可靠性和承载力。

在设计低压电气控制系统时，要合理分析机器自身性质，充分考虑和解决系统出现故障时如何快速适应和排除故障，以保证稳定性和能效。

浅析《低压配电设计规范》我国改革开放后引入了国际标准和发达国家标准。

1988年我国颁布《中华人民共和国标准化法》，规定了“国家鼓励采用国际标准”的条款.在此期间我国颁布的一些电气工程规范都在不同程度上引用了国际电工标准《IEC标准》的一些安全要求。

国家标准GB50054—95《低压配电设计规范》是在这方面做得较好的一个标准。

这是因为它需规定的内容与IE660364《建筑物电气装置》标准十分对口，可以大量引用。

这使它比上一版的GBJ54-83《低压配电装置及线路设计规范》有明显的提高和充实。

大家知道绝大多数电气事故是发生在低压电气装置内的，该规范的颁布执行对推动我国电气安全技术的进步。

减少电气事故的发生起到了良好的作用。

由于技术的发展和新的电气危险的出现，IEC标准和发达国家标准都在不断地修改和补充，我国的《低压配电设计规范》自然也不例外，特别是由于当年制订规范时受某些条件和技术水平的限制，规范内容难免存在种种不足之处。

由于这一规范的重要性，它的修改补充是我国广大电气工作者关心的一个问题。

笔者作为该规范的参编者之一.愿抛砖引玉，陈述一些浅见。

1.摆脱陈旧的技术观念，按IEC标准对GB50054—95进行修改补充由于历史上的原因，我国建筑电气设计指导思想受前苏联《电气装置安装规程》影响颇深。

该规程主要由前苏联电站部编制，而前苏联电站部编制规程的侧重点在电气网络的安全，也即是电网的线路、变压器、发电机以及其他电网元件的安全；而IEC和一些发达国家建筑物电气装置标准则突出了以人为本的原则. 强调人身和财产的安全。

也即侧重防范人身电击、电烧伤和建筑物电气火灾以及电气设备损坏，两者的侧重点是不同的。

我国建筑电气设计人员深受前苏联规程影响，在设计中往往着重考虑线路的保护，这明显表现在GBJ54-83的配电线路保护的一章中。

该章只规定了保护线路不受损坏的短路保护和过载保护，而对大量其他引起人身事故和财产损失的电气安全要则未提及。

浅谈电气设计中低压配电设计摘要：在低压配电系统中，接地系统是非常关键的。

在电力系统中，对低压电流的处理不到位，会引起很多安全事故，文章对接地系统进行了详细的分析，对保护线在各种低电配电系统的作用做出介绍，希望本文的撰写对电力服务有所帮助。

关键词：电气设计；低压配电电力系统在我国的生产生活中起着无可替代的作用，电力企业要服务好供电任务，就必须要了解电力各个方面的知识，而低压配电只是电力系统中的一部分，也是比较重要的，这就要求我们要掌握好的，使它在电力系统中发挥应有的作用。

1.对tn-c系统简介在这个系统中中性线和保护线是合并在一起的，也就是设备金属外壳和保护线、中性线连接在合并线上，把它看做保护线和零线接在一起。

合并线在正常的多余电流通过中，有时还会有其他电流通过，比如谐波电流，它有时就会通过合并线流出电流，在合并线的使用电压中，其电压会通过合并线表现在电气设备的外壳中或者在地线上，这就是我们通常所说的感应电，手触摸就有电，但电压不高，不会对人体造成严重损伤。

在合并线出现断路情况时或者地线也断路时，这时的感应电流就会增高，在电工维修当中，也可以根据检测电的大小来判断故障的原因。

在同一个变压器供电中，如果出现合并线断路增高的电流，这样的故障电流会随着合并线串流到其他电器设备中，这里要特别注意，因为这样增高的电流已经可以对人造成伤害，严重时会有火灾的情况发生，因此要特别控制好这样的增高电流，保证人身财产安全。

这样的系统在三相电中使用比较多，特别适用于三相电中正常多余电流比较平稳和谐波电流少的电力系统中，对于一些安全系数要求较高的电力系统中，一般不太适用。

在相线出现外流电流时，一般会随着设备外壳串流，这时的中性线和相相就会出现短路现象，短路会使电流瞬间增大，这样就会造成电力系统中的保护装置发生跳闸现象，从中保护设备性能安全。

所以在tn-c系统中电流保护装置的选择可以考虑经济型的，高性能的保护装置在这里有些资源浪费，如果使用高价的剩余电力保护器，还会形成电流串流的现象，得不偿失。

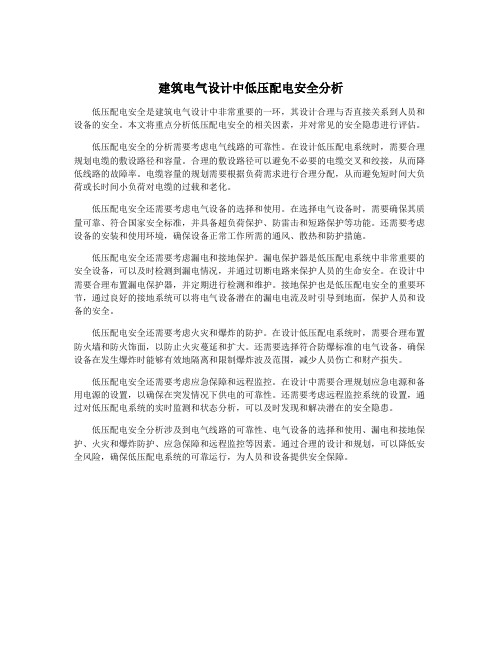

建筑电气设计中低压配电安全分析低压配电安全是建筑电气设计中非常重要的一环，其设计合理与否直接关系到人员和设备的安全。

本文将重点分析低压配电安全的相关因素，并对常见的安全隐患进行评估。

低压配电安全的分析需要考虑电气线路的可靠性。

在设计低压配电系统时，需要合理规划电缆的敷设路径和容量。

合理的敷设路径可以避免不必要的电缆交叉和绞接，从而降低线路的故障率。

电缆容量的规划需要根据负荷需求进行合理分配，从而避免短时间大负荷或长时间小负荷对电缆的过载和老化。

低压配电安全还需要考虑电气设备的选择和使用。

在选择电气设备时，需要确保其质量可靠、符合国家安全标准，并具备超负荷保护、防雷击和短路保护等功能。

还需要考虑设备的安装和使用环境，确保设备正常工作所需的通风、散热和防护措施。

低压配电安全还需要考虑漏电和接地保护。

漏电保护器是低压配电系统中非常重要的安全设备，可以及时检测到漏电情况，并通过切断电路来保护人员的生命安全。

在设计中需要合理布置漏电保护器，并定期进行检测和维护。

接地保护也是低压配电安全的重要环节，通过良好的接地系统可以将电气设备潜在的漏电电流及时引导到地面，保护人员和设备的安全。

低压配电安全还需要考虑火灾和爆炸的防护。

在设计低压配电系统时，需要合理布置防火墙和防火饰面，以防止火灾蔓延和扩大。

还需要选择符合防爆标准的电气设备，确保设备在发生爆炸时能够有效地隔离和限制爆炸波及范围，减少人员伤亡和财产损失。

低压配电安全还需要考虑应急保障和远程监控。

在设计中需要合理规划应急电源和备用电源的设置，以确保在突发情况下供电的可靠性。

还需要考虑远程监控系统的设置，通过对低压配电系统的实时监测和状态分析，可以及时发现和解决潜在的安全隐患。

低压配电安全分析涉及到电气线路的可靠性、电气设备的选择和使用、漏电和接地保护、火灾和爆炸防护、应急保障和远程监控等因素。

通过合理的设计和规划，可以降低安全风险，确保低压配电系统的可靠运行，为人员和设备提供安全保障。

低压配电设计心得报告一、引言低压配电设计是电力工程中至关重要的一环，其设计质量直接影响电力系统的安全稳定运行。

在进行低压配电设计过程中，我积累了一些心得体会，现将其总结如下，以供参考。

二、设计基础低压配电设计前，需要对相关设计基础进行全面了解。

首先，要熟悉国家和地方对低压配电设计的相关法规、标准及规范；其次，要了解项目的实际情况，包括负载需求、供电条件等；最后，要对电力系统的基本原理、电气设备的特性等有一定的了解。

三、负荷计算在低压配电设计中，负荷计算是关键环节之一。

正确合理地计算负荷能够满足项目实际需求，并为后续的设备选型、线缆敷设等提供重要依据。

在负荷计算中，需要考虑正常负载、备用负载、瞬时负荷等因素，并结合项目实际情况进行合理分配。

四、设备选型低压配电设备的选型直接决定系统的可靠性和安全性。

在进行设备选型时，首先应根据负荷计算的结果和实际需求，明确所需设备的参数要求。

其次，要研究市场上的设备品牌和性能，选择符合标准要求、经济实用、可靠性高的设备。

最后，要对设备进行充分测试和验证，确保其性能符合设计要求。

五、线路敷设低压配电设计中的线路敷设是一项关键工作。

合理的线路敷设能够提高电力系统的安全性和可靠性。

在进行线路敷设时，要根据项目需求和现场实际情况，选择合适的电缆种类和规格。

同时，还要对线路的敷设路径、方式进行充分考虑，以减少电缆长度和功率损耗，优化线路的供电效果。

六、保护措施保护措施是低压配电设计中的重要环节，其主要目的是保证电力系统的安全性和可靠性。

在设计保护措施时，首先要明确所需保护的电气设备和线路，分析可能发生的故障类型和故障原因。

其次，要选择合适的保护装置和继电器，确保其功能和性能符合设计要求。

最后，要进行充分的测试和验证，以确保保护措施能够在故障发生时及时启动。

七、总结与展望低压配电设计是一项综合性的工作，需要全面考虑各个环节的因素。

通过不断总结、学习和实践，我对低压配电设计有了更深的理解和体会。

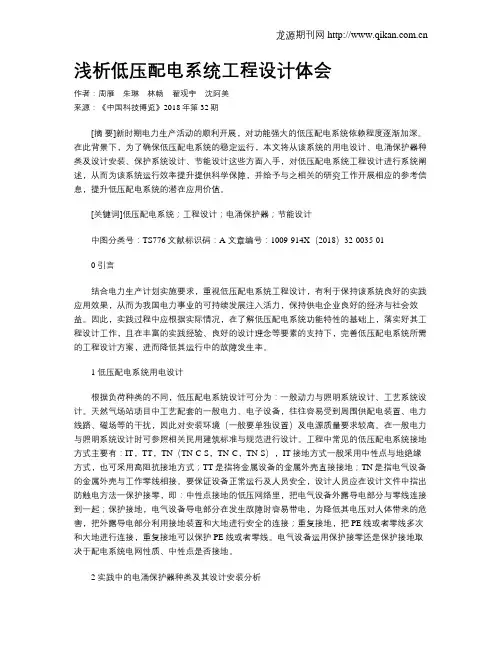

浅析低压配电系统工程设计体会作者：周雁朱琳林畅翟观宇沈阿美来源：《中国科技博览》2018年第32期[摘要]新时期电力生产活动的顺利开展，对功能强大的低压配电系统依赖程度逐渐加深。

在此背景下，为了确保低压配电系统的稳定运行，本文将从该系统的用电设计、电涌保护器种类及设计安装、保护系统设计、节能设计这些方面入手，对低压配电系统工程设计进行系统阐述，从而为该系统运行效率提升提供科学保障，并给予与之相关的研究工作开展相应的参考信息，提升低压配电系统的潜在应用价值。

[关键词]低压配电系统；工程设计；电涌保护器；节能设计中图分类号：TS776 文献标识码：A 文章编号：1009-914X（2018）32-0035-010 引言结合电力生产计划实施要求，重视低压配电系统工程设计，有利于保持该系统良好的实践应用效果，从而为我国电力事业的可持续发展注入活力，保持供电企业良好的经济与社会效益。

因此，实践过程中应根据实际情况，在了解低压配电系统功能特性的基础上，落实好其工程设计工作，且在丰富的实践经验、良好的设计理念等要素的支持下，完善低压配电系统所需的工程设计方案，进而降低其运行中的故障发生率。

1 低压配电系统用电设计根据负荷种类的不同，低压配电系统设计可分为：一般动力与照明系统设计、工艺系统设计。

天然气场站项目中工艺配套的一般电力、电子设备，往往容易受到周围供配电装置、电力线路、磁场等的干扰，因此对安装环境（一般要单独设置）及电源质量要求较高。

在一般电力与照明系统设计时可参照相关民用建筑标准与规范进行设计。

工程中常见的低压配电系统接地方式主要有：IT，TT，TN（TN-C-S，TN-C，TN-S），IT接地方式一般采用中性点与地绝缘方式，也可采用高阻抗接地方式；TT是指将金属设备的金属外壳直接接地；TN是指电气设备的金属外壳与工作零线相接。

要保证设备正常运行及人员安全，设计人员应在设计文件中指出防触电方法一保护接零，即：中性点接地的低压网络里，把电气设备外露导电部分与零线连接到一起；保护接地，电气设备导电部分在发生故障时容易带电，为降低其电压对人体带来的危害，把外露导电部分利用接地装置和大地进行安全的连接；重复接地，把PE线或者零线多次和大地进行连接，重复接地可以保护PE线或者零线。

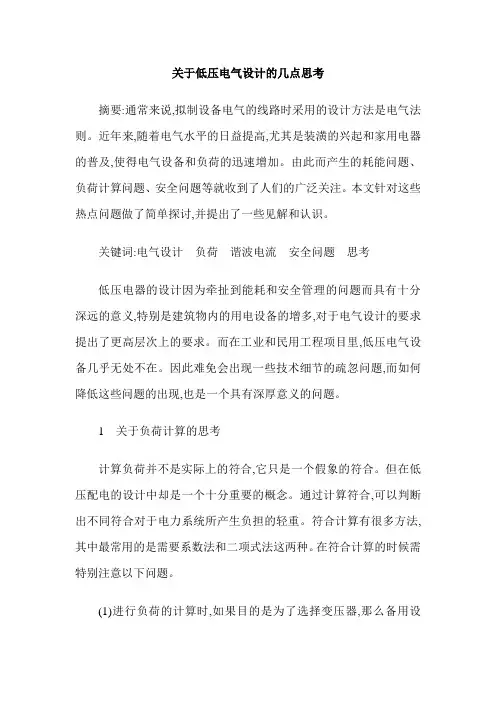

关于低压电气设计的几点思考摘要:通常来说,拟制设备电气的线路时采用的设计方法是电气法则。

近年来,随着电气水平的日益提高,尤其是装潢的兴起和家用电器的普及,使得电气设备和负荷的迅速增加。

由此而产生的耗能问题、负荷计算问题、安全问题等就收到了人们的广泛关注。

本文针对这些热点问题做了简单探讨,并提出了一些见解和认识。

关键词:电气设计负荷谐波电流安全问题思考低压电器的设计因为牵扯到能耗和安全管理的问题而具有十分深远的意义,特别是建筑物内的用电设备的增多,对于电气设计的要求提出了更高层次上的要求。

而在工业和民用工程项目里,低压电气设备几乎无处不在。

因此难免会出现一些技术细节的疏忽问题,而如何降低这些问题的出现,也是一个具有深厚意义的问题。

1 关于负荷计算的思考计算负荷并不是实际上的符合,它只是一个假象的符合。

但在低压配电的设计中却是一个十分重要的概念。

通过计算符合,可以判断出不同符合对于电力系统所产生负担的轻重。

符合计算有很多方法,其中最常用的是需要系数法和二项式法这两种。

在符合计算的时候需特别注意以下问题。

(1)进行负荷的计算时,如果目的是为了选择变压器,那么备用设备的容量就不能算入。

例如备用水泵,通常是不会和设备同时运行的。

所以备用设备容量的纳入就相当于是对设备容量的重复计算。

(2)在检修设备的使用和消防设备的使用时,部分工作设备会人为地停止,只要切除的用电负荷超过了消防设备和检修设备的用电,那么检修设备和消防设备的用电可以不用纳入计算负荷中。

(3)在进行负荷计算时,一定数量大负荷和用电设备少的情况需要特别注意。

如果用电设备不足三台,那么这些用电设备的额定功率相加就应该是分组的计算负荷。

而如果设备组中有一些大负荷,那么进行符合计算的时候就要考虑到这些符合所产生的影响,这时候通常会采用二项式法来进行计算。

2 关于低压电器设备节能问题的思考2.1 线路能量耗损的问题众所周知,线路上都存在着电阻,所以当电流流通的时候就会产生一定的功率耗损。

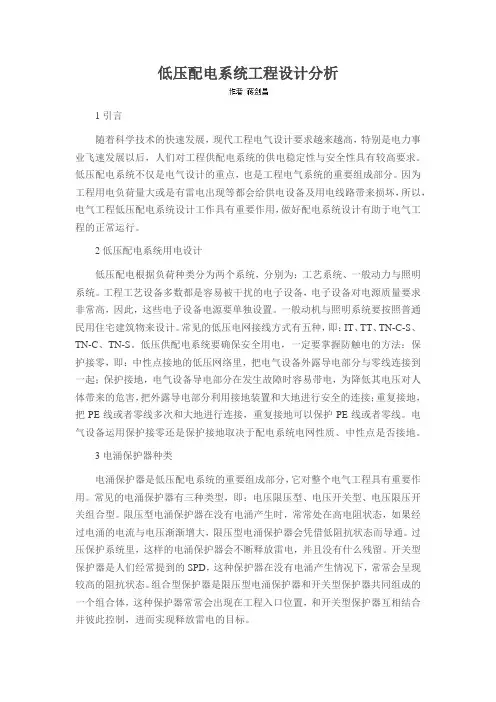

低压配电系统工程设计分析1引言随着科学技术的快速发展，现代工程电气设计要求越来越高，特别是电力事业飞速发展以后，人们对工程供配电系统的供电稳定性与安全性具有较高要求。

低压配电系统不仅是电气设计的重点，也是工程电气系统的重要组成部分。

因为工程用电负荷量大或是有雷电出现等都会给供电设备及用电线路带来损坏，所以，电气工程低压配电系统设计工作具有重要作用，做好配电系统设计有助于电气工程的正常运行。

2低压配电系统用电设计低压配电根据负荷种类分为两个系统，分别为：工艺系统、一般动力与照明系统。

工程工艺设备多数都是容易被干扰的电子设备，电子设备对电源质量要求非常高，因此，这些电子设备电源要单独设置。

一般动机与照明系统要按照普通民用住宅建筑物来设计。

常见的低压电网接线方式有五种，即：IT、TT、TN-C-S、TN-C、TN-S。

低压供配电系统要确保安全用电，一定要掌握防触电的方法：保护接零，即：中性点接地的低压网络里，把电气设备外露导电部分与零线连接到一起；保护接地，电气设备导电部分在发生故障时容易带电，为降低其电压对人体带来的危害，把外露导电部分利用接地装置和大地进行安全的连接；重复接地，把PE线或者零线多次和大地进行连接，重复接地可以保护PE线或者零线。

电气设备运用保护接零还是保护接地取决于配电系统电网性质、中性点是否接地。

3电涌保护器种类电涌保护器是低压配电系统的重要组成部分，它对整个电气工程具有重要作用。

常见的电涌保护器有三种类型，即：电压限压型、电压开关型、电压限压开关组合型。

限压型电涌保护器在没有电涌产生时，常常处在高电阻状态，如果经过电涌的电流与电压渐渐增大，限压型电涌保护器会凭借低阻抗状态而导通。

过压保护系统里，这样的电涌保护器会不断释放雷电，并且没有什么残留。

开关型保护器是人们经常提到的SPD，这种保护器在没有电涌产生情况下，常常会呈现较高的阻抗状态。

组合型保护器是限压型电涌保护器和开关型保护器共同组成的一个组合体，这种保护器常常会出现在工程入口位置，和开关型保护器互相结合并彼此控制，进而实现释放雷电的目标。

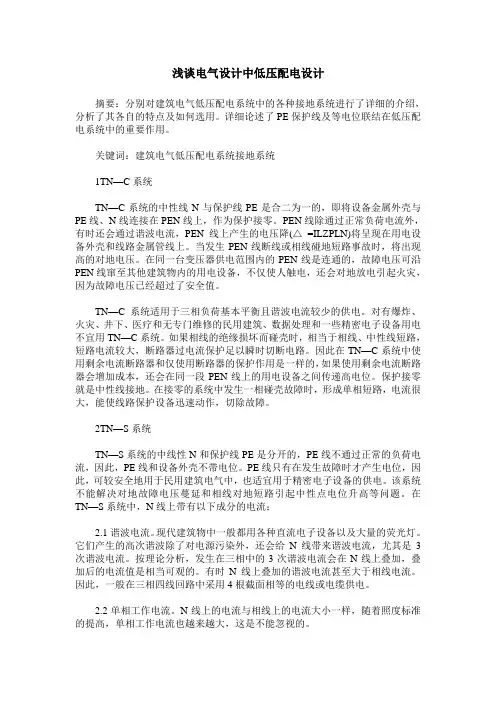

浅谈电气设计中低压配电设计摘要：分别对建筑电气低压配电系统中的各种接地系统进行了详细的介绍，分析了其各自的特点及如何选用。

详细论述了PE保护线及等电位联结在低压配电系统中的重要作用。

关键词：建筑电气低压配电系统接地系统1TN—C系统TN—C系统的中性线N与保护线PE是合二为一的，即将设备金属外壳与PE线、N线连接在PEN线上，作为保护接零。

PEN线除通过正常负荷电流外，有时还会通过谐波电流，PEN线上产生的电压降(△=ILZPLN)将呈现在用电设备外壳和线路金属管线上。

当发生PEN线断线或相线碰地短路事故时，将出现高的对地电压。

在同一台变压器供电范围内的PEN线是连通的，故障电压可沿PEN线窜至其他建筑物内的用电设备，不仅使人触电，还会对地放电引起火灾，因为故障电压已经超过了安全值。

TN—C系统适用于三相负荷基本平衡且谐波电流较少的供电。

对有爆炸、火灾、井下、医疗和无专门维修的民用建筑、数据处理和一些精密电子设备用电不宜用TN—C系统。

如果相线的绝缘损坏而碰壳时，相当于相线、中性线短路，短路电流较大，断路器过电流保护足以瞬时切断电路。

因此在TN—C系统中使用剩余电流断路器和仅使用断路器的保护作用是一样的，如果使用剩余电流断路器会增加成本，还会在同一段PEN线上的用电设备之间传递高电位。

保护接零就是中性线接地。

在接零的系统中发生一相碰壳故障时，形成单相短路，电流很大，能使线路保护设备迅速动作，切除故障。

2TN—S系统TN—S系统的中线性N和保护线PE是分开的，PE线不通过正常的负荷电流，因此，PE线和设备外壳不带电位。

PE线只有在发生故障时才产生电位，因此，可较安全地用于民用建筑电气中，也适宜用于精密电子设备的供电。

该系统不能解决对地故障电压蔓延和相线对地短路引起中性点电位升高等问题。

在TN—S系统中，N线上带有以下成分的电流：2.1谐波电流。

现代建筑物中一般都用各种直流电子设备以及大量的荧光灯。
