电气控制线路的读图方法

电工必备：电气识图和接线口诀目录一、识图口诀 (2)一、熟悉电气图的有关规定 (4)二、熟悉常用电气图的特点 (4)三、熟悉电气元件的结构和原理 (5)二、接线口诀 (6)1、接地线的顺序是什么？ (6)2、安全注意事项 (7)3、单相电源插座接线的规定 (7)4、三相交流电源的两种接法和两种出线方式 (7)作为电工必须学会看图，包括原理图，接线图，电路图，如果你是搞电机修理的，那还要会看下线图和扩展图的，看电路图和接线图有个原则：从上到下，从左到右。

看到像蜘蛛网一样的图不要着急，按照上面的原则一点点看，慢慢会习惯的！识电图，有方法，掌握技巧，少走弯路！一些技术要求不可能都在图面上反映出来，也不可能在图面上一一标注清楚，因为这些技术要求在有关国家标准和技术规程、规范中已做了明确的规定。

因而在读电气图时，还必须了解这些相关标准、规程、规范，这样才算真正识图。

还要多了解、熟悉、理解电气图中涉及的有关基本概念。

例如，在看电动机控制电路图时，必须首先熟悉电气联锁、自锁等概念；然后分析关键点的电位，各点电位如何变化，如何互相关联，如何形成回路、通路；哪些构成直流回路，哪些形成信号通道，哪些属于控制回路等。

今天，电老虎网就分享一些老电工整理的看图以及接线口诀，希望大家能学以致用，提高工作效率。

一、识图口诀接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。

电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。

第一节电气图的常用符号电气图，也称电气控制系统图。

图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。

若需更详细的资料，请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号是一种加在其他符号上提供附加信息的符号。

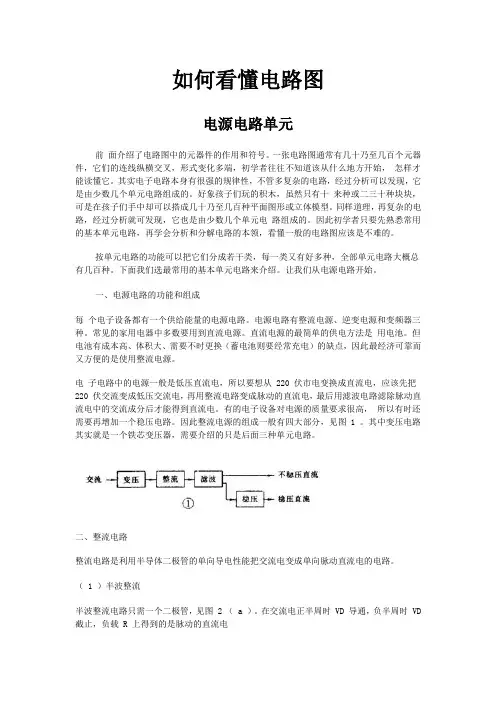

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

教你快速学会如何看懂电气控制电路图！教你快速学会如何看懂电气控制电路图！电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用化整为零、顺藤摸瓜的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。

前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。

后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

阅读电气工程施工图的读图步骤及方法阅读电气工程施工图时，一般可分三个步骤：（一）粗读所谓粗读就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，做到心中有数。

粗读应掌握工程所包含的项目内容（变配电、动力、照明、架空线路或电缆、电动起重机械、电梯、通信、广播、电缆电视、火灾报警、保安防盗、微机监控、自动化仪表等项目）、电压等级、变压器容量及台数、大电机容量和电压及起动方式、系统工艺要求、输电距离、厂区负荷及单元分布、弱电设施及系统要求、主要设备材料元件的规格型号、联锁或调节功能作用、厂区平面布置、防爆防火及特殊环境的要求及措施、负荷级别、有无自备发电机组及ＵＰＳ及其规格型号容量、土建工程要求及其他专业要求等。

粗读除浏览外，主要是阅读电气总平面图、电气系统图、设备材料表和设计说明。

（二）细读所谓细读就是按读图程序和读图要点即每项应注意并掌握的内容仔细阅读每一张施工图，达到读图要点中的要求，并对以下内容做到了如指掌：１）每台设备和元件的安装位置及要求；２）每条管线缆的走向、布置及敷设要求；３）所有线缆的连接部位及接线要求；４）所有控制、调节、信号、报警工作原理及参数；５）系统图、平面图及关联图样标注一致，无差错；６）系统层次清楚、关联部位或复杂部位清楚；７）土建、设备、采暖、通风等其他专业分工协作明确。

（三）精读所谓精读就是将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但做到了如指掌，而且应做到胸有成竹、滴水不漏。

对于一般小型且较简单或项目单一的工程，在读图时可直接进行精读，而对大、中型且项目较多的工程，在读图时应按先粗读，再细读，最后精读的步骤进行。

通过这三个步骤后，我们心中便会有一个活地图，就像录了像一样，随时脑海里都会浮现任何一个部位的图样。

当然，在读图过程中，有时对某一部门还要进行复读或翻来覆去的阅读，除了正确理解图样外，主要目的是为了加强对施工图的印象，这样对编制预算、编制设备材料清单、编制施工组织设计、进行安装调试是有绝大益处的，常言道，磨刀不误砍柴工就是这个道理。

电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
