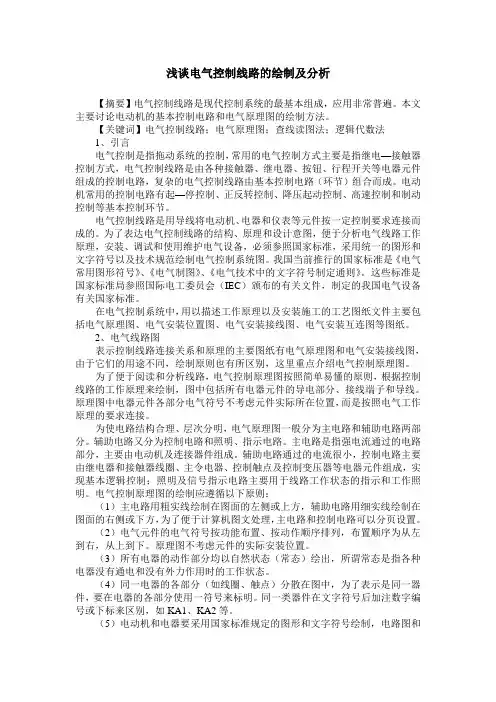

浅谈电气控制线路的绘制及分析【摘要】电气控制线路是现代控制系统的最基本组成,应用非常普遍。
本文主要讨论电动机的基本控制电路和电气原理图的绘制方法。
【关键词】电气控制线路;电气原理图;查线读图法;逻辑代数法1、引言电气控制是指拖动系统的控制,常用的电气控制方式主要是指继电—接触器控制方式,电气控制线路是由各种接触器、继电器、按钮、行程开关等电器元件组成的控制电路,复杂的电气控制线路由基本控制电路(环节)组合而成。
电动机常用的控制电路有起—停控制、正反转控制、降压起动控制、高速控制和制动控制等基本控制环节。
电气控制线路是用导线将电动机、电器和仪表等元件按一定控制要求连接而成的。
为了表达电气控制线路的结构、原理和设计意图,便于分析电气线路工作原理,安装、调试和使用维护电气设备,必须参照国家标准,采用统一的图形和文字符号以及技术规范绘制电气控制系统图。
我国当前推行的国家标准是《电气常用图形符号》、《电气制图》、《电气技术中的文字符号制定通则》。
这些标准是国家标准局参照国际电工委员会(IEC)颁布的有关文件,制定的我国电气设备有关国家标准。
在电气控制系统中,用以描述工作原理以及安装施工的工艺图纸文件主要包括电气原理图、电气安装位置图、电气安装接线图、电气安装互连图等图纸。
2、电气线路图表示控制线路连接关系和原理的主要图纸有电气原理图和电气安装接线图,由于它们的用途不同,绘制原则也有所区别,这里重点介绍电气控制原理图。
为了便于阅读和分析线路,电气控制原理图按照简单易懂的原则,根据控制线路的工作原理来绘制,图中包括所有电器元件的导电部分、接线端子和导线。
原理图中电器元件各部分电气符号不考虑元件实际所在位置,而是按照电气工作原理的要求连接。
为使电路结构合理、层次分明,电气原理图一般分为主电路和辅助电路两部分。
辅助电路又分为控制电路和照明、指示电路。
主电路是指强电流通过的电路部分,主要由电动机及连接器件组成。
辅助电路通过的电流很小,控制电路主要由继电器和接触器线圈、主令电器、控制触点及控制变压器等电器元件组成,实现基本逻辑控制;照明及信号指示电路主要用于线路工作状态的指示和工作照明。
电气控制线路图的绘制规则,不懂就别干电工了干电工要经常与电路图打交道,今天给大家分享关于电气控制线路图的绘制规则1.电气原理图电气原理图是用来表示电路中各电气元件的连接关系和电气工作原理的电路图。
由于原理图具有结构简单、层次分明,便于研究和分析电路的工作原理等优点,因此无论在设计部门、或现场及教学上都得到了广泛的应用。
下面说明电气原理图的绘制原则,请参照下图的电气原理图电气原理图示例电气原理图示例(1) 电气原理图一般分为主电路和辅助电路。
主电路是从电源到电动机或线路末端的电路,是强电流通过的部分,画在原理图的左侧或上面。
辅助电路是通过小电流的电路,一般是由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成的控制电路、照明电路、信号电路及保护电路等,画在原理图的右侧。
复杂的系统则分图绘制。
(2) 每一电器元件采用国家规定的统一的图形符号来表示,在图形符号附近用文字符号标注属于哪类电器,例如,线路接触器的线圈和触头皆用文字符号KM标注。
需要测试和拆、接外部引出线的端子,用图形符号“空心圆”表示。
电路的连接点用“实心圆”表示。
(3) 同一电器的各个部件(如接触器的线圈和触头)在图中的位置,根据便于阅读和研究的原则来安排,可以不画在一起,但属于同一电器的部件均编以相同的文字符号。
若有多个同一种类的电器元件,可在文字符号后加上数字序号,如KM1,KM2等。
(4) 对于接触器、继电器的触头按吸引线圈不通电状态画出,控制器手柄按趋于零位时的状态画出,按钮、行程开关触头按不受外力作用时的状态画出等。
(5) 在原理图中,无论是主电路还是辅助电路,各电气元件一般应按动作顺序和信号流从上到下,从左到右依次排列,可水平地布置或者垂直地布置,并尽可能减少线条和避免线条交叉。
电路中各元器件触点图形符号,当图形垂直放置时,以“左开右闭”原则绘制,当图形为水平放置时以“上闭下开”原则绘制。
(6) 直流和单相电源电路用水平线画出,一般画在图样上方(直流电源的正极)和下方(直流电源的负极)。
电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件(不含接线端子)变换一次线号,线号按顺序排列。
1.主回路线号的编写三相电源自上而下编号为L1、L2、和L3,经电源开关后出线上依次编号为U1、V1和W1,每经过一个电气元件的接线桩编号要递增,如U1、V1和W1递增后为U2、V2和W2……如果分成多路,例如,多台电动机的编号,为了不引起混淆,可在字母的前面冠以数字来区分,如1U、1V和1W,2U、2V和2W。
2.控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。
每一个电气接点有一个唯一的接线编号,编号可依次递增。
如编号的起始数字,控制回路从阿拉伯数字1开始,其他辅助电路可依次以101、201……为起始数字,如照明电路编号从101开始,信号电路从201开始,监控电路从301开始,检测电路从401开始。
3.电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。
图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置,在接线图上画出元器件电气符号图形及外框。
打开CAD绘图软件,调出电气元件布置图中与绘制接线图有关的图层,在此基础上绘制接线图可以大幅度提高效率,节省很多时间。
1.给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成,用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1)基本文字符号基本文字符号可分为单字母符号和双字母符号两种。
(1)单字母符号。
单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类,每一大类用一个专用字母符号表示,如“R”表示电阻类,“Q”表示电力电路的开关器件等,如表5.1.1所示,其中,“I”、“O”易同阿拉伯数字“1”和“0”混淆,不允许使用,字母“J”也未采用。
(2)双字母符号。
双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成,其组合形式为:单字母符号在前、另一个字母在后。
电气控制线路图绘制原那么1. 引言电气控制线路图是一种以图形方式表达电气控制系统的绘图形式。
它是在电气控制领域中广泛应用的一种工具,用于设计、安装和维护电气控制系统。
线路图的绘制需要遵循一定的原那么,以确保线路图的准确性、清晰性和易读性。
本文将介绍电气控制线路图的绘制原那么。
2. 准确性原那么2.1 命名标准线路图中的元件命名应遵循统一的标准,以确保每个元件的功能清晰可识别。
常用的命名标准包括使用简明的英文单词或缩写,并使用下划线或驼峰命名法。
2.2 连接符号线路图中的连接符号应准确反映实际的电气连接关系。
常见的连接符号包括直线、点线、箭头等。
2.3 元件符号线路图中的元件符号应准确反映实际的元件类型和功能。
常用的元件符号包括开关、电源、传感器等。
2.4 连接关系线路图中的连接关系应准确反映实际的电气连接关系。
对于复杂的线路图,可以使用引入子图或连接点的方式来表达连接关系。
2.5 对称性线路图中的元件和连接关系应具有对称性,以增加线路图的可读性。
特别是对于复杂的线路图,在布局上应尽量保持对称和平衡。
3. 清晰性原那么3.1 布局标准线路图的布局应具有良好的结构和层次感,以便于读者理解。
可以使用适当的缩进、对齐和分组等方式来提高线路图的结构清晰性。
3.2 字体和字号线路图中的文字应使用易读的字体和适当的字号,以确保线路图的清晰性和易读性。
一般而言,标题和重要内容应使用较大的字号,而细节和注释可以使用较小的字号。
3.3 颜色和填充线路图中的颜色和填充应适合读者的视觉感受。
可以使用不同的颜色和填充来表达不同的元件类型、功能和状态。
3.4 符号和标注线路图中的符号和标注应清晰可识别,并与线路图的其他局部保持一致。
可以使用标注、箭头和辅助线等方式来增加线路图的清晰度和易读性。
4. 易读性原那么4.1 图形风格线路图的图形风格应适合读者的审美需求和习惯。
可以选择简洁明了、清晰易读的图形风格来绘制线路图。
4.2 中文和英文线路图中的文字可以使用中文或英文,取决于实际需要和读者的理解能力。

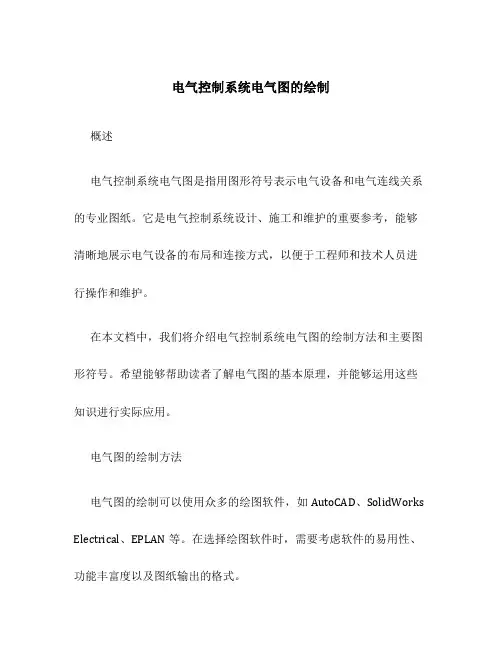

电气控制系统电气图的绘制
概述
电气控制系统电气图是指用图形符号表示电气设备和电气连线关系的专业图纸。
它是电气控制系统设计、施工和维护的重要参考,能够清晰地展示电气设备的布局和连接方式,以便于工程师和技术人员进行操作和维护。
在本文档中,我们将介绍电气控制系统电气图的绘制方法和主要图形符号。
希望能够帮助读者了解电气图的基本原理,并能够运用这些知识进行实际应用。
电气图的绘制方法
电气图的绘制可以使用众多的绘图软件,如AutoCAD、SolidWorks Electrical、EPLAN等。
在选择绘图软件时,需要考虑软件的易用性、功能丰富度以及图纸输出的格式。
下面是电气图的绘制步骤: 1. 了解电气系统:在绘制电气图之前,
需要对电气系统有一个全面的了解,包括电源、电器设备、开关、传
感器等。
2. 选择绘图软件:根据需要选择一款适合自己的绘图软件,
并学习如何使用它。
3. 绘制电气图:根据电气系统的要求,在绘图软
件中选取合适的图形符号,逐个绘制电气设备和电气连线。
4. 连接电
气设备:通过连接线将电气设备连接起来,表达它们之间的连接关系。
注意线的颜色和样式要符合标准。
5. 添加标签和注释:在电气图中添
加文字标签和注释,明确标识电气设备的功能和参数。
6. 完善细节:
检查电气图的正确性,确保所有的设备和连线都被正确绘制,并进行
必要的修改和调整。
7. 输出电气图:将电气图导出为常见的文件格式,如PDF、PNG或者JPEG,以便于分享和打印。
<div align=。
图形符号通常用于图样或其它文件,以表SQFU SA电动机绕组首端分别用电气图绘制-基本原则控制电路主电路电气控制原理图一般分主电路和控制电路、信号及照明电路电气图绘制-基本原则同一元件的各个部件按其在电路中所起作用,图形符号可以不画在一起,但文字符号必须相同电气图绘制-基本原则电器的线圈、信号灯等耗能元件直接与下水平电源线连接电气图绘制-基本原则尽可能减少线条和避免线条交叉。
各导线之间有联系的,在导线交点处画一个实心圆点电气图绘制-基本原则所有电器触点均按没有通电或没有外力作用的状态绘制电气图绘制-基本原则每个电路的功能用文字符号表明在上部的用途栏原理图分为若干图区并用阿拉伯数字编号,处在原理图下部。
电气图绘制-基本原则接触器线圈文字下方有两条竖线分成左中右三栏,分别显示主触点、辅助常开触点和辅助常闭触点所在图区电气图绘制-基本原则继电器线圈文字下方有一条竖线分成左右两栏,分别辅助常开触点和辅助常闭触点所在图区31行程控制电路自动工作循环后停在原位程序控制1SB KM得电并自锁电动机带动工作部件运动工作循环结束回到原位1ST1ST 和2ST 工作部件在原位时受压,次序是:此线路既符合工作要求,又便于操作, 是一个比较完善的线路,只是多用了一个行程开关和一个中间继电器.工作部件离开原位:先松1ST(闭合),后松2ST (闭合)。
工作部件回原位时:先压2ST(断开),后压1ST(断开)。
2ST1ST原位工作部件从原位离开时:先松1ST(闭合),后松2ST (闭合)。
2ST 1ST(1)工作元件在原位,1ST ,2ST 受压断开。
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来,并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图,便于电气系统的安装、调试、使用和维修,将电气控制系统中各电器元件及其连接线路用一定的图形表达出来,这就是电气控制系统图。
电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件,用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线,用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能,便于分析系统的工作原理。
由于电气原理图具有结构简单,层次分明,适合应用于分析、研究电路的工作原理等优点,所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法,应根据简明易懂的原则,采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号,然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说,国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来,有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大,而GB 7159~1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有:(1)GB/T 4728:《电气简图用图形符号》;(2)GB/T 5465:《电气设备用图形符号》;(3)GB/T 20063:《简图用图形符号》;(4)GB/T 5094:《工业系统、装置与设备以及工业产品——结构原则与参照代号》;(5)GB/T 20939:《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》;(6)GB/T 6988:《电气技术用文件的编制》。
电气控制线路设计及实例分析一、简介二、电气控制线路设计步骤1、了解设备工作原理和要求:首先需要了解所控制的设备的工作原理和控制要求,包括输入输出信号的特点和范围,以及设备的工作模式等。
这是设计电气控制线路的基础。
2、选择控制元件:根据设备的工作原理和要求,选择合适的控制元件,如开关、继电器、传感器等。
需要考虑元件的电气特性和可靠性。
3、确定控制回路结构:根据设备的控制要求和元件的特性,确定控制回路的结构。
通常包括控制信号的产生、传输、处理和继电器等元件的选择和安装。
4、绘制电气控制图:根据控制回路的结构,使用电气图符和符号,绘制电气控制图。
电气控制图应清晰、准确地表达控制回路的结构和各个元件之间的连接关系。
5、进行电气控制线路的布线和接线:根据电气控制图,进行电气控制线路的布线和接线。
布线和接线应符合电气安全规范,减少干扰和误操作的可能。
6、进行电气控制线路的调试和测试:完成电气控制线路的布线和接线后,需要进行电气控制线路的调试和测试,以确保线路的正常工作和稳定性。
可以通过模拟信号和实际设备进行测试。
7、对电气控制线路进行优化和改进:在实际使用中,对电气控制线路进行优化和改进,提高设备的控制效率和安全性。
可以通过改变控制元件和参数,优化控制策略等方式实现。
三、电气控制线路设计实例分析以一个自动化生产线的电气控制线路设计为例,进行实例分析。
该自动化生产线由多个工作站组成,每个工作站需要进行自动控制。
整个生产线的主要任务是将原材料进行分配和加工,最终得到成品。
1、了解设备工作原理和要求:每个工作站的具体工作原理和控制要求不同,需要了解每个工作站的输入输出信号特点和范围,以及工作模式等。
2、选择控制元件:对于每个工作站,根据其控制要求选择适合的控制元件,如开关、继电器等。
比如,在装配工作站中可以使用继电器实现电机的正反转控制。
3、确定控制回路结构:根据每个工作站的控制要求和元件的特性,确定每个工作站的控制回路结构。
Y-A 降压启动践路图SQ图1-1行程开关的图形、文字符号LI 按初:△运行 QS2 Y 启动SBQ)动合触点 SB(b)动断触点安钮的图形及文字符号2、行程开关:3、接触器:辅助触头线圈图1-9接触器的图形、文字符号4、灌电器:图1-12电磁式继电器的图形及文字符号5、热地电器:>孑FR沪\(b)动断触点与动合触点图1-18 热继电器的图形符号及文字符号6、图2-1电动机连续运行控制图LI L2 L3FU2曰FU2W曰7、电动机连续运行控制图FU2KM1 KM2匚---- ------------ffl 2-7按钮控制的电动机正反转控制电路图2-8 自动循环控制电路hrEE• .......... KM1X'10.FR1产SQ3厂KM2: M \KM1SB2 ]K M1| SQ1|'SQ2(b)图2-9串电阻减压起动控制电路LI L2 L3FU212、LI L2 L3FU213、14、FU2 O~BKM2反接制动控制电路第二部分:基本控胃线路图分林一节电气控胃系鋭图的基本知识一、图形、文字符号1・图形符号图形符号通常用干图样或貝它文件,用以表示一f设备或槌念的图形、标记或字筍。
电气控制系统图中的图形符号必须按国家标旌绘制,2・文字符号文字符号分为基本文字符号和稱助文字符号。
文字符号适用于电气技术領域中技术文件曲编制,也可表示在电气设备、装置和元件上或其进旁£1标明它们的名祢、B)能、状态相待Sio3・主电路各接点标记三祁交itAl引人线采用L1、L2、L3标记。
电潭开关之后的三《!交诡电源主电路分别按U、V、W服序标记。
分级三《!交渣电涮主电路采用三相文字代号U、V、W的南边加上阿拉伯数字1、2、3 等来标记,如1U、1V、1W ; 2U、2V、2W 等。
二、绘图原剧电气控制系统因包牯电气原理图、电气安装图(电器安装图、互连S)ftS图等。
各种图的图無尺寸一般选用297 x 210、297 x 420、297 x 630、297 x 840 ( mm )四种幅面,特殊需要可按GB126-74《》国家S4S用貝他尺寸。
电气控制线路图的绘制及分析
电气控制线路图用以描述电气控制设备电气原理及安装、调试用的工艺性图纸,主要包括电气原理图、电气安装位置图、电气安装接线图和电气安装互连图等。
电气线路图
电气线路图是指描述控制线路接线关系和原理的图纸,分为电气原理图和电气安装接线图。
启停控制
电气原理图的分类:
主:强电流通过部分辅:控制、照明、指示
电气原理图的绘制规则:
主:粗实线辅:细实线
电气符号画法:
一般垂直放置,也可以逆时针转动90水平放置。
图中电器元件的状态为常态(未压动、未通电……)
正反转
电气原理的读图方法
1、查线读图法(常用方法):
按照由主到辅,由上到下,由左到右的原则分析电气原理图。
较复杂图形,通常可以化整为零,将控制电路化成几个独立环节的细节分析,然后,再串为一个整体分析。
2、逻辑代数法
用逻辑代数描述控制电路的工作关系。
连锁
电气原理图中电器元件各部分符号与实际位置无关,可根据原理,将电气符号画在任何需要的电路位置。
自动循环1、点动(在长动基础上的点动)
用途:适用于电动机短时间调整的操作。
图1
①按钮操作:SB3常闭触点用来切段自锁电路实现点动。
②转换开关控制:SA合上,有自锁电路,SB2为长动操作按钮;SA断开,无自锁电路,SB2为点动操作按钮。
③中间继电器KA控制:按动SB2、KA通电自锁,KM线圈通电,此状态为长动;按动SB3、KM线圈通电,但无自锁电路,为点动操作。
2、多地控制
定义:
多地控制电路设置多套起、停按钮,分别安装在设备的多个操作位置,故称多地控制。
起动按钮的常开触点并联,停止按钮的常闭触点串联。
操作:无论操作哪个启动按钮都可以实现电动机的起动;操作任意一个停止按钮都可以打断自锁电路,使电动机停止运行。
3、多条件控制
图3
电路用途:
多条件启动控制和多条件停止控制电路,适用于电路的多条件保护。
电路特点:
按钮或开关的常开触点串联,常闭触点并联。
多个条件都满足(动作)后,才可以起动或停止。
4、顺序控制
图4
用途:
用于实现机械设备依次动作的控制要求。
①主电路顺序控制:
KM2串在KM1触点下,故只有M1工作后M2才有可能工作。
图5
②控制电路的顺序控制:
a)KM1的辅助常开触点起自锁和顺控的双重作用。
b)单独用一个KM1的辅助常开触点作顺序控制触点。
c)M1—>M2的顺序起动、M2->M1的顺序停止控制。
顺序停止控制分析:KM2线圈断电,SB1常闭点并联的KM2辅助常开触点断开后,SB1才能起停止控制作用,所以,停止顺序为M2->M1。
基本电路的结构特点:
1.自锁——接触器常开触点与按钮常开触点相并联。
2.互锁——两个接触器的常闭触点串联在对方线圈的电路中。
3.点动——无自锁环节。
4.多地——按钮的常开触点并联、常闭触点串联。
5.多条件——按钮的常开触点串联、常闭触点并联。
