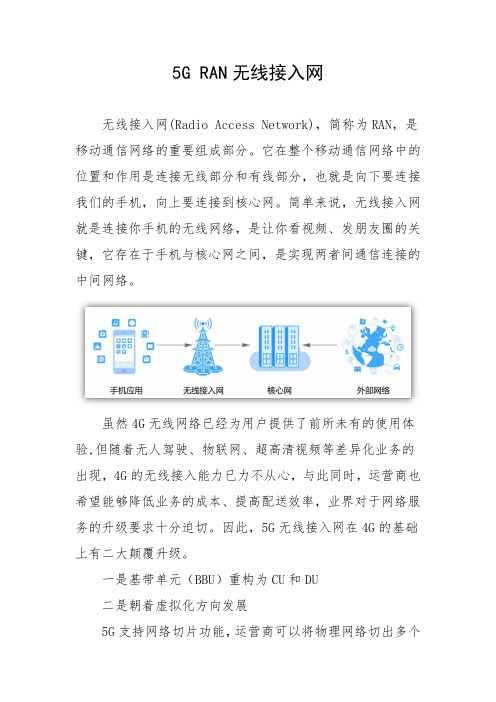

5G RAN无线接入网无线接入网(Radio Access Network)，简称为RAN，是移动通信网络的重要组成部分。
它在整个移动通信网络中的位置和作用是连接无线部分和有线部分，也就是向下要连接我们的手机，向上要连接到核心网。
简单来说，无线接入网就是连接你手机的无线网络，是让你看视频、发朋友圈的关键，它存在于手机与核心网之间，是实现两者间通信连接的中间网络。
虽然4G无线网络已经为用户提供了前所未有的使用体验,但随着无人驾驶、物联网、超高清视频等差异化业务的出现，4G的无线接入能力已力不从心，与此同时，运营商也希望能够降低业务的成本、提高配送效率，业界对于网络服务的升级要求十分迫切。
因此，5G无线接入网在4G的基础上有二大颠覆升级。
一是基带单元（BBU）重构为CU和DU二是朝着虚拟化方向发展5G支持网络切片功能，运营商可以将物理网络切出多个虚拟网络，服务于不同的场景。
不同的场景需求千差万别，4G无线接入网结构无法照顾到每个场景的特殊需求，因此在5G无线接入网中，基带单元的功能将被拆分重构，为各个场景打造专属的无线接入服务。
如图中，5G网络被切片为各个不同的场景：智能手机切片、自动驾驶切片、增强型物联网切片等等。
传统的基站是由BBU、RRU和天线组成的。
其中基带单元BBU主要负责基带信号调制, 远端射频模块RRU主要负责射频处理。
虽然2G~4G无线接入网的结构不断在升级但这三个模块的功能分配基本没有变化。
而在5G无线接入网中，原本基带单元BBU的功能被重构成2个功能实体，CU和DU。
CU是中央单元，负责处理高层协议和非实时服务，在接入网内部则能够控制和协调多个小区;DU是分布式接入点，负责处理物理层协议和实时服务。
原本射频单元RRU和天线的功能合并在AAU中。
这样的网络部署有什么优势呢？第一：降低网络传输负担。
从功能上看，CU分割出来后，与核心网用户面下沉的部分，一起实现移动边缘计算。
这样网络的核心业务处理单元在地理位置上更靠近终端，能有效减少时延，也能减轻无线接入网和核心网之间的网络传输负担。
